(筆電維修)華碩 ASUS F8SG 顯卡故障~畫面偏移~9300MG顯卡通病維修實例

品牌型號:華碩 ASUS F8SG (F8S)

故障原因:顯卡故障導致畫面偏移~無法開機~無法進作業系統~一直重開機~開機沒畫面

維修方向:更換NVIDIA 9300 M GS顯卡晶片~升級溫控晶片

看一下主角

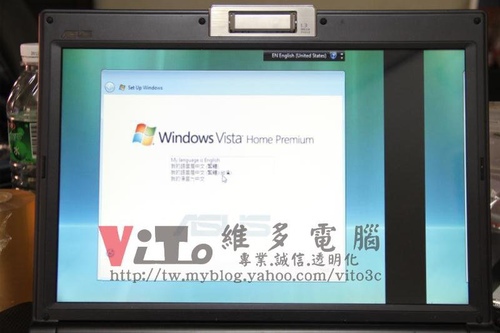

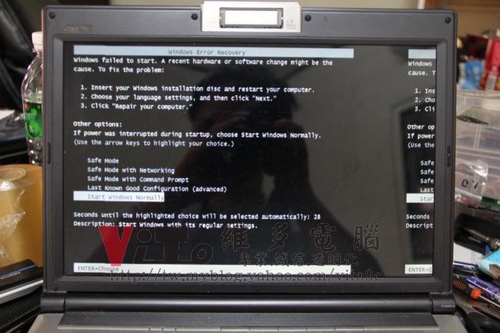

畫面一整個偏移

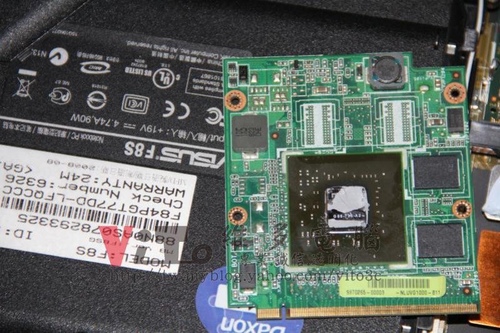

故障的MXM 9300M顯卡

G86-700系列晶片

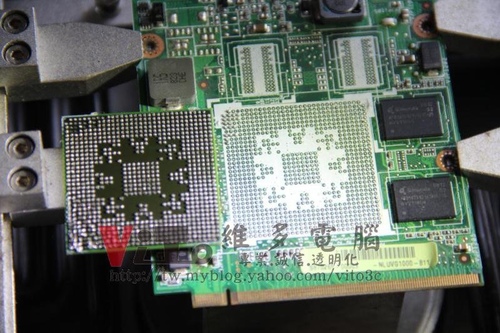

拆焊後的樣子

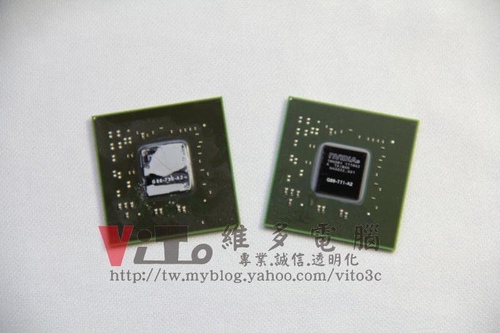

更換2011年周期~溫控型白色封裝晶片G86-771-A2

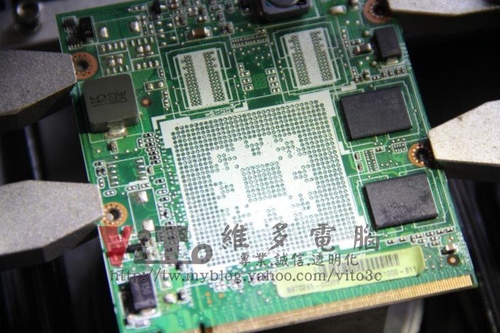

焊點除錫

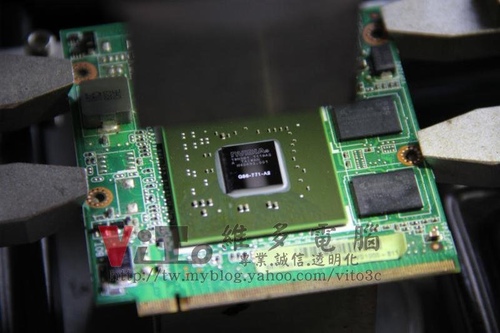

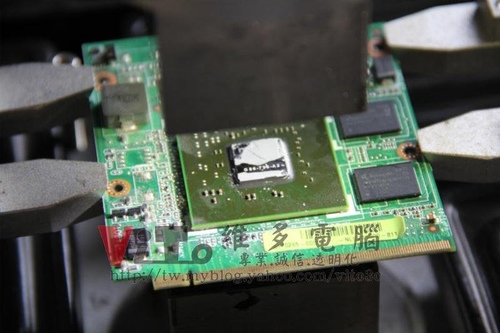

上機回焊晶片

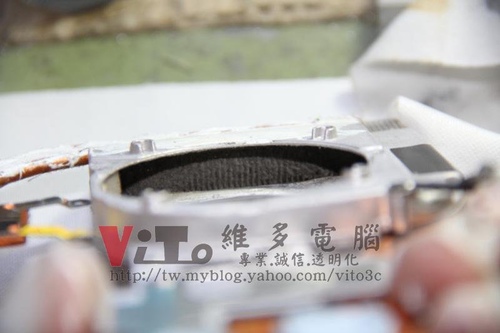

清理出風口

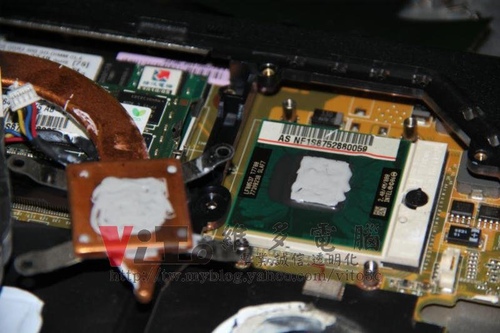

為CPU重上散熱膏

裝機燒測

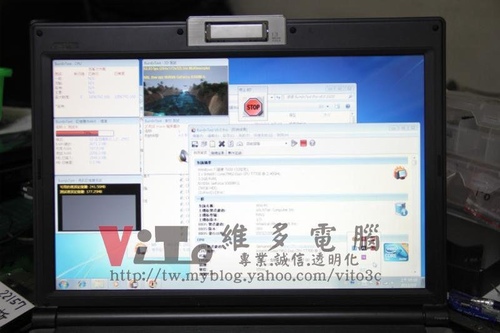

90分鐘燒機~測試無誤~完修
