(筆電維修)華碩 ASUS F3S 顯卡破圖~不定時藍底白字~無法進作業系統維修實例

品牌型號:華碩 ASUS F3S (F3SC)

故障原因:開機畫面破圖~NVIDIA顯卡過熱故障~不定時藍底白字~無法進作業系統~一直重開機

維修方向:更換升級NVIDIA 8600M 溫控型顯卡晶片

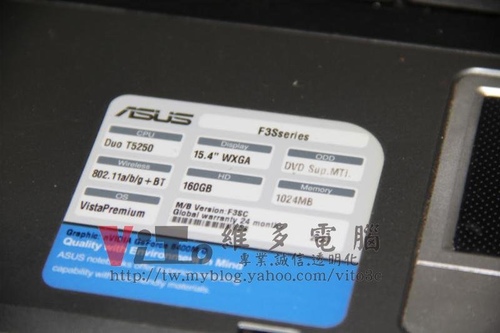

看一下主角

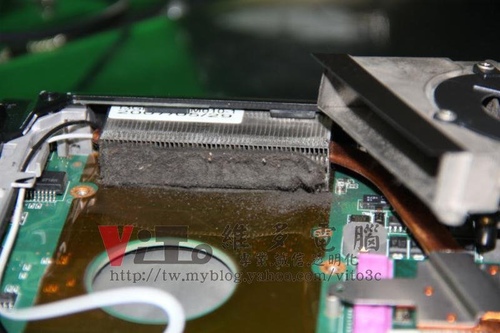

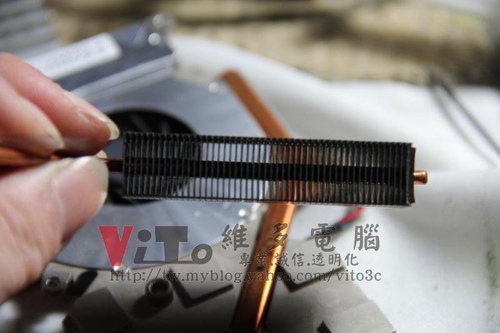

阻塞嚴重的散熱出風口

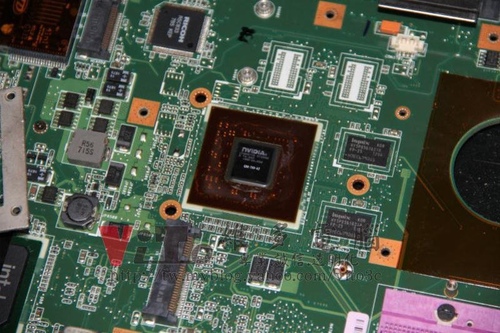

故障的顯卡晶片~G86-700系列晶片

上機拆焊

解焊後

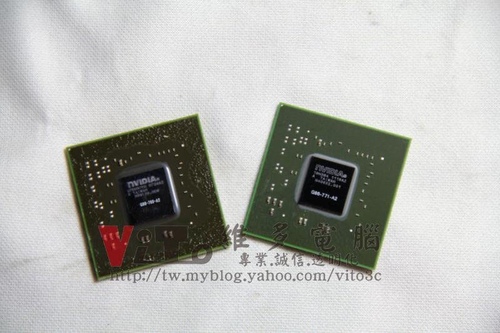

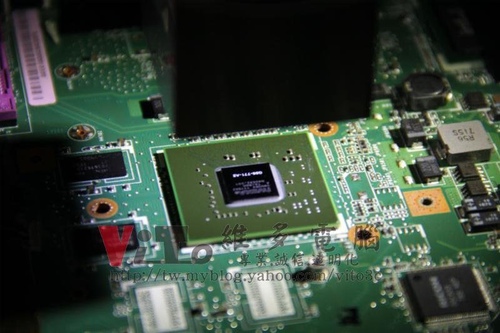

換上2011年周期的溫控晶片~G86-771-A2

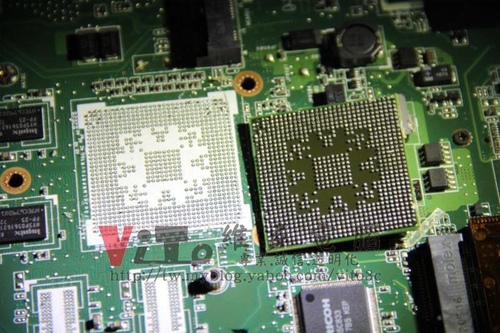

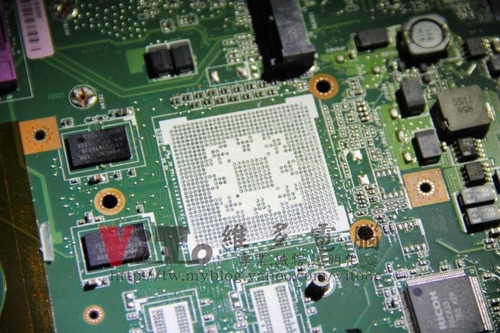

焊點除錫

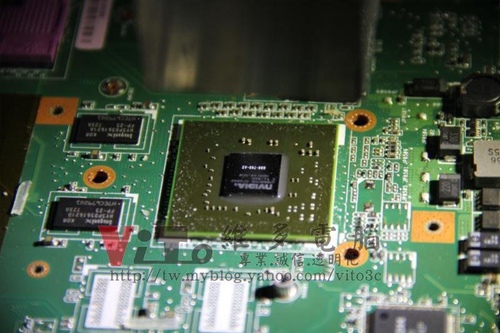

回焊晶片

散熱器清一下

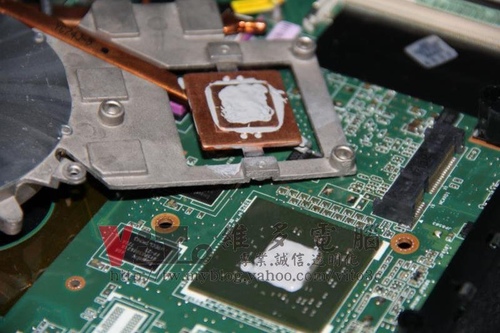

除掉硬化的導熱貼

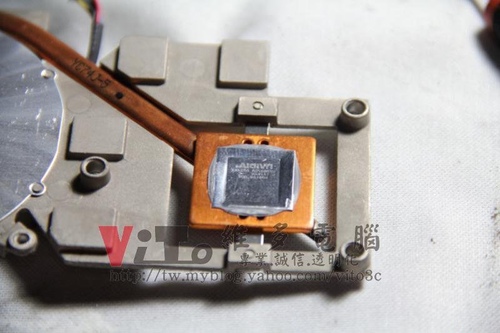

改上銅片

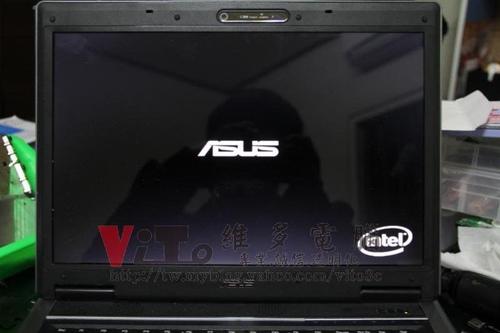

開機完修

沒傳到燒機圖後補
