品牌型號:華碩 ASUS EN9800GT TOP 512M
故障原因:開機破圖~條紋雪花~黑屏花屏~抓不到顯卡~一長兩短聲~開機沒畫面
維修方向:顯卡晶片因長期高溫造成BGA錫點空焊導致
看一下主角
開機後抓不到顯卡

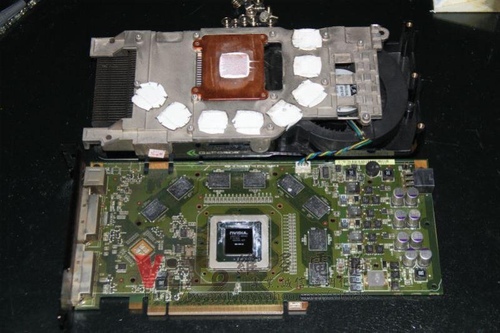

9800GT顯卡拆解內部構造一覽
GPU的部分有被加焊過~晶片四周有殘餘的助焊劑
上機拆焊顯卡
拆解後
因有加焊過~所以看不出有錫點氧化情況問題
將GPU重新植入BGA錫球
(無法顯示照片~照片後補)
錫點除錫並清潔
上機回焊晶片
風扇軸承加油
除掉硬化的散熱膏後~更換新的散熱膏
經返修台加溫拆解回焊晶片後
板底顏色不變~無烤焦~無變色~無起泡~無變形
以甜甜圈完整燒機測試
裸版測試溫度恆定高達83度~相當熱情的顯卡XD
燒了2個多小時~沒任何問題發生~完修
wayne0936
email給wayne0936
前往wayne0936的日誌
這則留言是悄悄話。
這則留言是悄悄話。
wayne0936
email給wayne0936
前往wayne0936的日誌
你的意思是8800gtx記憶體要全換or 換壞掉的四顆費用比較高嗎?
這則留言是悄悄話。
wayne0936
email給wayne0936
前往wayne0936的日誌
GV-NX88X768H-RH
http://www.gigabyte.tw/products/list.aspx?s=43&p=52,53@53,62&v=1,1@2,4
有12顆顯晶，我用過mats測試，有四顆壞。
這篇有報導：
http://www.oc.com.tw/article/0701/readparticle.asp?id=5692
顯晶不是報導的SAMSUNG的K4J52324DE-BJ1A，是K4J52324QE-BJ1A
這則留言是悄悄話。
wayne0936
email給wayne0936
前往wayne0936的日誌
好奇大大：貨我要寄那?
這則留言是悄悄話。
wayne0936
email給wayne0936
前往wayne0936的日誌
好奇大大：
顯卡
ASUS EN9800GT TOP/512M
GIGAIBTE GV-NX88X768H-RH今天已寄出去了，敬請查收，若有任何問題請與我聯絡0988556516 陳文芳
郵局單號 262926 300000 70
另想請教土炮的問題：
最近做了4片破圖的顯卡，無鉛的，前三張pcb都有空點，沒成功，第四張pcb完整，植球有鉛也成功，回焊溫度控制在210℃，晶片錫有下降，上機就是不顯示
量了電容上方之對地阻值有幾支是無窮大，這會不會是沒焊好? 可否幫我解答一下?
兩樣東西我收到囉!
一般來說晶片表面的電容~無論空載或上板負載都會有阻抗
如果阻抗無限大~很可能為晶片內傷導致開路
可以依幾點測試
1.GPU核心電壓是否正常~約1.0~1.3V
2.PCI-E接口的訊號電容阻抗有無偏差過大
3.記憶體供電有無正常
4.GPU上電後溫度有無升高
