客戶:台北 陳先生
品牌型號:蘋果 APPLE MAC PRO A1186 (2.26G) Nvidia 7300GT(P345) 顯卡
故障原因:開機顯卡警告音~開機黑屏~顯卡故障無法開機
維修方向:GPU BGA錫點空焊導致GPU BUS阻抗異常

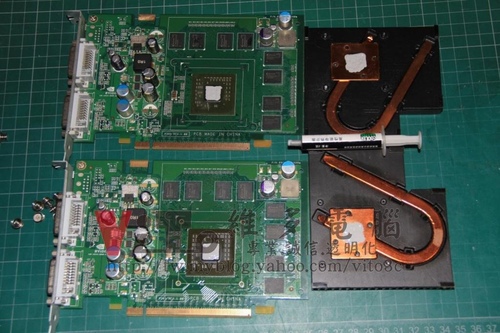

看一下主角

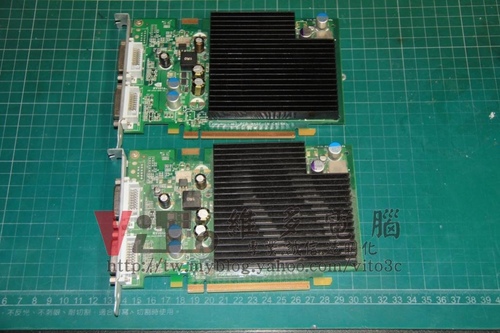

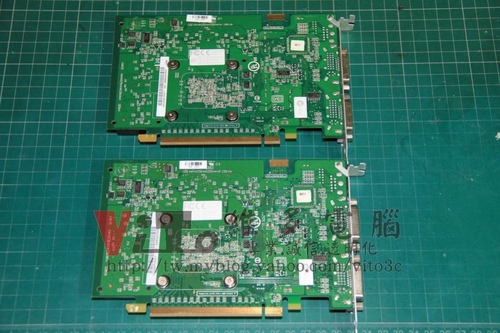

有兩片~NVIDIA P345顯卡

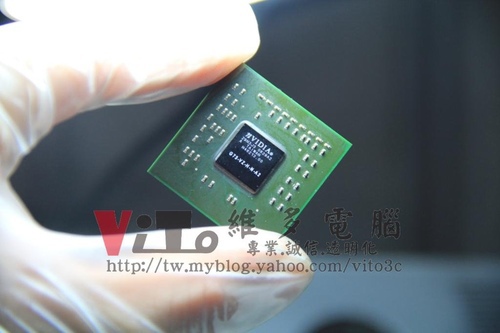

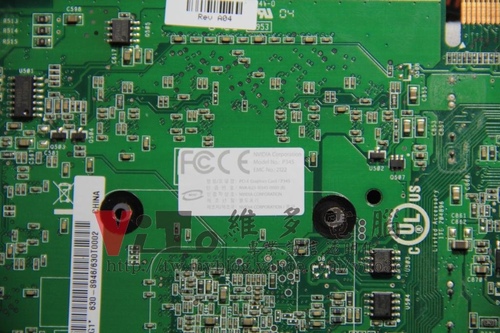

7300GT的VZ雙顯輸出晶片
有在艾爾莎的顯卡看過種類的VZ晶片

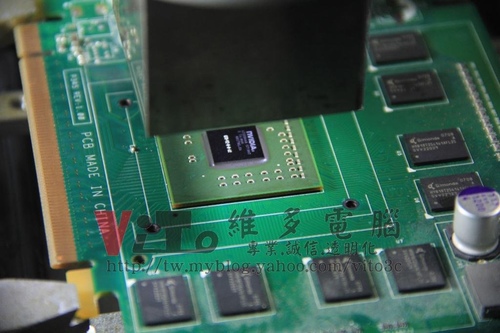

先上機解焊一片

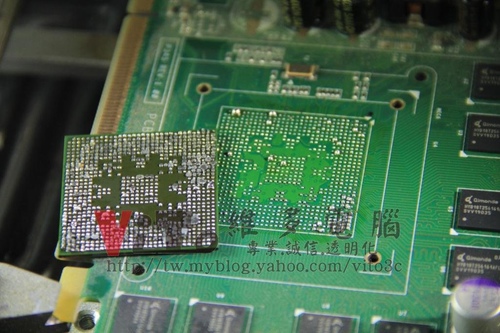

解焊後的樣子

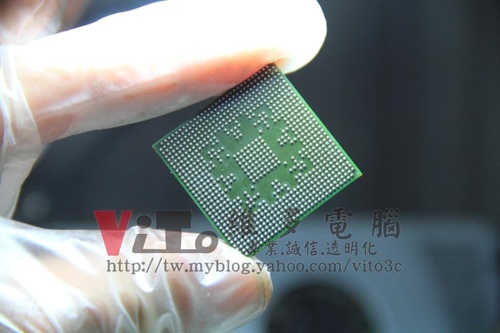

晶片錫球重植

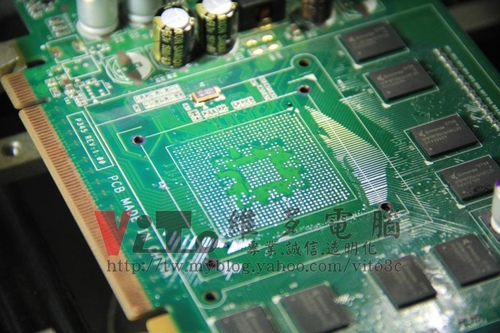

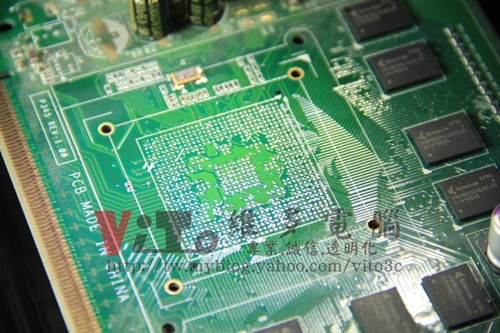

焊點除錫
回焊漏圖XD

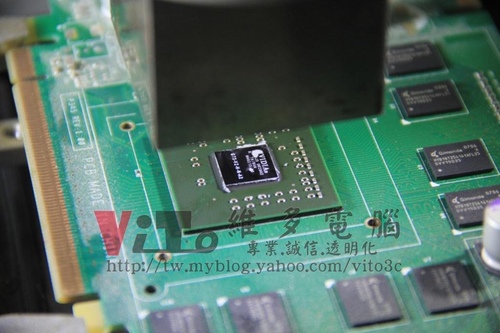

另一片解焊

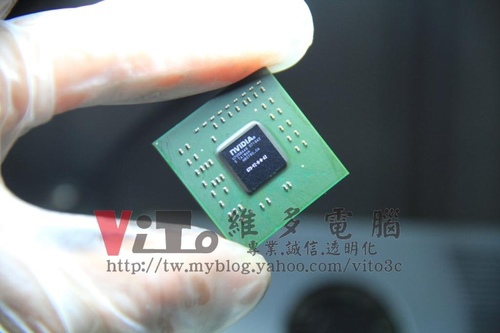

解焊後的樣子

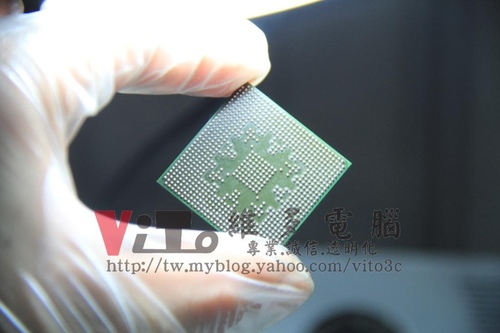

錫點重植
焊點除錫
回焊晶片
重上散熱膏~
散熱膏重上~採用COOLERMASTER PTK-L01
連同GPU VCORE電容一併更換NCC日系電容
完修
