品牌型號:宏碁ACER ASPIRE 2920
故障原因:上電不開機~按開關沒反應~插電燈號不亮~無法開機
維修方向:供電異常

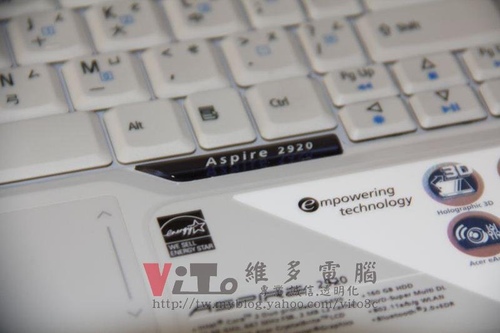

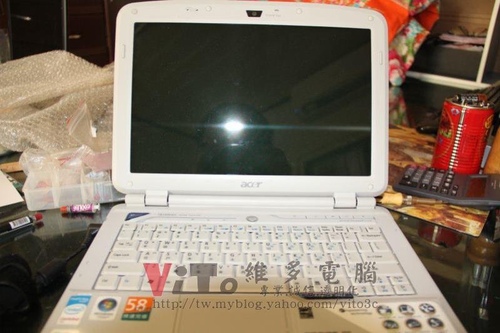

看一下主角
小測一下
沒過電
拆機來做檢測
首先測量到3.3V跟5V都沒出電
再者是有被動過BIOS EC EC右側的小晶體

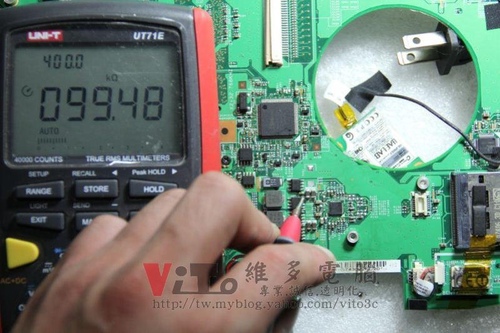

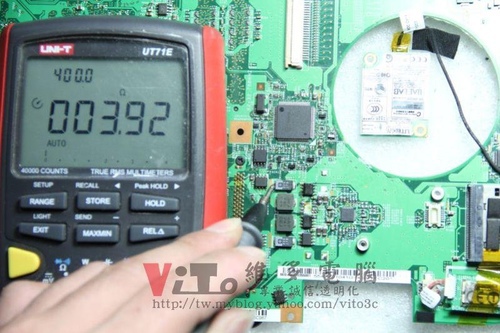

量到對地阻抗變低後~先移除下管的低阻抗排除短路
驚…還是低阻抗

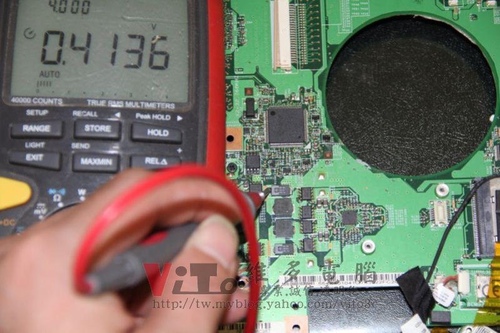

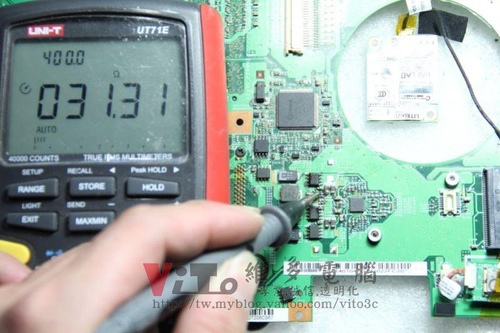

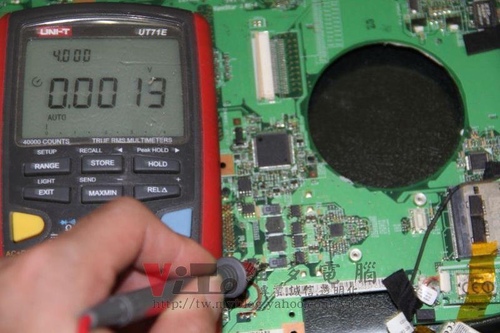

再測量下管的VTT阻抗
依然呈現低阻抗~表示TPS51120來的位準電壓有短路情況

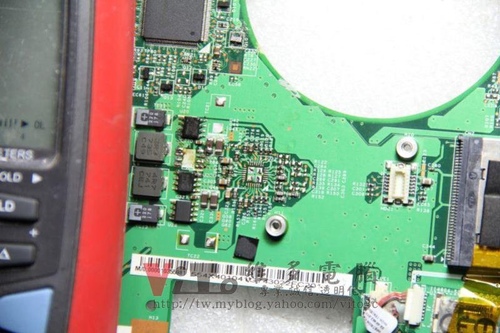

先拆焊TPS51120
換上新的後~上MOSFET下管
再次測定VTT阻抗
短路排除

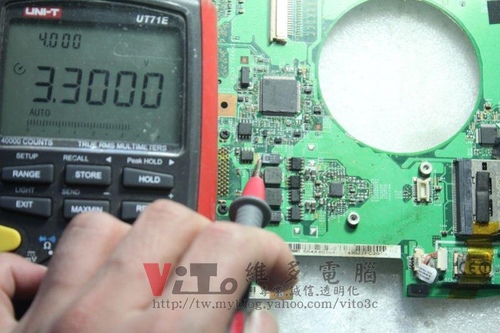

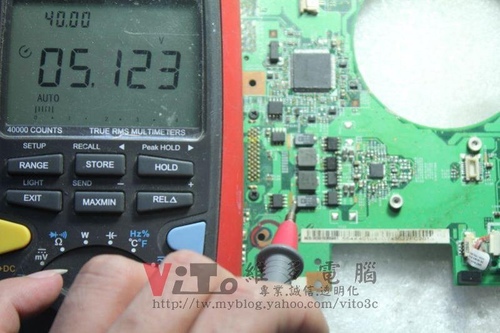

上電看看電壓
歐耶~清潔一下助焊劑
但後來小測有一點點奇怪~上電後要有一段時間才會亮燈
有點延遲~

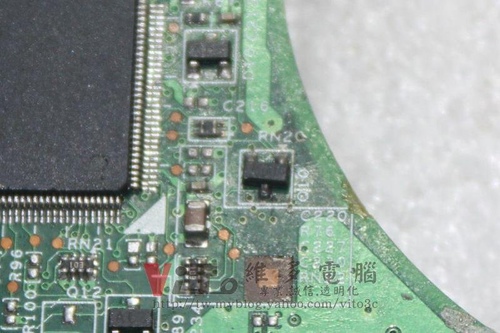

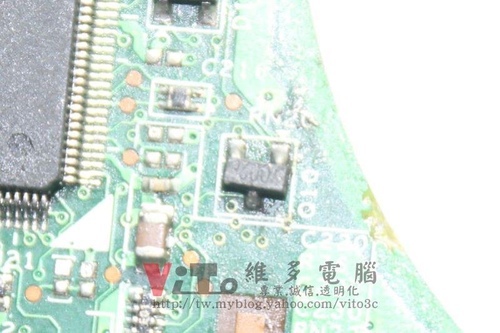

再來看到EC旁的這顆7002
被更換為7002~但我看廢板上的料號是K79
拆廢板的換上後
上電沒有延遲的問題~這顆我沒測量~所以不評論
懂的人可以查一下SMDCODE

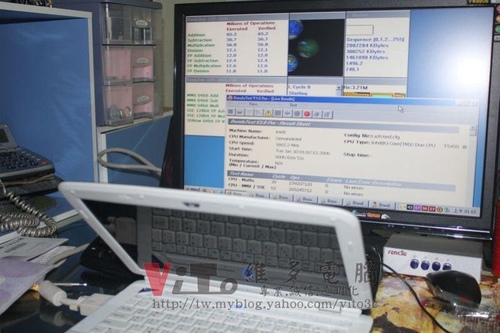

由於客人的面板是壞的~所以外接來燒!
燒機
完修
