品牌型號:聯想 LENOVO IBM X60(ThinkPad)
故障原因:面板不良~顯示異常
維修方向:更換面板
看一下主角

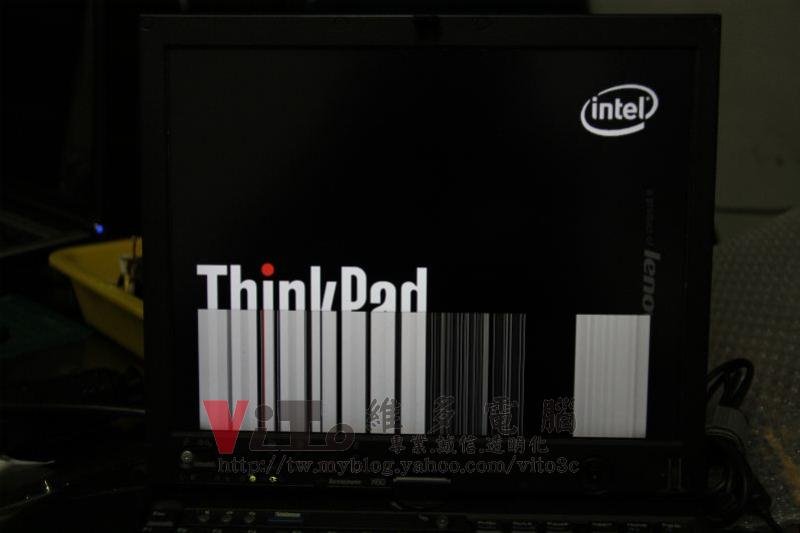

畫面異常

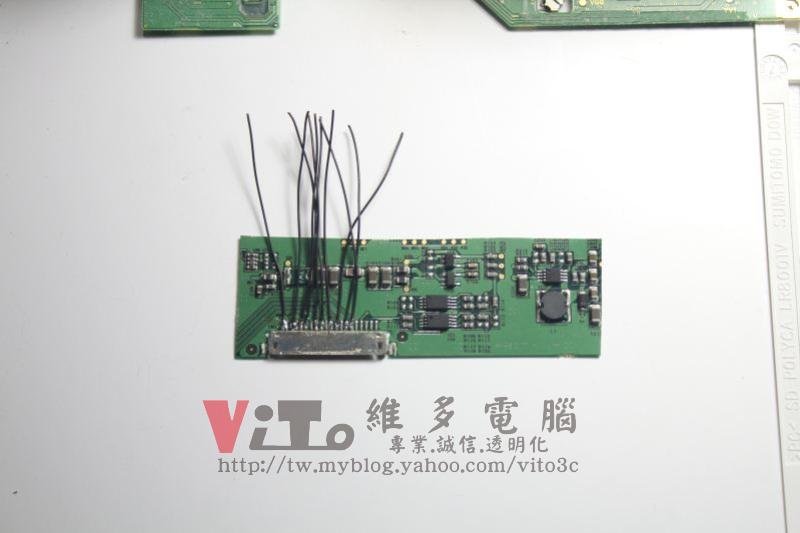

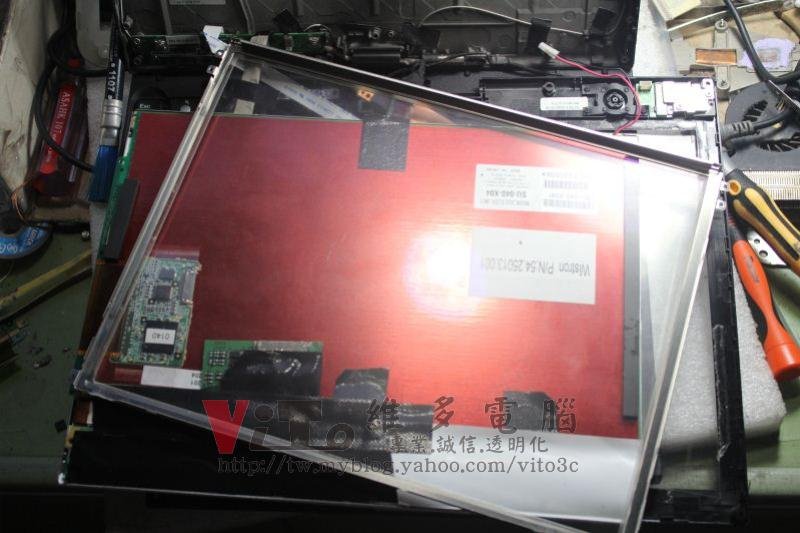

剪下原廠面板的插槽板
依據面板的定義做跳線~原廠面板為BOE
所更換的面板為IDTech~兩者皆為SGA面板~解析度為1024*768
那為何要剪下原廠的面板~主要是…
1.機子的顯卡會認EDIC訊號~當沒有ECID訊號給予顯卡~面板影像就不啟動(背光會啟動)
2.IBM面板的屏線都會比較短~有跳線才夠延伸~當然…市售也有轉接頭

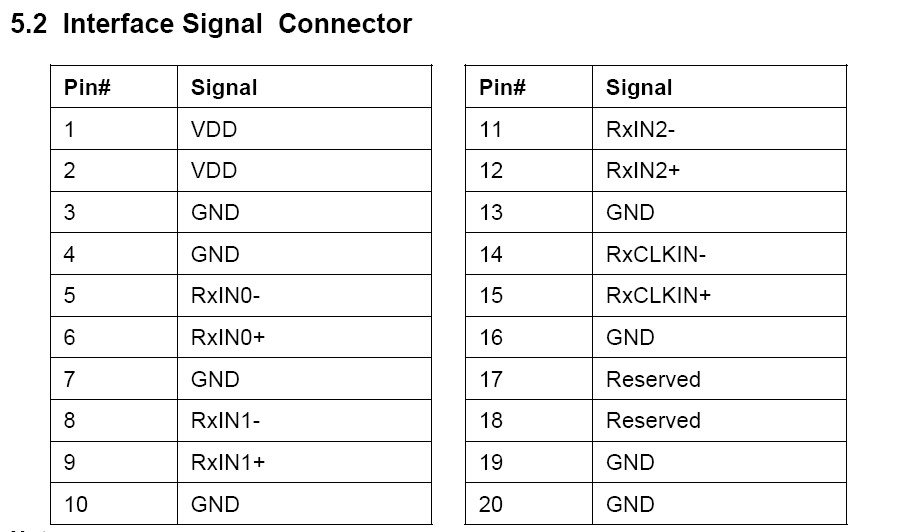

BOE面板LVDS腳未定義

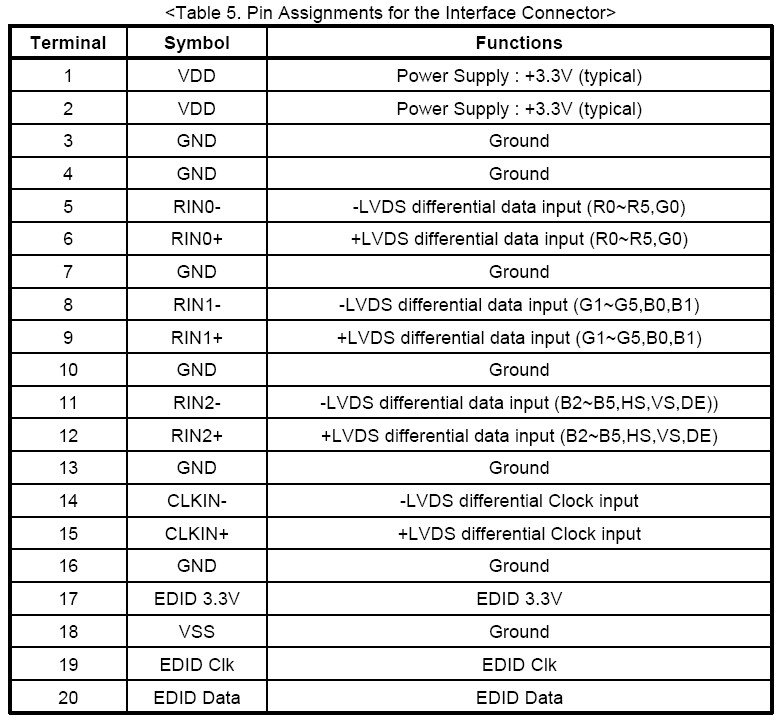

IDTech面板腳位定義

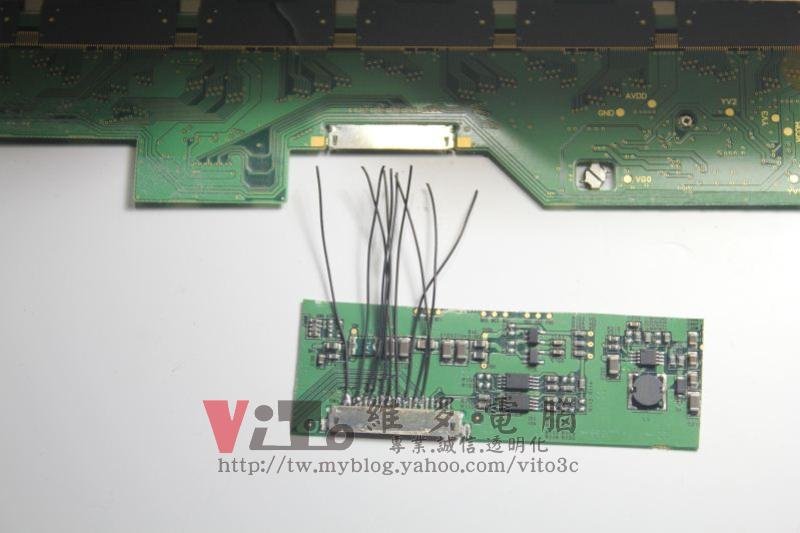

先焊上新剪下來的板

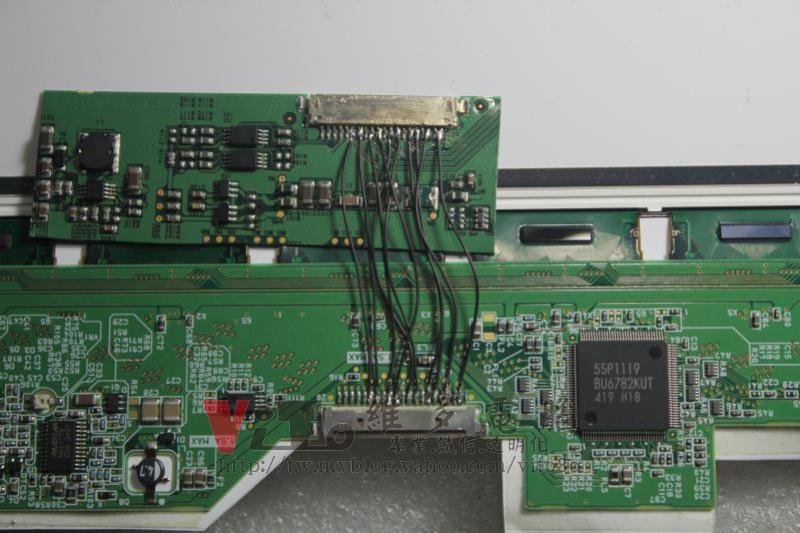

依照跳線焊上
小弟研究了一下~ECID兩線輸出都是3.3V
1.ECID對地~面板正常動作
2.EDID CLK或DATA 對新面
3.修改BIOS後~線接好就動作
換裝

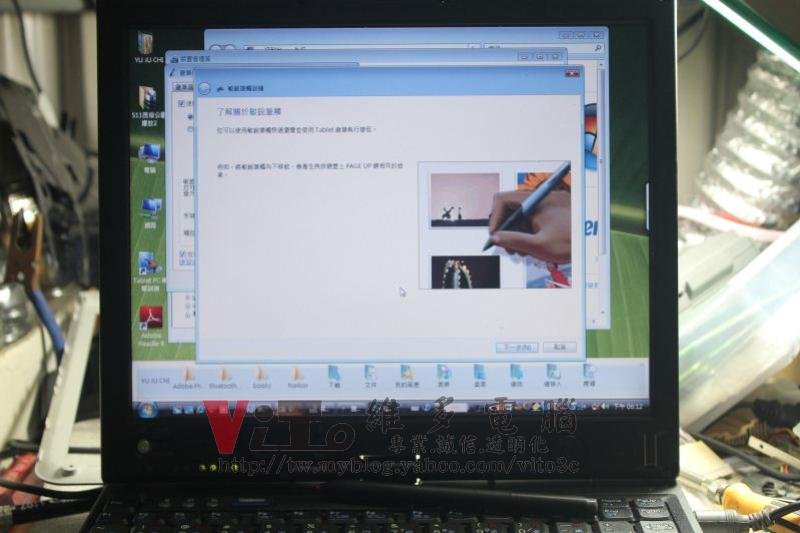

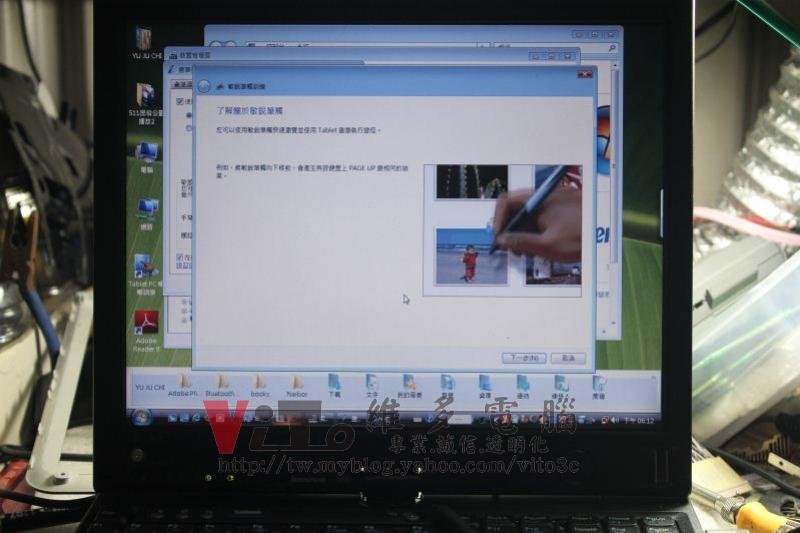

開機測試
完修
應該有看倌會想說~怎麼不換一樣的就好了
那我想說~這一樣的面板買到應該都是拆機貨~不太可能是全新的(N年前的產品)
所以…我換的面板是全新的~解析度相同~客人又不想用SXGA
使用比較有保障吧!
只是我的線焊得比較醜就是= =a
