品牌型號:APPLE POWERBOOK G4 小G4

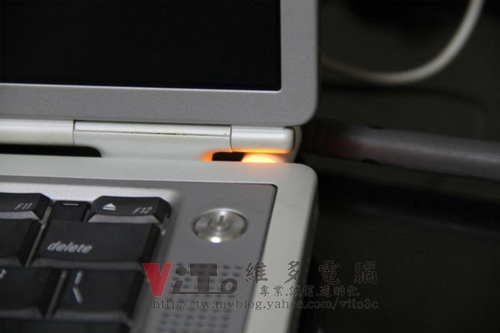

故障原因:開機沒畫面~開機沒反應~沒有開機聲~開機電源有亮但無法開機
維修方向:記憶體或北橋或CPU損壞

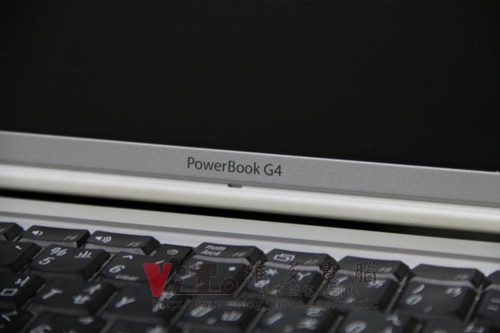

看一下主角
這台與上次大G4不同的地方~大G4開機有開機聲~但畫面破圖
有使用蘋果的人都知道~蘋果開機都有特別的開機音效
不過小G4就沒有開機的音效~查察機子的電源供電皆為正常
在這要排除顯卡有故障情勢
在CPU及北橋供電皆為正常~記憶體經由交叉測試都沒問題!
由示波器訊號檢測各點CLOCK波形皆為正常
再追查CPU線路阻抗中~有部分節點有懷疑性的異常阻抗~所以先判定CPU異常
先拆焊CPU
單看CPU錫點有相當的嚴重氧化情形

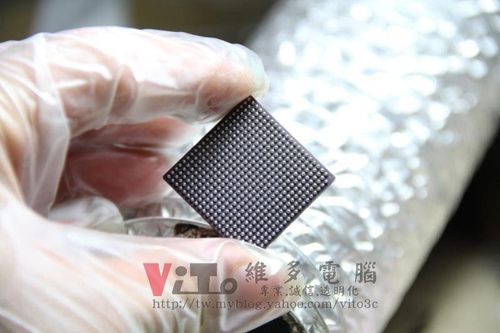

進行植球回焊後

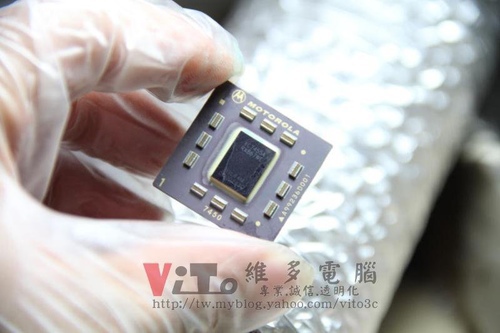

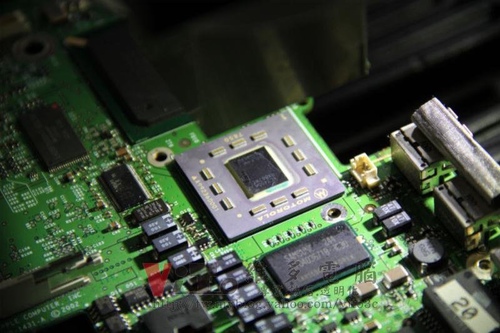

MOTOROLA的CPU

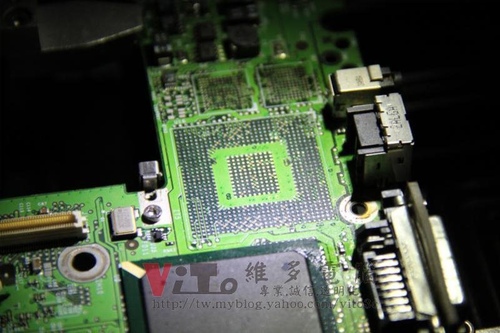

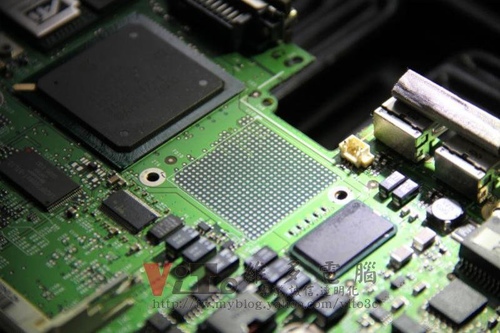

板子除錫

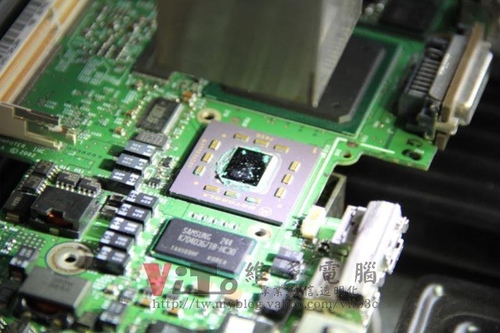

進行回焊
先測開機

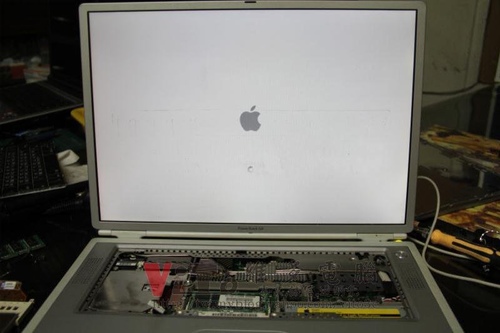

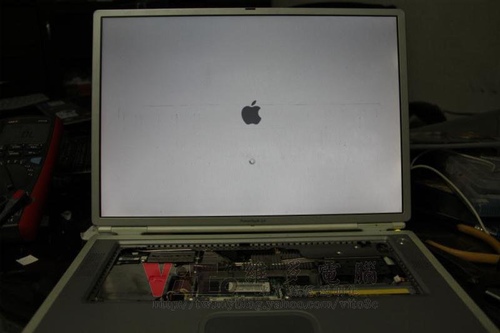

開機聲出現後…畫面出現
再想決定完修之前…

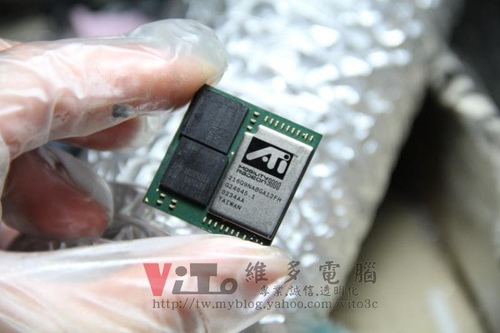

修一台蘋果收費不凡~找了一下手邊剛好有庫存ATI9000的顯卡晶片
頓時思考了一下是否要幫客人更換晶片
這台算老蘋果了~價格也報好了~但如果可以再給客人用更久
應該會更信賴我們的維修品質!
就算是老機器~但會選擇蘋果的人
必是品質要求的追求者!
所以還是幫客人再度製作顯卡晶片

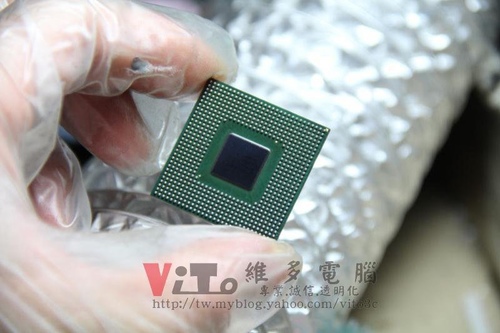

顯卡的晶片DIE在下方喔!
除錫

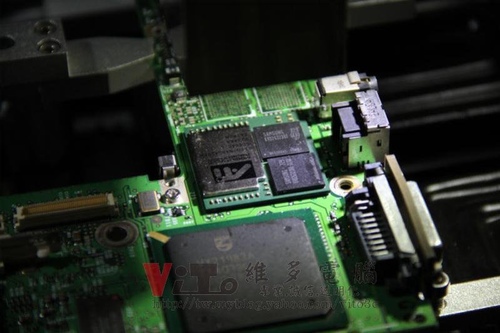

上機回焊

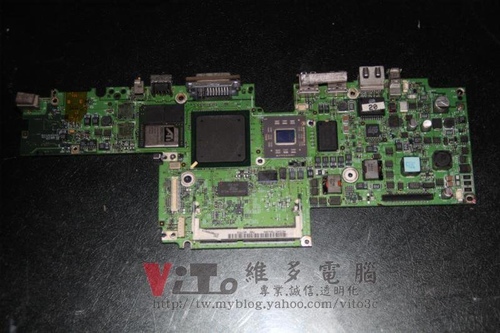

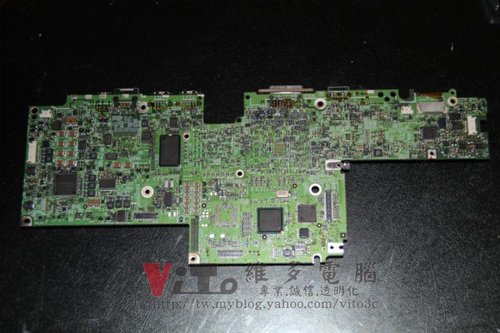

筆電主機板維修後皆無烤焦變色及變形

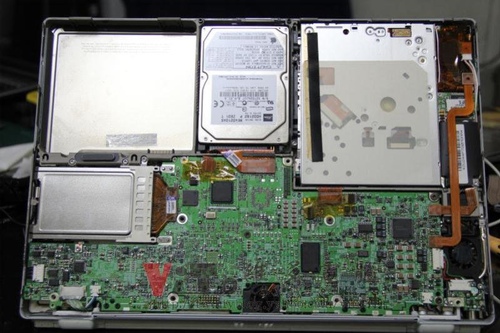

先簡單裝機小試
完整裝機再測試!
完修…
CPU空焊真的不常見~但線路查修會判斷
再往下查修~才不會造成機子故障範圍擴大的問題!
當然~小弟也是蘋果的愛好者XD
