品牌型號:聯強 LEMEL G420
故障問題:上電不過電~開機沒反應~無法開機~按開機沒反應
維修方向:開機晶片及電源檢測

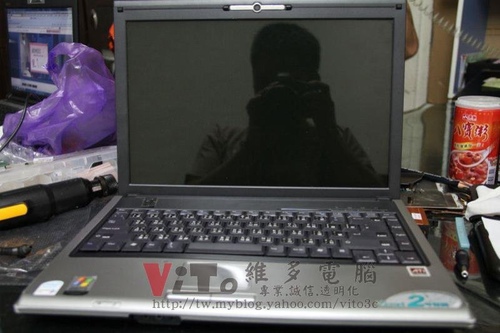

看一下主角

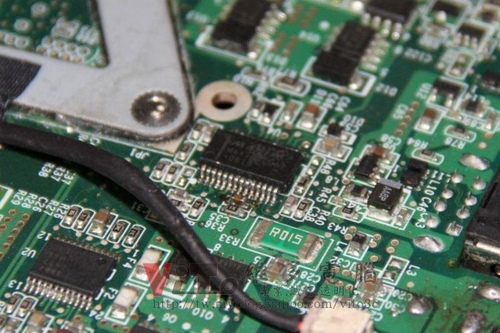

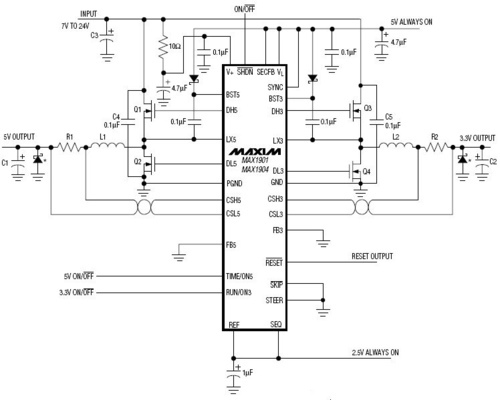

檢測電源管理IC

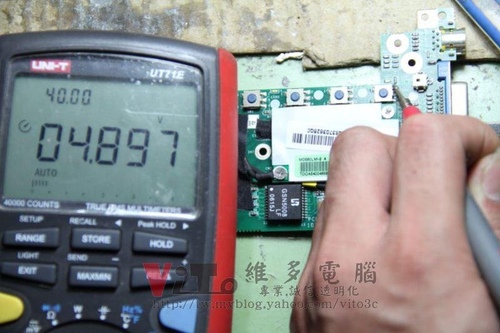

經測量後~電源V+有入電~但無電源輸出
所以判定為電源IC故障~先更換電源IC後再排除其他問題

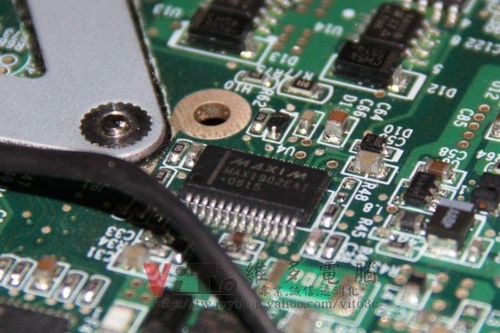

更換新的IC
上電後檢測發現各點電壓3V 5V皆有輸出
唯獨2.5V輸入測電壓為0.4~0.8V跳變
先移除所承接的並聯電容後~再補上新的電容後
REF 2.5V出現了
開關電壓也正常~觸發開機依然無法開機
經測試後~EC 3.3V供電正常~測定後判斷南橋有問題

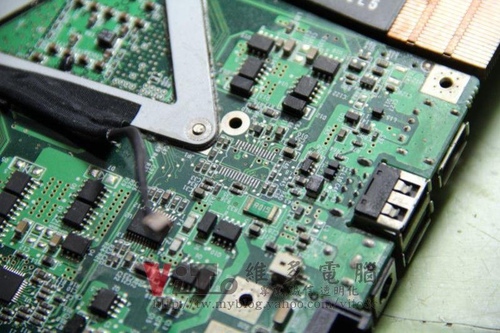

拆焊南橋

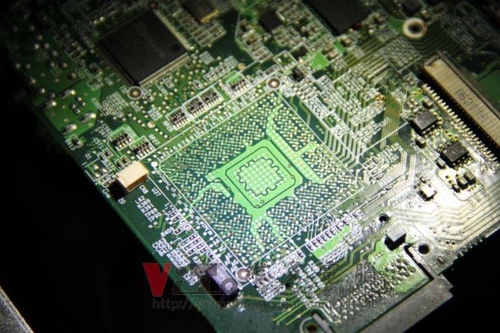

除錫~

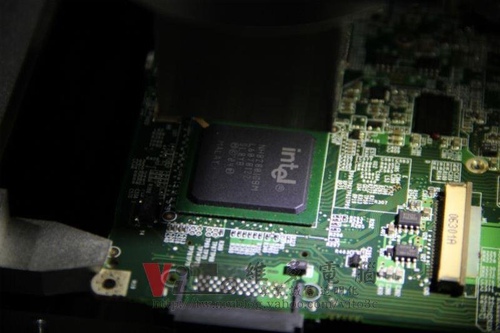

更換新的南橋
再度開機測試!

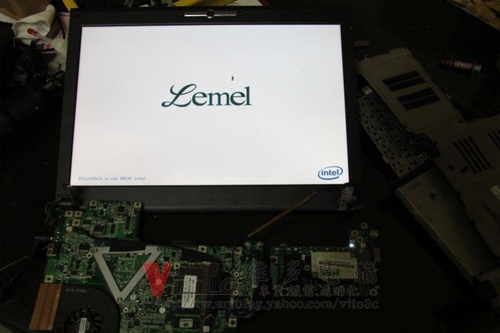

久違的開機畫面~完修
s10274chen
email給s10274chen
前往s10274chen的日誌
這則留言是悄悄話。
這則留言是悄悄話。
CHEN88@3C
email給CHEN88@3C
前往CHEN88@3C的日誌
除了南北橋 /顯示晶片因高溫散熱造成的不良
好像經常遇到電源故障的問題?
是電源IC (功率耐受度?)設計的問題 ?
還是晶片短路造成回燒? 那沒有斷電保護設計嗎?
CHEN88@3C
email給CHEN88@3C
前往CHEN88@3C的日誌
這則留言是悄悄話。
其實筆電的PWM IC要承受3V跟5V的待命電壓!
雖然主要提供的電流輸出在VCC轉換的上下管MOSFET供應
但小試一下~摸IC本身是有點溫度!
其實筆電散熱系統並不好!
而零件越熱~內組降越低~所提供的電流就拉高了!
相對的PWM元件在沒進入保護的情況下!持續高溫久了就會有問題!
PWM他是保護別人的~當別人需求越來越大~自己也會受不了XD
當然~隨行的被動元件也是!
