(筆電維修)ASUS X550V 不能開機 不過電 無電源反應 HM170南橋故障維修實例

品牌型號:華碩 ASUS X550V

詳細型號:華碩 ASUS X550VX

故障問題: 不能開機 不過電 無電源反應 供電異常 使用中突然斷電關機

維修過程:維修並更換主機板供電故障元件

保固維修處:90+30天

客戶:台中 寄件維修

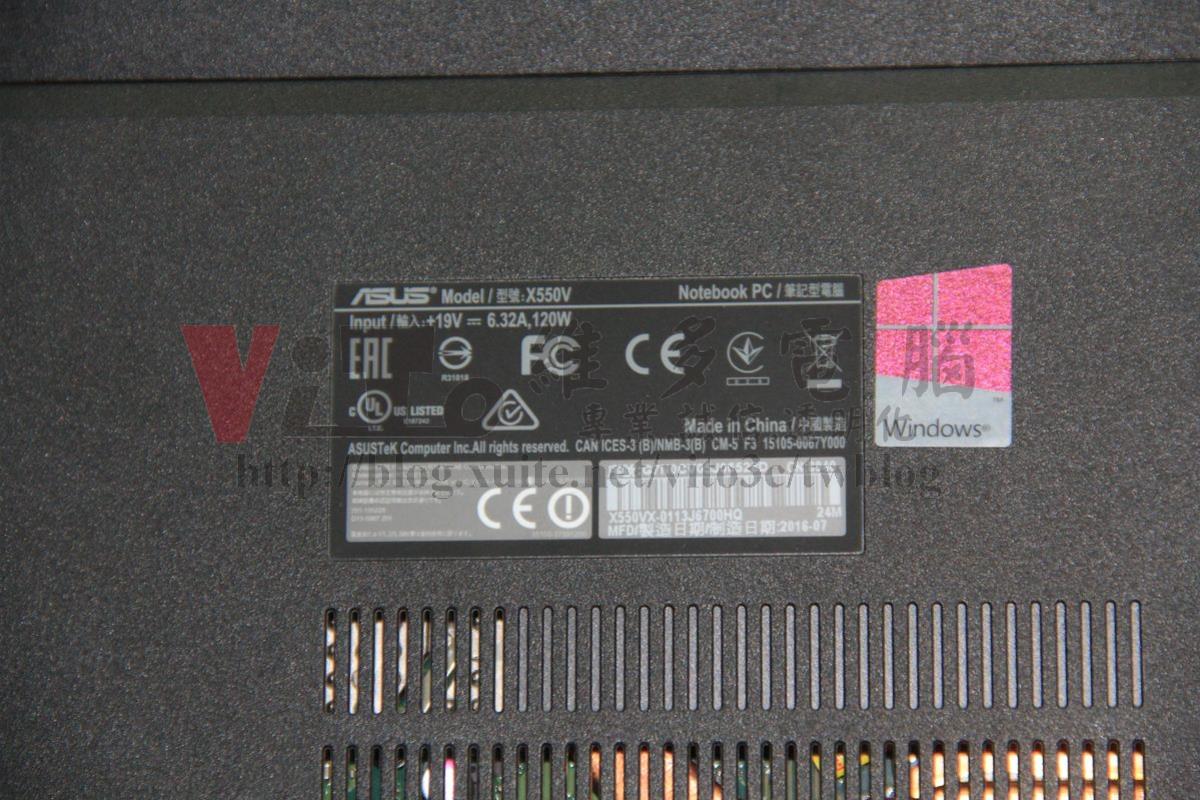

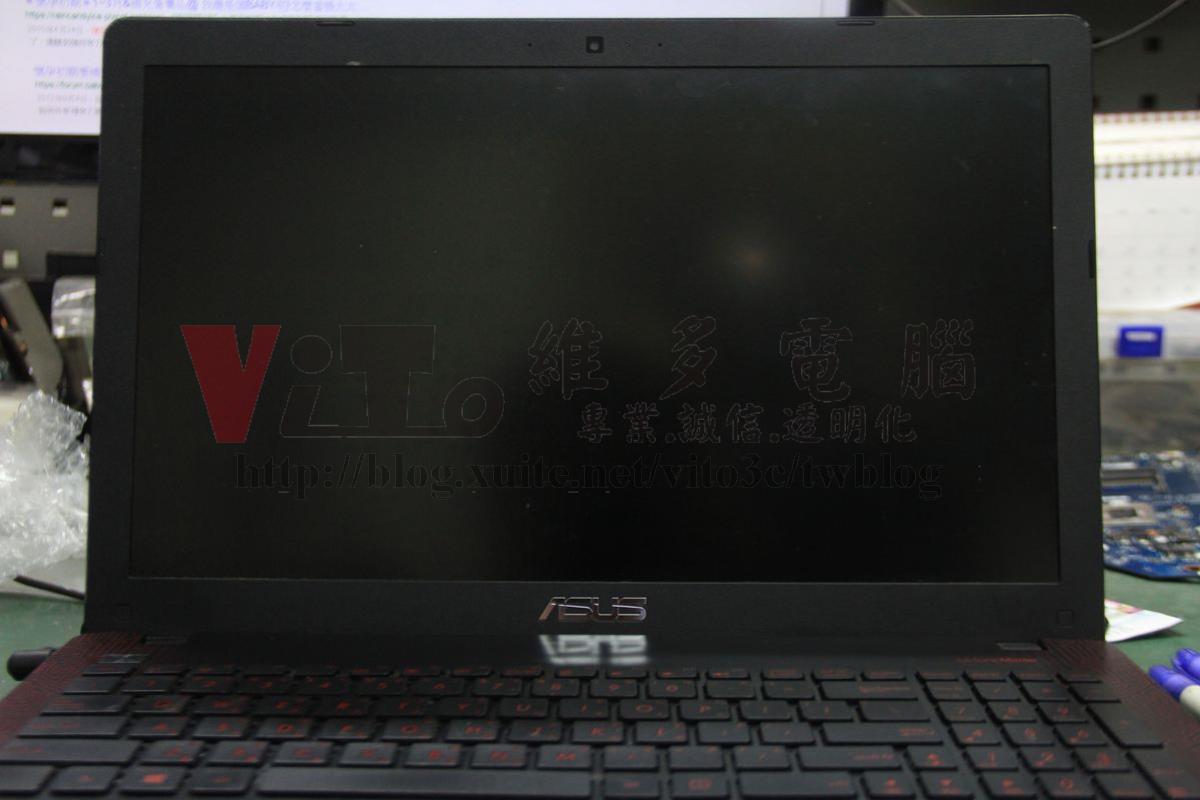

筆電的外觀及型號

故障情形為正常使用下 突然斷電關機

按電源開關沒反應 插電與不插電都不能開機

移除電池 更換變壓器一樣無法開機

測量主機板沒有19V供電

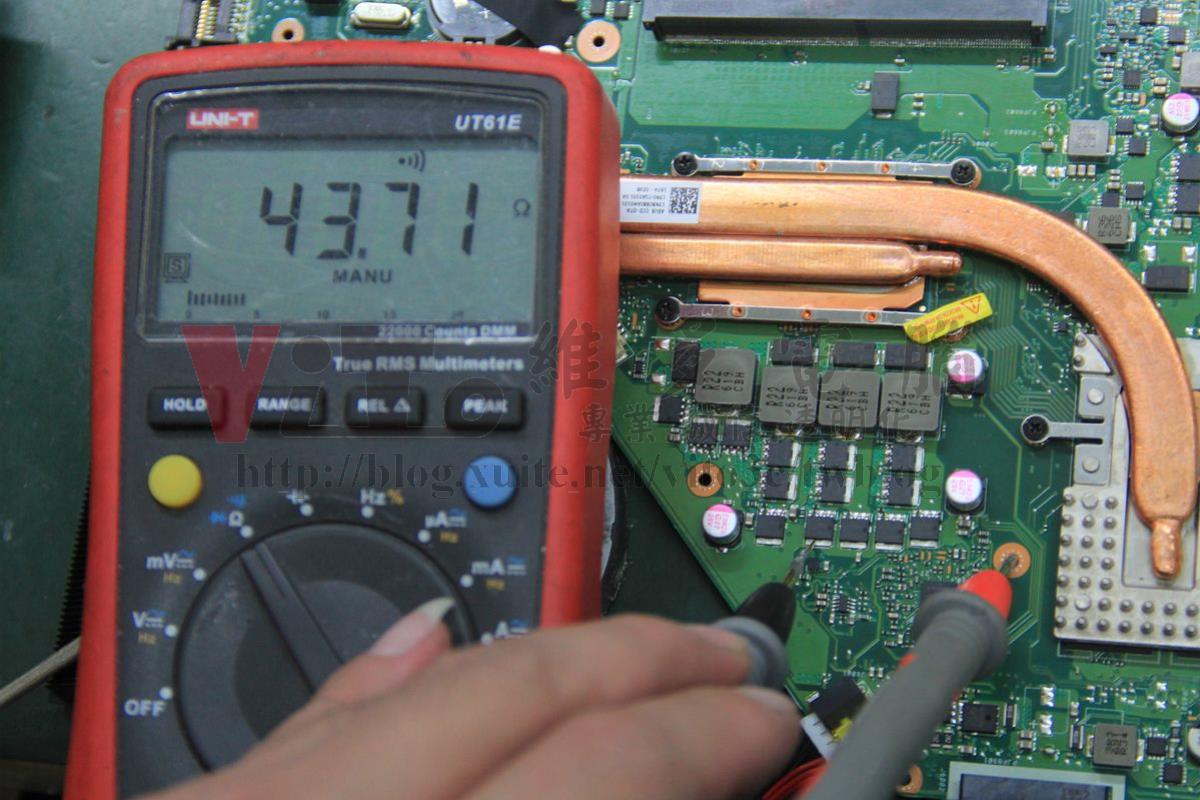

主機板的VCC供電僅測得43.71歐姆

表示VCC有短路的情況

後續測的HM170南橋PCH供電短路

拆掉短路的MOSFET後 發現短路排除

後續測試南橋HM170的部分

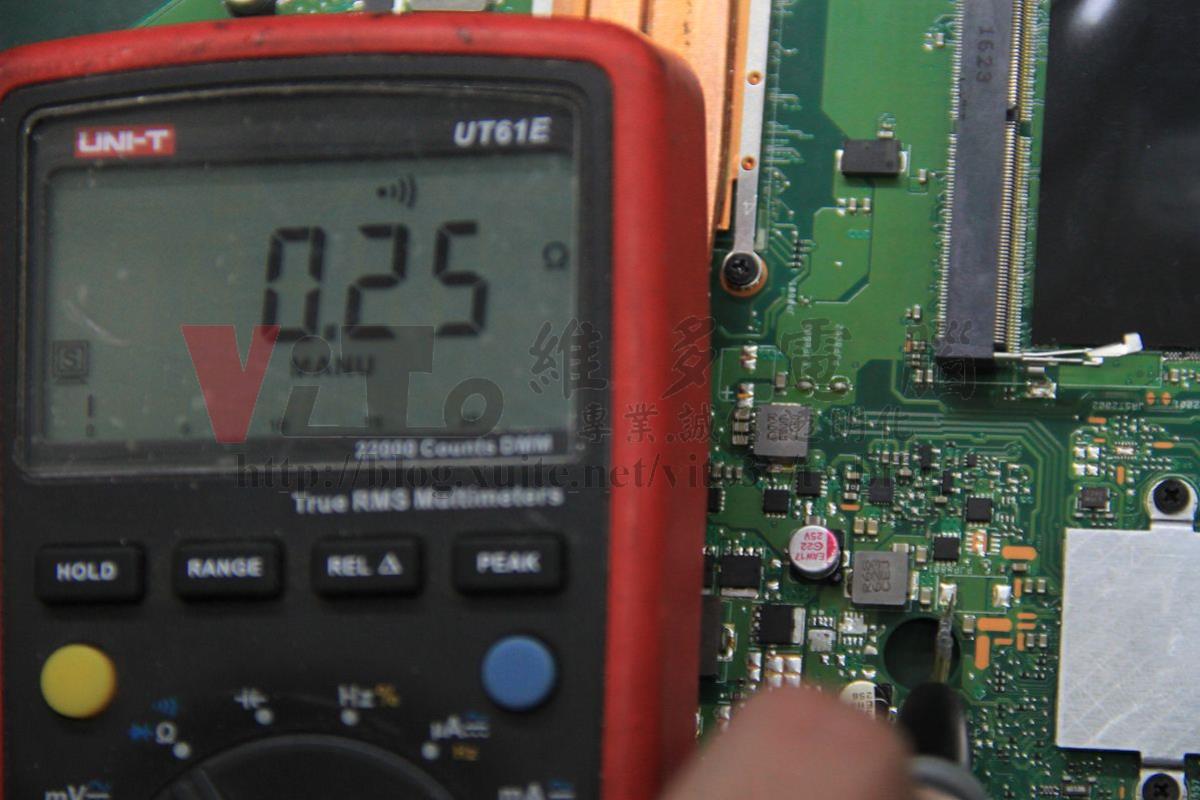

測試南橋HM170也呈現短路的現象

表示VCC 19V因MOSFET短路後

將19V的電力送到南橋晶片導致故障

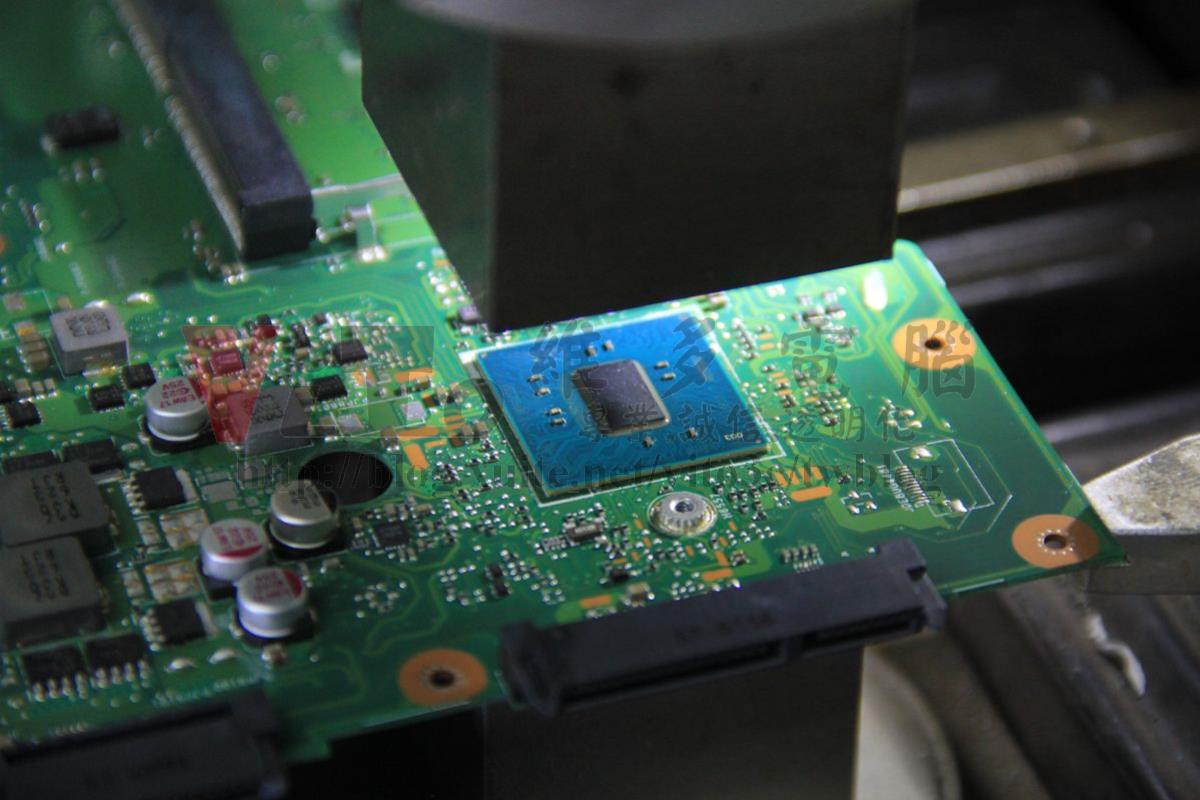

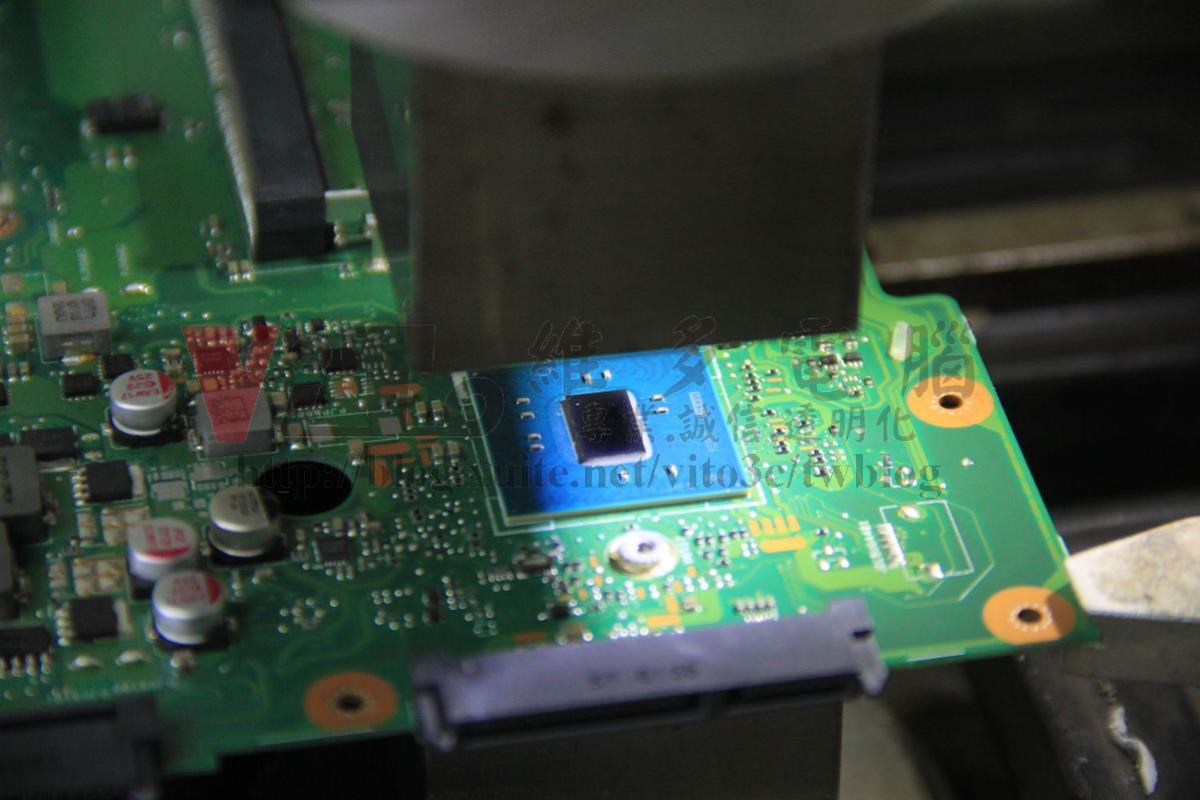

使用BGA返修台 將南橋HM170解焊

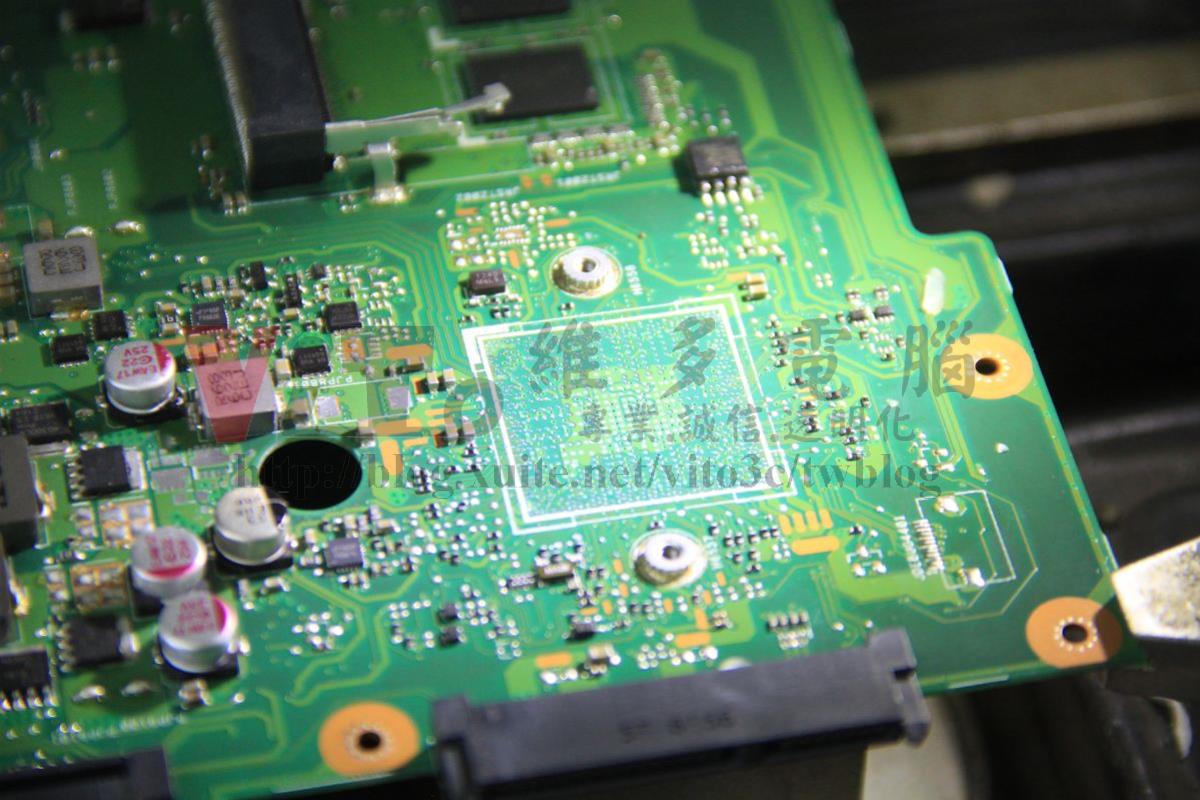

解焊HM170後的特寫

將主機板上的PAD殘留的錫球清除

並均勻塗上適量助焊劑

BGA焊接新的HM170上主機板

BGA焊接完後 清潔殘餘助焊劑

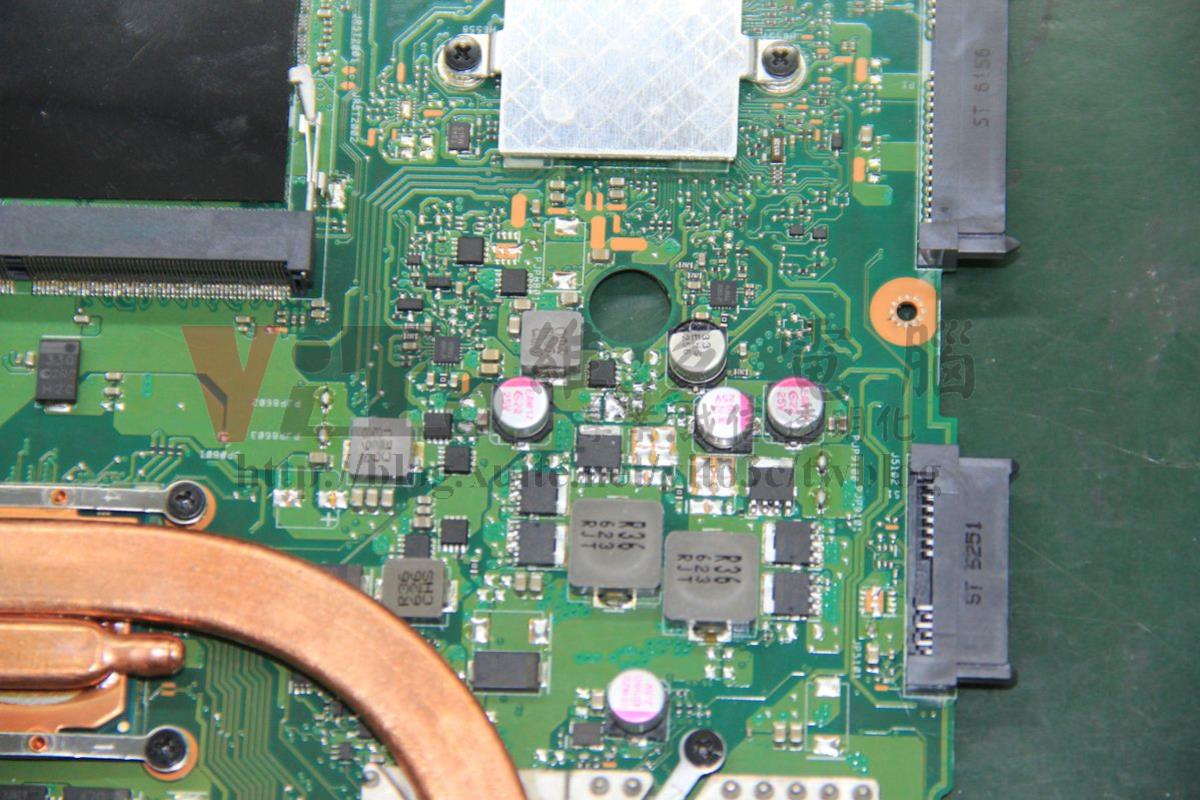

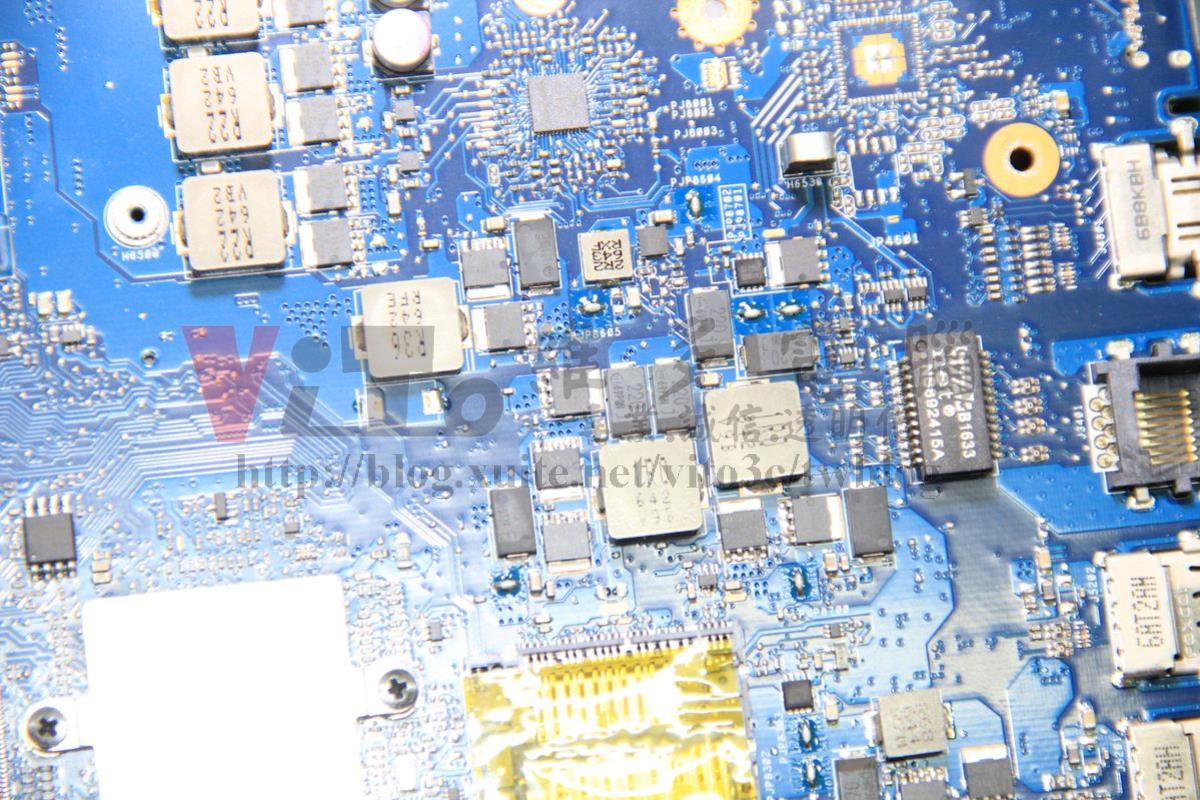

一併更換南橋供電的MOSFET

幫原廠南橋供電空位 補上一顆固態電容 供電會較為穩定

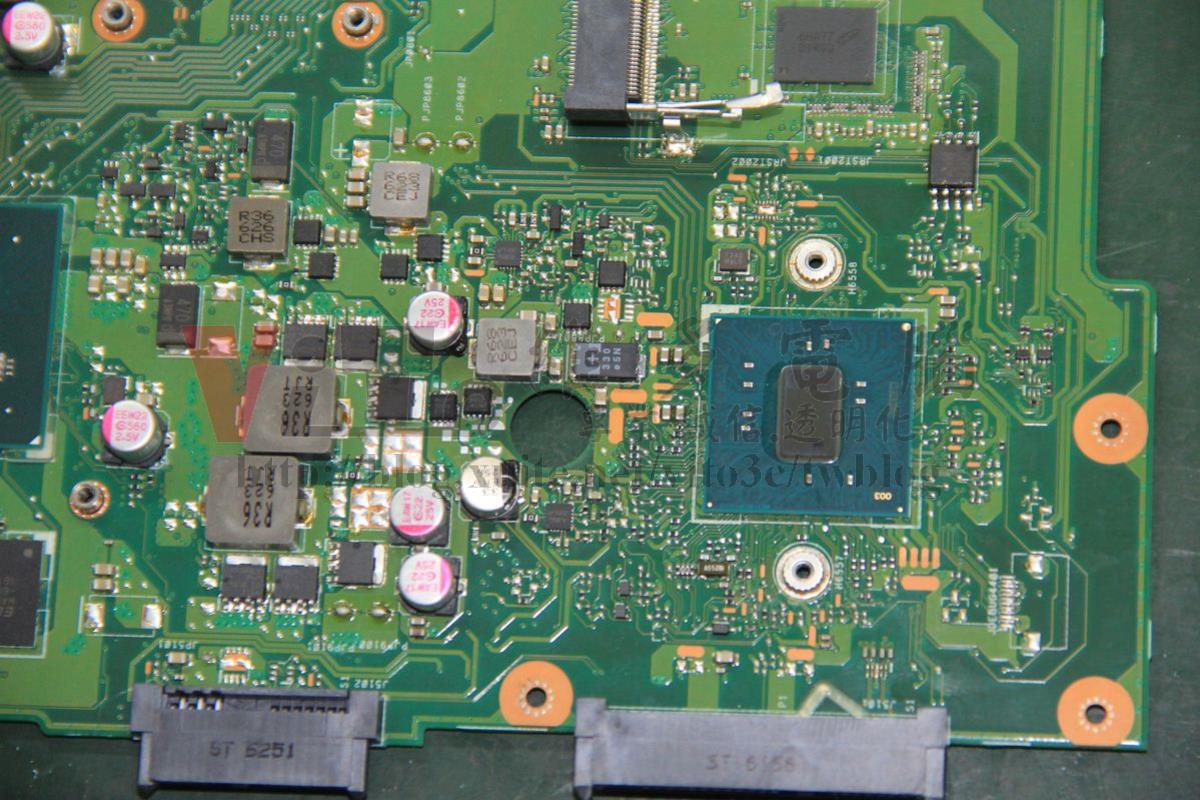

且BGA焊接後 因溫度適宜 主機板無變形與過熱發黃的情況

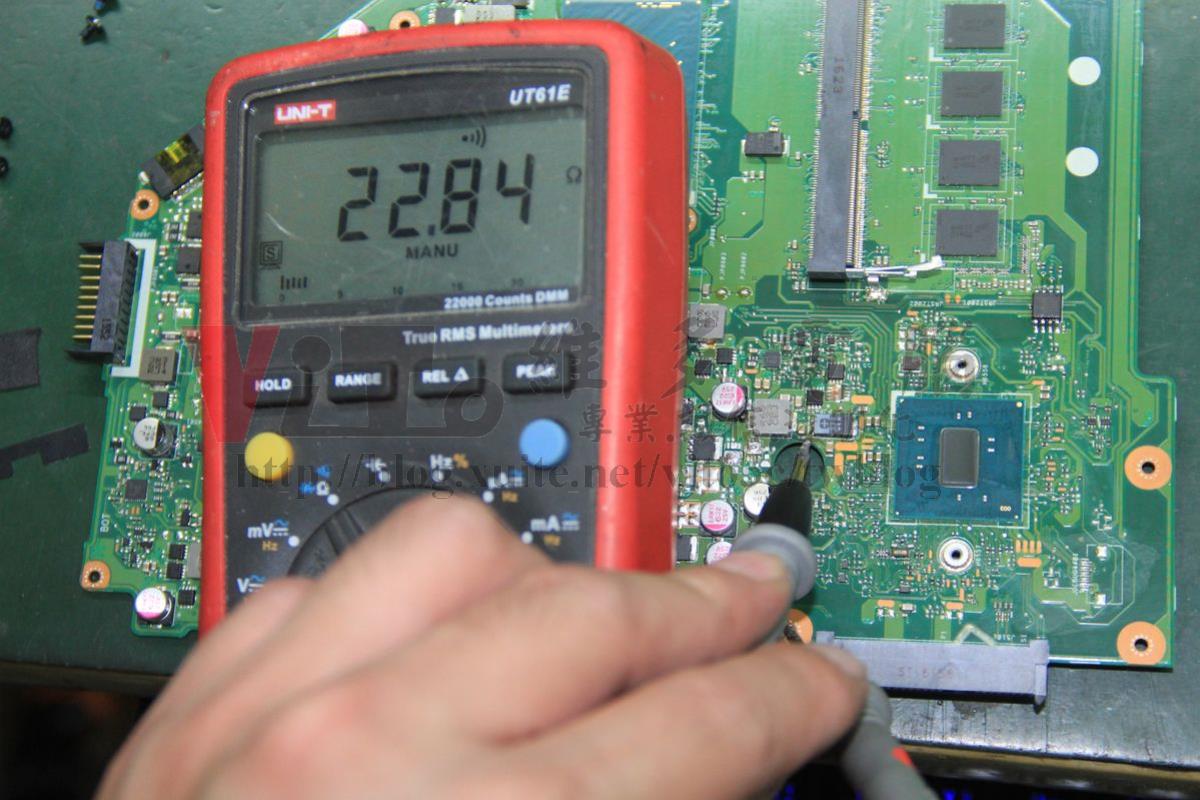

維修完成後 再次測試阻抗是否正常

由於更換HM170必須將BIOS ROM內部資料讀出

修改讀出的資料 將ME資訊修復

燒錄機燒回ROM 才能正常開機

拆解散熱器 做散熱的清潔及保養

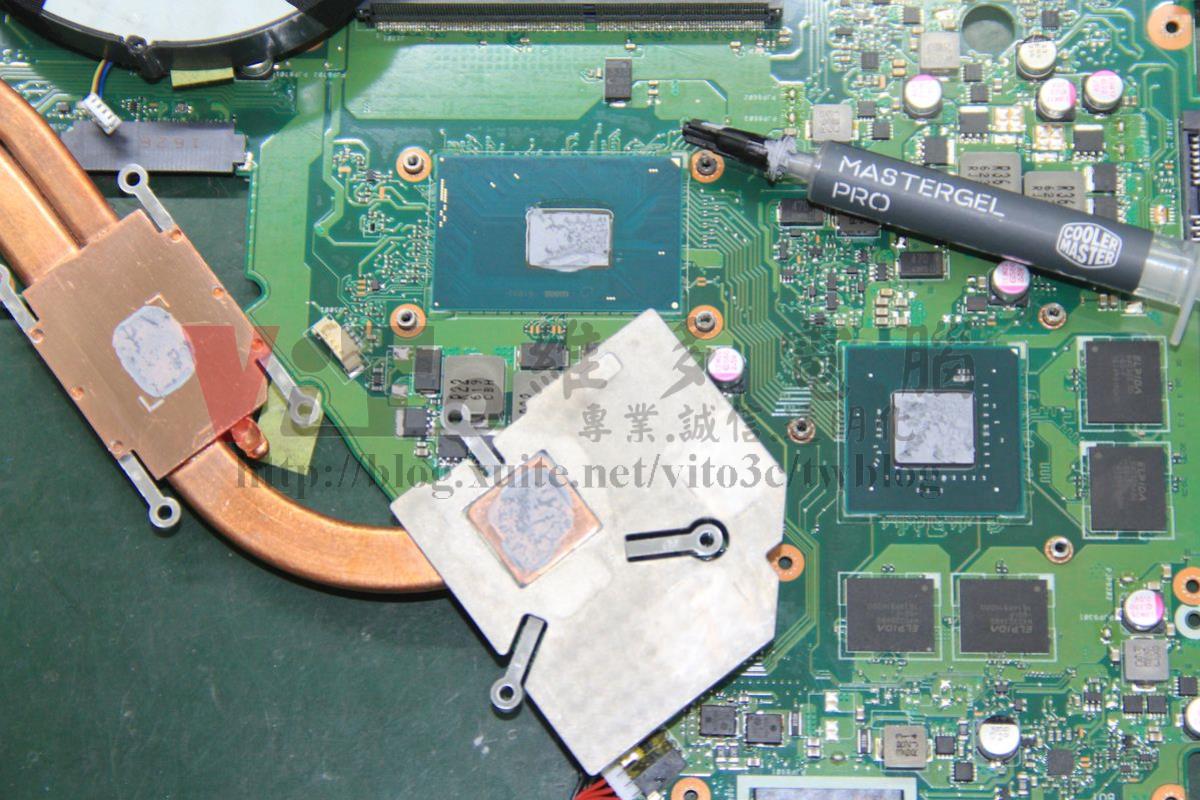

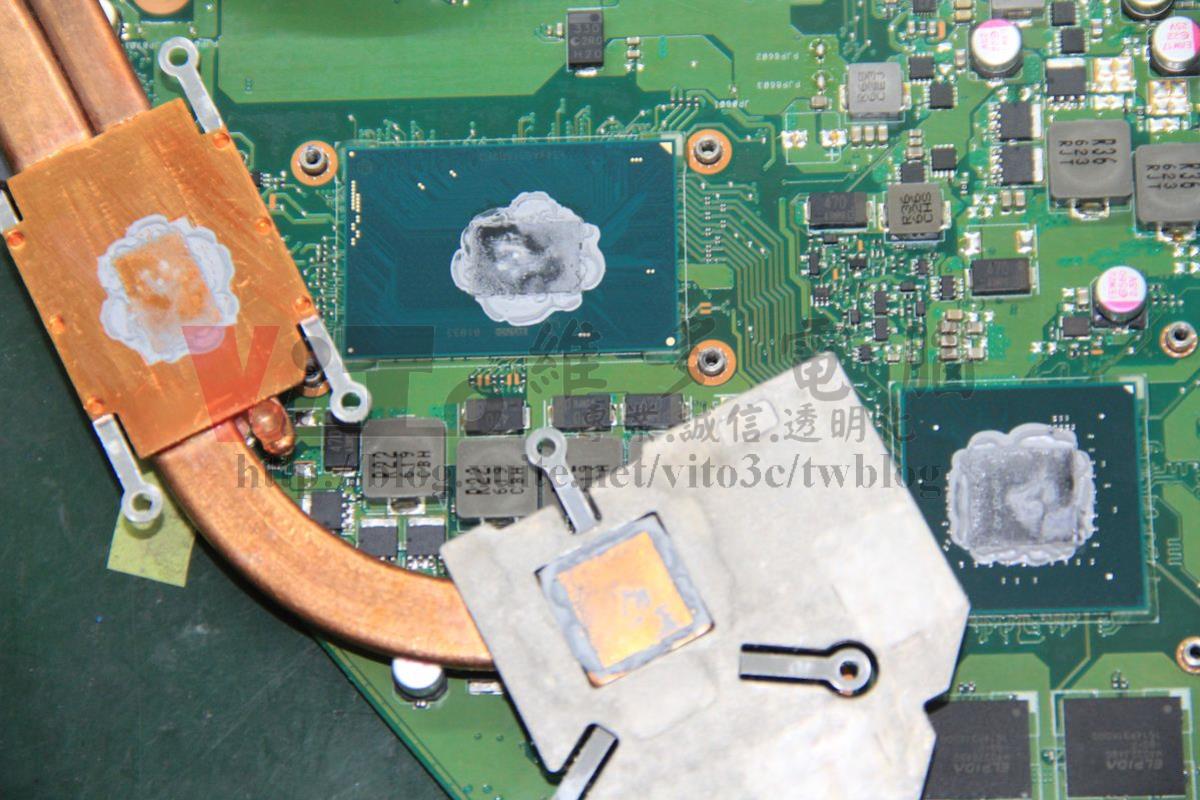

散熱器與CPU上的散熱膏已乾掉失效

以無塵布去除散熱膏 避免鏡面刮傷及減少灰塵殘留

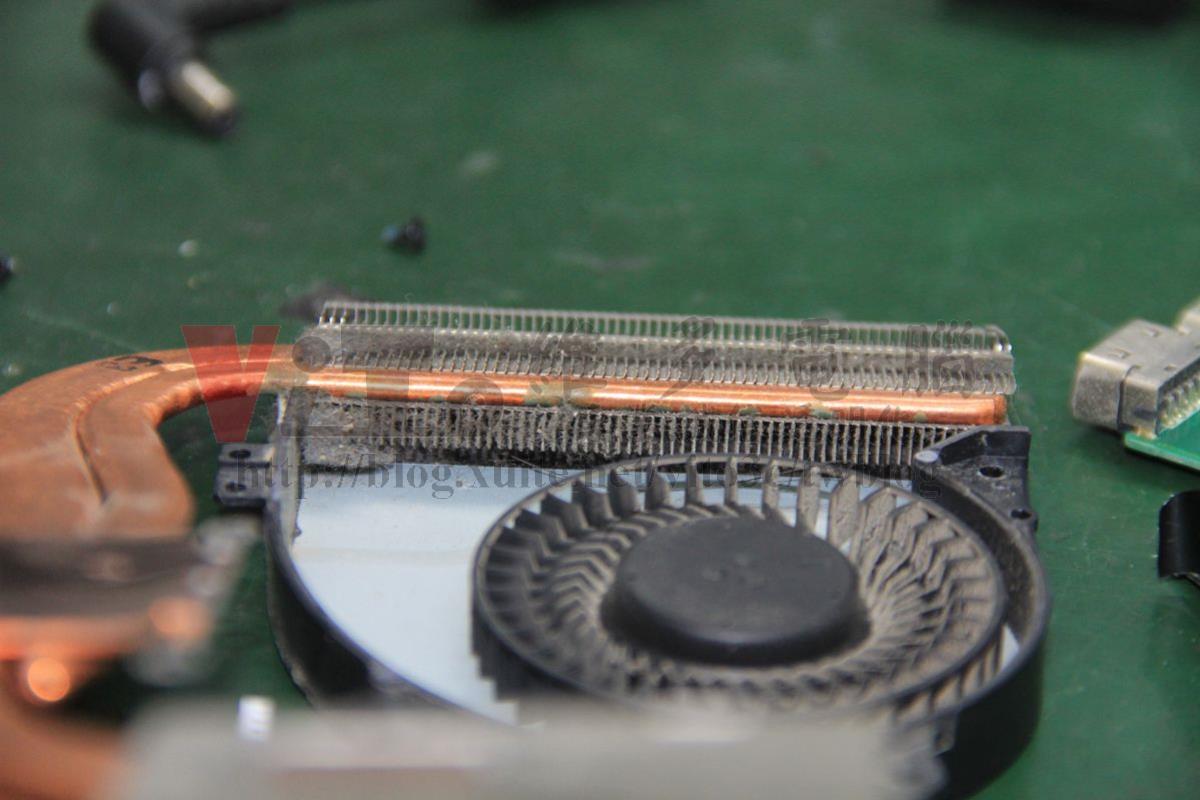

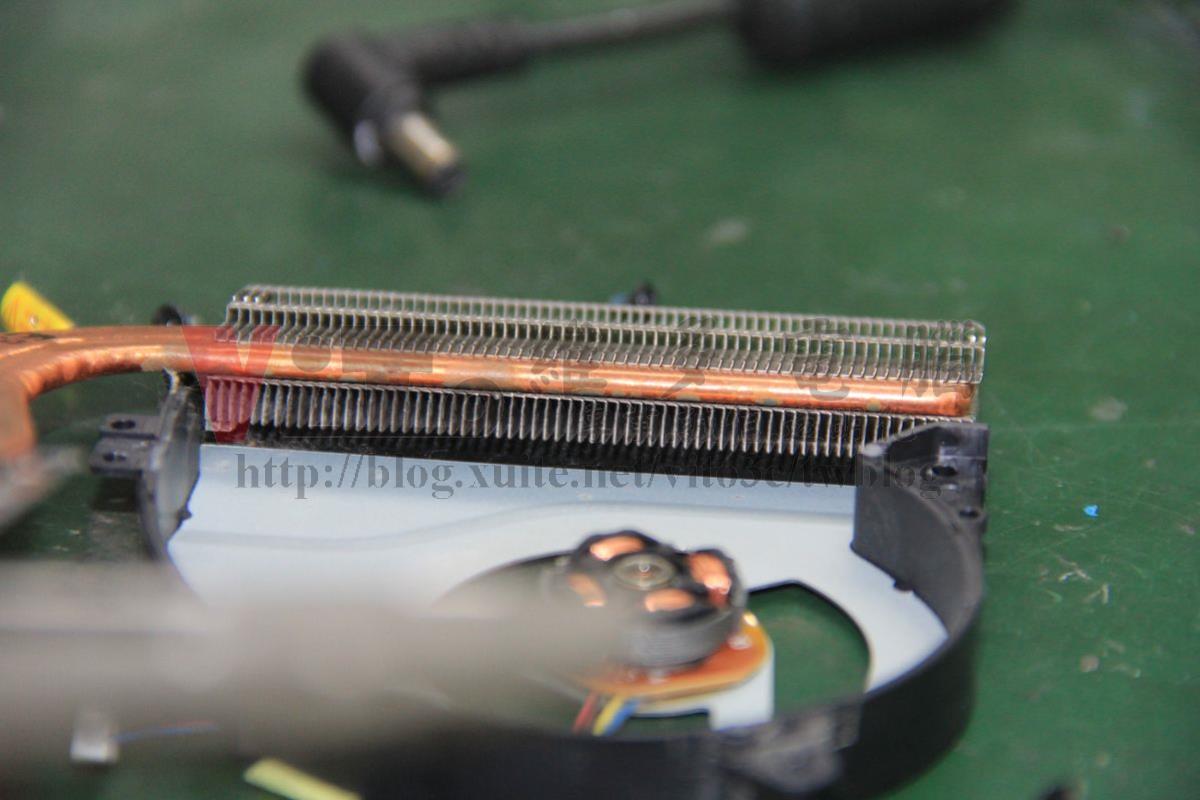

拆開散熱器 詳細清潔細部的灰塵

風扇的扇葉也盡量清潔

整體清潔後的樣子

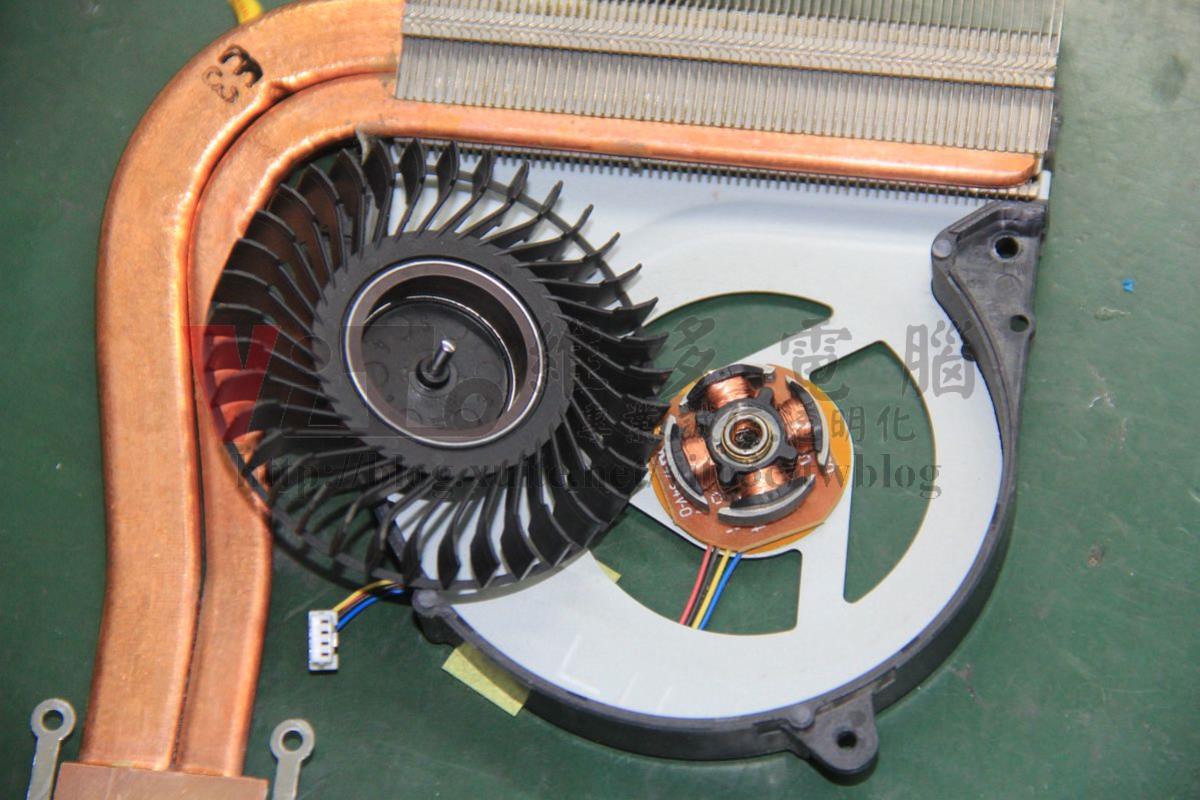

磁浮風扇 可將風扇拆下

風扇軸承 注入潤滑油 採用含有二硫化鉬的鋰基油脂

散熱器的接觸面去污 去除銅面氧化物

保養完後 接觸面乾淨到會反光

均勻塗抹散熱膏

採用COOLERMASTER MASTER PRO 長效型散熱膏

開機測試是否正常

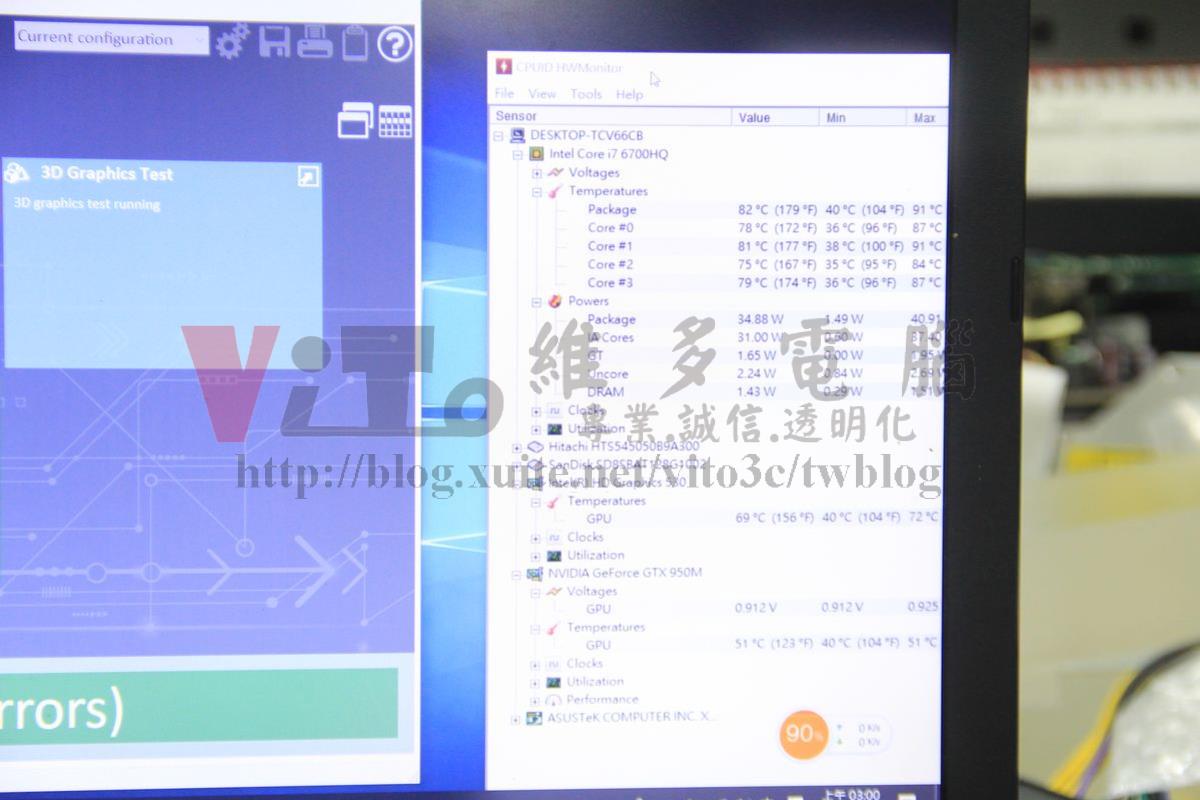

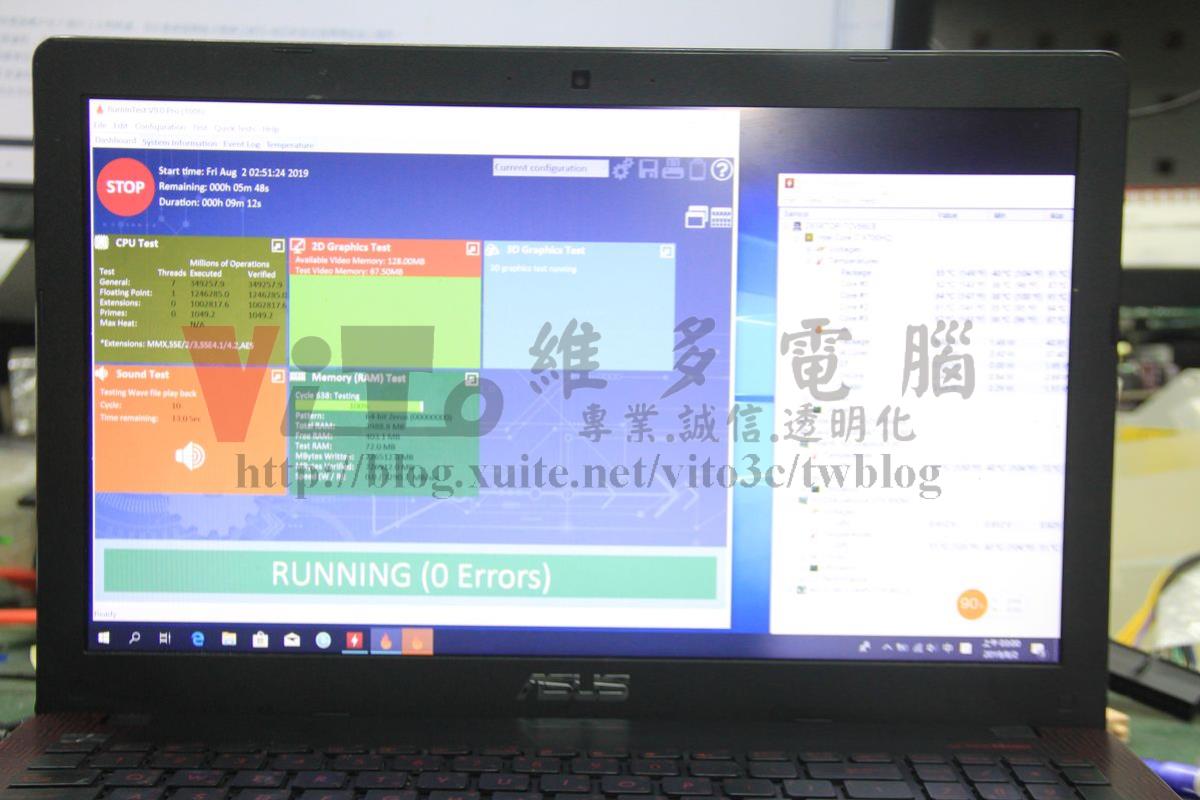

測試散熱及功能正常

完修…
