品牌型號:宏碁 ACER Aspire 8920G
故障問題:開機沒畫面顯示~無法開機~不定時重新開機
維修過程:完全解決CPU供電通病的問題
保固維修處:半年~顯卡與主機板維修處
客戶:苗栗 頭份 寄件送修
同樣筆電故障問題 儀器測試詳細剖析↓
http://blog.xuite.net/vito3c/twblog/174086613

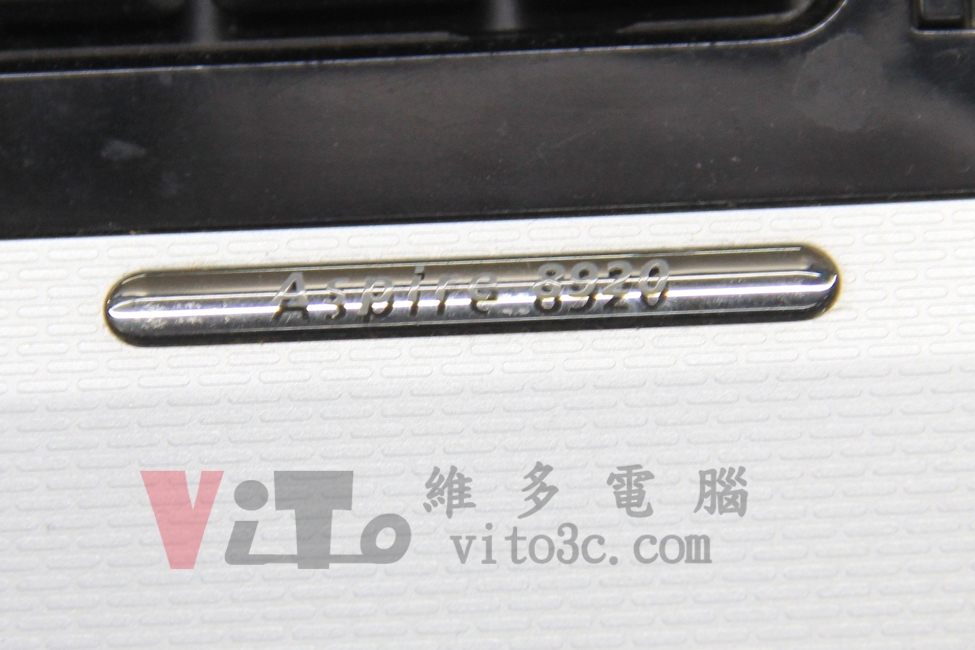

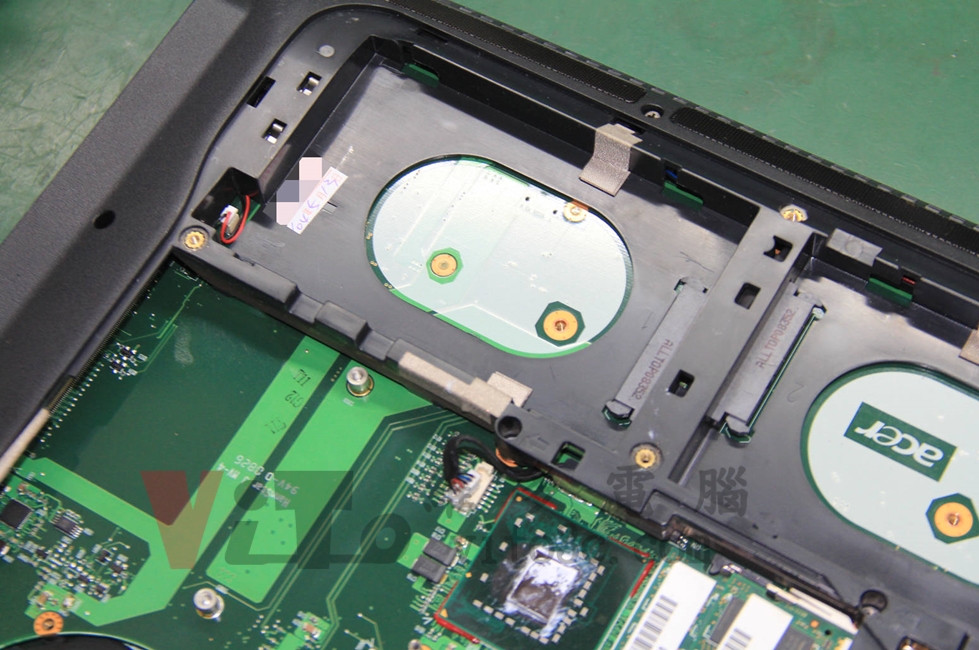

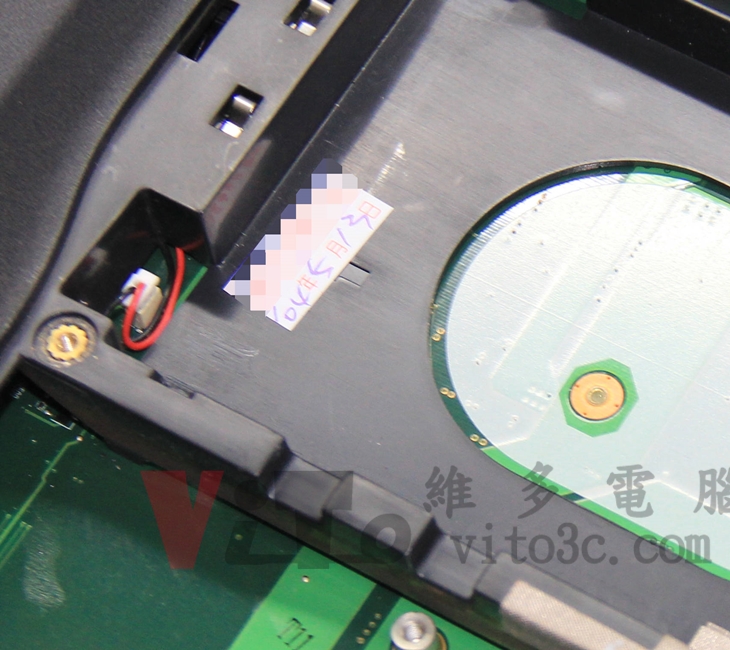

看一下主角

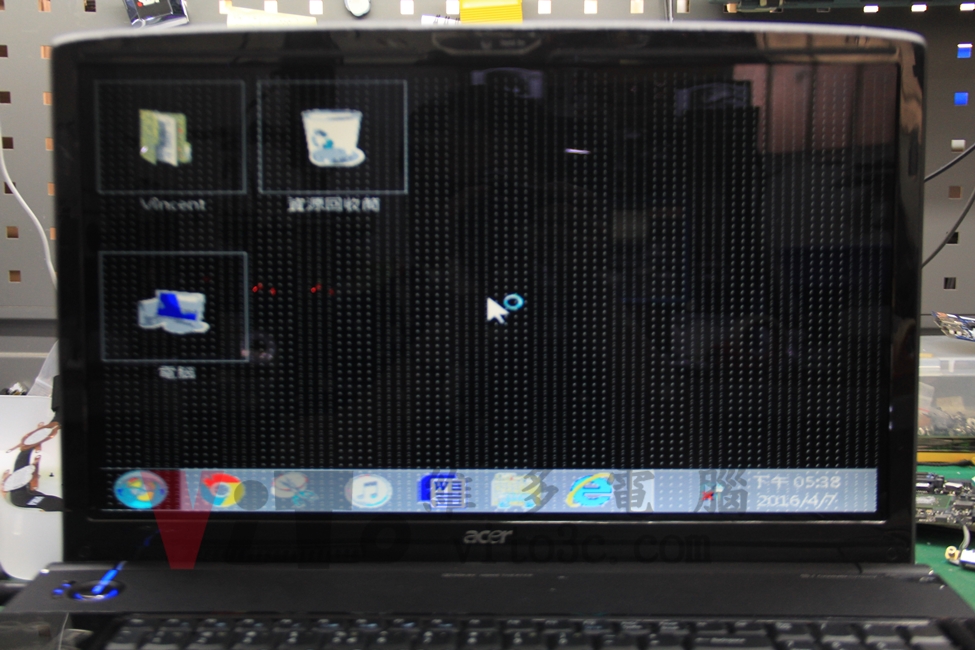

開機電源燈亮起~但沒有畫面顯示~大約10秒會斷電關機

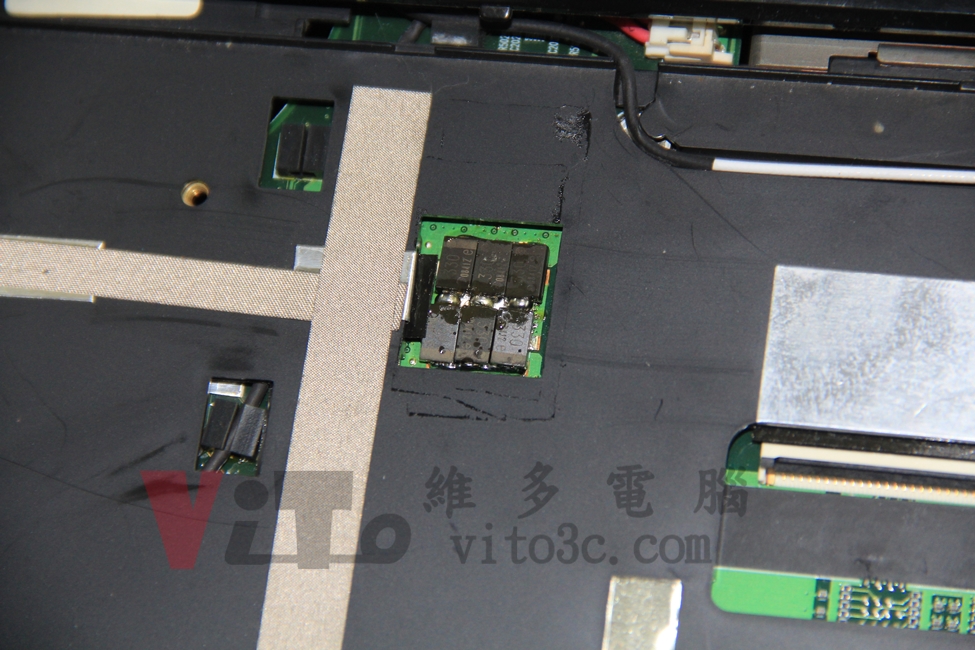

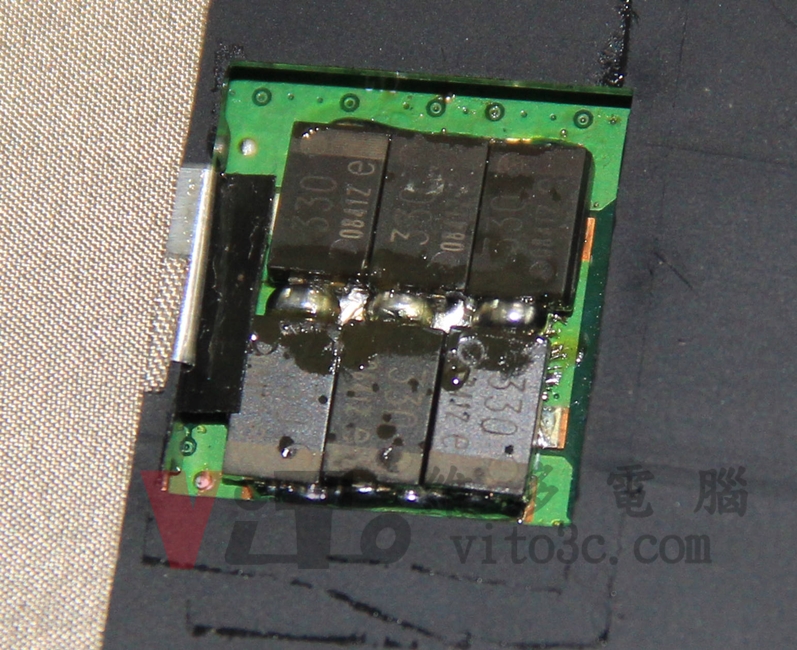

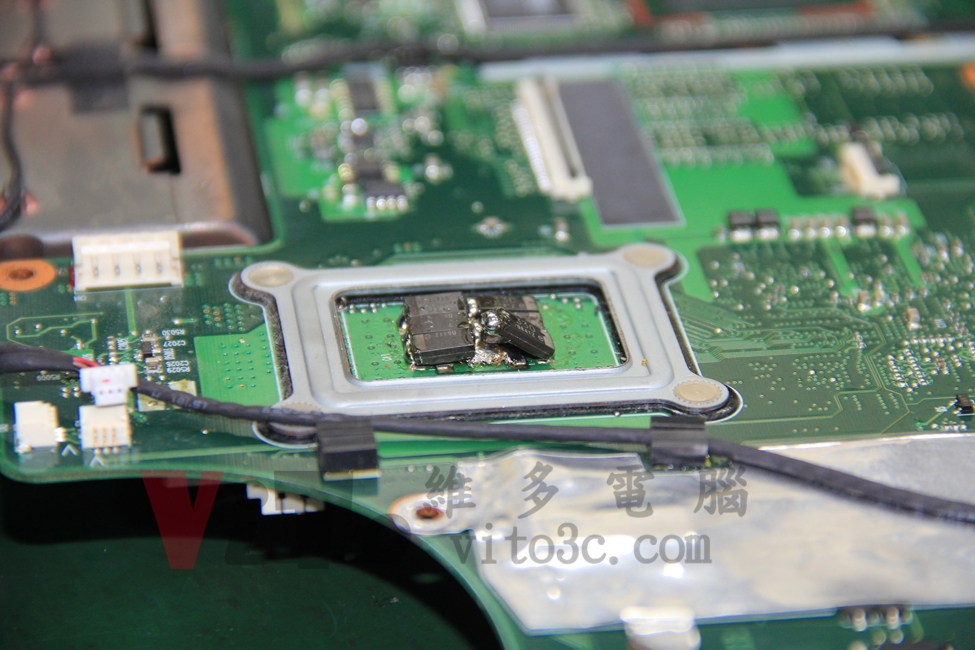

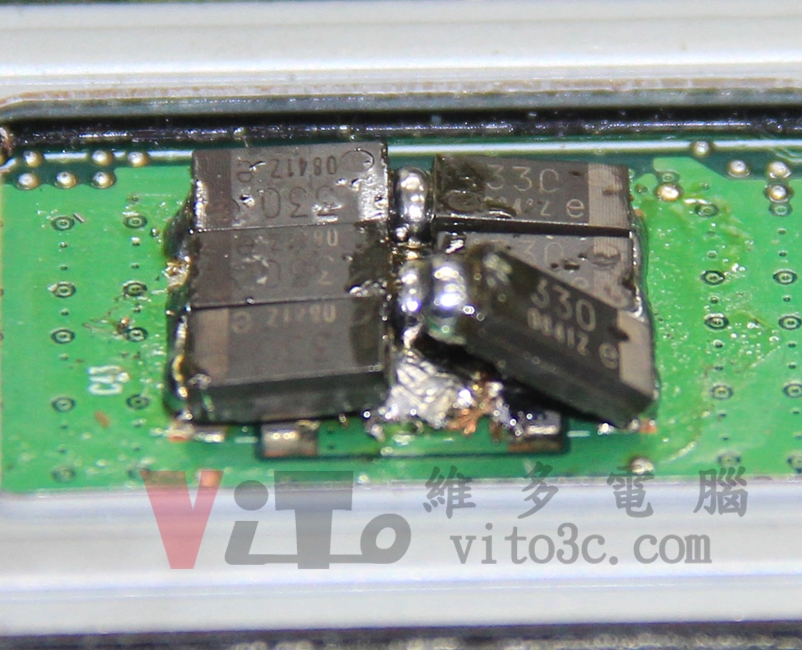

維修部分先解焊故障的供電模組

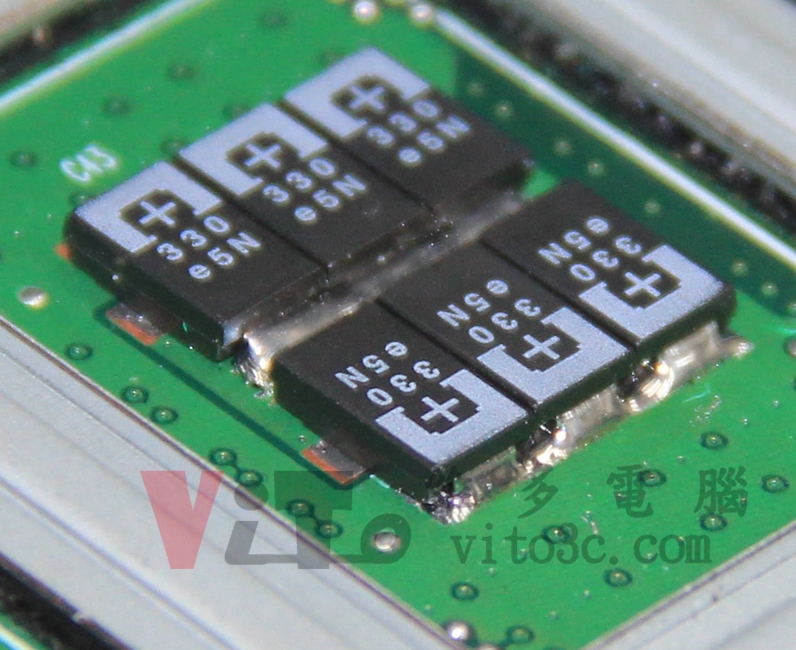

更換LOW ESR日製高分子固態電容 330uF/2.5V
PC-CON高分子固態電容採用POSCAP(SANYO)的LOW ESR產品
9M歐姆 阻抗最適合用在CPU高電流供電應用
電容為原廠日本製造 適用在嚴苛的供電環境
維修偷工減料篇↓
http://blog.xuite.net/vito3c/twblog/219672445
不當維修篇↓
http://blog.xuite.net/vito3c/twblog/216596207
零件品質不良篇↓
http://blog.xuite.net/vito3c/twblog/219701352
維修之前有先請益客戶是否連同顯示卡通病一同解決
主機板與顯卡剛好兩者一同保固半年
來看看後續的顯示卡維修~更換改良型GPU
先解焊故障的顯示卡晶片

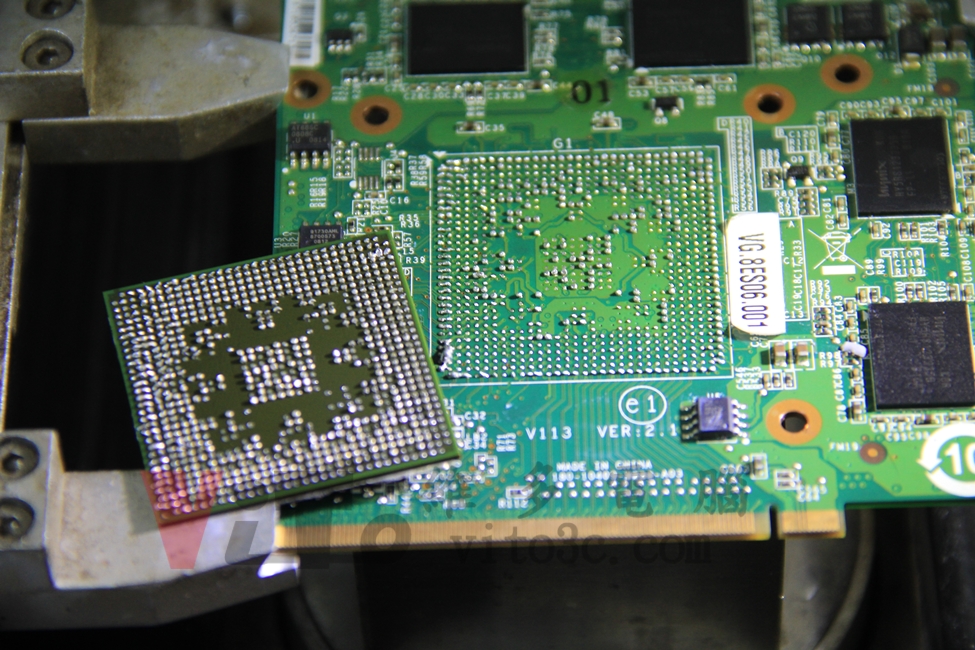

解焊後的樣子

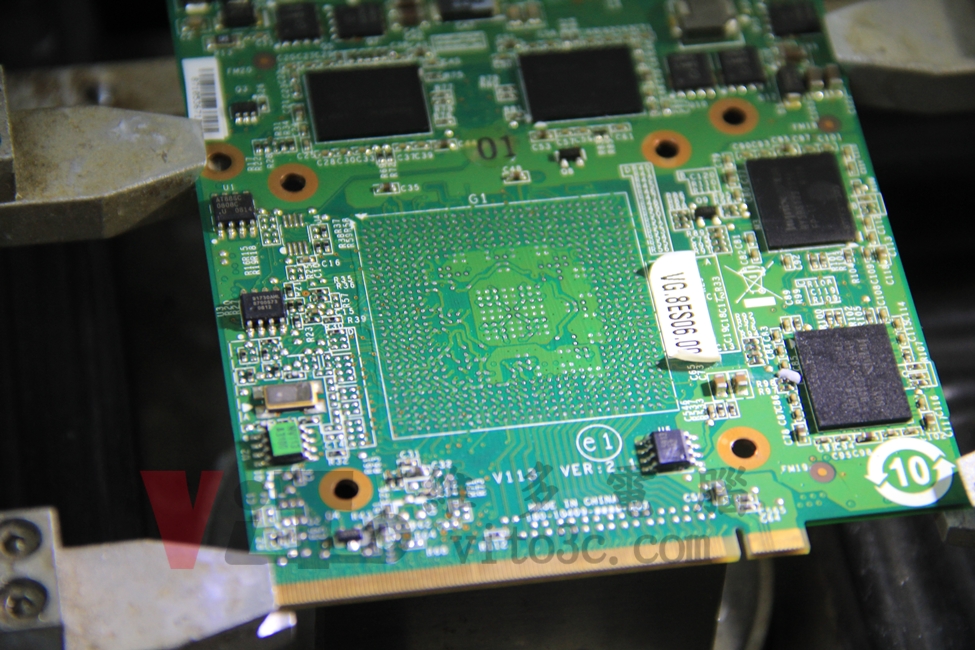

焊點除錫

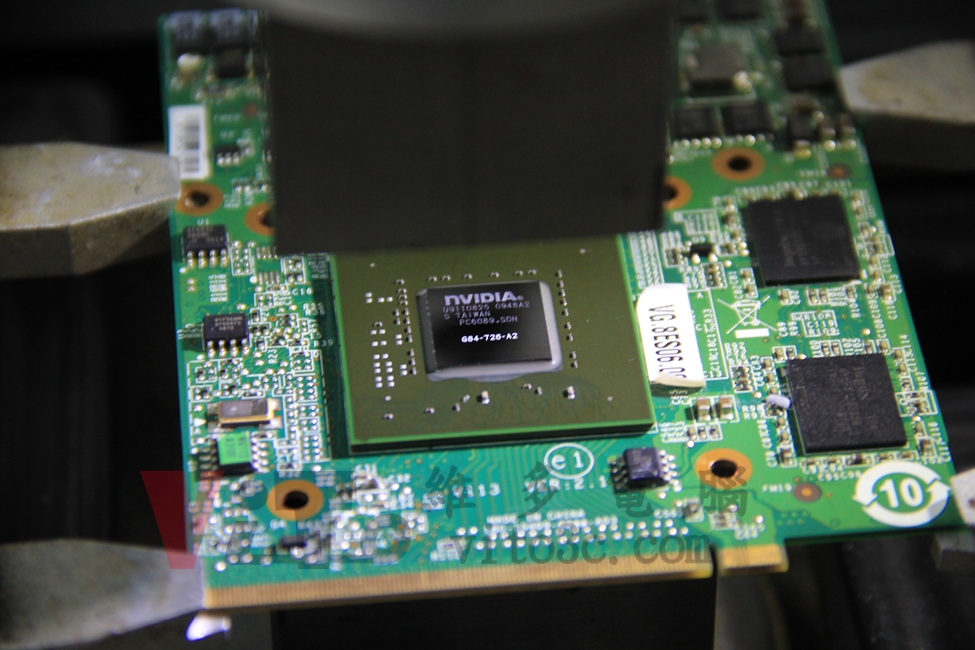

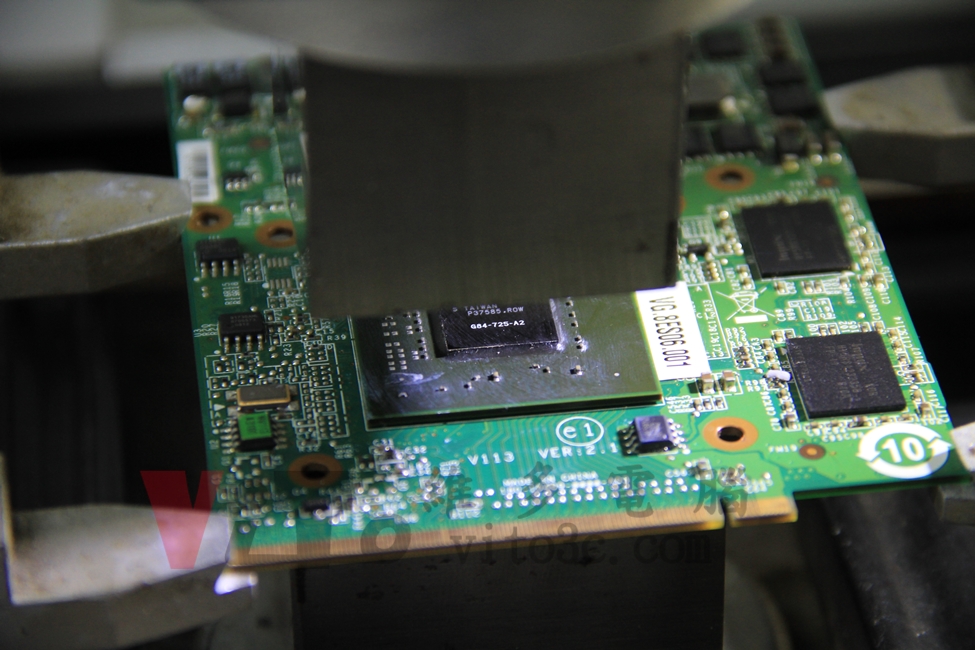

迴焊全新的顯卡晶片~白色封裝的GPU
焊接後的顯示卡晶片漂亮~沒有變色
顯示卡背面也沒有因焊接的高溫有異常

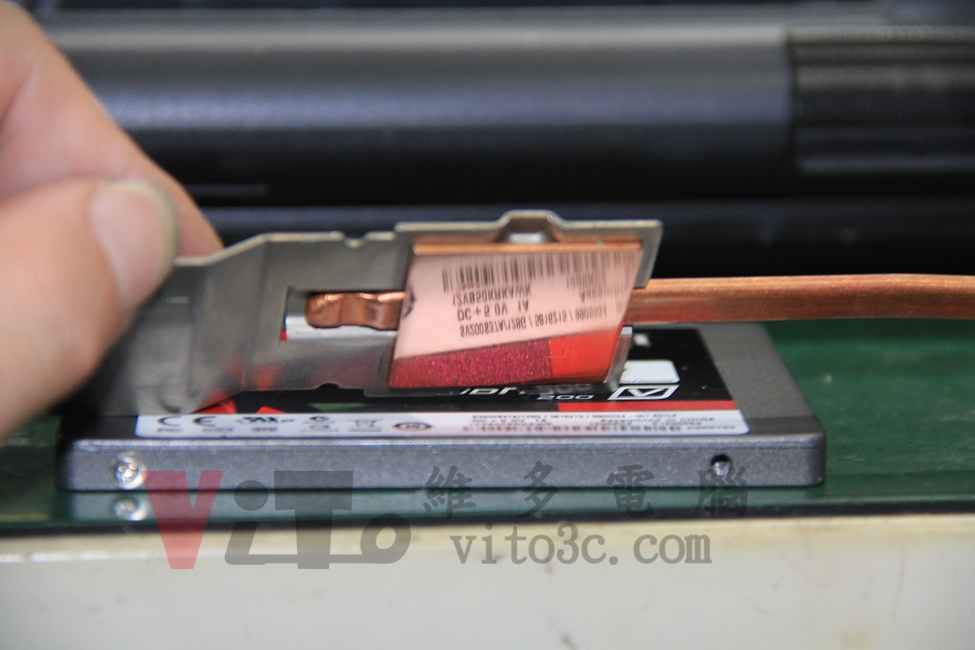

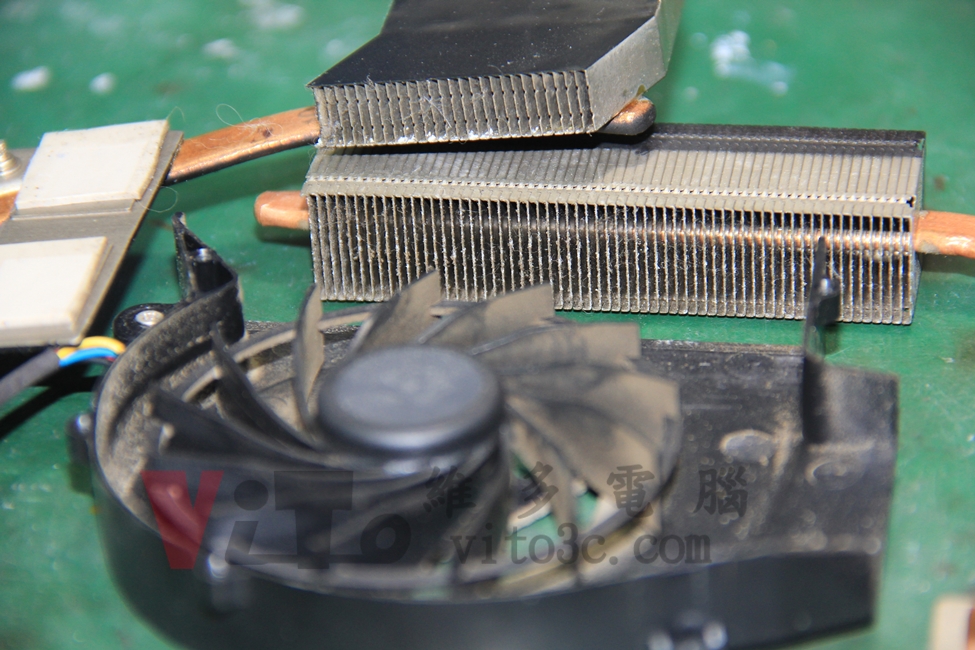

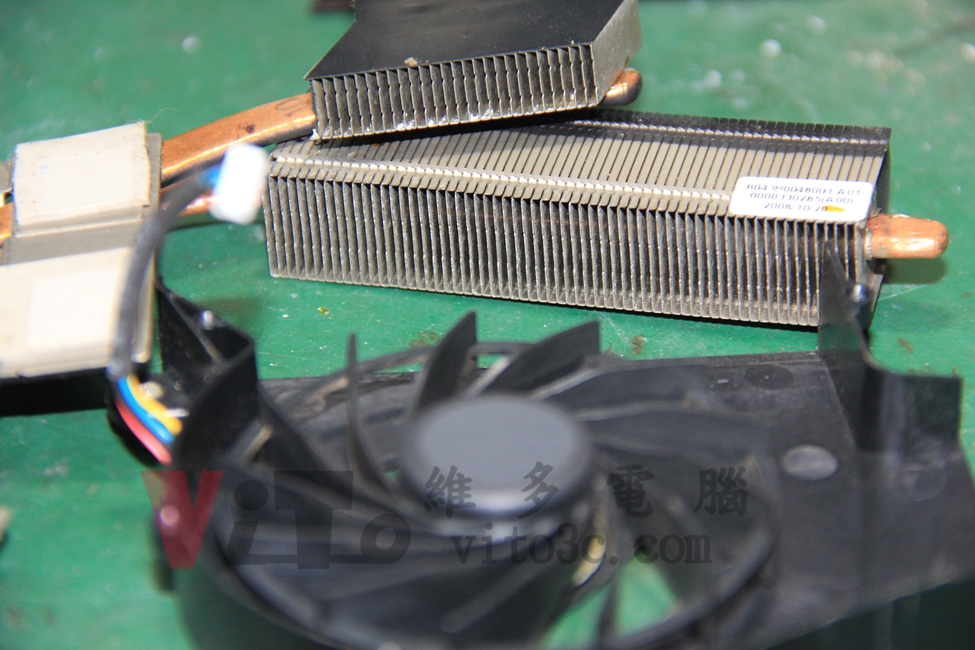

風扇及散熱器拆開做完整性的清潔
風扇的軸心注入潤滑油脂(採用二硫化鉬極壓油脂)
最高品質的潤滑油脂~降低磁浮風扇異音與軸承故障的機會

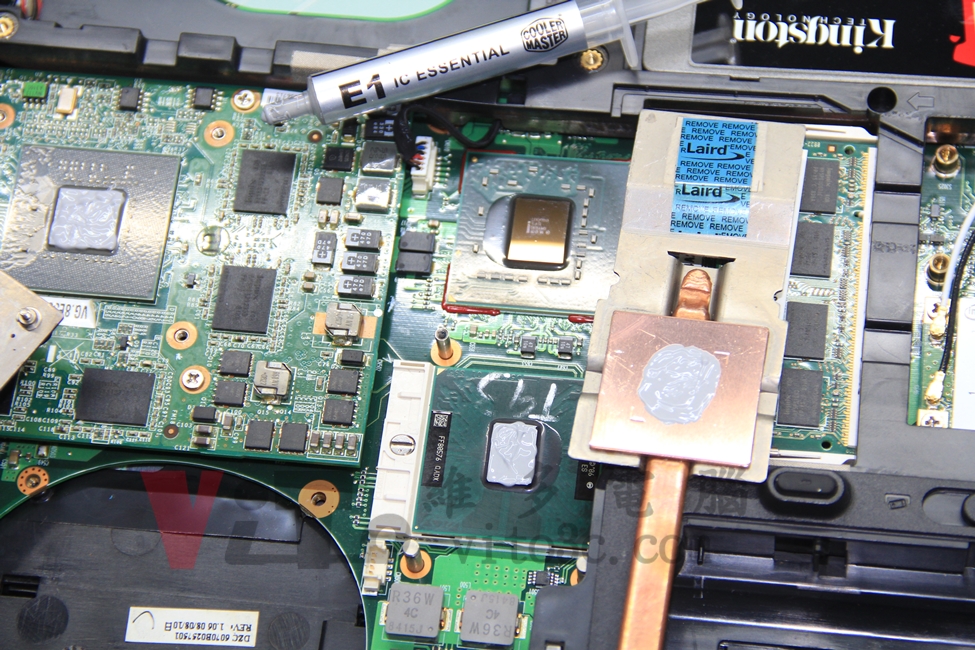

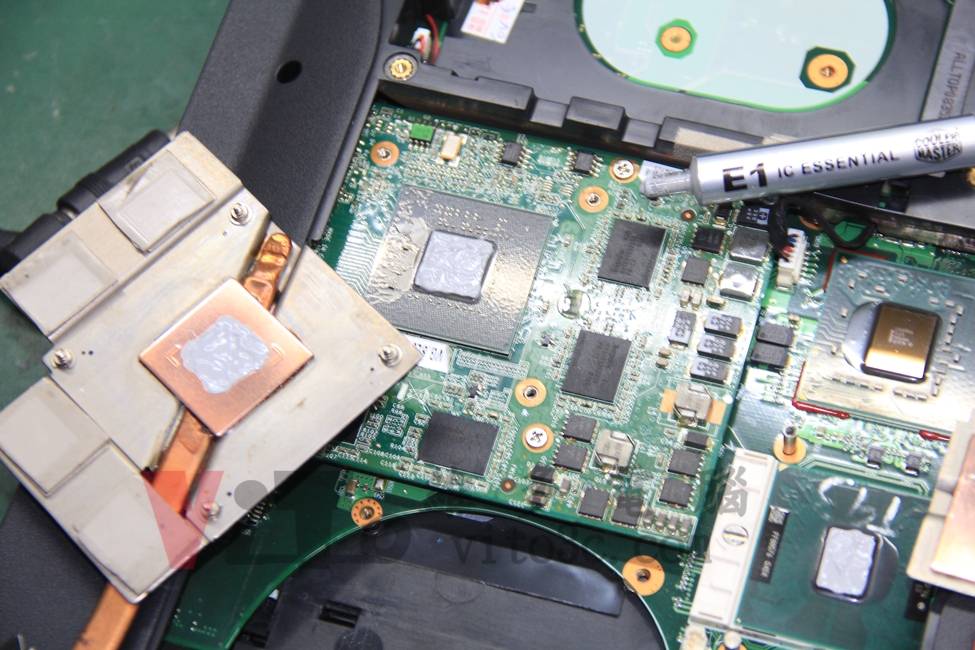

散熱膏重上 採用COOLERMASTER PTK-L01

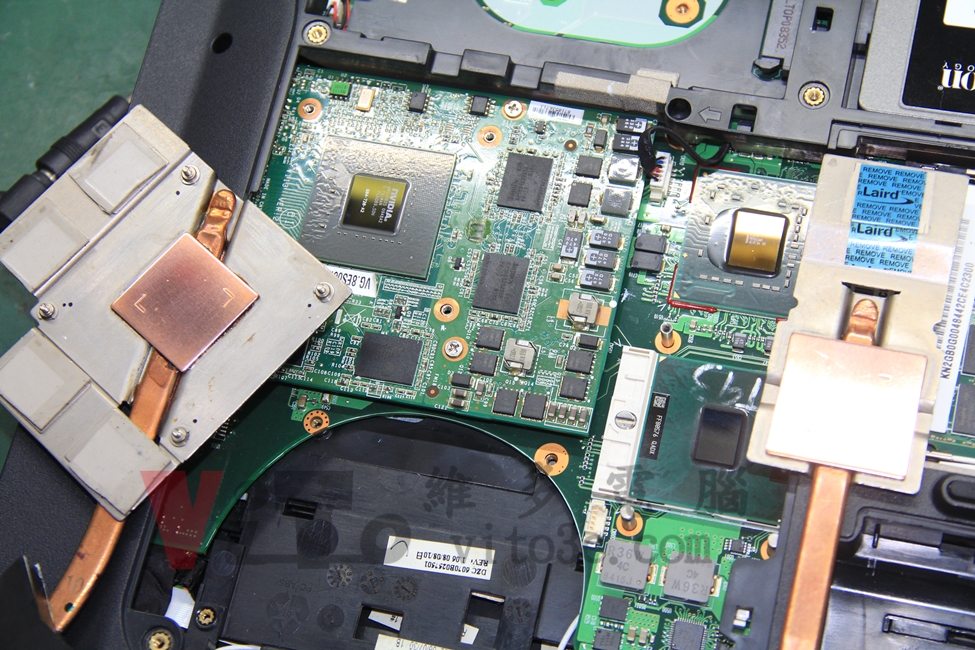

CPU與顯示卡晶片面都採用無塵布擦拭 且不會造成鏡面刮傷

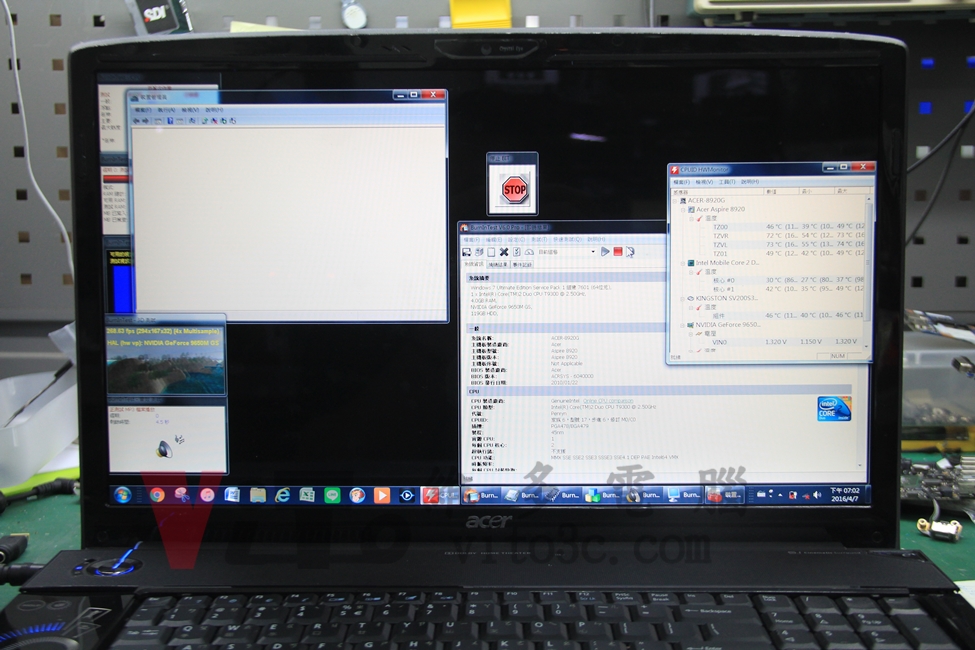

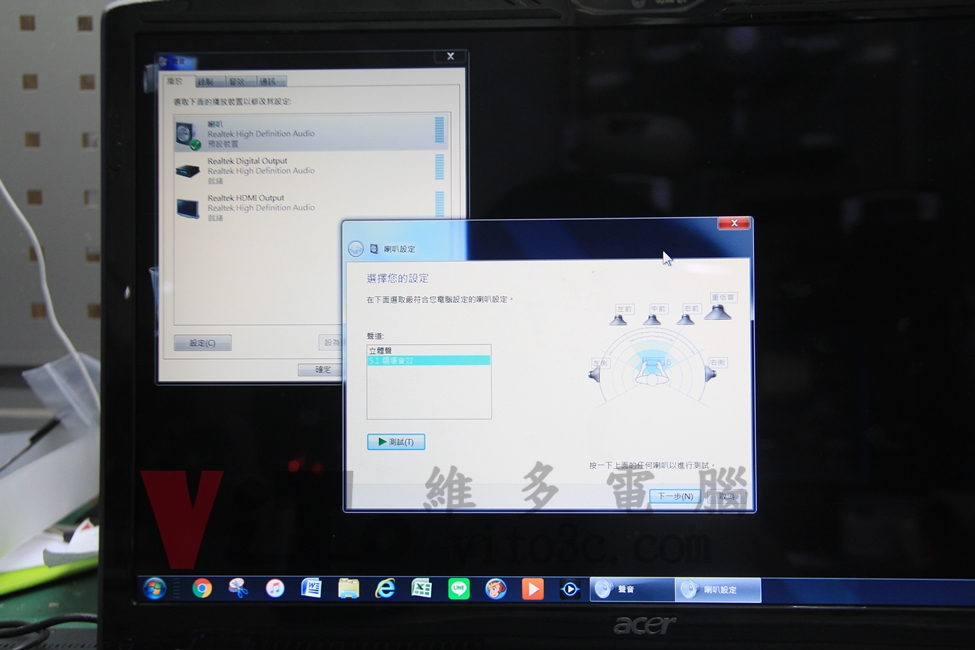

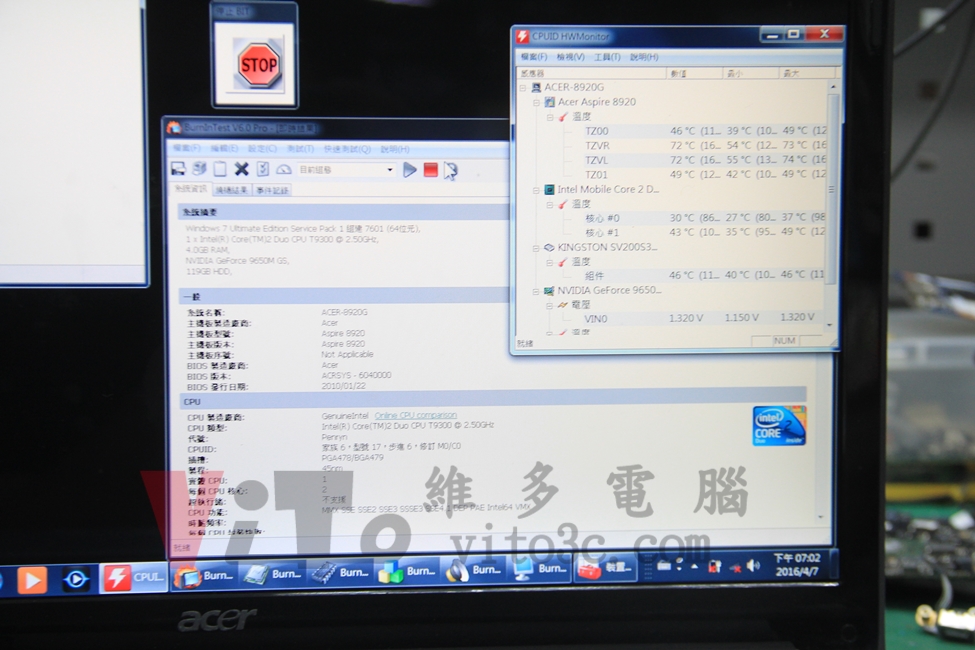

開機測試
測試無誤
完修…
