(筆電維修)宏碁 ACER 4736ZG 無法開機~開機沒畫面顯示~無法啟動~CPU供電故障改裝實例

品牌型號:宏碁 ACER Aspire 4736ZG

故障問題:無法開機~開機沒畫面顯示~無法啟動

維修過程:完全解決CPU供電通病的問題

保固維修處:半年

客戶:桃園 寄件送修

同樣筆電故障問題 儀器測試詳細剖析↓

http://blog.xuite.net/vito3c/twblog/174086613

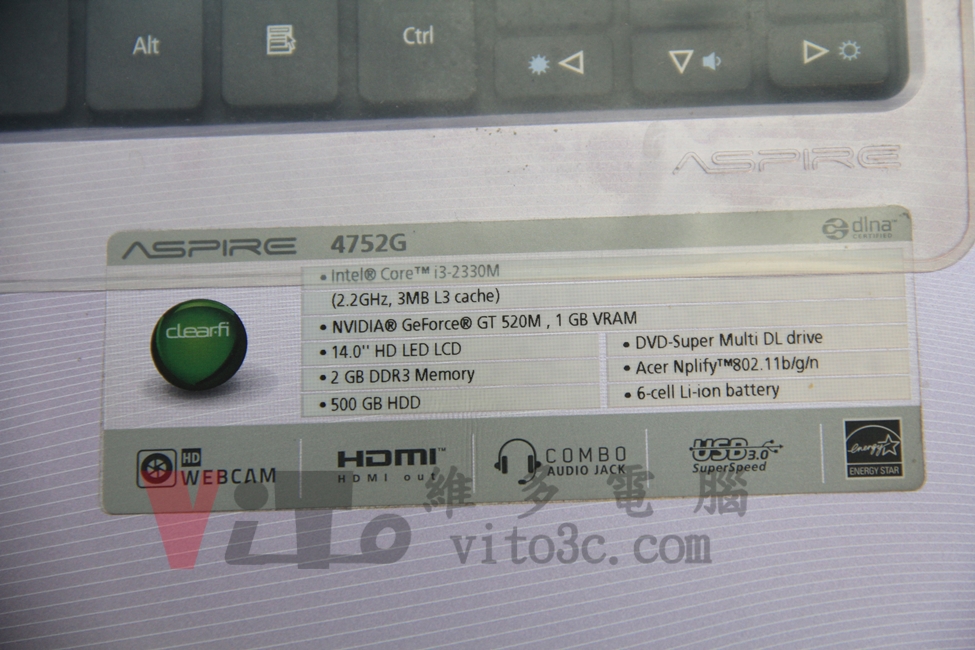

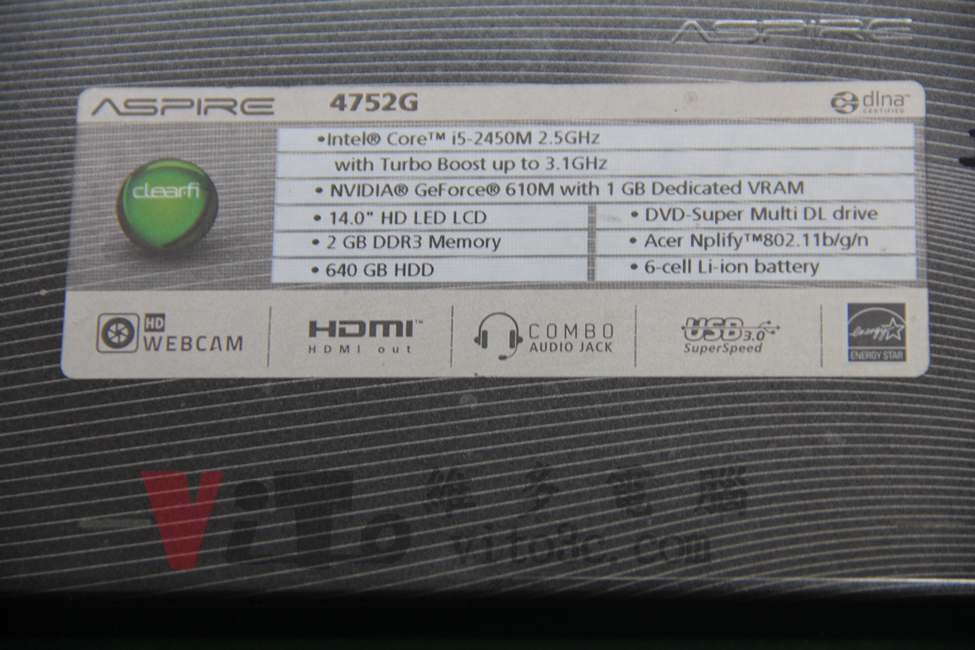

看一下主角

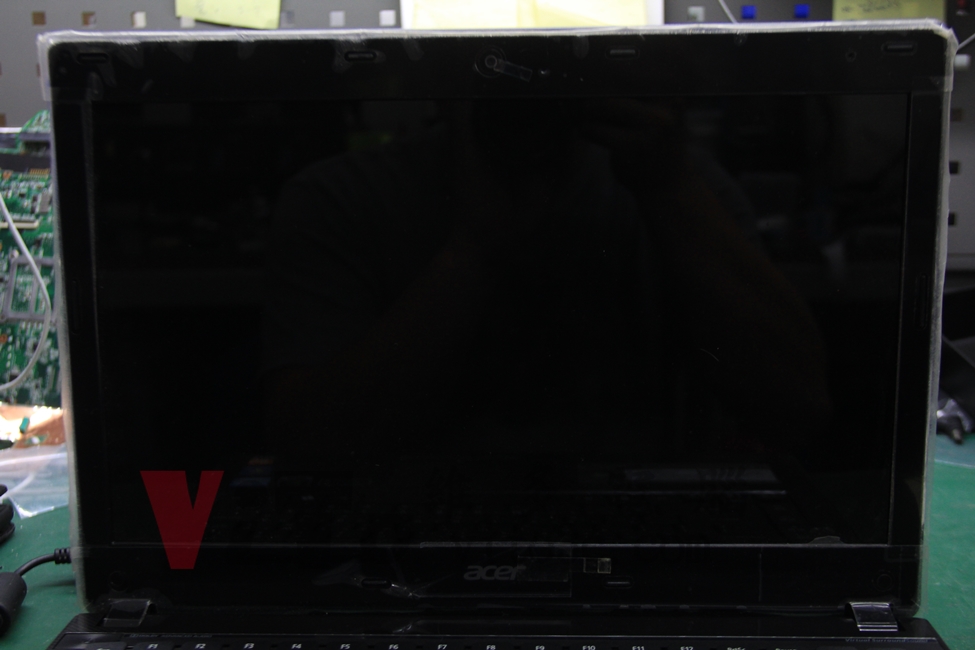

開機電源燈亮起~但沒有畫面顯示~畫面全黑

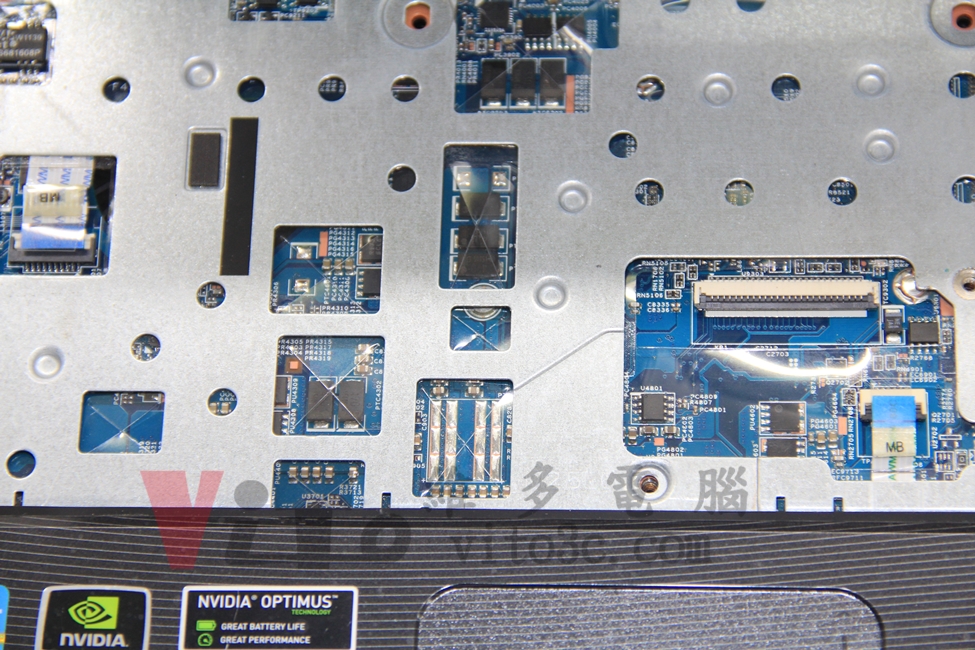

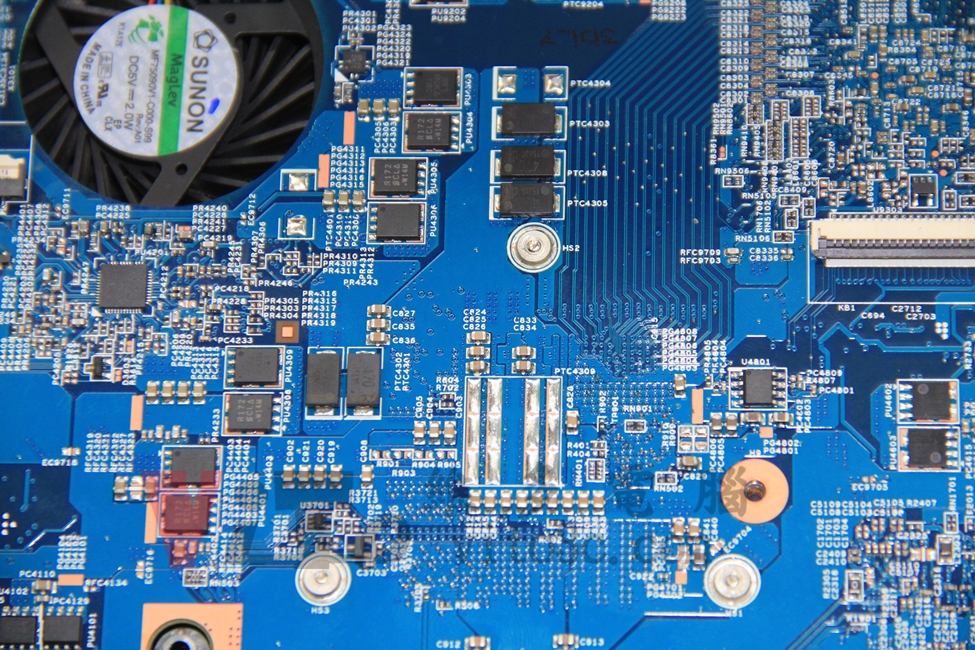

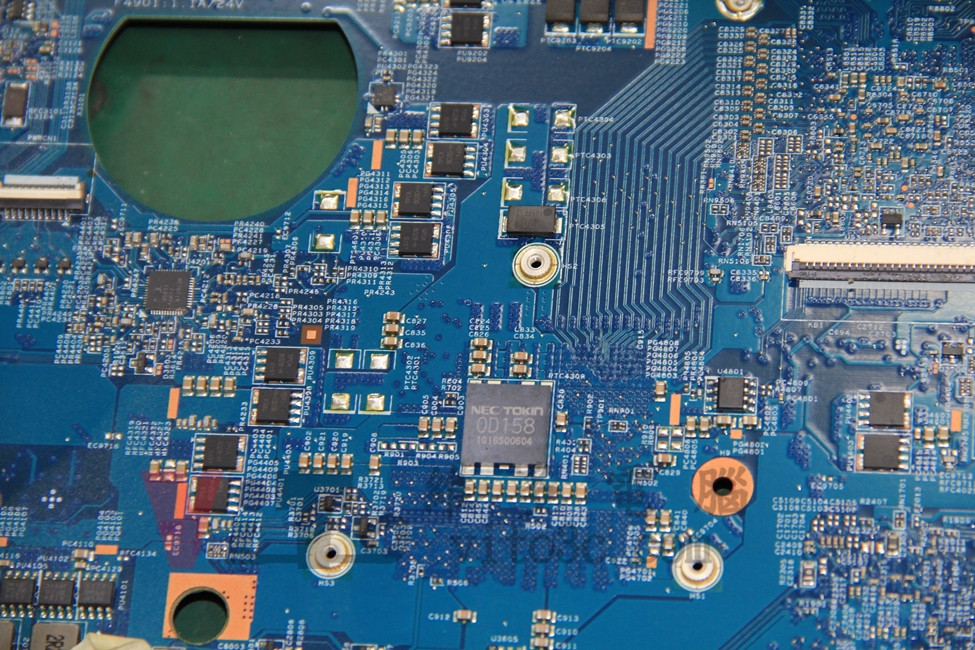

維修部分先解焊故障的供電模組

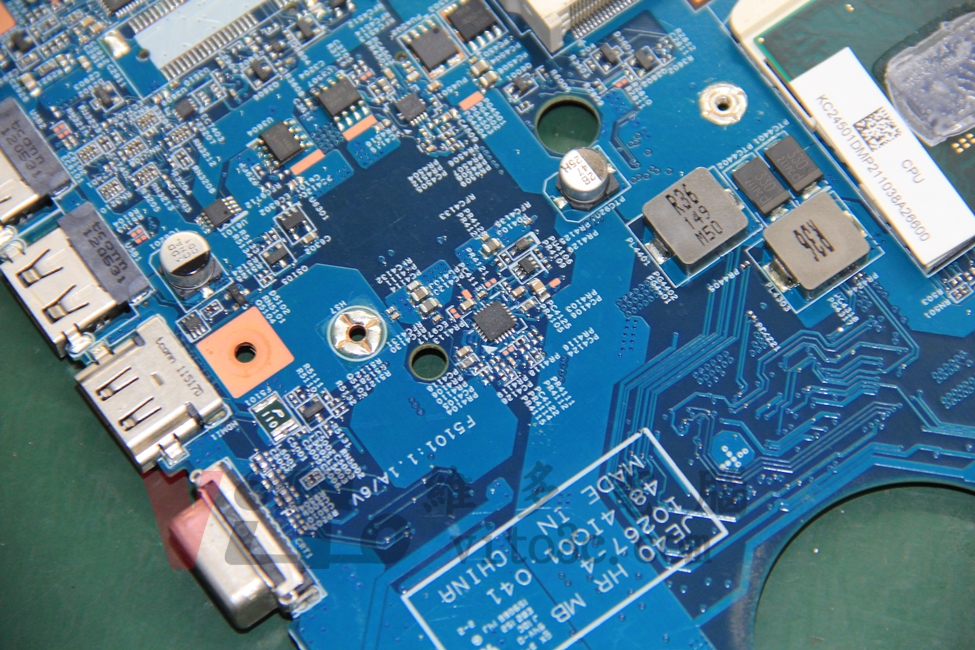

更換LOW ESR日製高分子固態電容 330uF/2.5V

PC-CON高分子固態電容採用POSCAP(SANYO)的LOW ESR產品

9M歐姆 阻抗最適合用在CPU高電流供電應用

電容為原廠日本製造 適用在嚴苛的供電環境

維修偷工減料篇↓

http://blog.xuite.net/vito3c/twblog/219672445

不當維修篇↓

http://blog.xuite.net/vito3c/twblog/216596207

零件品質不良篇↓

http://blog.xuite.net/vito3c/twblog/219701352

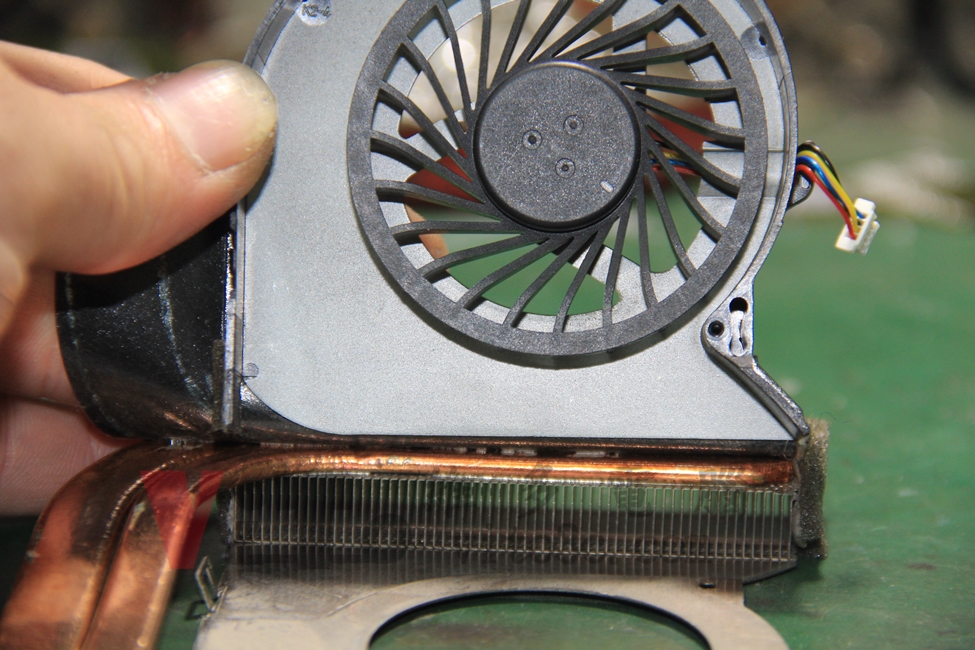

風扇及散熱器拆開做完整性的清潔

風扇的軸心注入潤滑油脂(採用二硫化鉬極壓油脂)

最高品質的潤滑油脂~降低磁浮風扇異音與軸承故障的機會

客人自行附帶CPU做升級~改裝成P8400

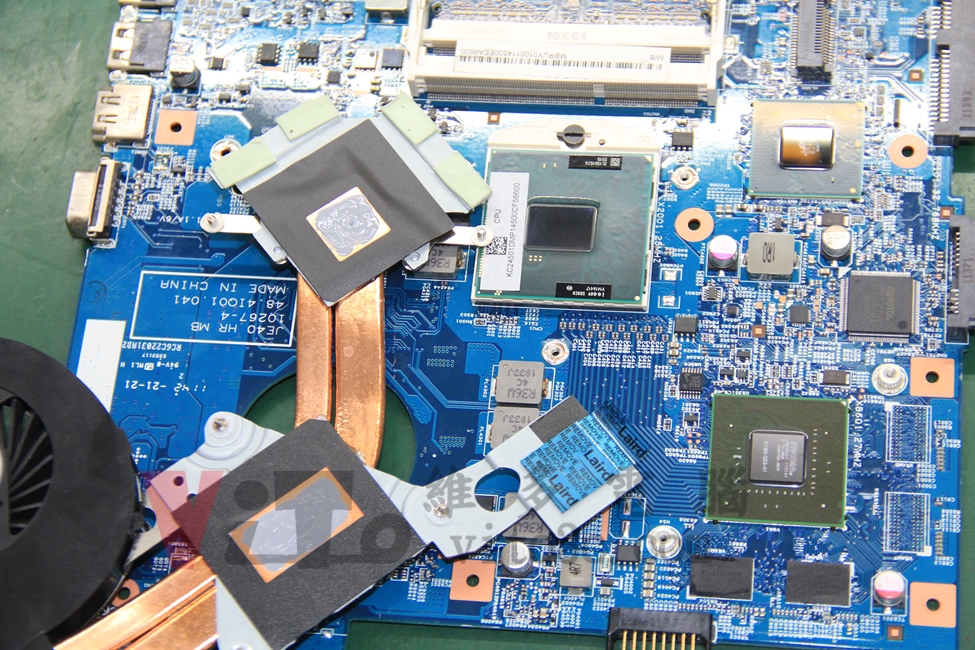

原廠的CPU散熱膏硬化 顯示卡採用導熱墊片

但因為導熱墊會自然耗損 有破裂情形

散熱膏重上 採用COOLERMASTER PTK-L01

顯示卡的部分採用訂製厚度的銅片

(銅片改裝前後測試參考~請點我)

CPU與顯示卡晶片面都採用無塵布擦拭 且不會造成鏡面刮傷

完全改良病解決原廠導熱墊的散熱不佳及消耗問題

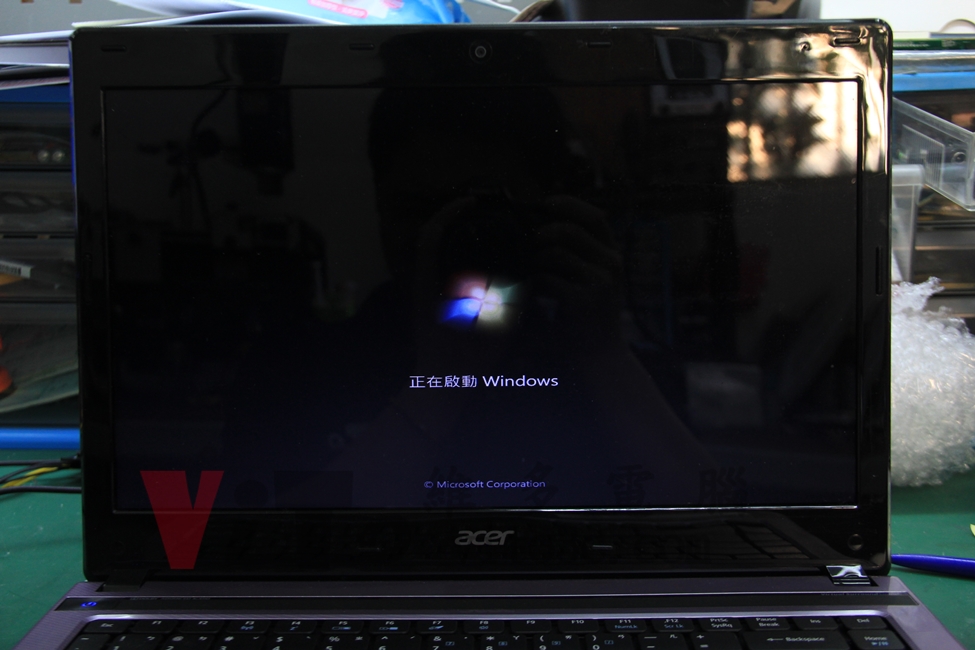

開機測試

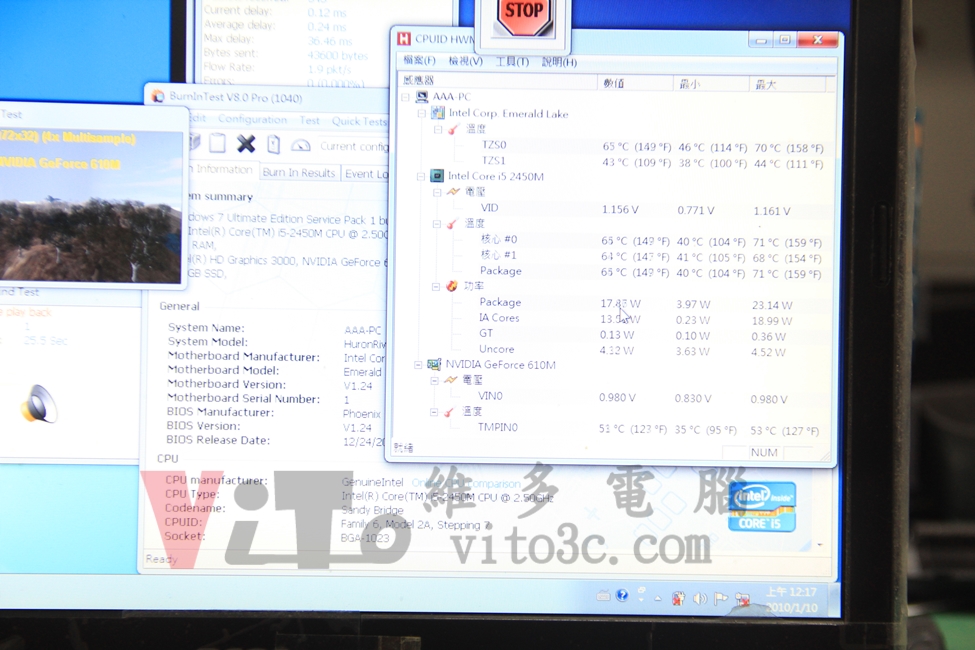

測試無誤

完修…

機器完修後可以參考 筆電散熱基礎清潔篇 (新舊筆電都適用喔!) ↓http://blog.xuite.net/vito3c/twblog/208128155
