(筆電維修)宏碁 ACER ASPIRE 4736ZG 不定時當機~不定時斷電關機~開機斷電無法開機成功~CPU核心供電異常維修實例

客戶:土城 江小姐

品牌型號:碁 ACER ASPIRE 4736ZG

故障原因:不定時當機~不定時斷電關機~開機斷電無法開機成功~CPU核心供電異常

維修方向:更換故障的NEC高分子電容

CPU核心供電故障~示波器驗證詳解篇(ACER 4736ZG)

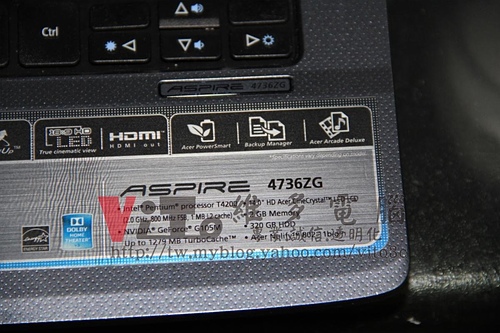

看一下主角

開機的樣子

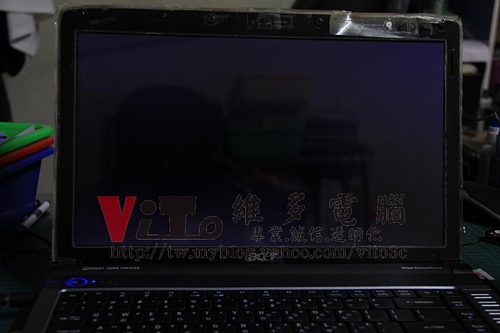

開機後不定時當機~不定時斷電關機

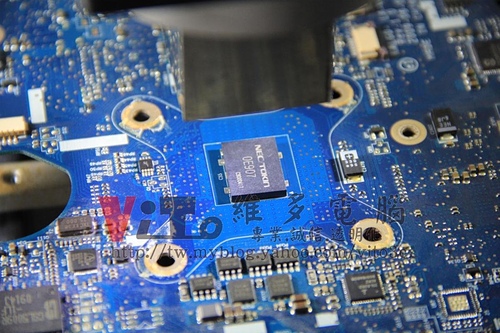

解焊故障的NEC電容

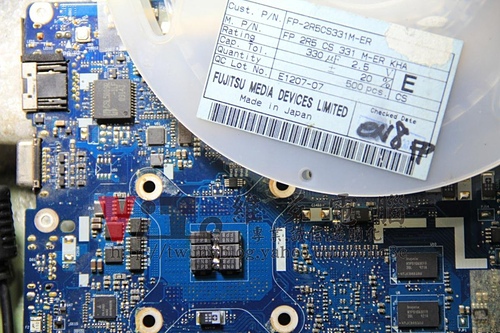

更換的電容為多數機種採用的鉭質電容

為日本製造的富士通LOW ESR鉭質電容330UF/2.5V*6顆

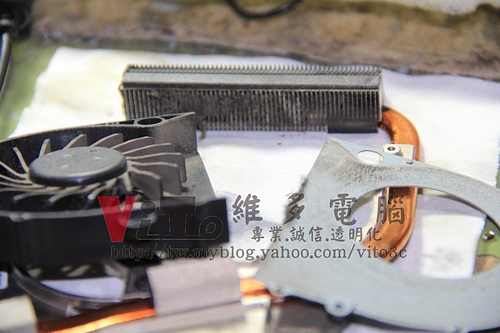

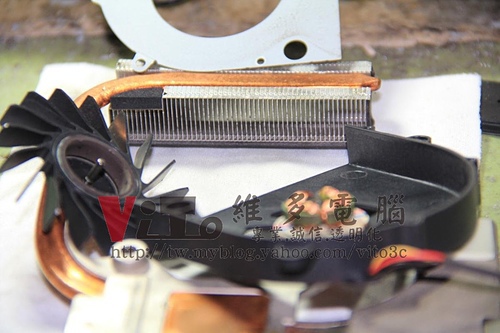

風扇及散熱器清潔

散熱膏重上~採用COOLERMASTER PTK-L01

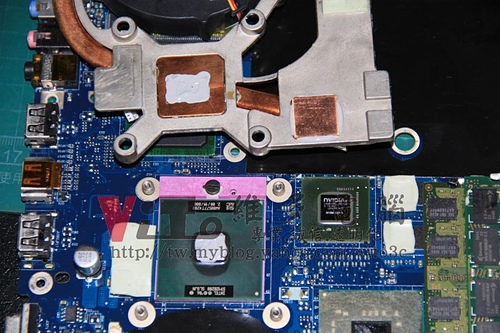

顯示卡墊上銅片加壓~增加導熱係數

顯卡部分為白色封裝的改良型晶片~所以短期間內不會有故障疑慮

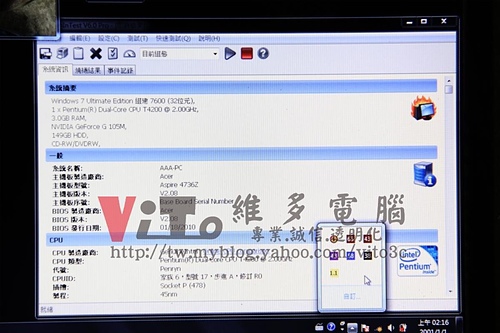

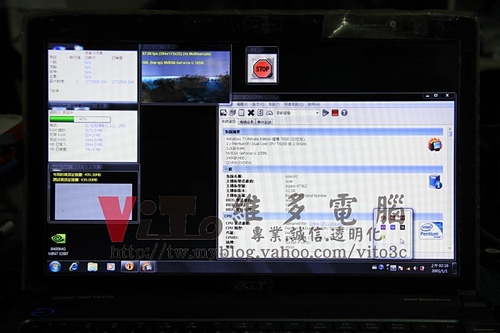

開機測試~並監控溫度有無異常

測試無誤~完修
