(筆電維修)華碩 ASUS F6VE 開機沒畫面~開機黑畫面~無法顯示~ATI顯示卡故障維修實例

客戶:五股 郭先生

品牌型號:華碩 ASUS F6VE

故障原因:開機沒畫面~開機黑畫面~無法顯示~ATI顯示卡故障

維修方向:更換ATI HD 4570 過熱故障的顯示卡

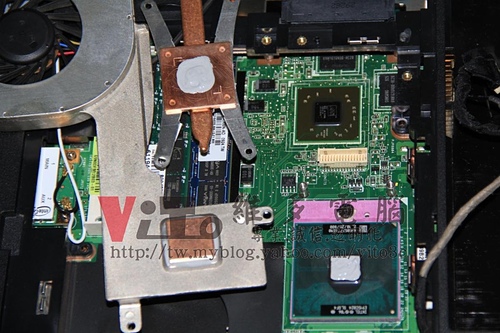

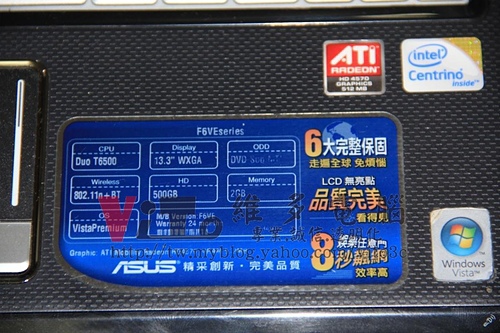

看一下主角

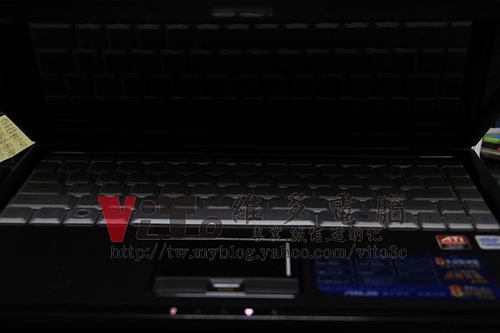

開機的樣子

開機後

解焊顯示卡晶片

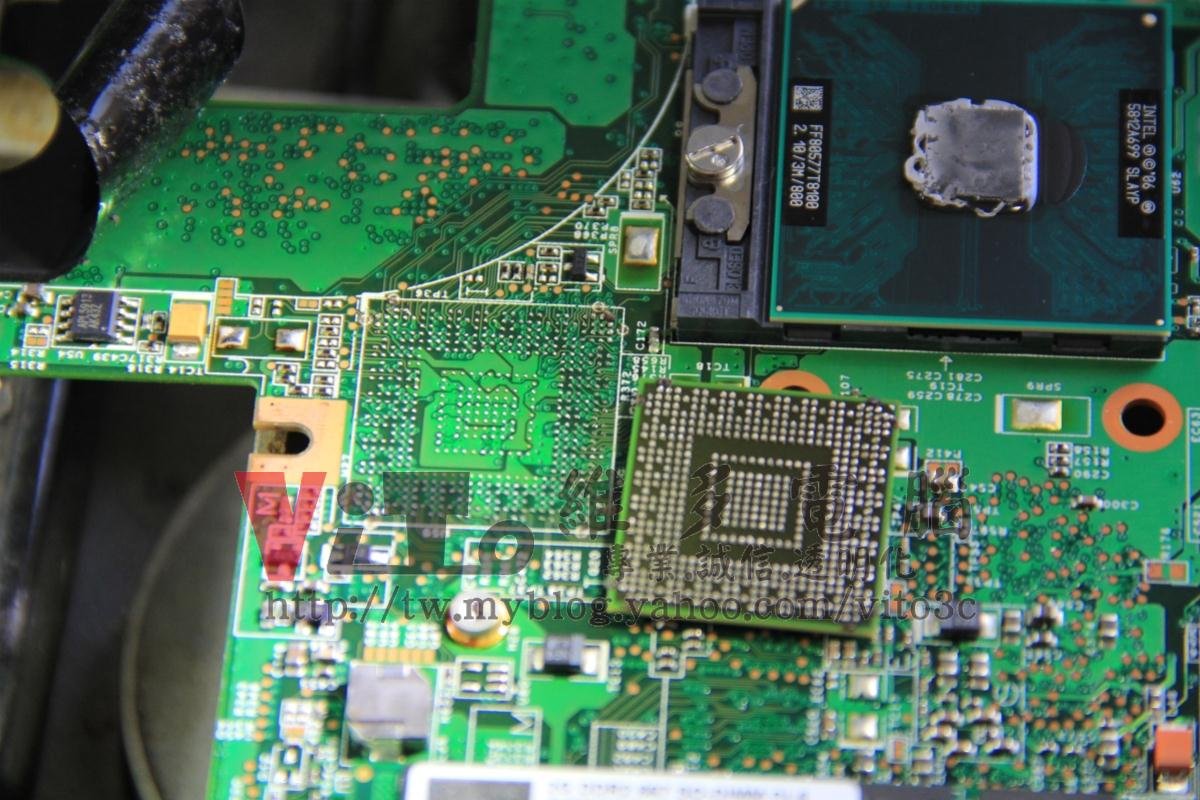

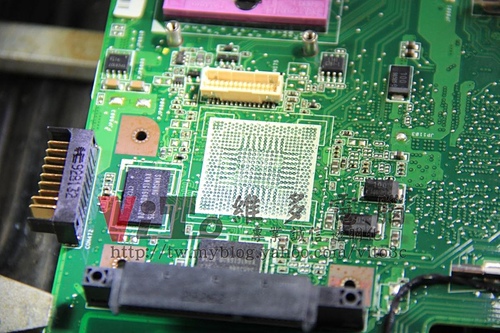

解焊後的樣子

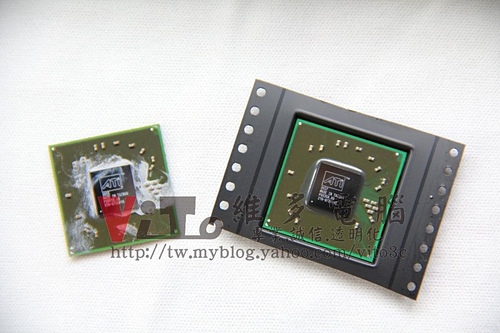

待更換的晶片為全新的216-0728018顯示卡晶片

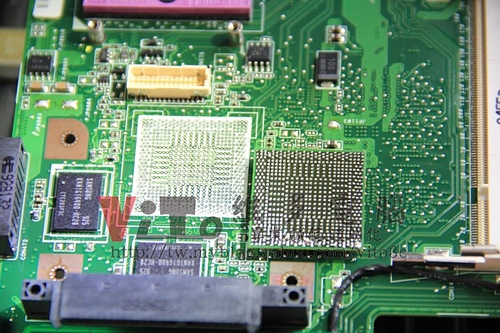

焊點除錫

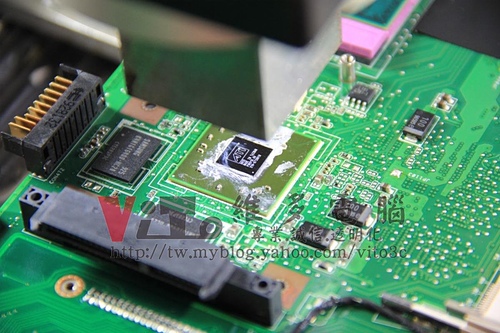

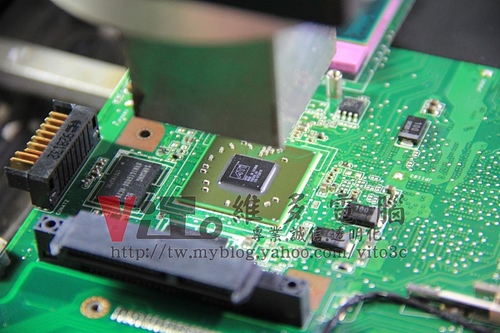

回焊晶片

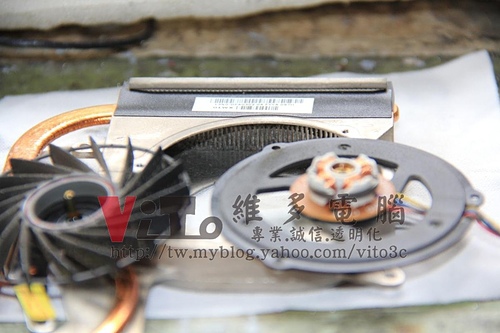

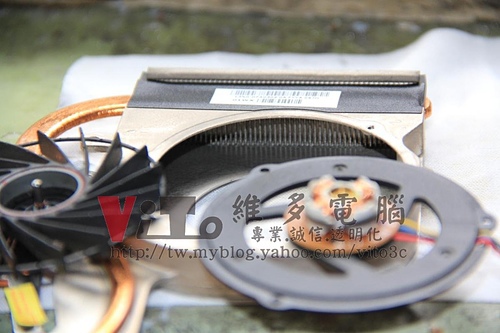

風扇及散熱器清潔

散熱膏重上~採用COOLERMASTER PTK-L01

顯示卡墊上銅片加壓~增加導熱係數

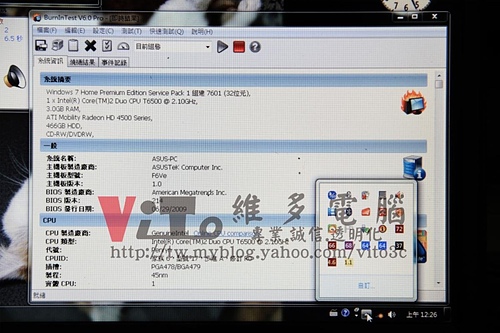

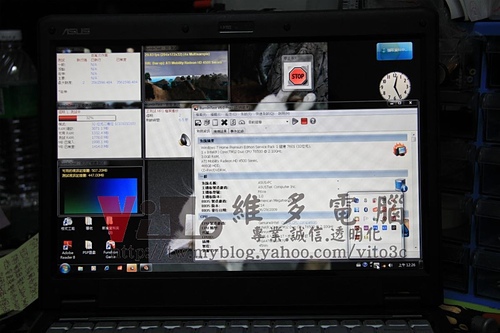

開機測試~並監控改裝銅片後的溫度有無異常

測試無誤~完修
