(筆電維修)華碩 ASUS W7S 顯卡過熱故障~多格小畫面~畫面分割~NVIDIA顯卡升級改良晶片維修實例

客戶:高雄市 寄修

品牌型號:華碩 ASUS W7S

故障原因: 顯卡過熱故障~多格小畫面~畫面分割~顯示卡過熱故障通病

維修方向:更換GEFORCE 8400M G升級2012年G86-631-A2改良晶片

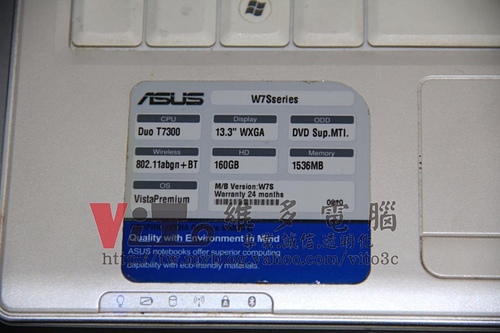

看一下主角

開機的樣子

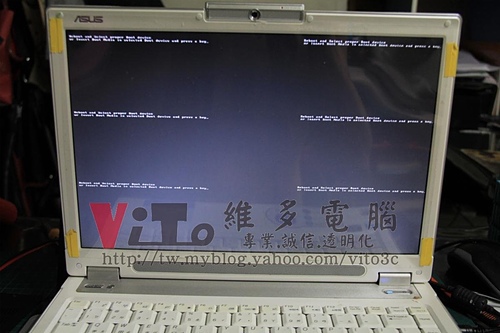

開機後多格小畫面~顯示異常~顯卡故障導致

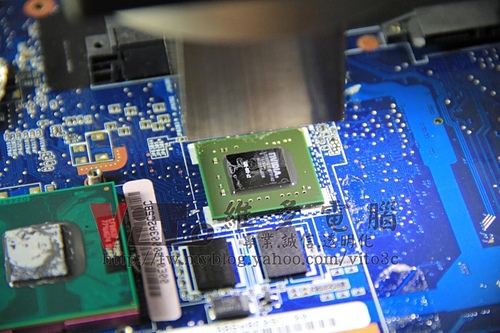

解焊晶片

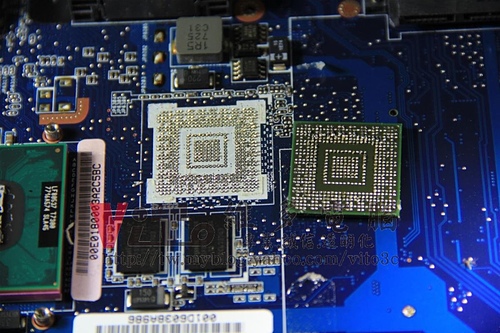

解焊後的樣子

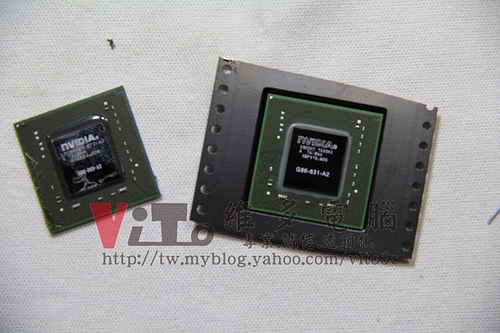

待更換的晶片為2012年週期的改良型G86-631-A2~白色封裝晶片

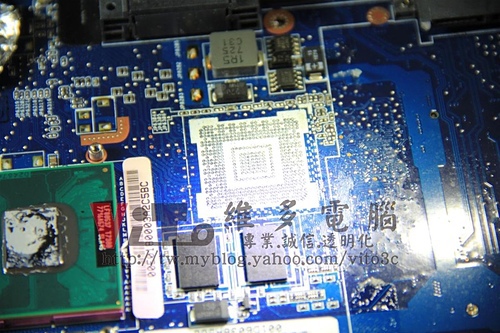

焊點除錫

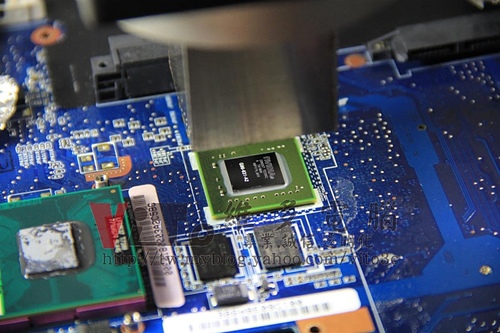

回焊晶片

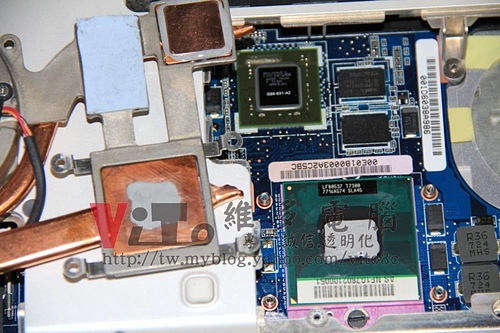

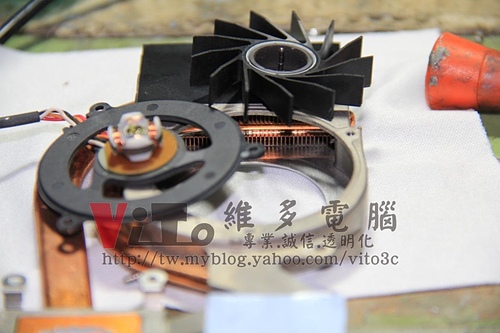

風扇及散熱器清潔

散熱膏重上~採用COOLERMASTER PTK-L01~GPU一併改裝銅片加壓

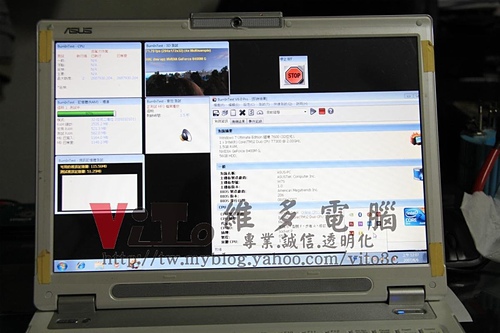

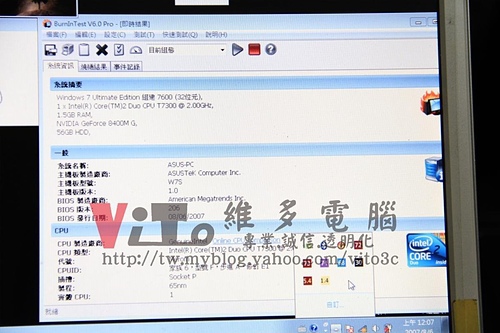

開機測試~並監控改裝銅片後的溫度有無異常

測試無誤~完修
