(顯示卡維修)NVIDIA GeForce 9800 GX2 抓不到顯示卡~無法開機~開機黑屏~破圖雪花維修實例



客戶:彰化 自送件



品牌型號:NVIDIA GeForce 9800 GX2



故障原因:抓不到顯示卡~無法開機~開機黑屏~破圖雪花



維修方向:針對GPU製作BGA REWORK驗證

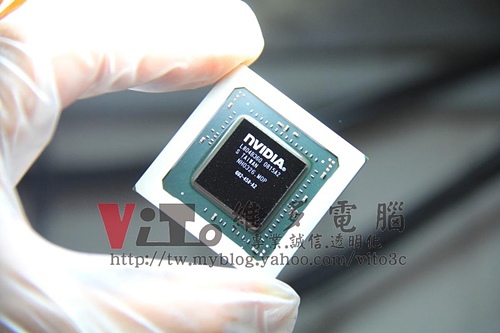

看一下主角



GeForce 9800 GX2那就是兩片9800做SLI共用一片散熱器

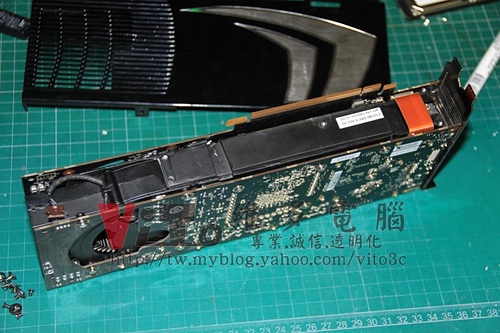

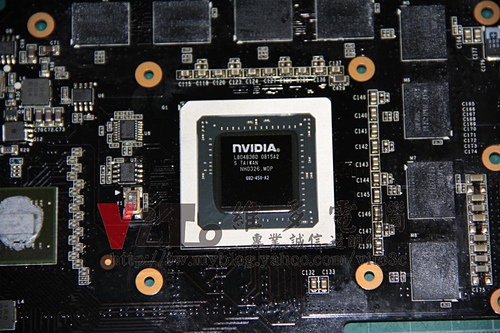

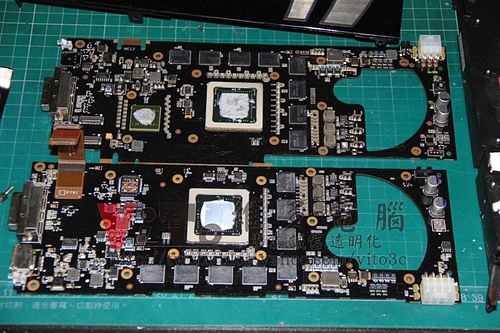

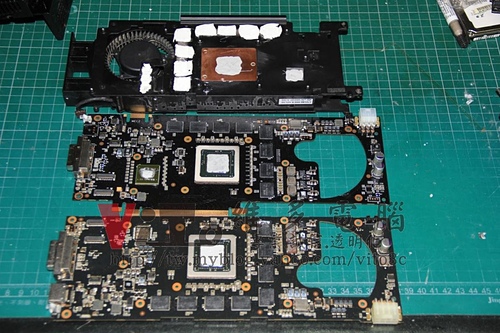

拆解後的樣子





分成主要與次要的卡版兩片~主要的卡板有PCI-E插槽



先解焊主卡板的晶片

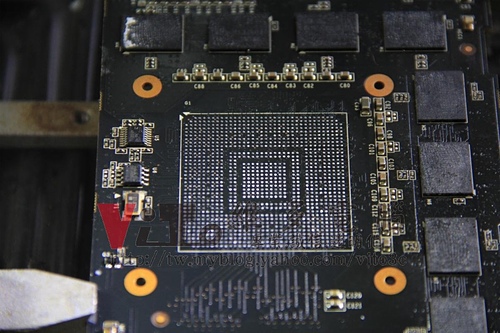

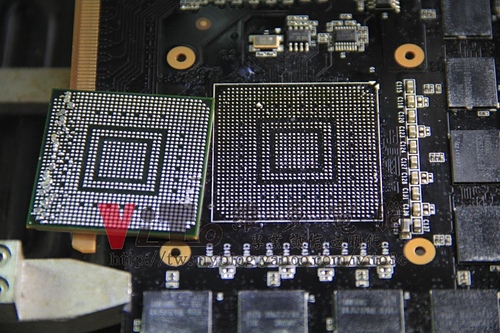

GPU解焊後的樣子



將GPU的BGA焊點重上GP錫球



晶片正面清潔

焊點除錫

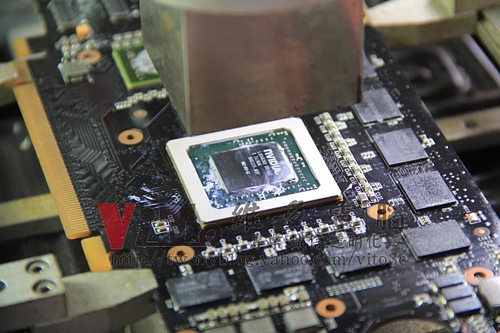

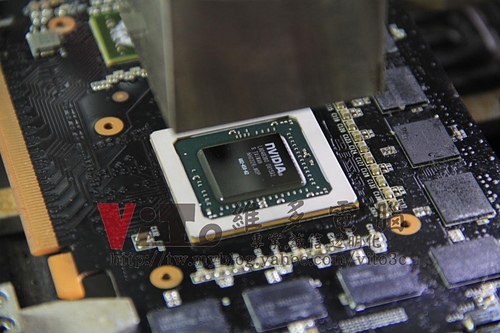

回焊晶片

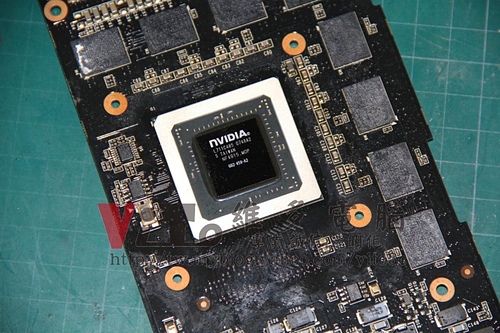

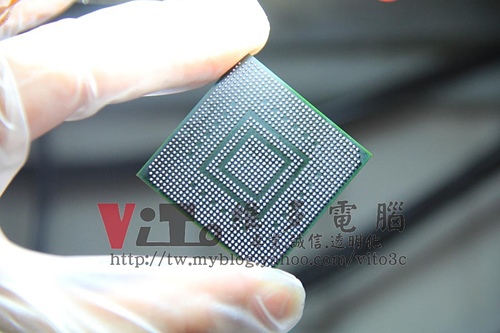

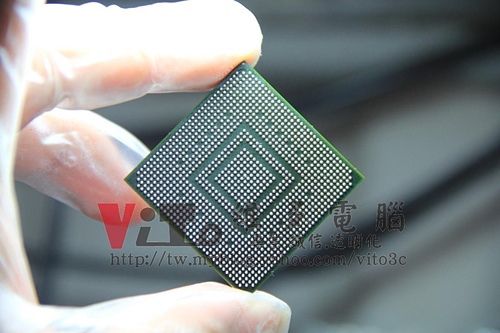

晶片正反面的樣子

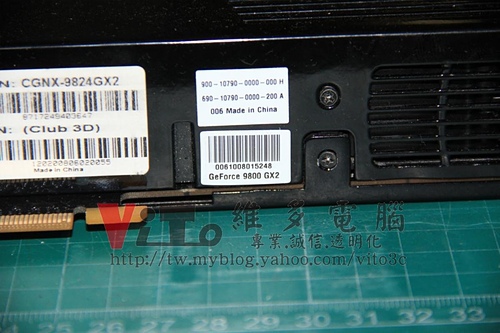

背面的貼紙都在~也沒有烤焦或發黃的情形



再來REWORK次要的卡板~沒PCI-E插槽

解焊晶片後的樣子

一樣是重上GP錫球

焊點除錫

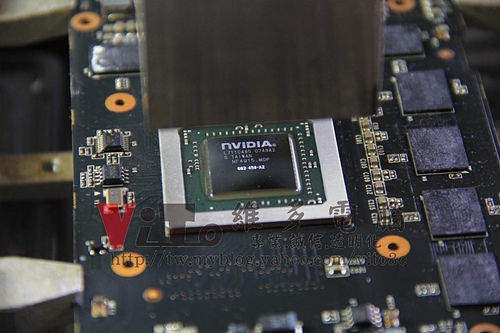

回焊晶片~晶片錨點與主要卡板不同方向

看一下顯卡的正面

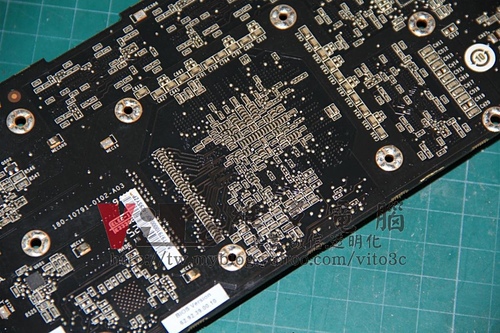

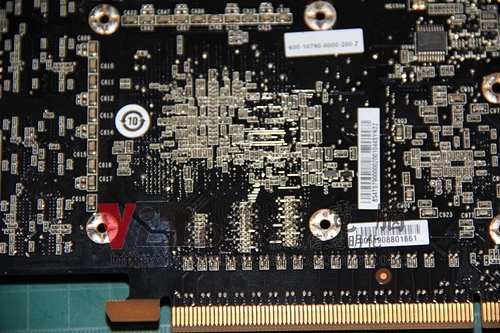

再看一下顯卡的背面

貼紙一樣沒有焦黃及烤焦脫落的問題



風扇及散熱器清潔後

散熱膏重上~採用COOLERMASTER PTK-L01



組裝起來

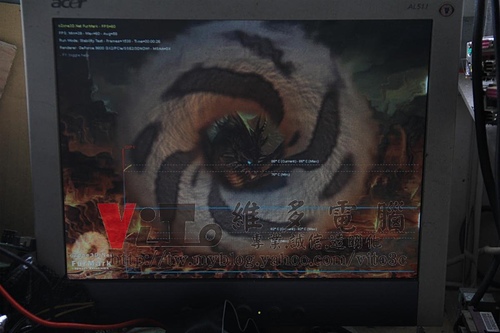

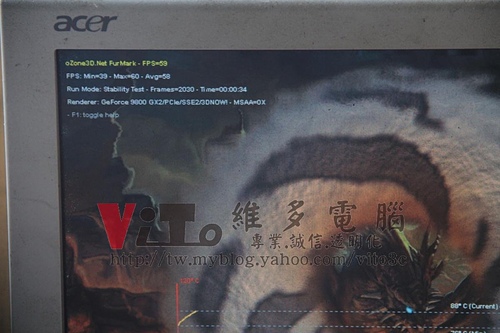

開機測試~並監控改裝銅片後的溫度有無異常



測試無誤~完修

忘了拍燒機30分鐘後的畫面~不過此卡真的很熱情…

均溫都在100~105度~整個機殼都燙的



這麼大顆的晶片烤起來~溫度控制得宜

筆電都小晶片來的…

所以做筆電絕對不會有高溫掛掉板子的情形
