(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

歡迎分享文章



客戶:新竹 駱先生

品牌型號:華碩 ASUS W7S series

故障原因:影像六畫面~顯卡過熱故障~NVIDIA顯卡通病~畫面異常~無法開機

維修方向:更換NVIDIA 8400MG升級G86-631-A2溫控型GPU

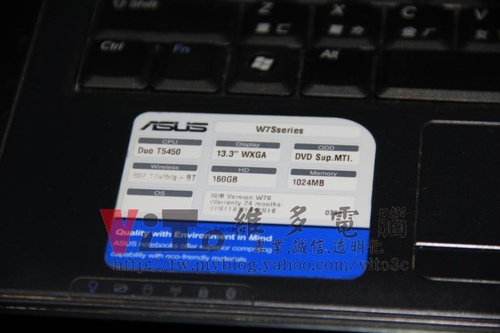

看一下主角

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

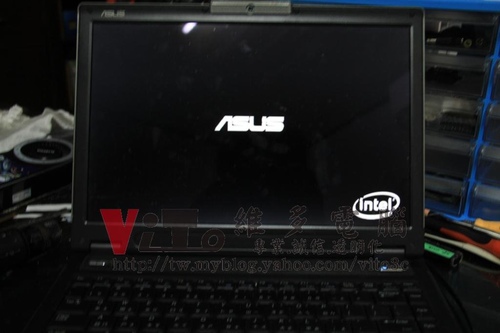

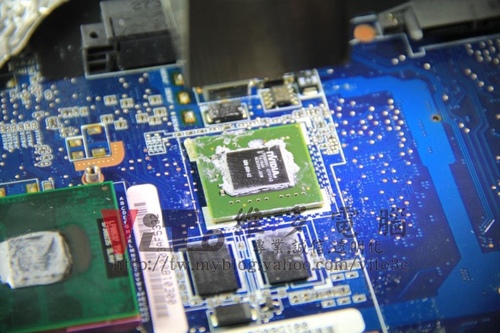

在未熱機前~顯卡顯示六畫面~熱機後畫面正常~過熱會有當機問題

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

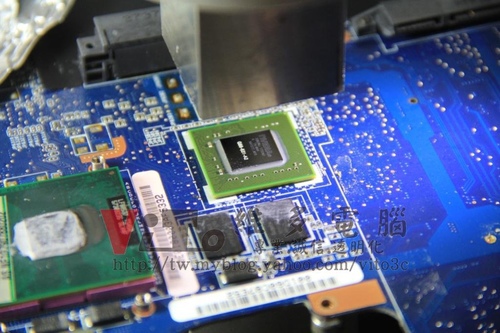

解焊故障的顯卡晶片

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

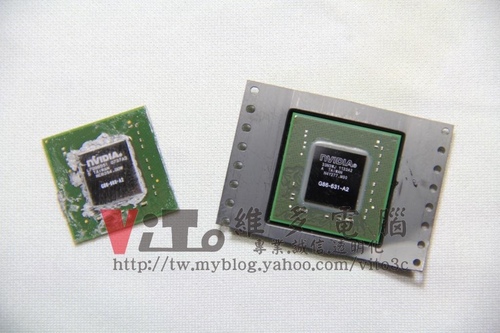

待更換的晶片為2011年33週的G86-631-A2~溫控型白色封裝晶片

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

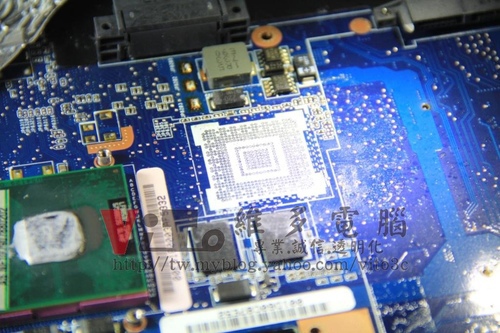

焊點除錫

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

回焊晶片

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

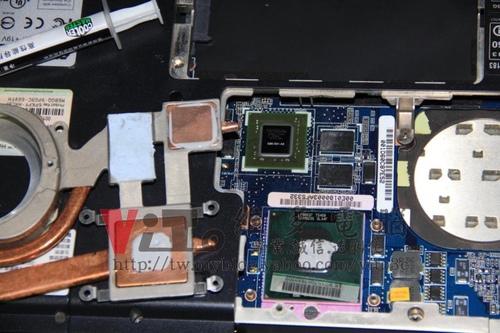

CPU上新的散熱膏~顯卡墊上紫銅片

客人有拆下風扇清理忘了附上~補寄給小弟燒機測試

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

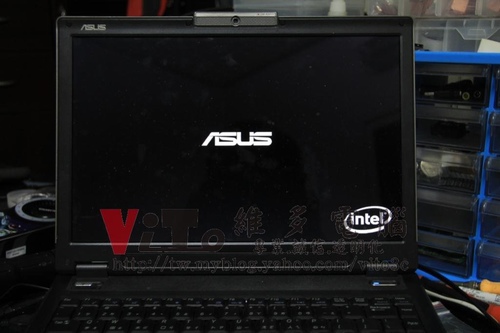

開機測試

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

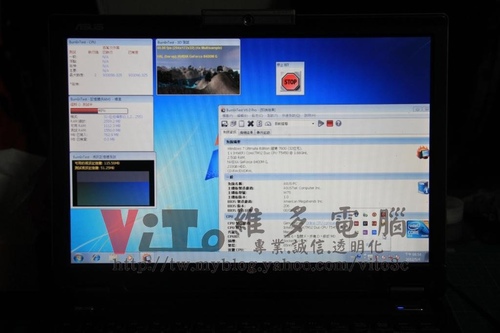

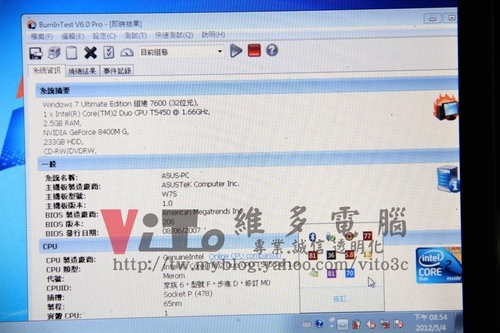

燒機測試

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

(筆電維修)華碩 ASUS W7S 顯示六畫面分格~8400M G顯卡過熱故障通病~升級溫控顯卡維修實例

顯卡大約在70度左右無溫升~CPU最高溫達到81度

測試無誤~完修
