(筆電維修)華碩 ASUS W7J 畫面全白~開機白屏漸漸出現彩線條~NVIDIA顯卡過熱故障維修實例

客戶:台中 黃先生

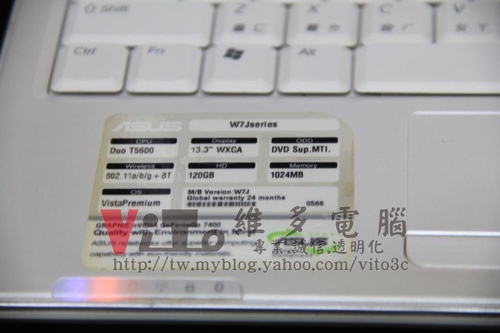

品牌型號:華碩 ASUS W7J series

故障原因:開機畫面全白~開機白畫面有彩色線條~GO7400顯卡故障通病~無法開機

維修方向:更換NVIDIA GO7400升級溫控型QD-NVS-110MT-N-A2(7400T)顯卡

看一下主角

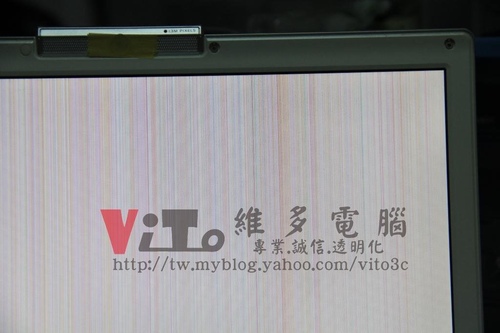

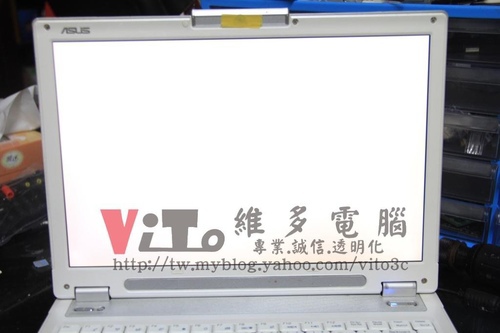

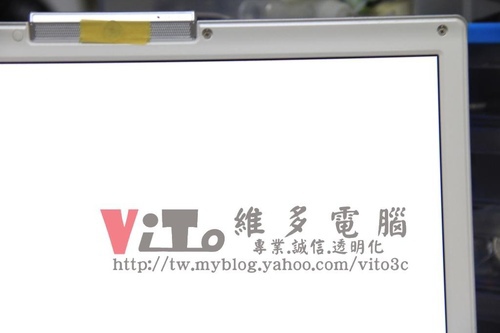

畫面全白~然後有彩色線條~破圖線條

此機有送過原廠換板子

起泡又有封膠~SN板號有RE過~通常都是良板來的…

3900~5000大洋~換起泡顯卡= =a

此篇也是起泡良板

http://tw.myblog.yahoo.com/vito3c/article?mid=2178

原廠外包商品質要加強了

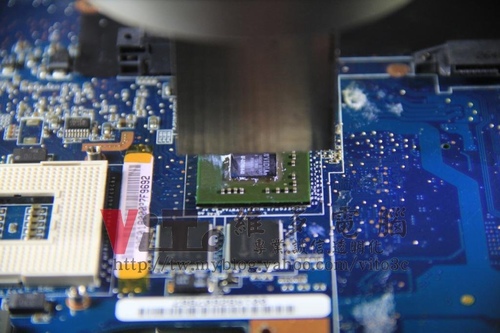

上機姐焊GPU晶片

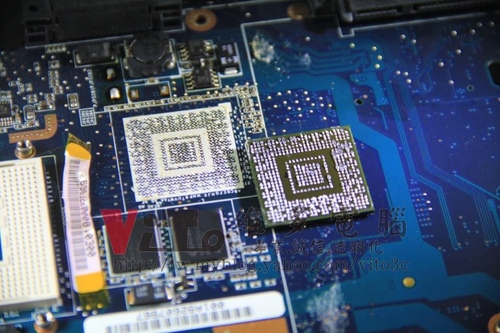

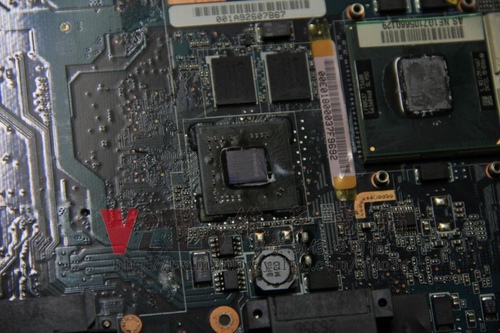

解焊後的樣子

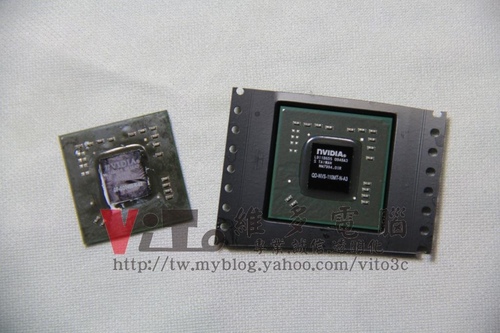

更換溫控型GPU~QD-NVS-110MT-N-A2(GO7400T)

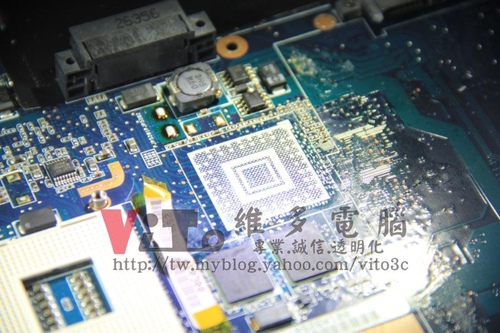

焊點除錫

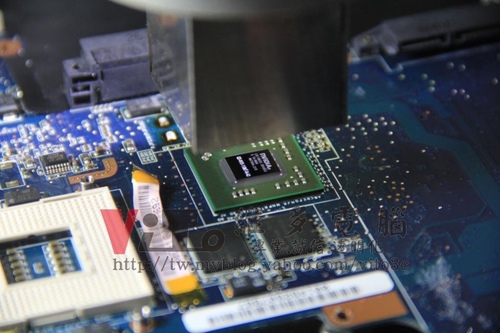

回焊晶片

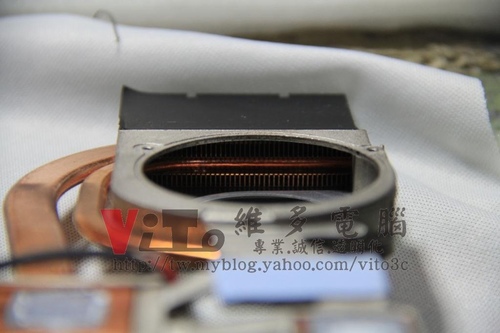

完整清理散熱器

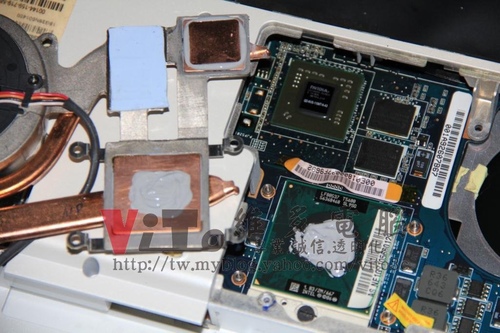

散熱膏重上顯卡墊上紫銅片加壓~增加導熱係數

散熱膏採用COOLERMASTER PTK-L01

燒機測試

沒上傳到照片後補
