(筆電維修)惠普 HP Pavilion DV2000(DV2603TX) 開機綠色線條~顯卡故障六畫面分割~NVIDIA顯卡故障通病維修實例

客戶:台南

品牌型號:惠普 HP Pavilion DV2000之DV2500 (DV2603TX)

故障原因:開機綠色線條~顯示六個小畫面分格~NVIDIA 8400顯卡故障

維修方向:更換NVIDIA顯卡8400~升級溫控型GPU~G86-631-A2

看一下主角

開機後畫面分成六小格

而且有綠色線條~駭客任務(誤)

故障的顯卡晶片G86-603-A2

上機拆焊晶片

解焊後的樣子

待更換的晶片為~2011年周期~白色封膠溫控型晶片G86-631-A2

焊點除錫

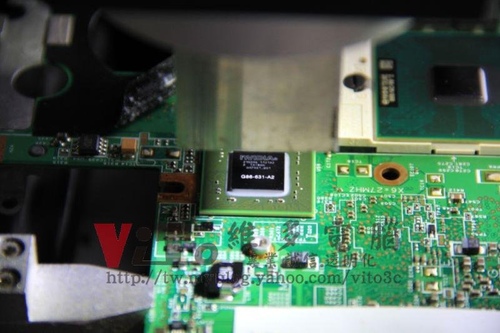

上機回焊晶片

散熱器清潔~出風口阻塞有點嚴重

清理後風扇軸心一併上油保養

顯卡墊上紫銅片~利用銅片加壓~增加導熱功能

開機小測下

燒機測試

CPU是T7250~溫度較高~顯卡部分是在78度左右

BIOS要順便刷一下~風扇轉速會略高~但不至於吵

完修啦!
