(筆電維修)華碩 ASUS F6S NVIDIA 9300顯卡故障通病~開機六畫面~過熱無法開機維修實例

客戶:台北市 陳小姐

品牌型號:華碩 ASUS F6S

故障原因:開機六畫面~有開機聲沒畫面顯示~進作業系統重開機~顯卡故障通病

維修方向:NVIDIA 9300MG顯卡故障~升級更換溫控型G86-631-A2顯卡晶片

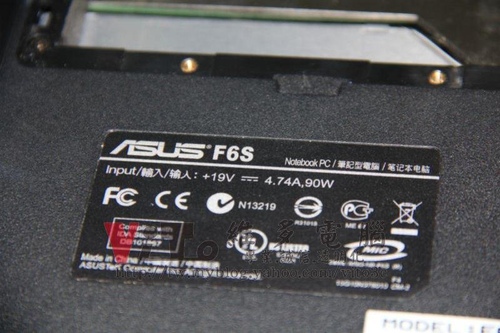

看一下主角

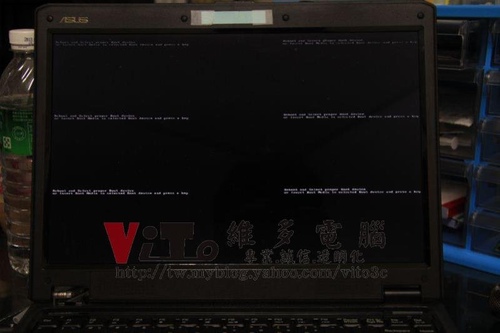

開機後的樣子~分割六格畫面

解焊故障的GPU

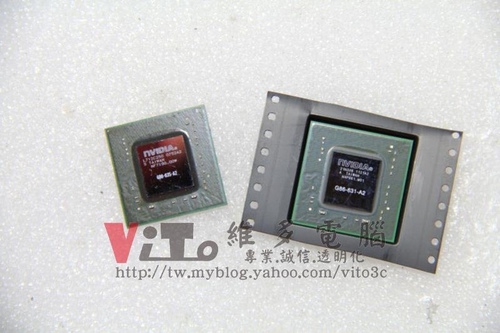

更換全新的2011年G86-631-A2~白色封裝的改良型顯卡

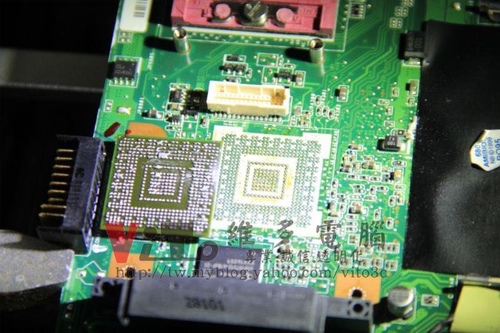

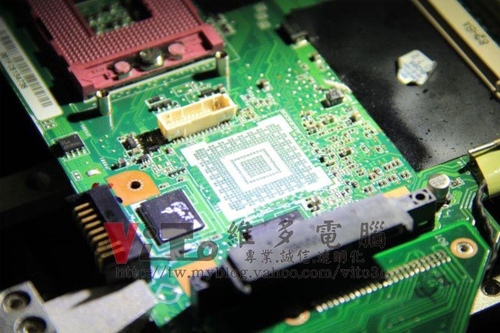

焊點除錫

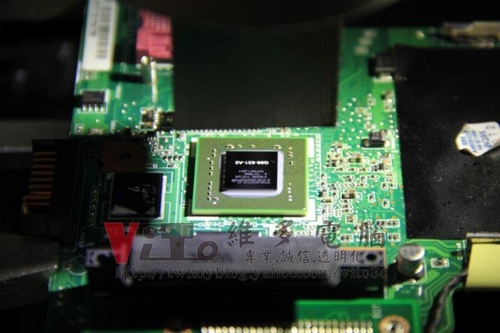

回焊晶片

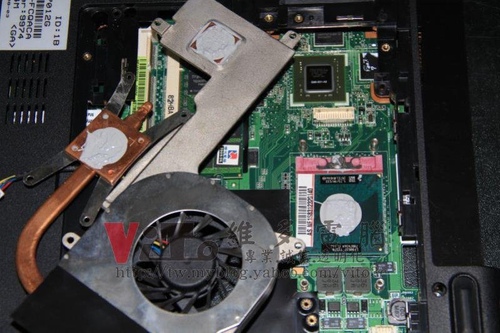

改掉顯卡原廠使用的導熱電~為顯卡墊上紫銅片~增加導熱係數

先開機小測

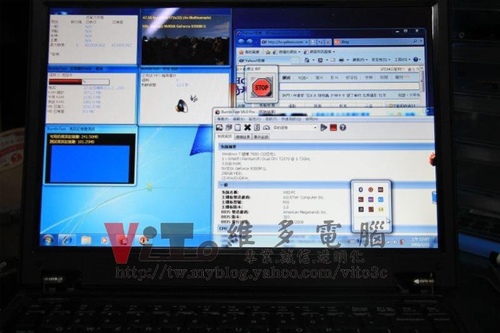

開機燒測

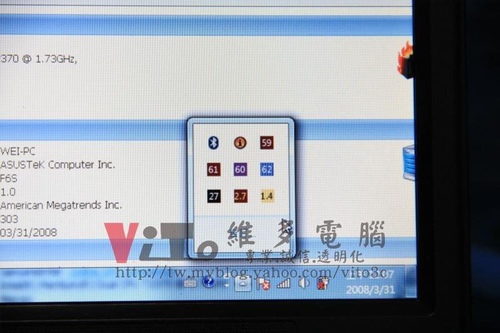

顯卡燒測溫度大約在62度

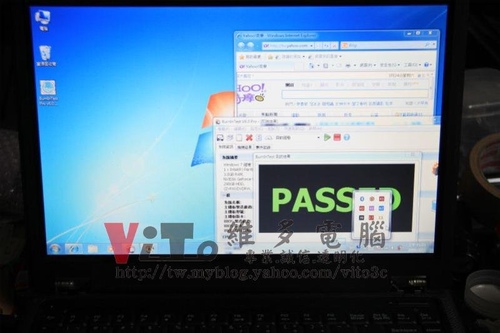

完成燒機週期

完修
