(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

歡迎分享文章



品牌型號:華碩 ASUS EAH6970/2DI2S/2GD5

故障原因:BGA顯卡晶片代工維修

維修方向:BGA顯卡晶片代工維修

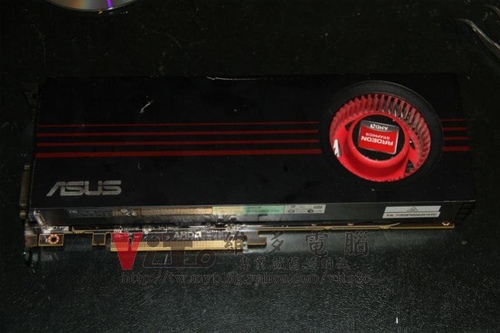

看一下主角

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

大塊頭顯卡~筆磚頭還大了說XD

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

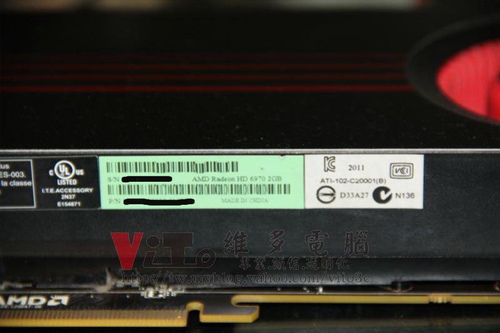

ATI6970

上機後抓不到顯卡

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

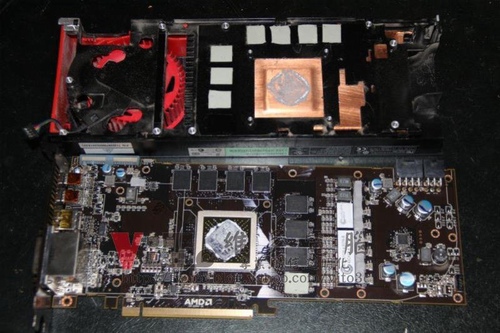

拆解顯卡後一覽

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

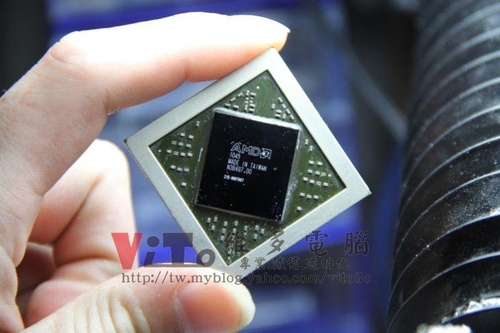

預代工晶片215-0708008

滿大顆的389MM

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

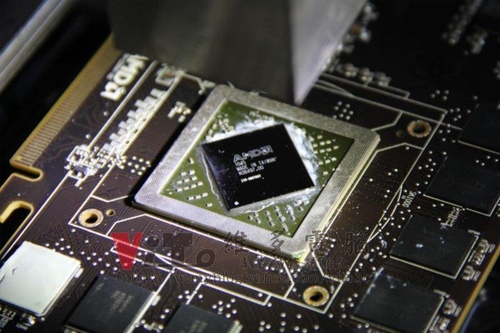

上返修台拆焊

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

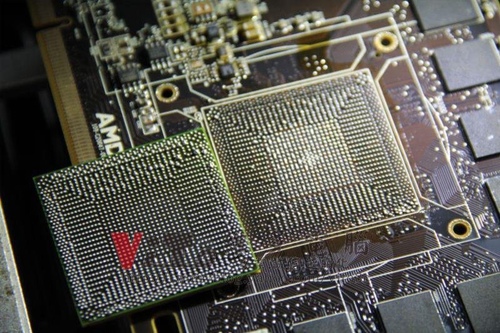

解焊後的樣子

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

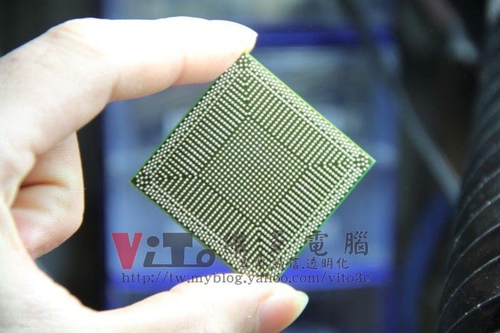

晶片植球作業

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

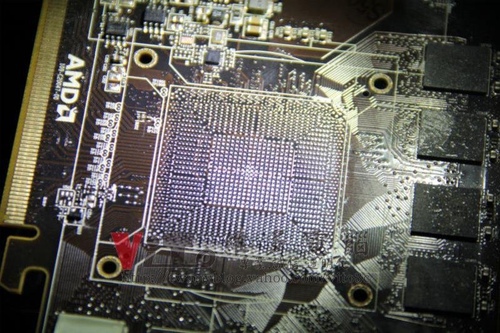

焊點除錫

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

回焊晶片

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

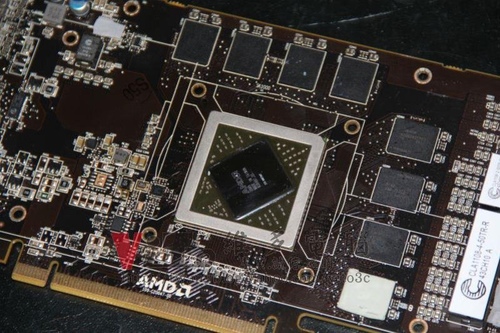

一樣是乾乾淨淨的

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

板背也沒變色烤焦

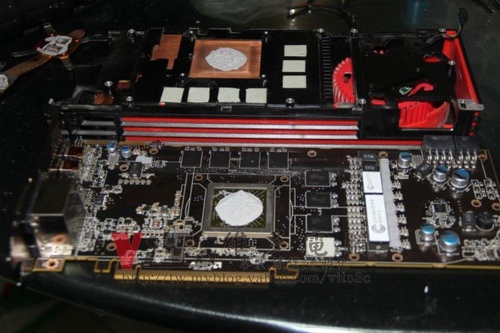

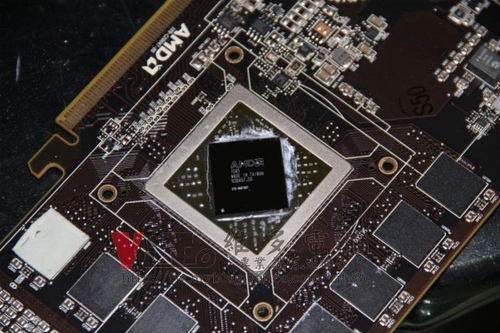

上散熱膏

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

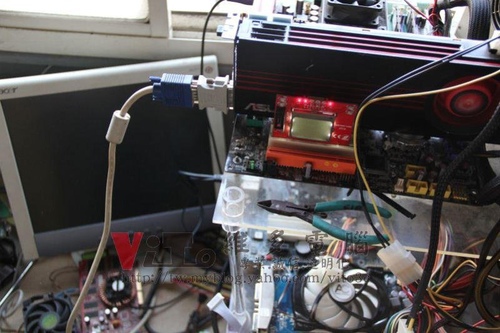

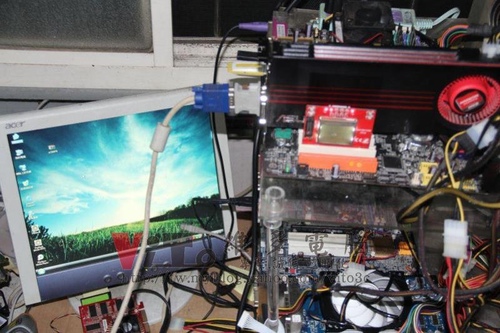

開機測下

(顯卡維修)華碩 ASUS EAH6970 2G BGA顯卡晶片代工維修實例

沒問題~交件
