(筆電維修)微星 MSI U100 開機沒畫面~開機後沒反應~無法開機維修實例

品牌型號:微星 MSI U100

故障原因:開機電源燈亮~沒畫面顯示~開機後沒反應~無法開機

維修方向:北橋故障導致無法與CPU通訊

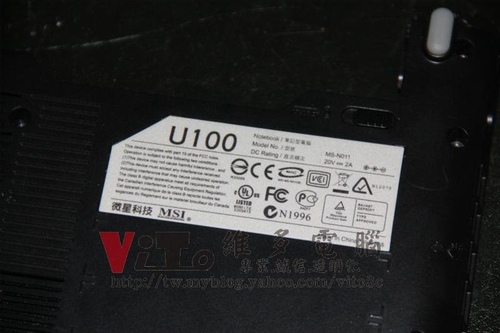

看一下主角

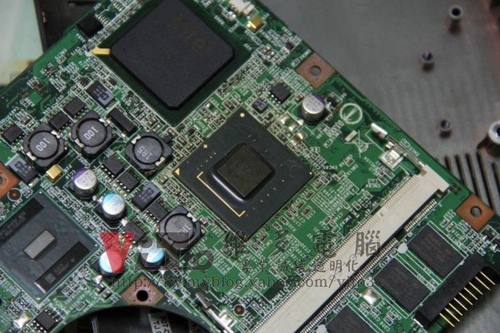

有被修過的北橋

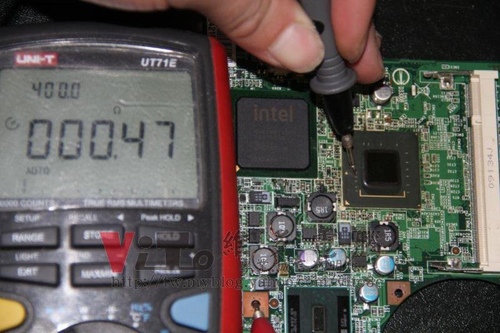

小測一下

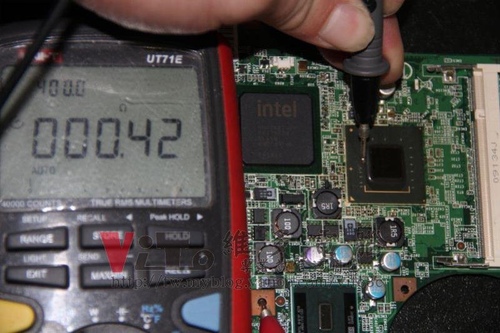

短路~且板子被烤到黑黑的

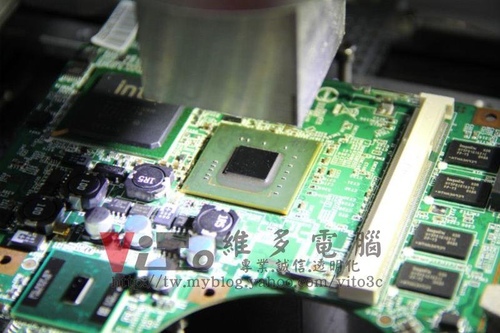

上機拆焊

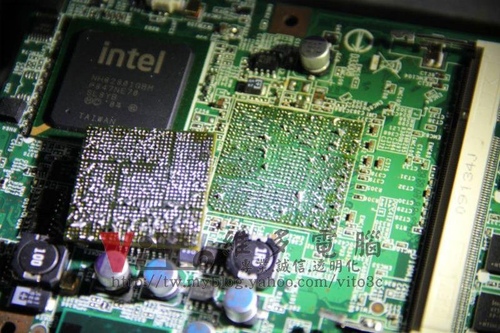

解焊後的樣子

更換一顆全新的

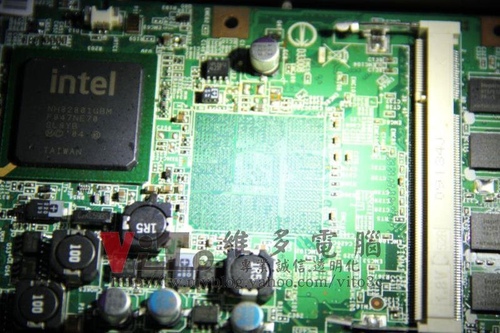

焊點除錫

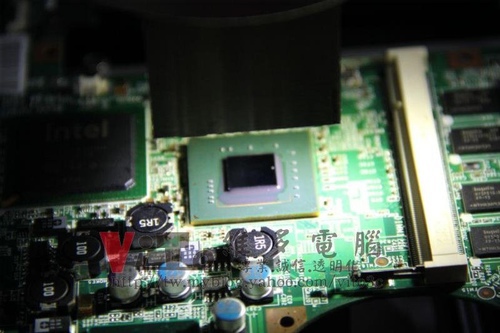

上機回焊

很可惜~由於是以客人的硬碟開機

不想公佈開機照片~小弟沒拍開機畫面就沒辦法驗證了~呵呵

完修
