品牌型號:SONY VAIO VGN-SZ476N/C
故障原因:風扇雜音及NVIDIA 7400顯卡處理
維修方向:風扇保養及7400溫控顯卡更換

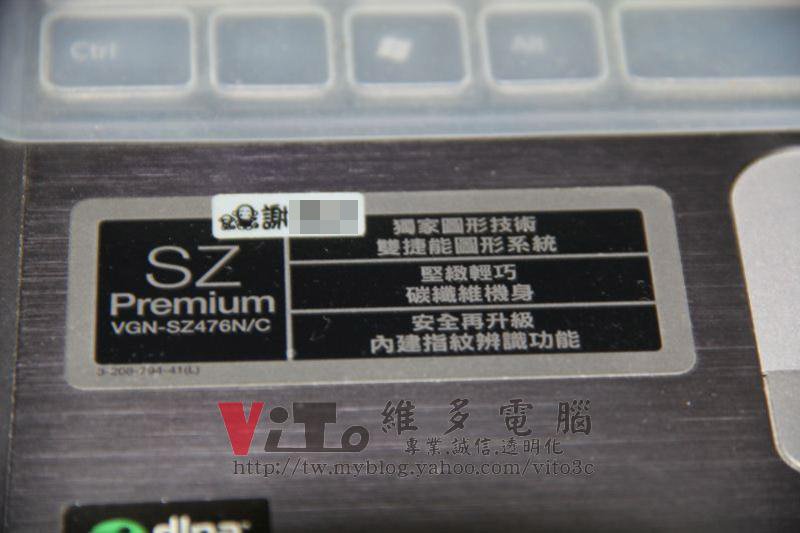

看一下主角
大家都知道SONY的機子不好修…
此機原獨顯開機正常~由於風扇有雜音
所以告知客人一併更換溫控型顯卡~較不易有糾紛
先來看顯卡的換修

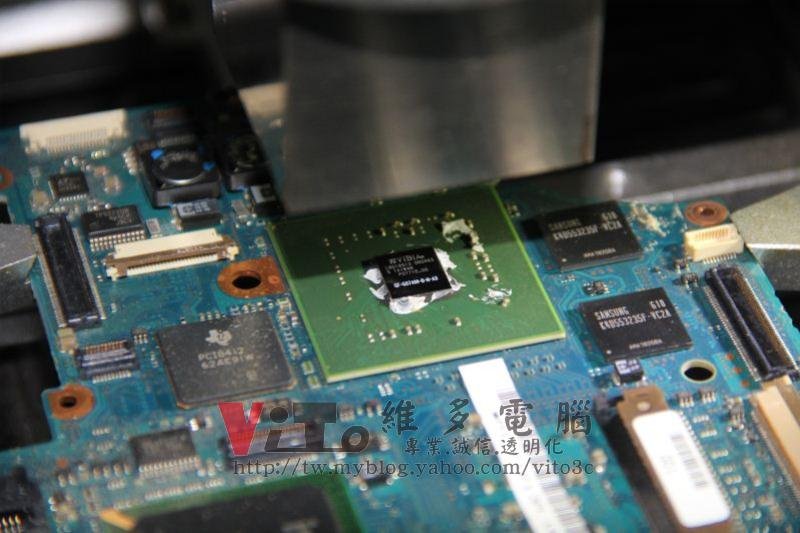

首先拆焊顯卡晶片

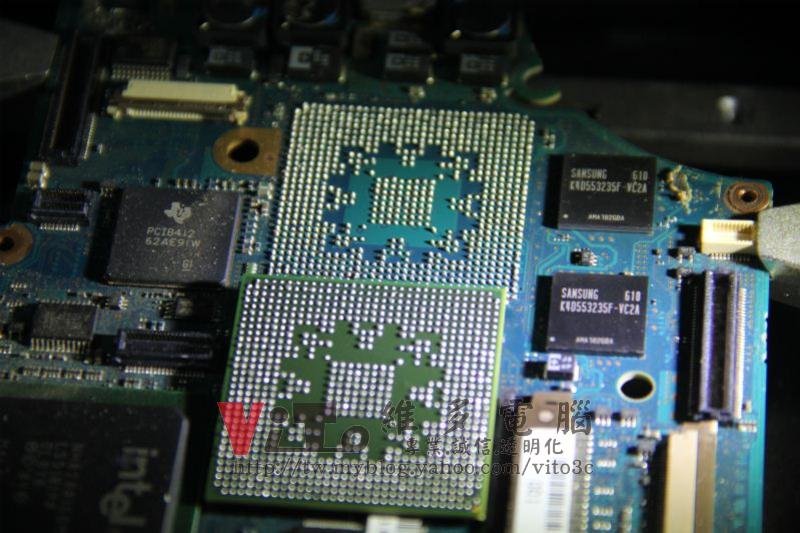

拆焊後的樣子…

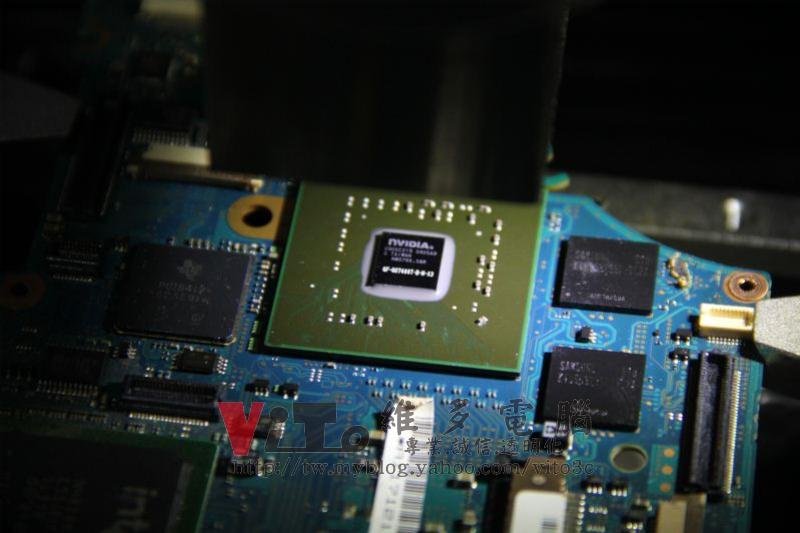

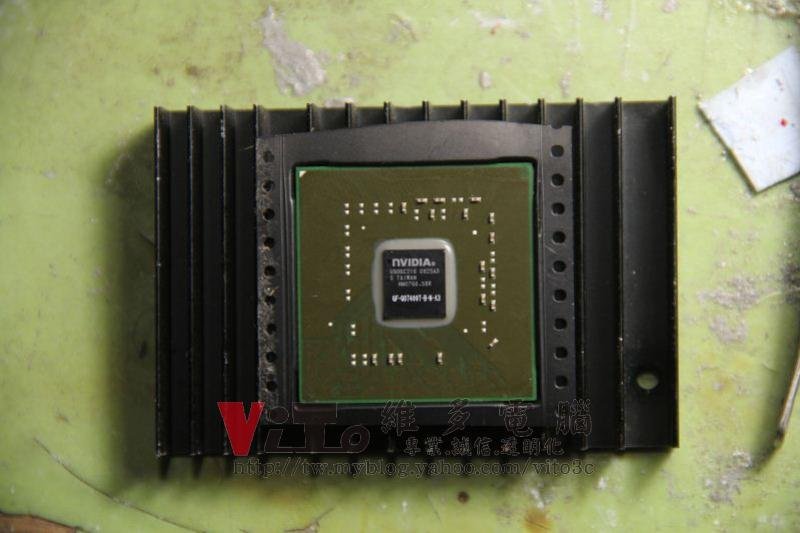

待更換的是溫控的7400T晶片

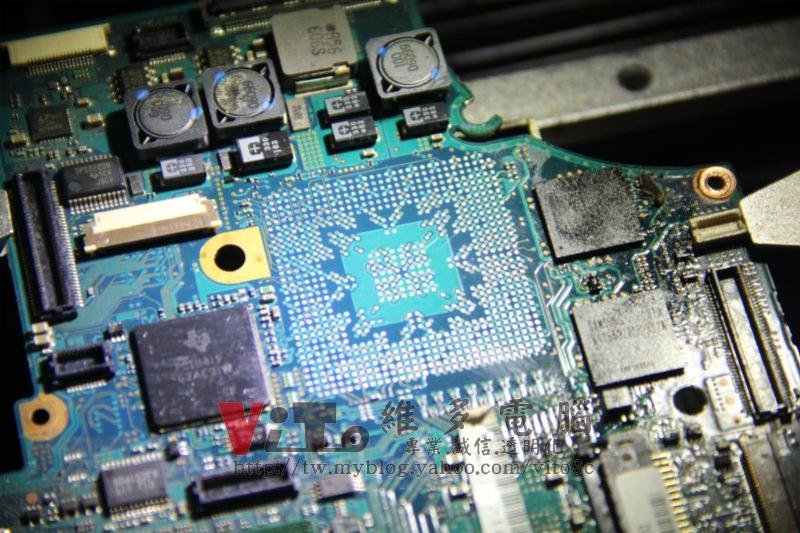

焊點除錫
上機回焊片

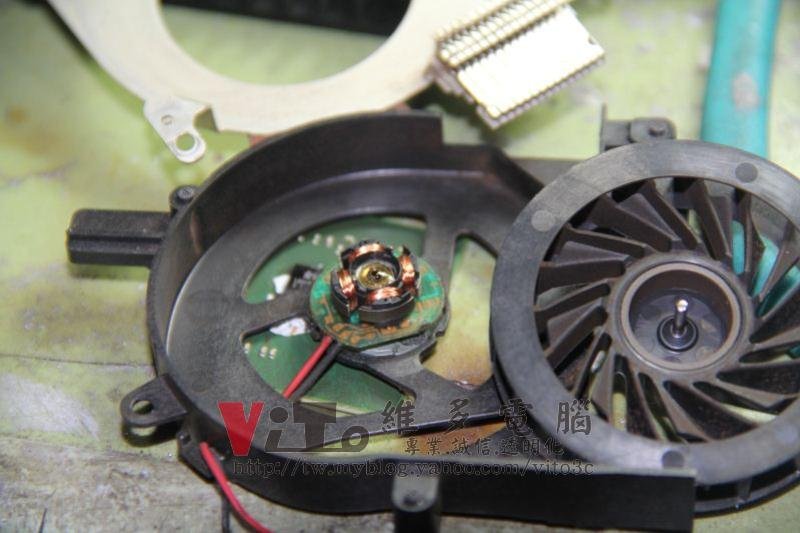

風扇上油保養

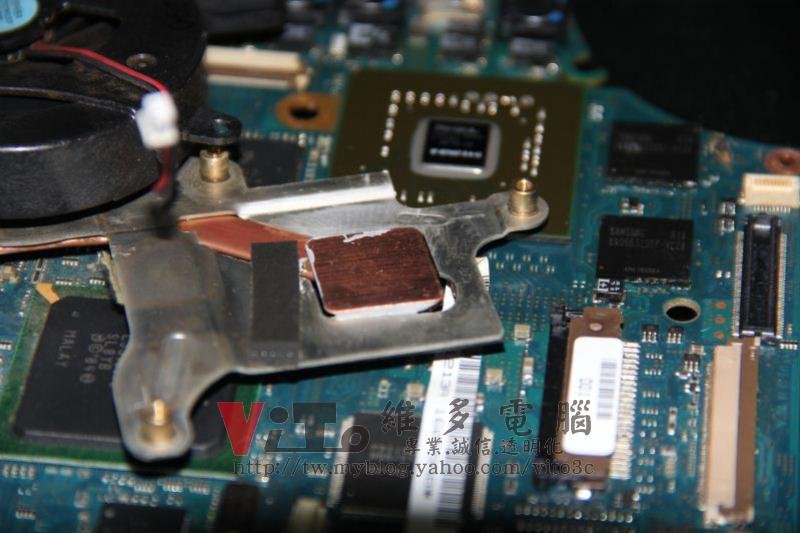

顯卡銅片加壓散熱
裝機後以獨立顯卡測試沒問題
但在客人來取件時…
進到作業系統測試時…又破圖= =a
後來先試著更換獨立顯卡的記憶體顆粒
SAMSUNG K4D553235F-VC2A
不過很可惜記憶體部分沒拍到照片~所以不多說
而再次試機是OK的

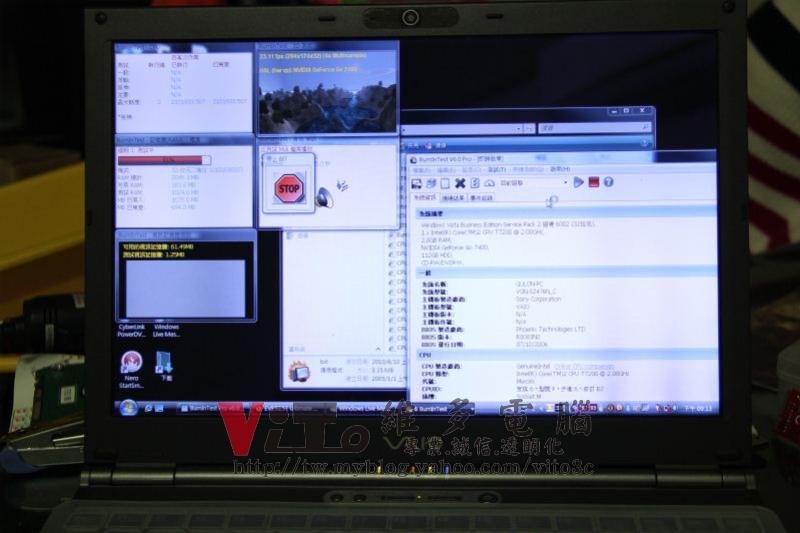

裝機完後~燒機大約20~30分左右機子斷電
再次開機後發現~電源燈亮後約1秒隨即斷電
再來以電源供應器測定電流是否進入保護
電流大約上升到100mA後斷電
很像是開機電路有問題~並非上電開機後進入保護

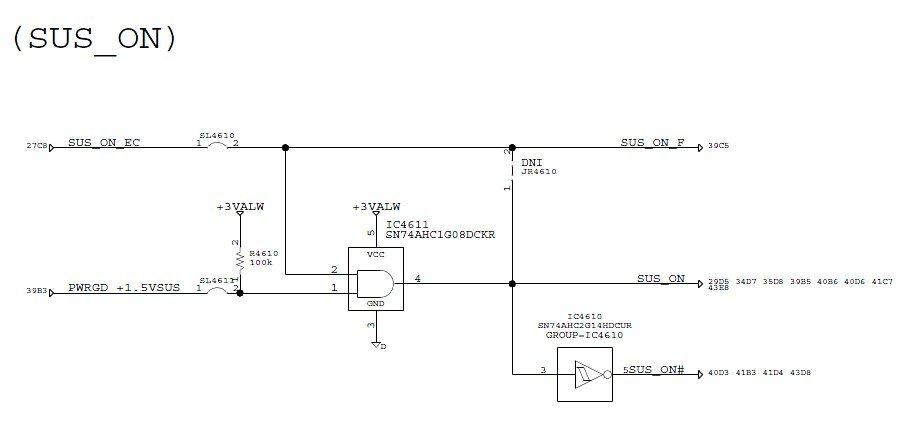

後來看下電路圖~找SUS ON處

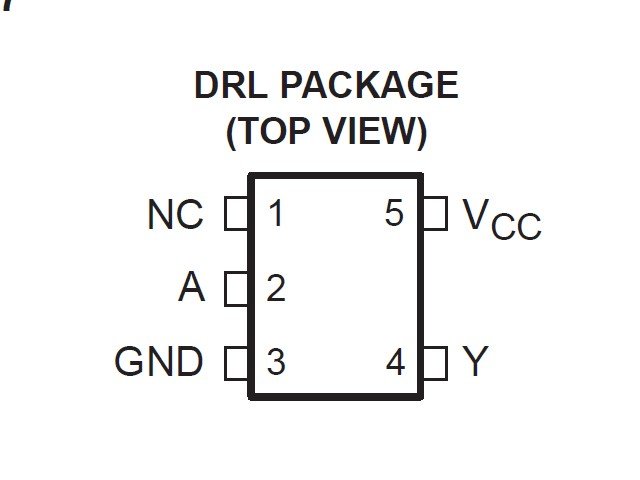

發現原廠IC4610 SMD CODE (AHU) SN74AHC2G14HDCUR
找不到該型號料件
改採以SMD CODE (AFC) 對照是SN74AHC1G14來替代使用

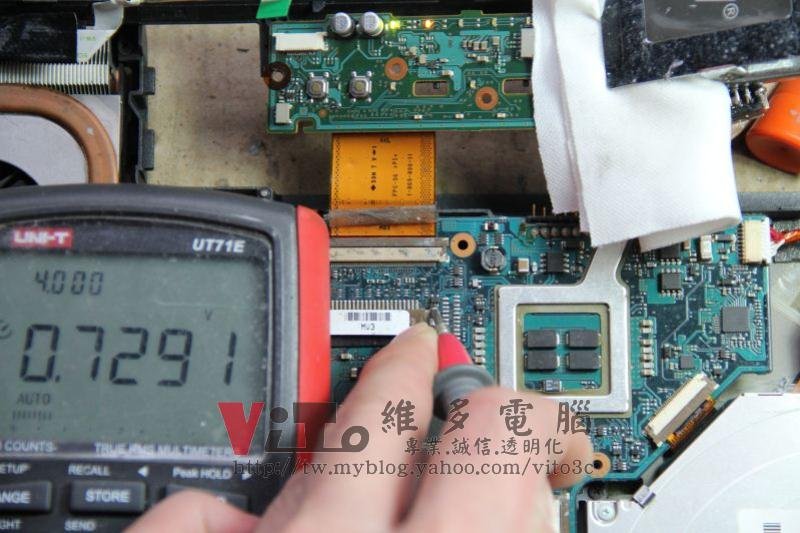

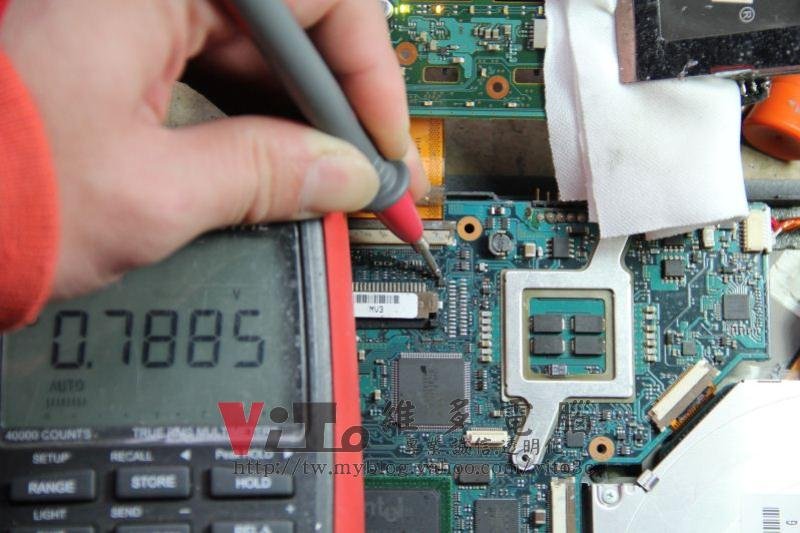

供電大約上到0.8V後隨即斷電

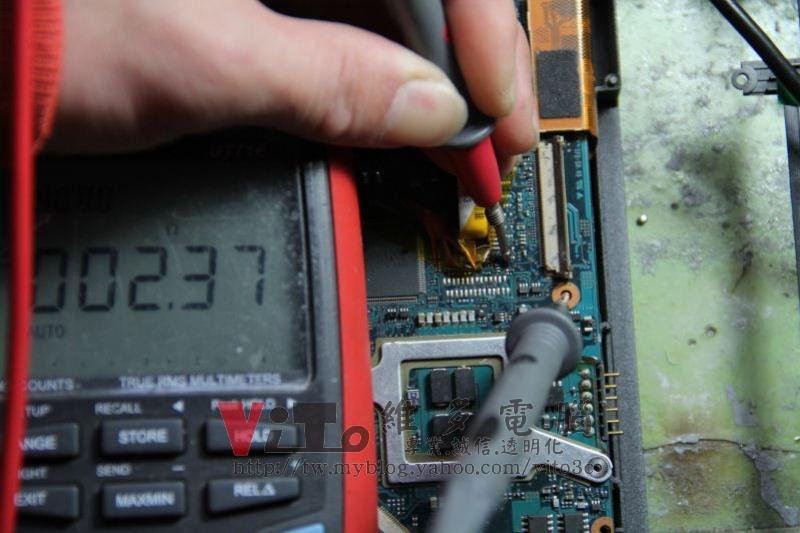

VCC電壓
A腳電壓
比對IC4611輸出所供應的3.2~3.3V觸發電壓皆正常作動
再測定封裝接腳的VCC對地阻抗大約在2歐姆左右

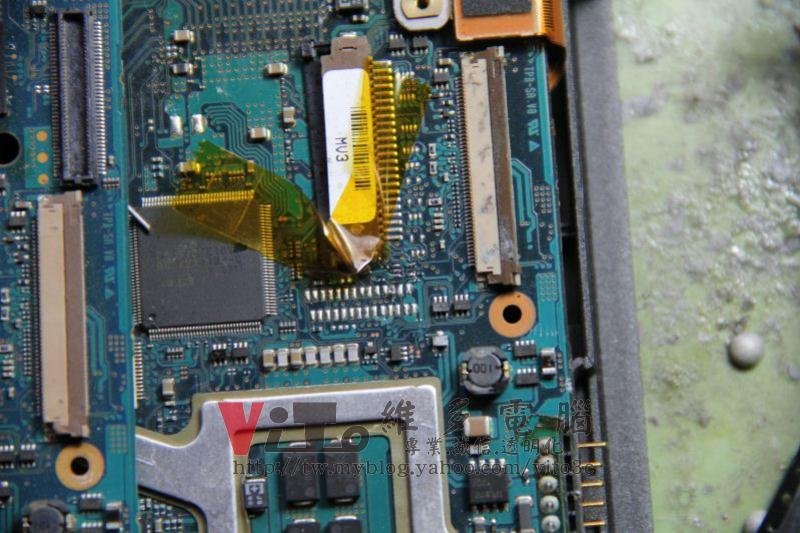

拆掉IC後~短路排除
再換上一顆新的IC後…可正常啟動了

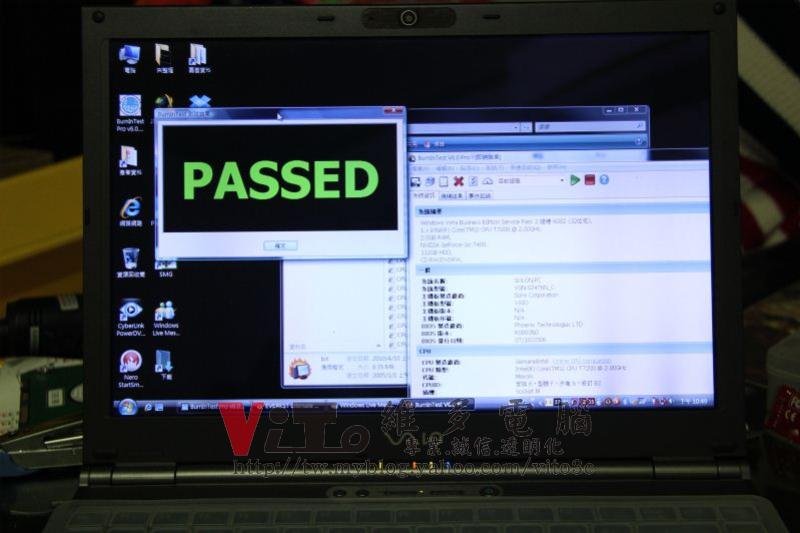

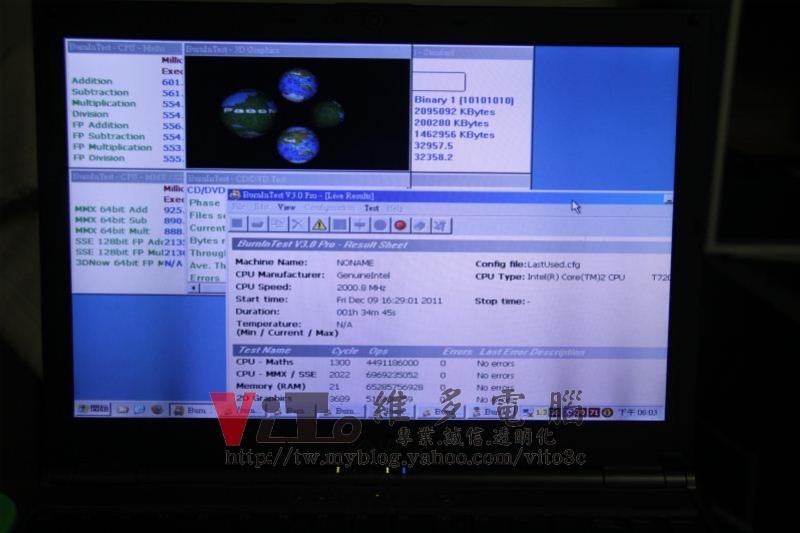

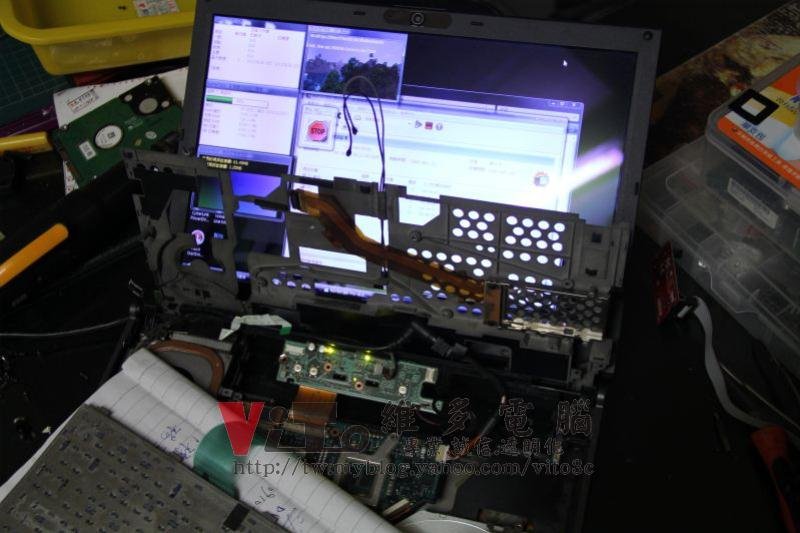

全機燒機
燒了90分鐘~完修
此機跟謝先生拖了有些時日~真的很不好意思
小弟來來回回測了很多次~零件也訂了很多次
主要是原廠所標示的型號找不到東西
後來採用SN74AHC1G14替代原廠料件才能使用
但過程不重要~重要的是結果呀…XD
只要小弟能做的都盡量修…除非很嚴重的= =a
