(筆電維修)康柏 COMPAQ B1900 開機沒畫面~開機沒反應~無法開機維修實例

品牌型號:康柏 COMPAQ B1900

故障原因:開機沒畫面~開機沒反應~開機運轉但沒畫面~看不到BIOS畫面~無法開機~不能開機

維修方向:北橋RC415ME(整合ATI200M顯卡)晶片不良導致無法開機

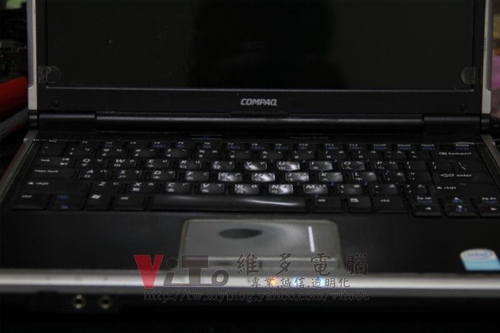

看一下主角

開機燈號亮了~但沒畫面出現~且機子有運作

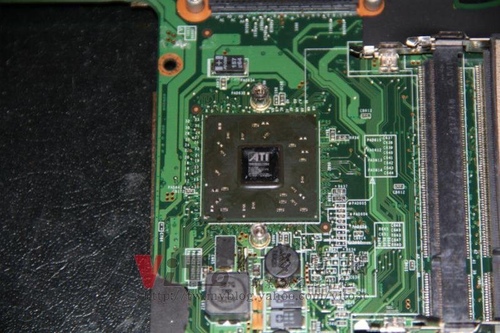

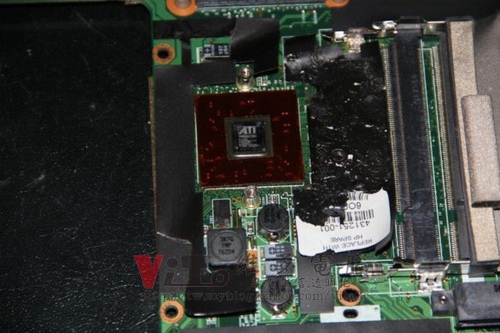

一拆機就看到北橋晶片有被烘烤過

旁邊的貼紙都Q掉了

晶片變色嚴重

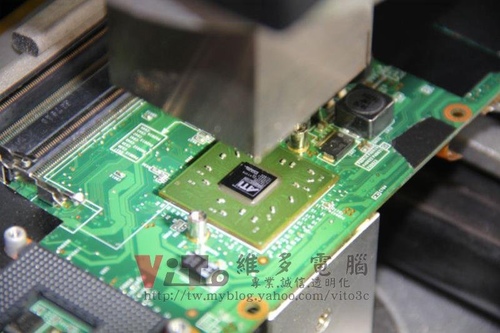

上機拆焊晶片

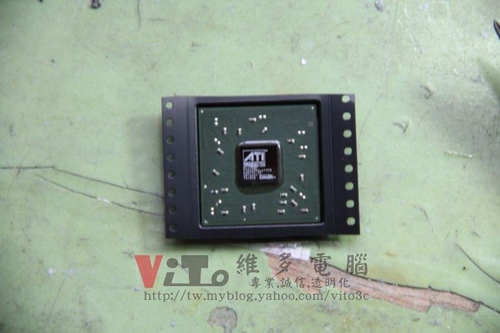

待更換的晶片

RC415ME(整合ATI 200M顯卡)

晶片型號為216ECP5ALA11FG

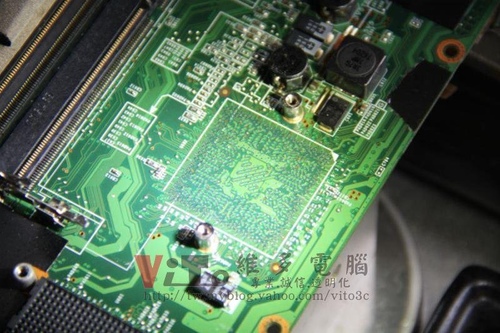

焊點除錫

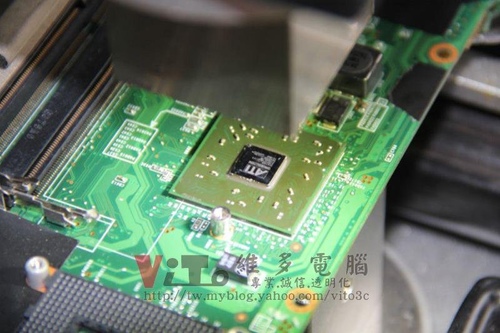

回焊晶片

完修後上機一樣不開機= =a

再次拆下後測定各點電壓~測量到CPU供電異常

CPU完全沒有電力輸出!

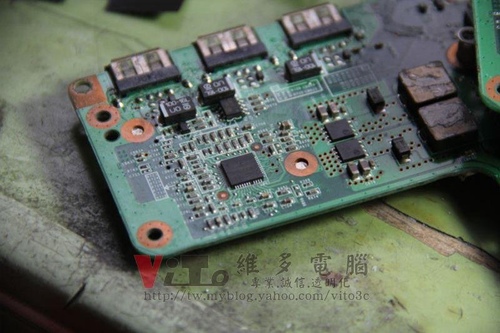

看一下VCore的PWM IC

缺了一腳~放大看看

燒斷的PAD…@@

不怕不怕~來補上新線吧!

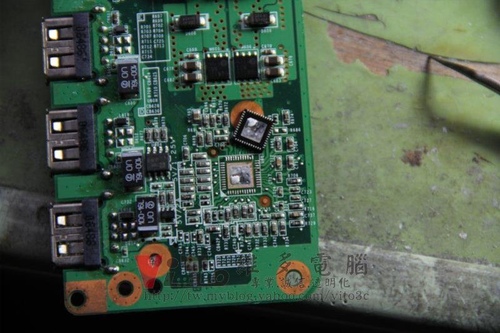

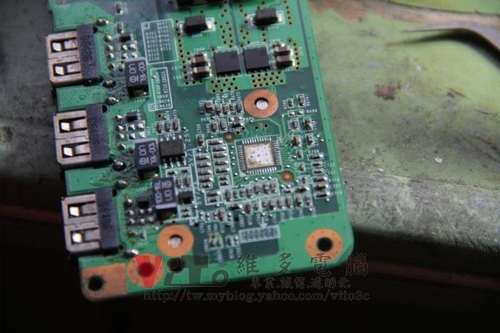

先拆焊晶片

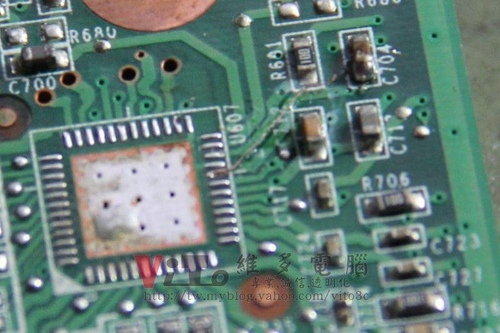

擷取吸錫線的一線固定在主機板上

放大看看~這應該比頭髮還細喔!

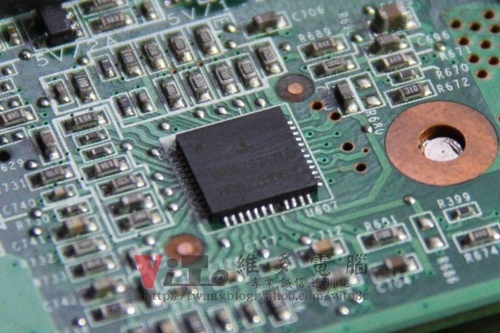

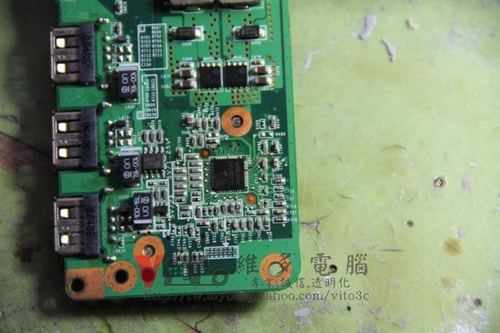

補好後焊回晶片

清洗助焊劑要小心不要弄斷了XD

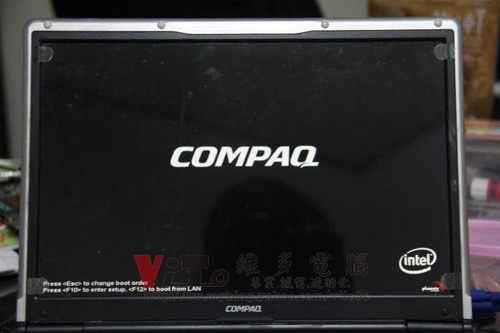

開機小測

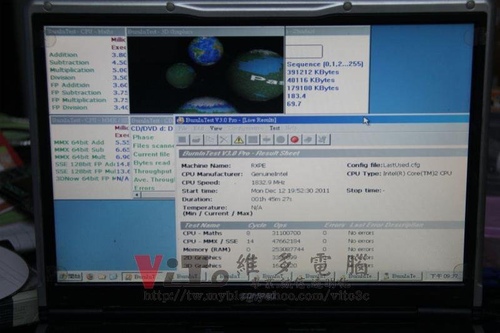

燒機測試

測試無誤~完修

其實斷點有兩處~只是另一點比較簡單處理~稍微補錫就好了
