(筆電維修)華碩 ASUS M51S 無法開機~開機後斷電重開維修實例

品牌型號:華碩 ASUS M51S

故障原因:開機斷電~無法開機~開機後燈號顯示但沒畫面~開機沒畫面

維修方向:顯示卡故障或主機板故障

看一下主角

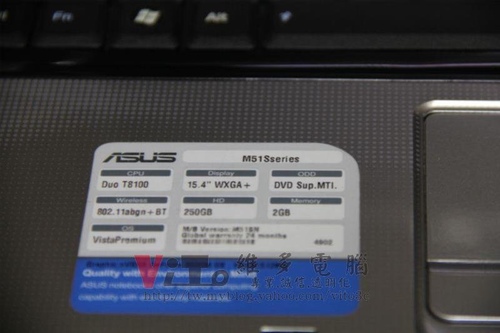

華碩 ASUS M51Sseries

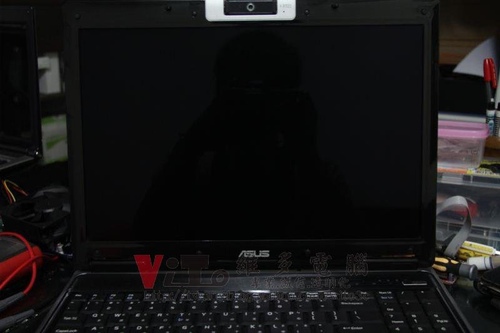

開機後沒畫面顯示

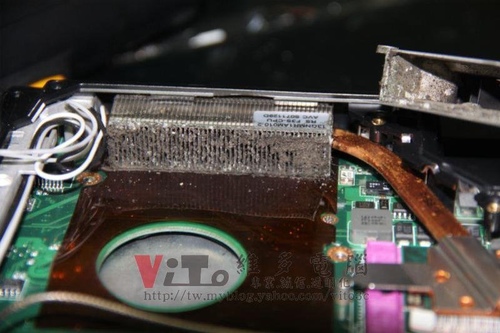

拆機後先清理一下散熱器鰭片

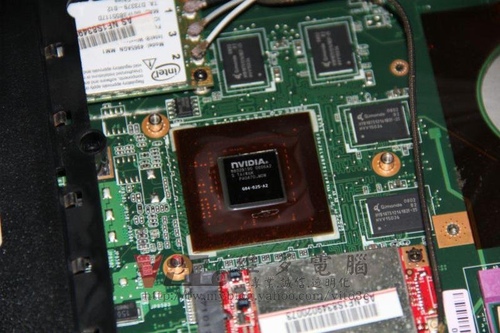

本來今天的主角是顯卡晶片更換的XD

但進烤箱前的電源檢修就先看到有零件燒毀了

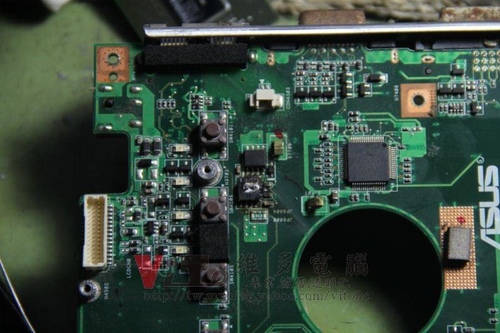

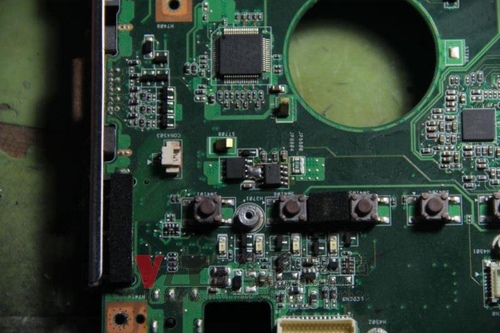

充電迴路的供電一處

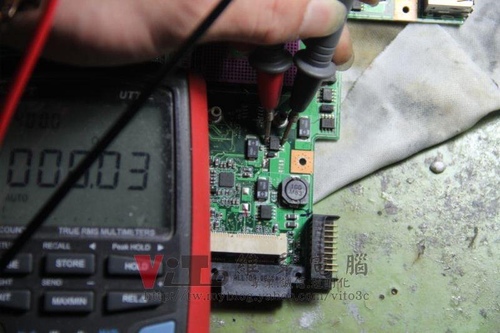

下管完全短路

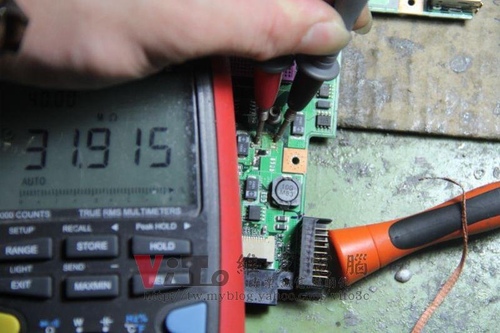

移除元件後組抗正常~且上下管一同更換

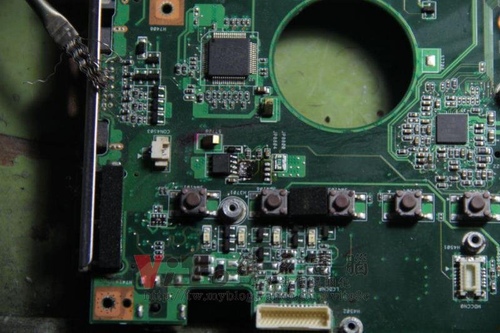

由於銅箔以完全燒毀~除去焦黑處後並無短路到內層板

所以以焊錫替代銅箔~以達可承受的電流供應

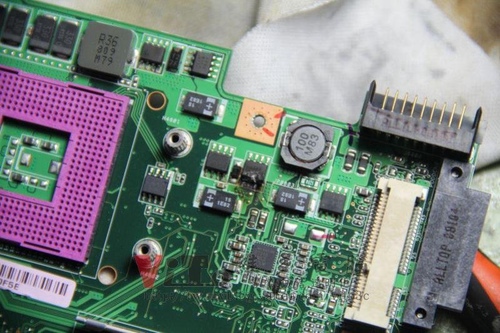

第二處燒毀

也是下管完全燒開

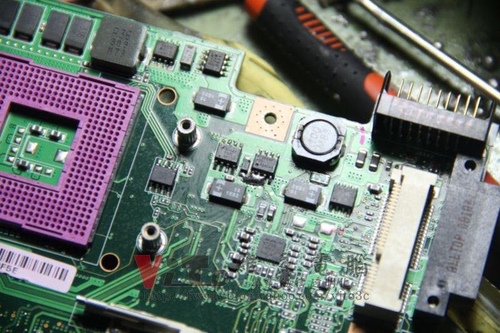

更換上新的零件後

也是以錫替代銅箔

上電後待機電流正常

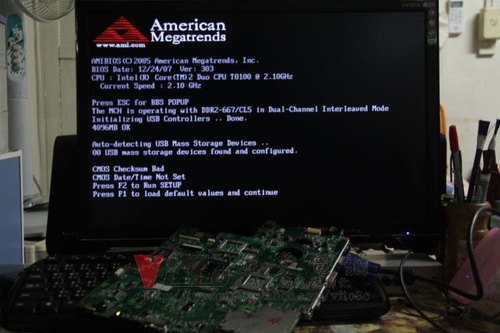

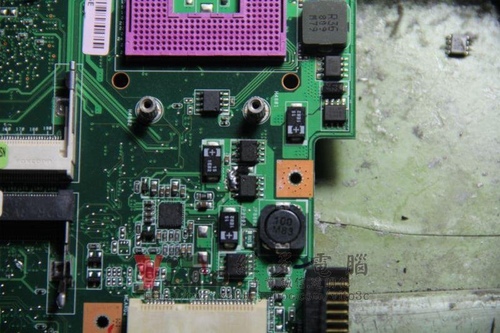

先裸板測試

可開機囉!

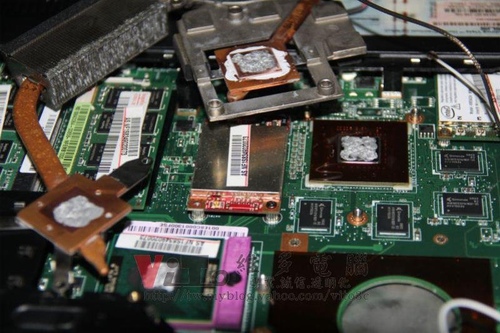

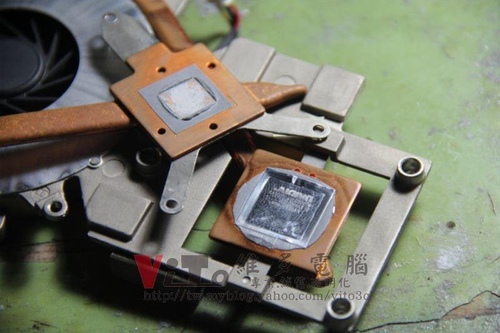

在小改一下顯卡散熱與清除劣化的CPU散熱膏

顯卡散熱採用紫銅片披覆加壓~增加導熱係數

CPU則重新塗上新的散熱膏

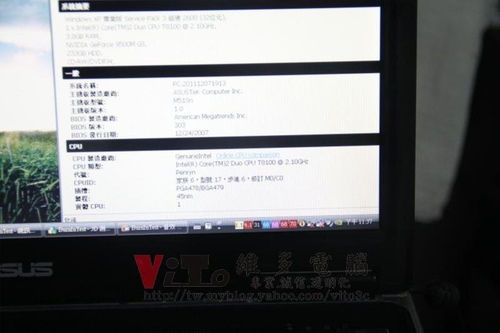

安裝測試

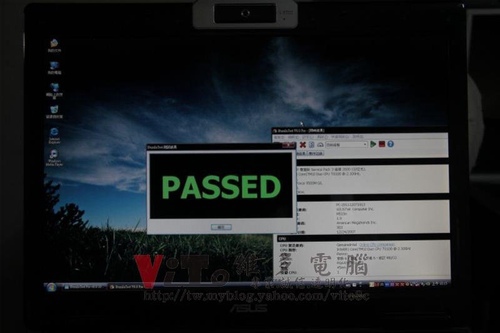

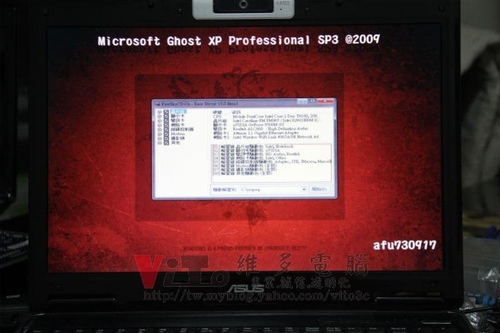

全機燒機測試

測試無誤~完修
