(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

歡迎分享文章



品牌型號:技嘉 9800GTX GV-NX98X512H-B

故障原因:開機抓不到顯卡無法開機~開機破圖~條紋~馬賽克~顯卡BGA

維修方向:NVIDIA顯卡晶片因長期高溫BGA空焊導致~破圖~顯是異常問題



看一下主角

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

做美工的客人一次用兩張做SLI橋接~這是其中一片壞了

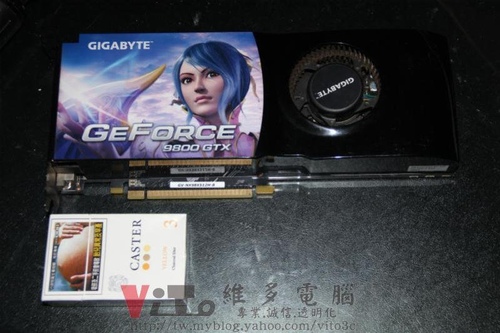

長度大約…三包菸XD

重量大約是買這張卡的錢通通換成50元(誤)

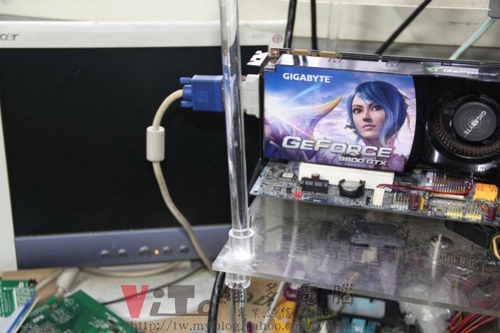

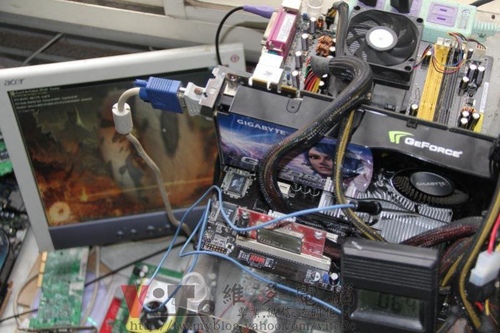

上機測測

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

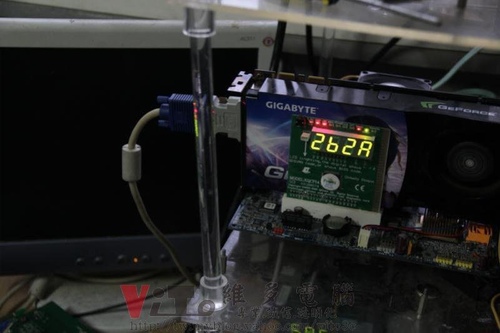

沒畫面~一長兩短B聲~且除錯卡擋顯卡

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

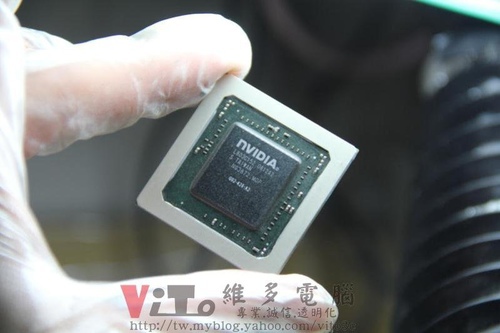

不良晶片

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

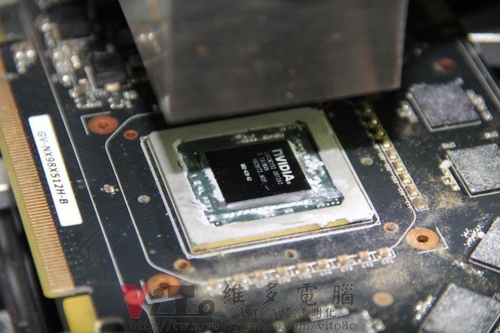

上機拆焊晶片

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

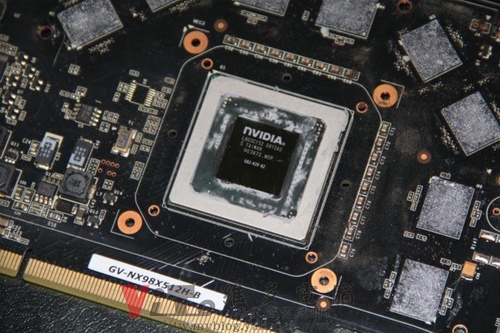

GPU錫點氧化嚴重

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

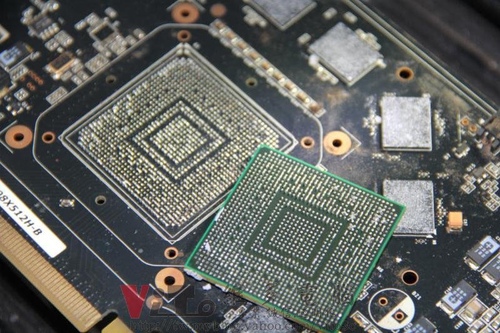

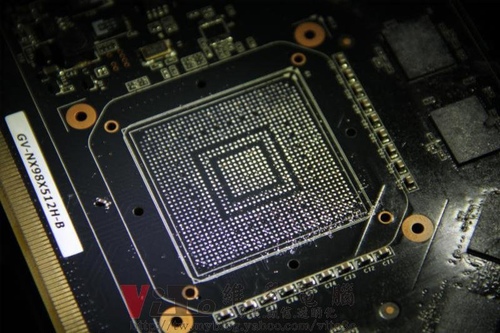

除錫

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

沒任何掉點~露銅~拔絲~斷線

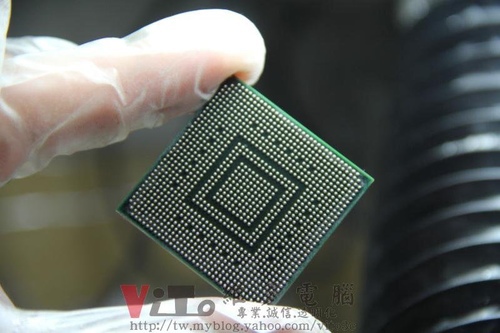

GPU 植球

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

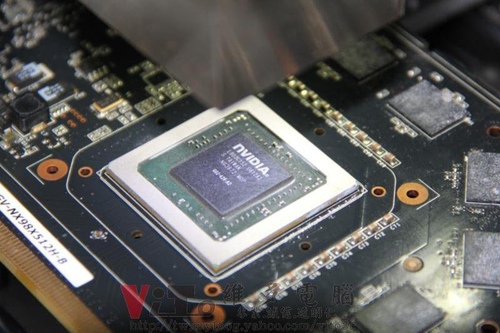

上機回焊

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

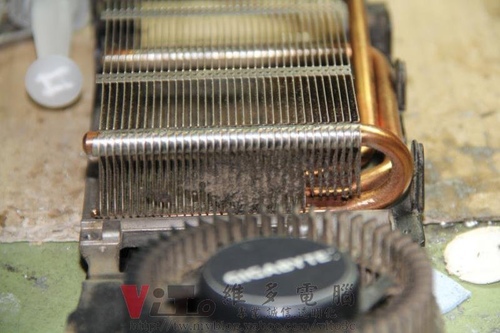

灰塵堵住~風會吹不出去就沒辦法散熱

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

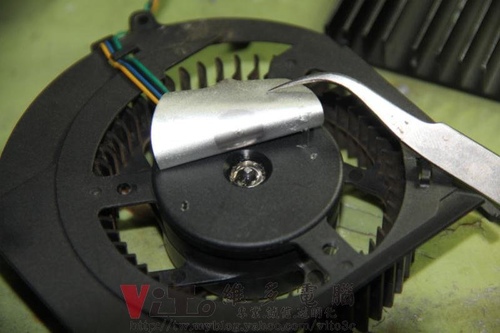

風扇上油

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

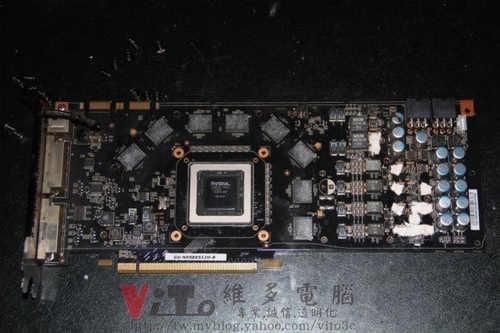

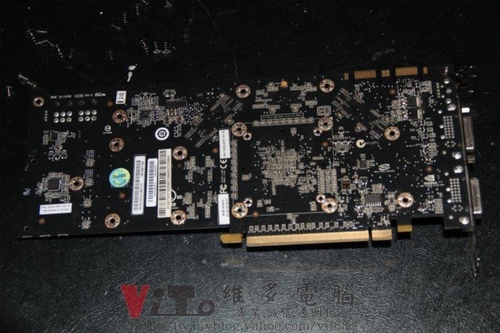

板卡一覽

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

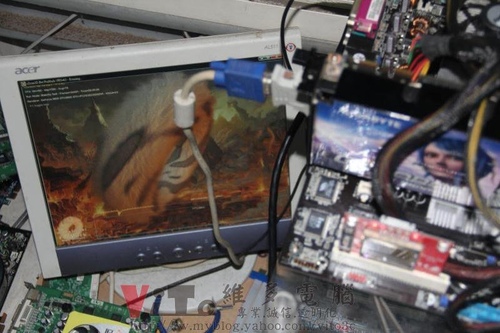

燒機測試~連同M2N-SLI一起燒

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

使用海韻380W

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

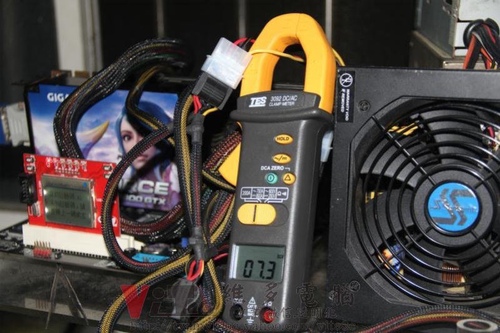

顯卡12V耗電約7A

AMD整合橋溫度也很高

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

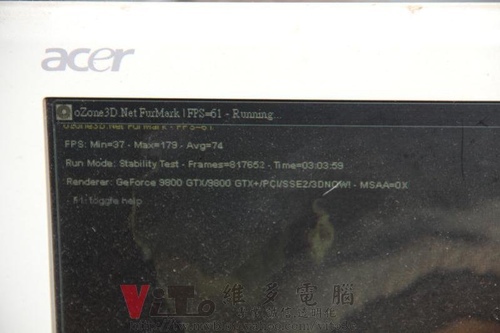

燒了3個小時

(顯卡維修)技嘉 9800GTX 重磅顯卡~不開機~破圖~條紋~馬賽克~顯示異常維修實例

測試無誤~完修

溫度超高~90~95度浮動XD




歡迎分享文章
curious
curious

從2011年起,歷經了無名小站、Yahoo部落格、隨意窩、痞客邦,到目前架了個穩定的家,我們喜歡以維修實際案例發表文章,來達到與客人互利互惠的方式經營。

文章: 905

2 則留言

  1. Legolas
    email給Legolas
    前往Legolas的日誌
    原來有可能是晶片壞了啊…
    今天8800GTS 320玩遊戲時會跳黑螢幕沒訊號,顯示抓不到驅動後又恢復
    這早在之前就會這樣了,朋友說跟的驅動314.22有關
    後來換舊版的,在今天跳黑個幾次後
    藍底白字,重開機畫面能顯示,但是會有直線條
    進到桌面只能抓到最低解析度,裝置管理員也抓不到晶片的名稱
    看來真的該換了QAQ想當年買11K啊

  2. 對呀~不要維修喔!
    G92的晶片是舊的65奈米製程
    即使維修也只能更換原本的瑕疵晶片
    通病問題還在~用久了一樣故障
    買新卡吧!至少有保固及更低的溫度!
    新的奈米製程會讓溫度更低!
    且記憶體效能更好^^
