(筆電維修)華碩 ASUS F3S 開機多重畫面~六個畫面顯示異常維修實例

品牌型號:華碩ASUS F3S

故障原因:開機畫面多重~畫面顯示異常~多個畫面~畫面分隔~六個畫面

維修方向:更換G8400M G顯卡

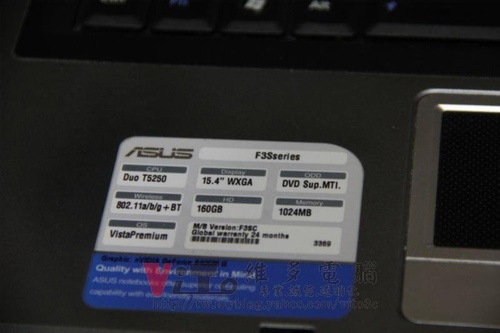

看一下主角

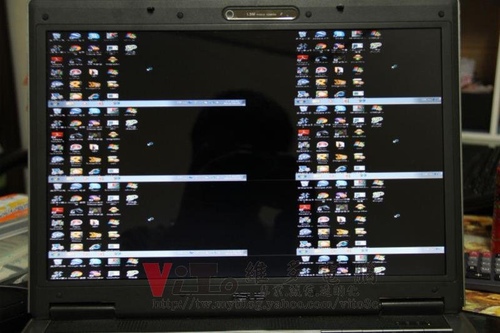

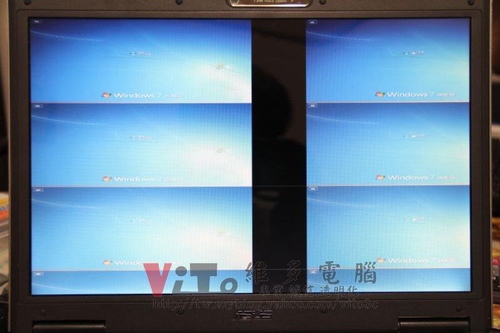

看一下故障問題

畫面多重~多格造成顯示異常~為顯卡問題

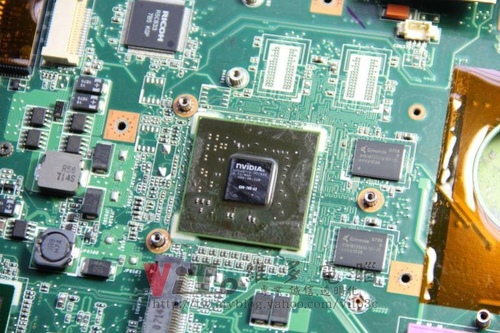

原機所採用的是G86-704-A2

晶片除膠後上機拆焊

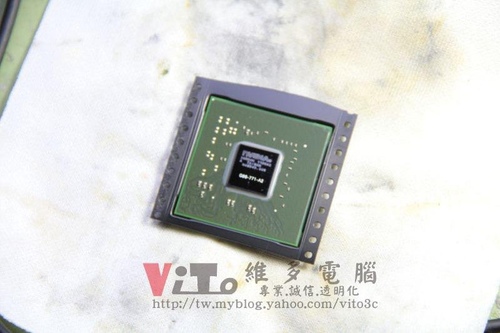

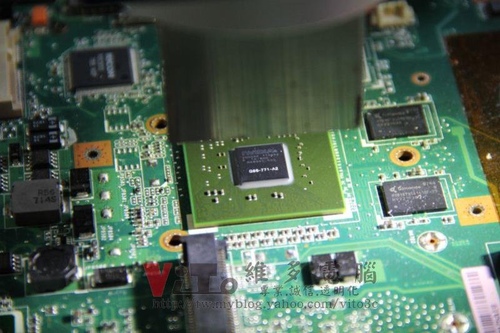

更換全新晶片G86-771-A2

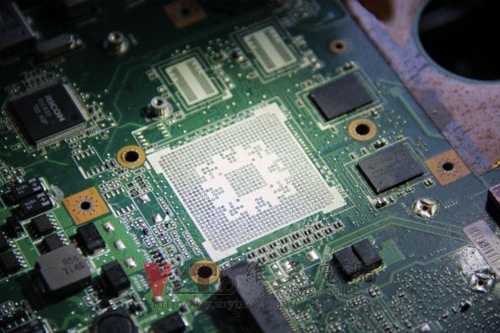

除錫

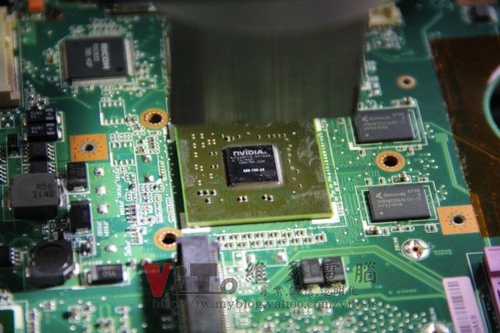

上機回焊

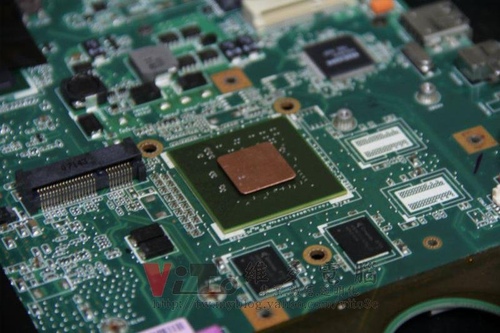

上銅片增加導熱係數

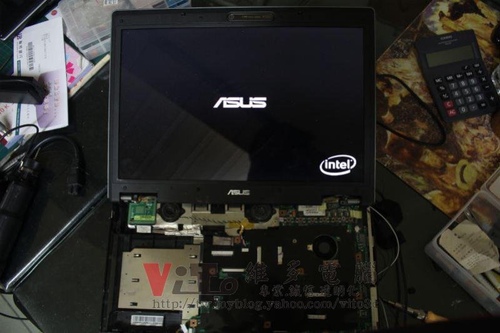

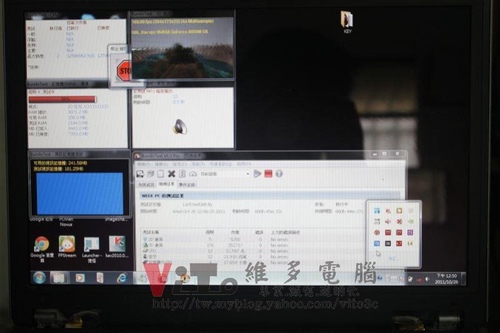

開機測試

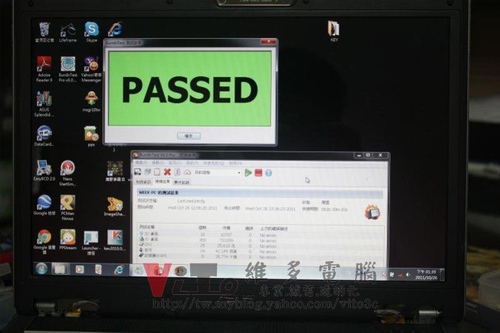

燒機

測試無誤
