廠牌型號:HP F308多功能事務機
故障原因:上電不開機
維修方向:變壓器故障~內部電源供電異常
先來看一下機子
先測變壓器電壓是否正常
共有兩組供電~皆為正常

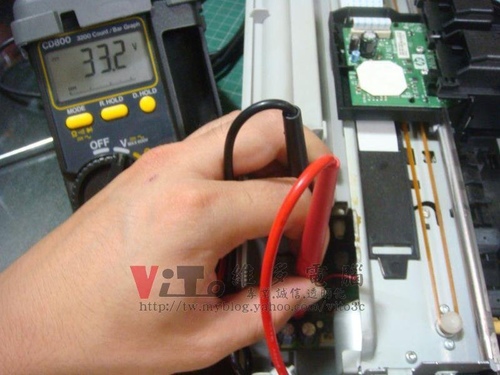

拆機直接上電測有無壓降
也是正常~這樣就排除變壓器故障了~往版子的方向找
對地打阻值~量到一顆二極體短路
正反量都短路~先拆掉

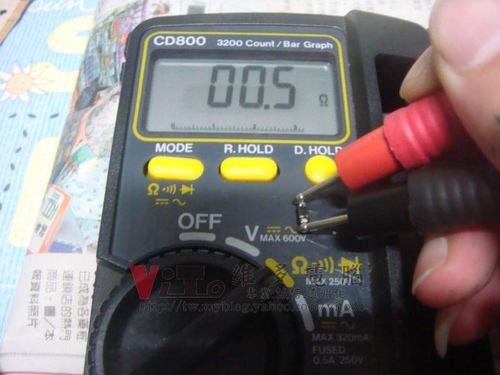

完全短路囉XD
查下代碼(SMD CODE)
此顆為蕭特機二極體~一般多用於穩壓IC後防止線圈放電後產生逆電擊穿IC
測量有無排除短路
改採1n5819替代~順便更換陸製電容
上電測試
各點供電無誤後裝機

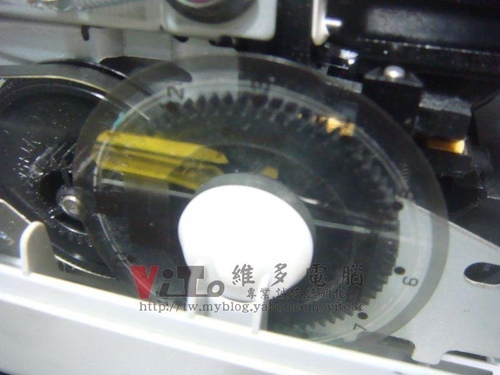

步進匝是採用遮點片搭配光遮斷器控制位階
測試頁列印
斷字嚴重
清一下墨水匣噴嘴
乾淨溜溜
彩色黑白複印
完修…
