MSI GP75 9SD (MS-17E2)轉軸斷裂、外殼分離

筆記型電腦轉軸斷裂,造成外殼破裂分離的災情探討 | ASUS、Acer、HP、MSI等

筆電轉軸為何會斷裂?從4種主流的外殼材質,實際拆開來看內部結構,分析各種材質的優缺點。

歡迎分享文章

筆電 轉軸斷裂固定點脫離,導致 外殼分離,這類問題在大家俗稱 「爆殼」

無論 ASUS、Acer、CJSCOPE 喜傑獅、DELL、Dynabook(TOSHIBA)、GIGABYTE(AORUS)、Genuine 捷元、HP、LENOVO、MSI、VAIO 等品牌,幾乎所有機型都曾發生過,甚至連更冷門機種我們也經手維修過。

然而,MacBook Pro、MacBook Air、LG Gram、Razer Blade、LENOVO ThinkPad 等機種卻極少發生這類問題。🤔 究竟 關鍵差異在哪? 為什麼有些筆電特別容易爆殼,而有些則幾乎不會?

讓我們從 筆電外殼的材質與結構設計,來深入探討這個問題! 💡

LENOVO 小新Air 15ARE 2021 轉軸斷裂

💡 鋁合金比全塑膠外殼更耐用?甘安捏!

許多人認為 鋁合金外殼 一定比 塑膠外殼 更耐用,但事實上,這種說法並不完全正確。

因為 材質 ≠ 耐用度

✔️ 鋁合金外觀 + 塑料內部支撐 👉 很多筆電雖然外殼是鋁合金,但內部關鍵結構(如螺絲固定點、轉軸支撐)仍是塑膠,受力不均反而容易斷裂

✔️ 全塑料外殼(PC+ABS) 👉 只要設計良好,支撐點不容易破裂,反而能承受較長時間的使用壽命。

🛠 影響耐用度的真正關鍵 在於 內部結構設計、受力分佈、鎖點材質與加工工藝,而不只是表面的材質。後續有許多實例照片帶深入探討,哪些因素會導致支撐點斷裂! 🔎

🔍 四種不同材質的筆電外殼解析

要了解筆電外殼的材質,先從機構製程入手。目前筆電外殼可大致區分為 四大類,其中 鋁合金 外殼又細分為兩種:

🏆 1️⃣ 鍛造鋁合金(Unibody)

🔹 製程:CNC 精密加工一體成形,再進行鑽孔與攻牙來製作鎖點。
🔹 特點:剛性極高,耐用度優異,但製造成本高。
🔹 常見品牌:💻 MacBook、LG、Razer、多數 Lenovo ThinkPad 商用機種(通常僅 下半部 採用鍛造鋁合金)。

🛠 2️⃣ 鋁皮塑骨(IMP, Injection Molded Plastic)

🔹 製程:鋁合金經過沖壓成形,內部貼合 塑料(ABS) 支點並融合鎖點,達到 最佳輕量化與剛性平衡
🔹 特點:模組化設計,生產成本較低,除 CNC 鍛造機種外,許多品牌愛用此設計
🔹 適用機種:各大品牌的 中高階筆電

🎨 3️⃣ 全塑料外殼(PC+ABS)

🔹 製程PC 與 ABS 澆注成形,鎖點嵌入塑料件內,具備高設計自由度。
🔹 特點:重量輕、可塑性高,表面處理樣式多元,適合大規模生產。
🔹 適用機種:各品牌 家用筆電、主流機種,是最常見的外殼設計。

🔬 4️⃣ 鋁皮鋁骨(IPA, Integrated Precision Alloy)

🔹 製程:金屬支架膠合鋁合金外殼,形成剛性強、重量輕的結構。
🔹 特點:相較 IMP 剛性更強,並能維持筆電的輕薄設計,為近年來新興的高階筆電外殼材質。
🔹 適用機種:近年推出的 高階輕薄筆電

🔩 鍛造鋁合金外殼內部結構是如何?

鍛造結構採用 一體成形設計,具備 卓越的耐用度。以下是我們實際拆解過的幾款筆電,其轉軸固定點結構:

MacBook Pro、MacBook Air:轉軸固定點與外殼 CNC 鍛造一體成形,結構穩固,耐用性極佳。
🔍 早年例外:2006~2008 年的 A1181 小白、小黑機 採用塑膠外殼,曾出現爆殼與外殼破裂的問題 QQ。

這也說明了 外殼材質與結構設計,對筆電耐用度的影響極大

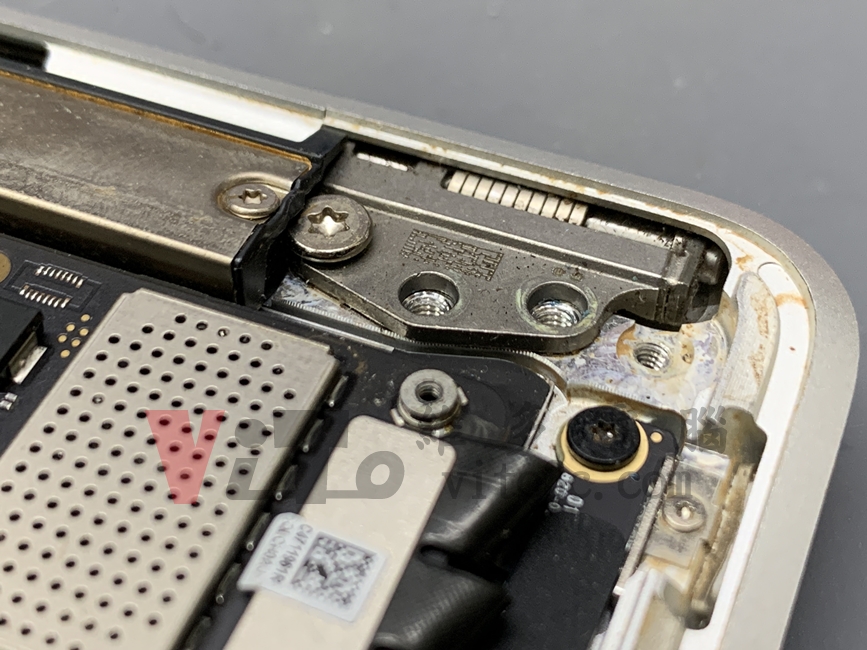

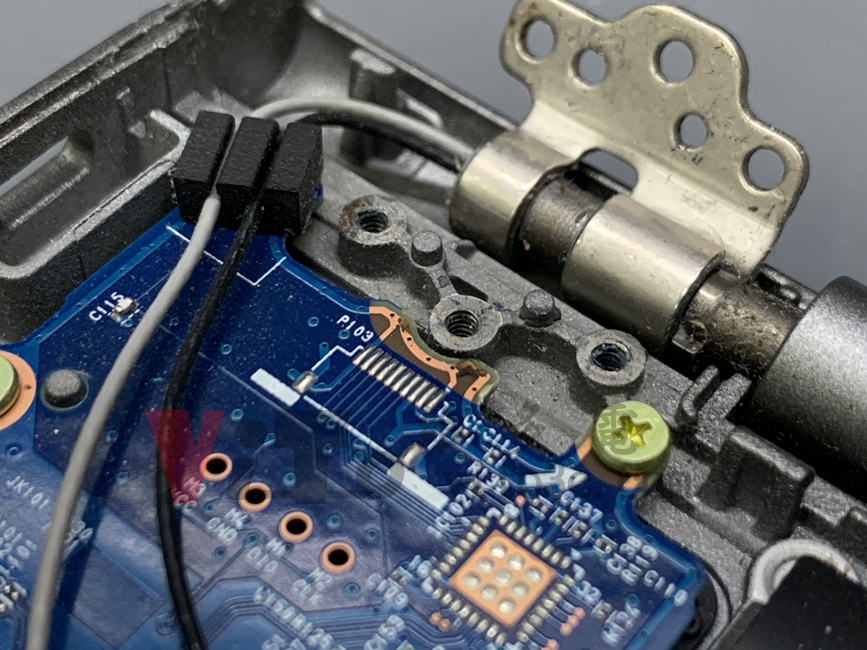

下圖為:MacBook Air 13寸 2021年 (下半部)

MacBook Pro 與 MacBook Air 的下半部轉軸固定點結構

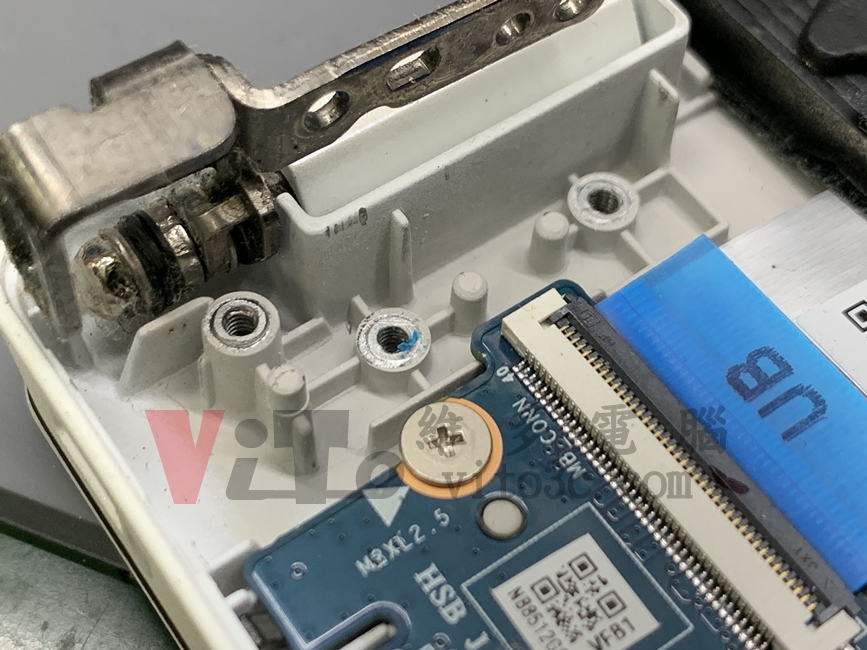

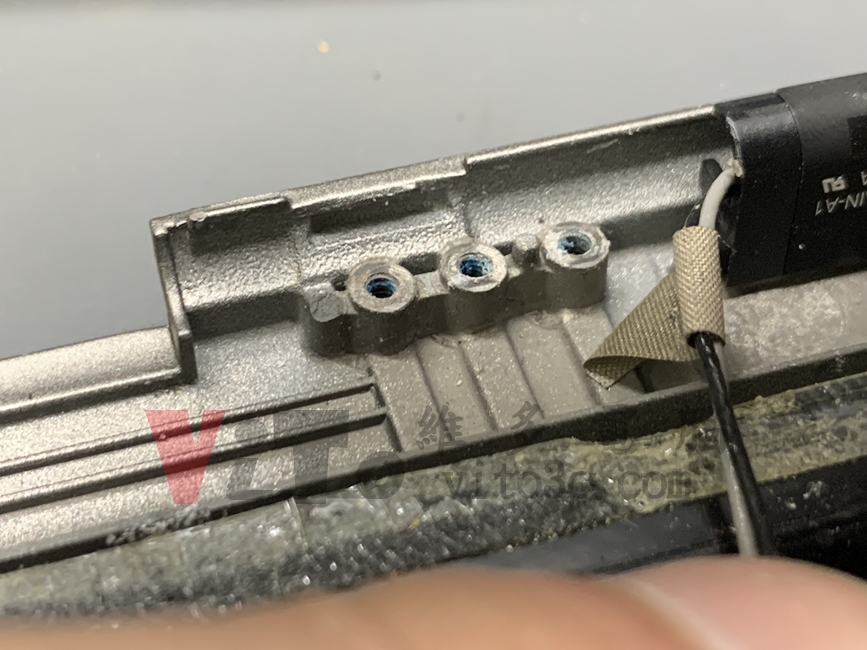

LG Gram 機種(下半部)

LG Gram 轉軸結構(下半部)

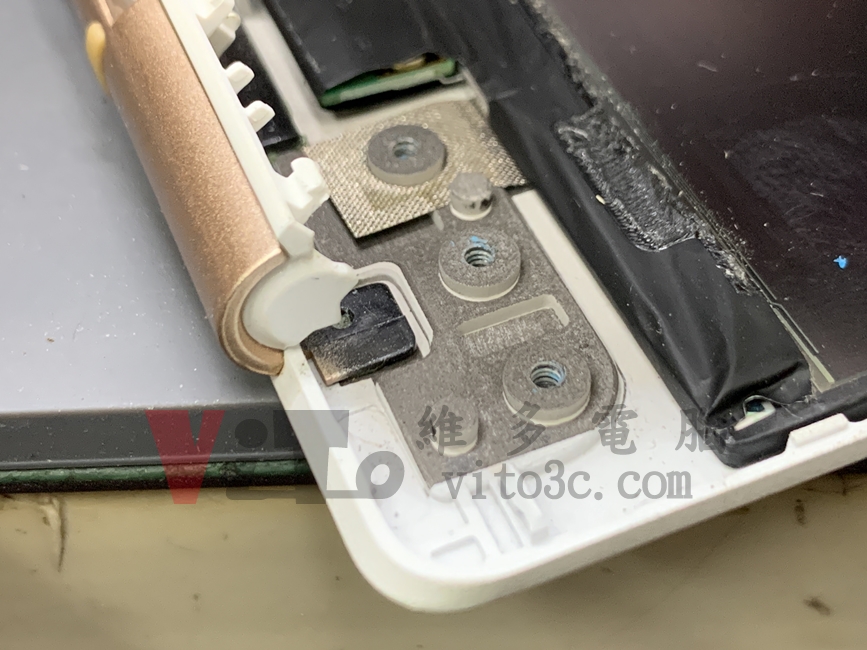

LG Gram 機種(上半部)

LG Gram 螢幕轉軸結構(上半部)

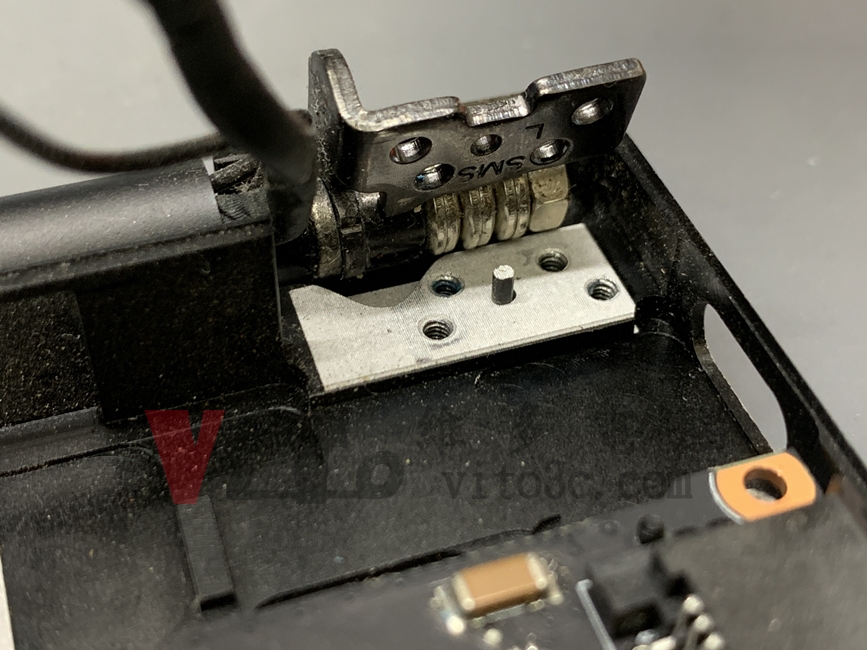

Razer RZ09 下半部外殼支撐點(C殼)

Razer RZ09 轉軸結構(下半部)

Razer RZ09 上半部外殼支撐點(A殼)

Razer RZ09 螢幕轉軸結構(上半部)

LENOVO Think Pad X13 機種,下半部支撐點(C殼)

LENOVO Think Pad X13 轉軸結構(下半部)

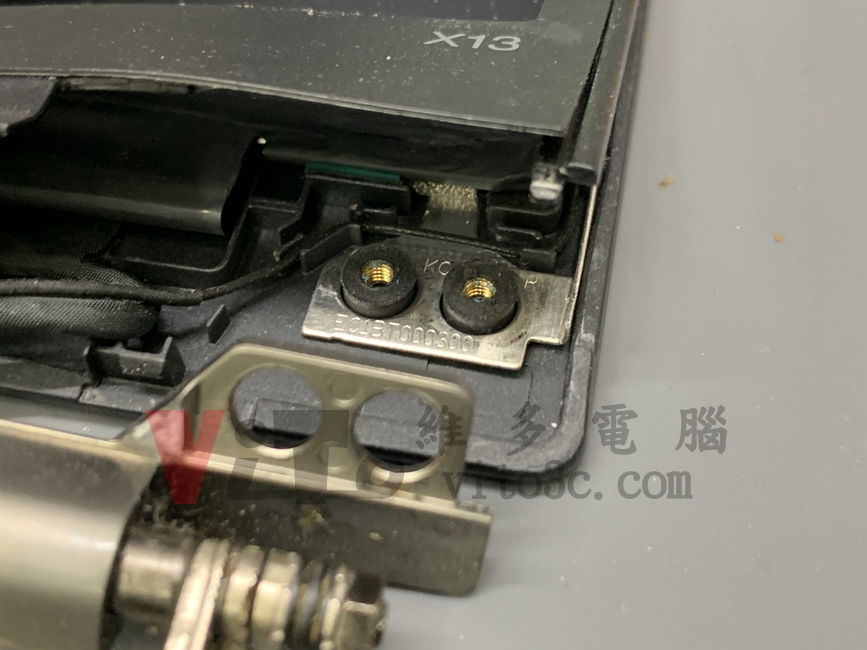

LENOVO Think Pad X13 機種,上半部支撐點(A殼)

LENOVO Think Pad X13 螢幕轉軸結構(上半部)

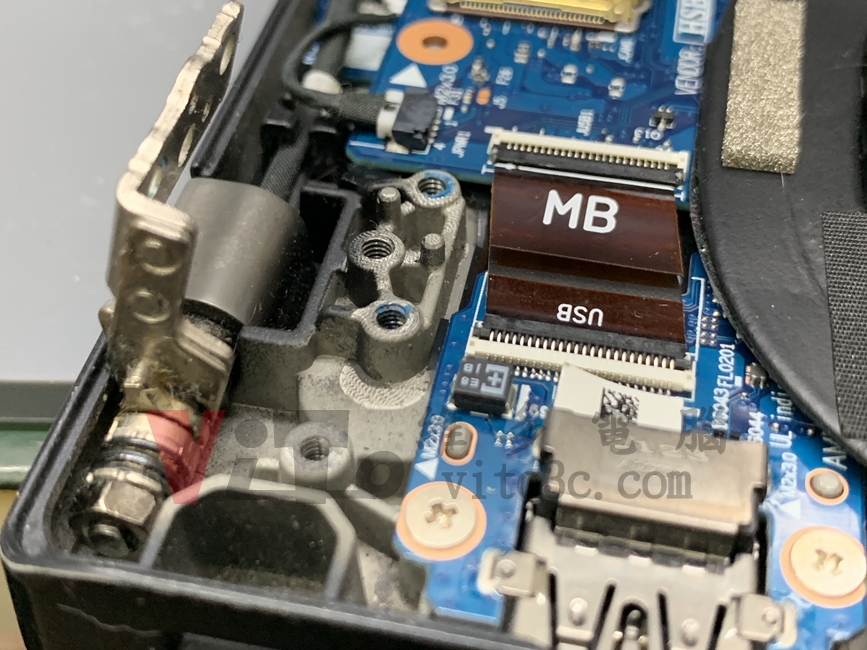

Acer 也有少數機種採用鍛造外殼,如早年的 S7-391 機種,近期則是 SF514-54GT-5505 下半部支撐點(C殼)

Acer SF514-54GT-5505 轉軸結構(下半部)

SF514-54GT-5505 上半部支撐點(A殼)

Acer SF514-54GT-5505 螢幕轉軸結構(上半部)

雖然與聯想都有採壓鉚做法,但強度也是很一敗的。

📌鍛造外殼的優缺點分析

優點

  • 耐用度極高,鋁錠 CNC 一體成形,不易斷裂或損壞。
  • 鎖點由 CNC 直接加工,不易脆化或變形。

缺點

  • 生產成本極高,導致整體售價昂貴。
  • 外殼凹陷或變形後無法扳金,影響外觀,甚至可能產生銳利邊緣,刮傷其他部件。
  • 螺絲會因長期使用而 產生鬆動間隙,影響穩固度,需定期鎖緊。

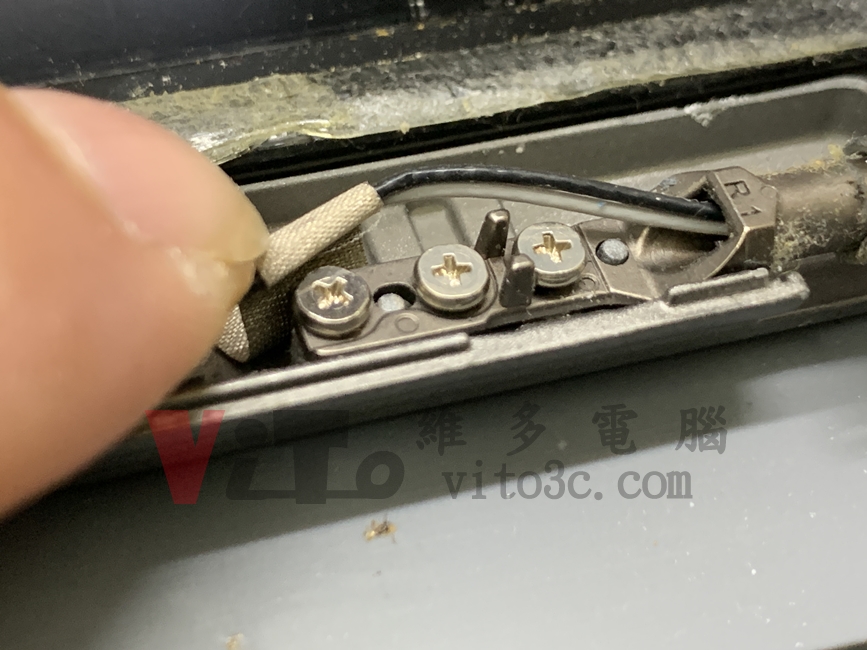

    (如下圖:螺絲下方出現縫隙,上半部晃動,翻開面板後可能出現後仰問題。)

📌 鍛造外殼總結

💰 成本高昂:要多花不少預算在外殼上。
💔 迷有獨立顯示卡:Mac 以外的機種,多數並未搭配高效能獨立顯示卡。
🔩 不會斷軸,但螺絲會鬆動,開到定位後稍微後仰,需要定期鎖緊,以維持穩定性。

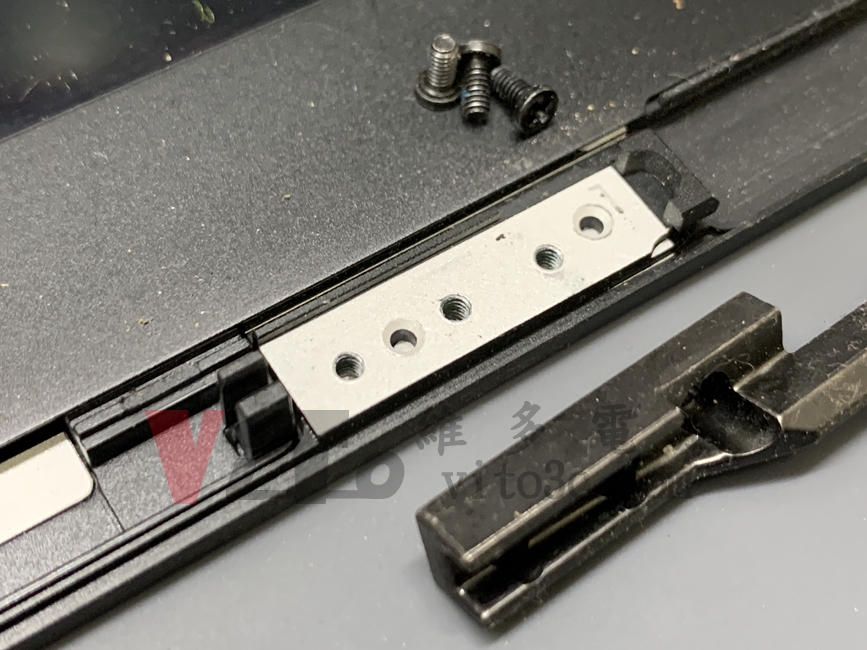

LG Gram 螺絲鬆動

貼塑鋁殼內部結構是如何?

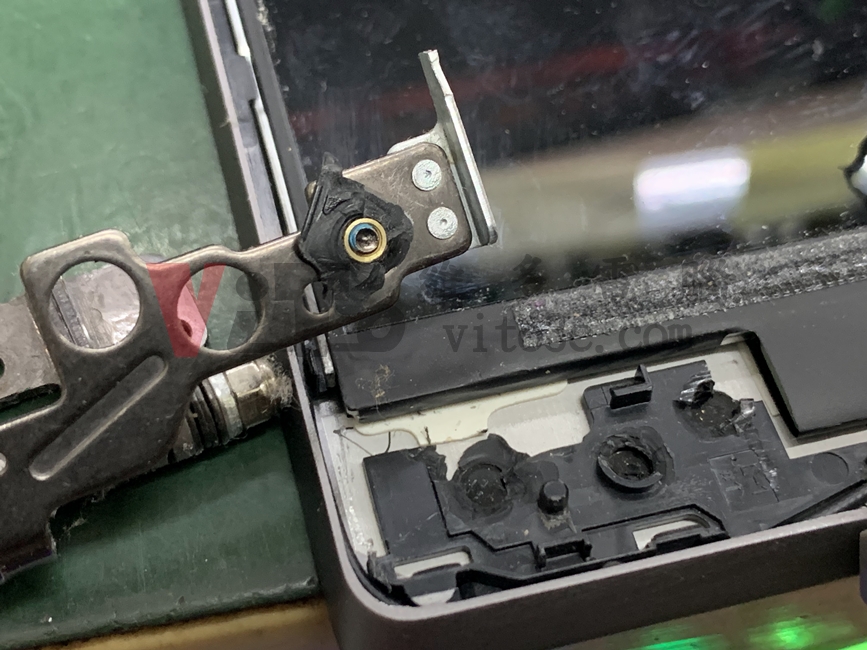

HP 15-cs1101TX (TPN-Q208)
A殼外觀是鋁殼,內部是 ABS 塑料黏合的骨架,斷裂點在埋入螺母處。

HP 15-cs1101TX (TPN-Q208)螢幕轉軸斷裂、外殼破裂分離

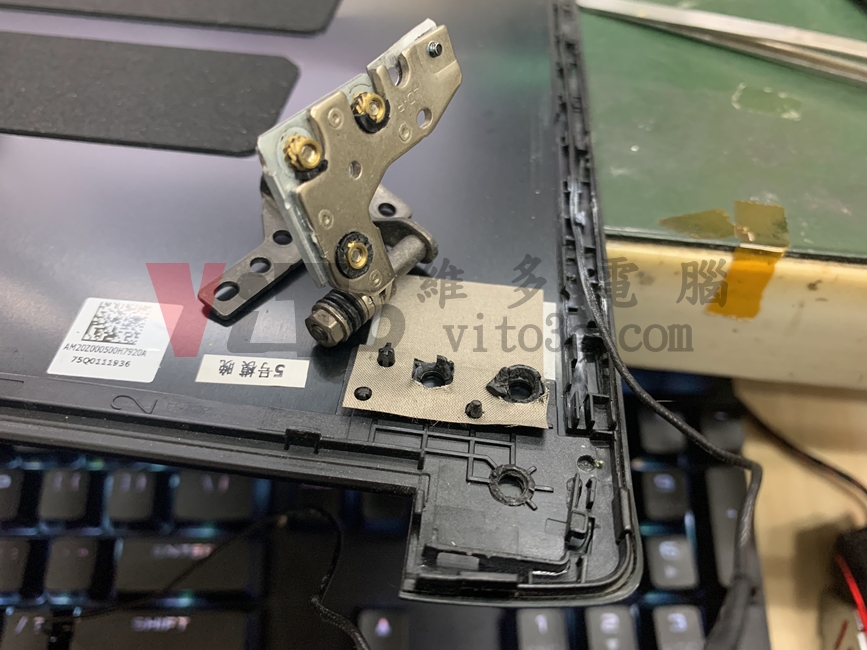

Acer Aspire T6000-72EU (同 AN515-51 機種)
上半部(A殼)外觀是鋁殼,內部是 ABS 塑料黏合的骨架,斷裂點在埋入螺母處(上半部左邊斷裂)。

Acer Aspire T6000-72EU 轉軸斷裂、外殼分離

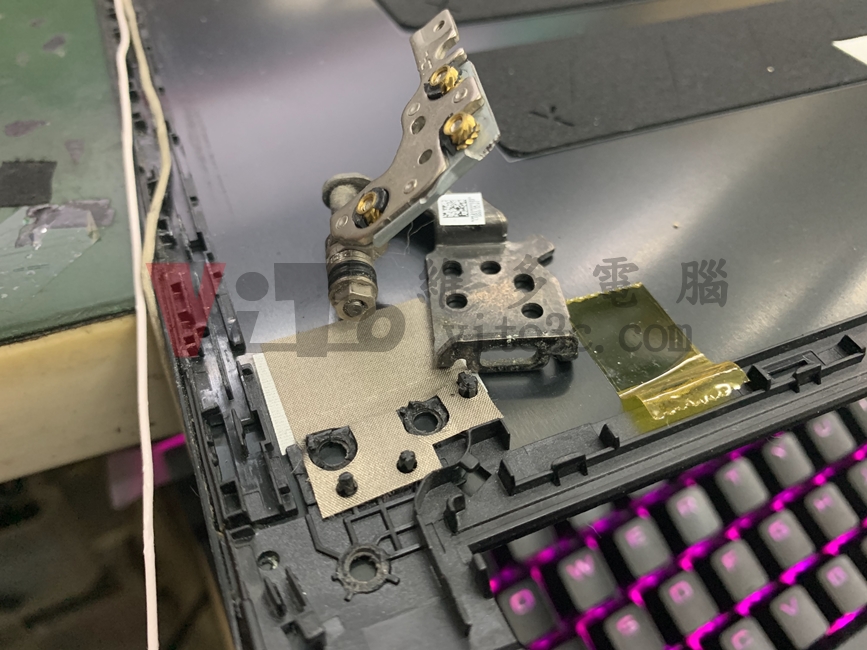

上半部右邊斷裂,且不論左右邊斷裂都連同連動桿一起斷了

Acer Nitro 5 AN515 轉軸斷裂、外殼分離

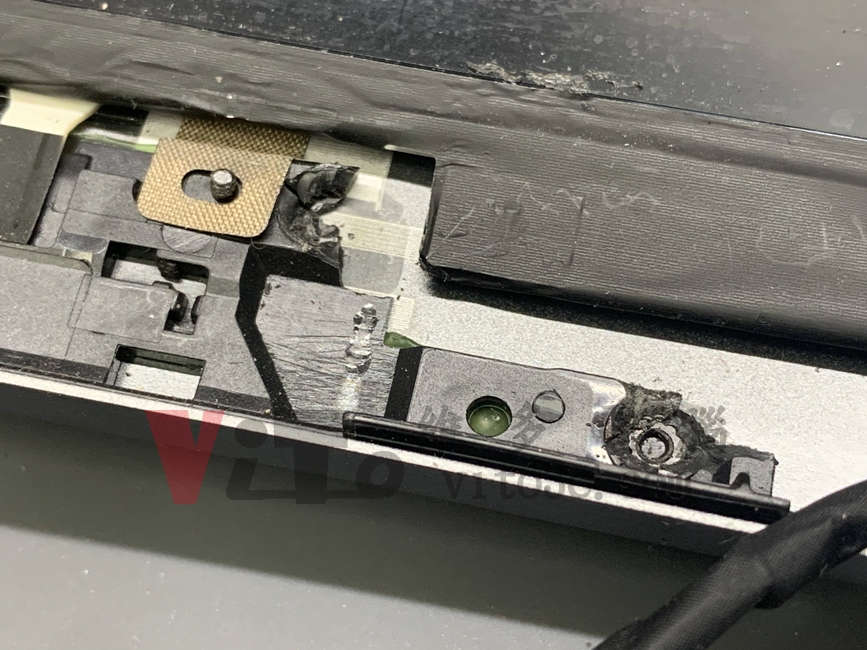

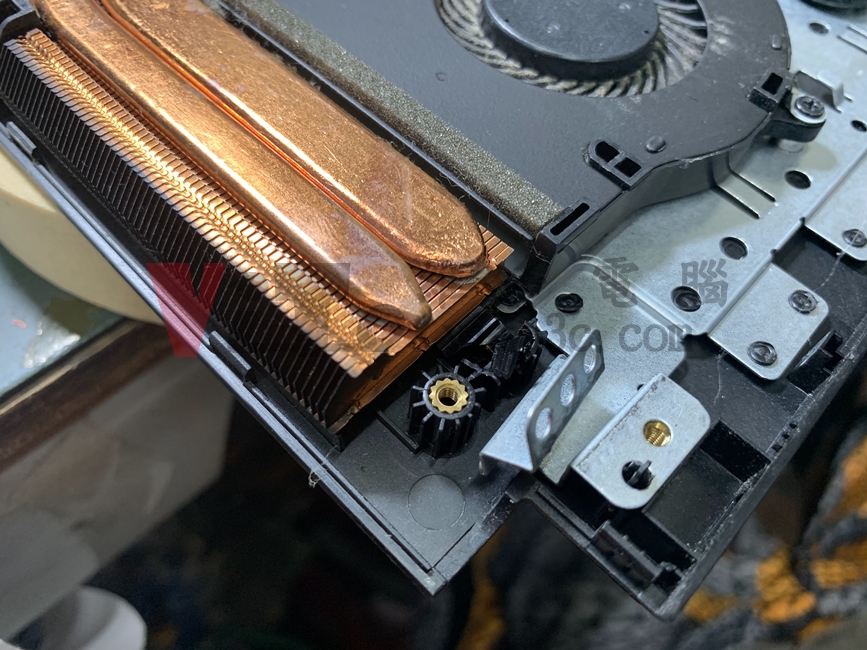

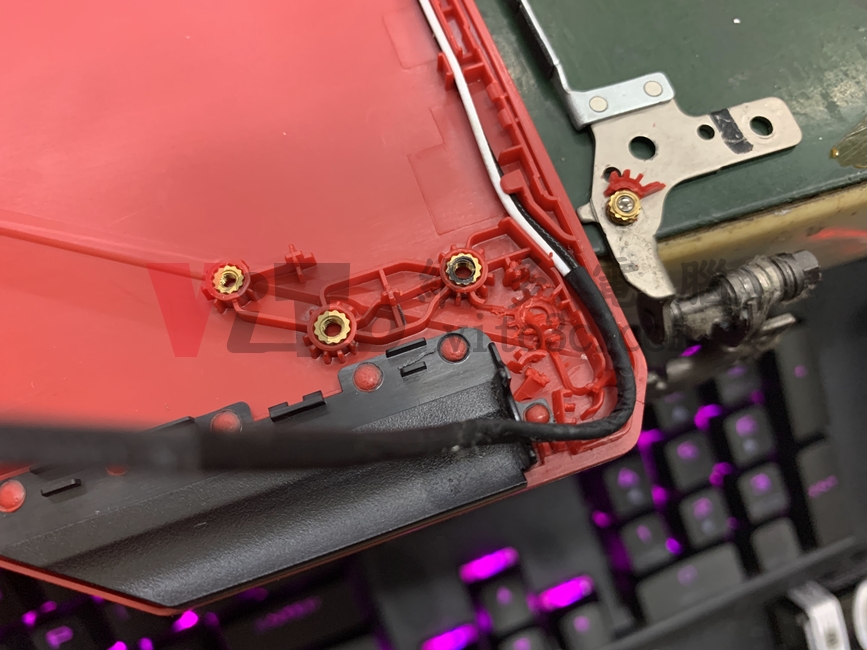

MSI GP75 Leopard 9SD (MS-17E2)
上半部(A殼)外觀是鋁殼,內部是 ABS 塑料黏合的骨架,斷裂點在埋入螺母處。

MSI GP75 Leopard 9SD (MS-17E2)轉軸斷裂、外殼分離

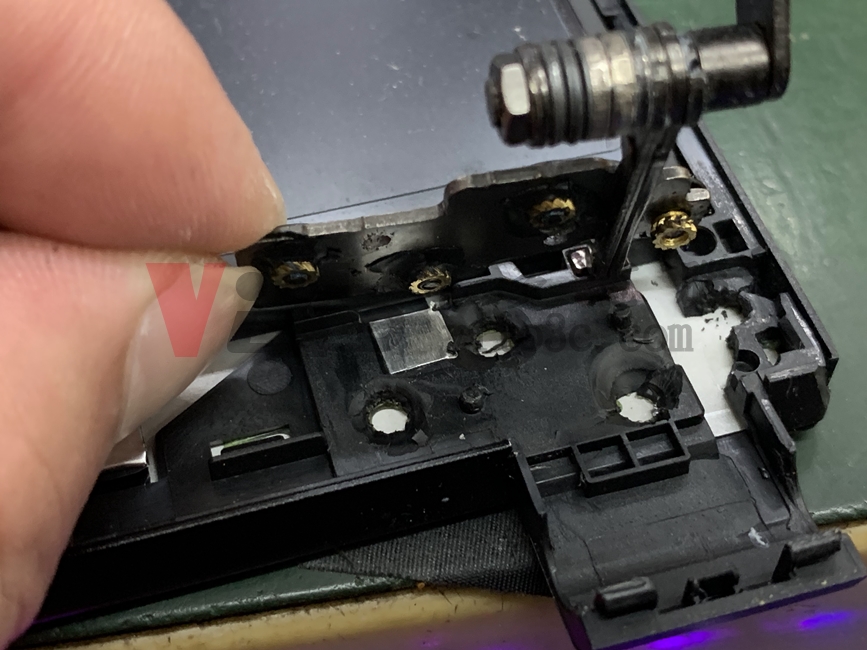

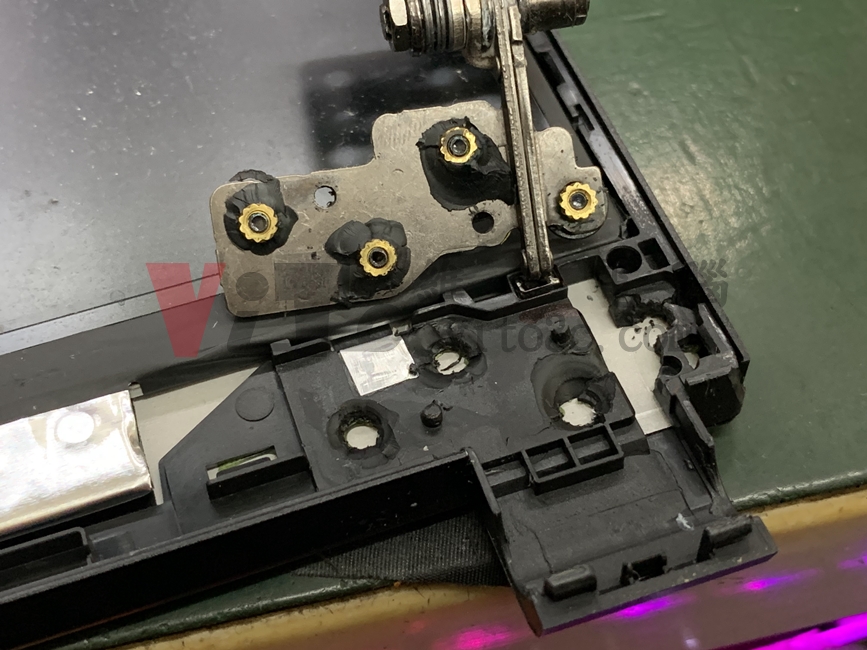

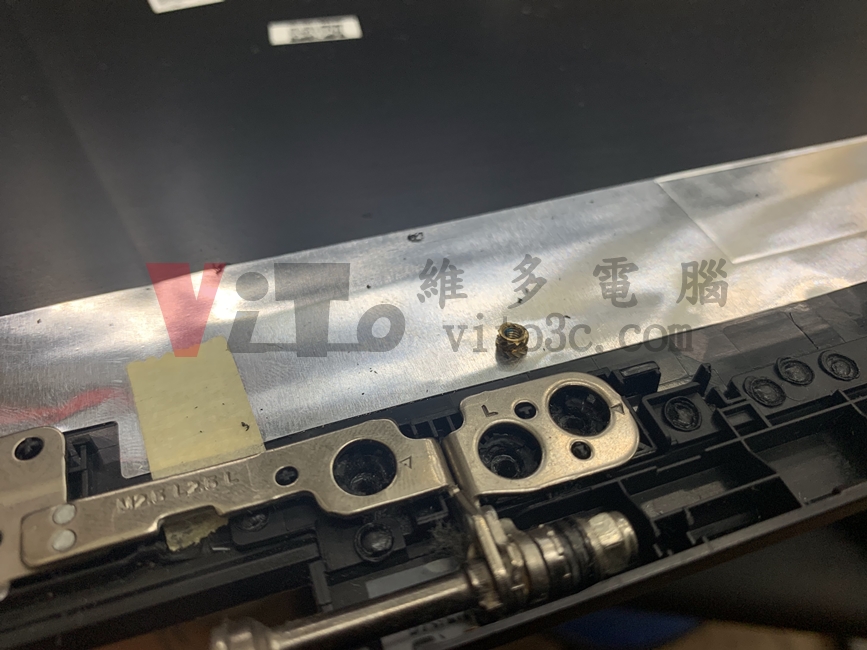

以下可以看到埋入的螺母相當的短淺,卻要支撐整個上半部翻轉的力道與重量。

MSI GP75 Leopard 9SD (MS-17E2)轉軸斷裂、外殼分離

📌 貼塑鋁殼的優缺點分析

優點

  • 相較於鍛造鋁合金外殼,貼塑鋁殼具備 極佳的輕量化效果,讓筆電減輕很多重量。
  • 框架貼合與組裝具有 一定的彈性,遇到撞擊時能提供相對的緩衝,減少直接損壞的風險。

缺點

  • 撞擊或長期使用導致螺絲鬆動,內部結構可能出現裂痕,進而導致卡榫斷裂、螺母脫落。
  • 一旦螺母脫落,外殼可能整體分離,從「螺絲鬆動 → 結構鬆散 → 轉軸斷裂」,容易演變成更嚴重的損壞。

📌 貼塑鋁殼總結

📌 重量輕,應用範圍廣泛,特別適合 180 度翻轉、觸控玻璃上蓋 等機種。
⚠️ 經常發生轉軸斷裂,這並不單純只是人為使用問題,還與設計缺陷有關。

我們在後續有分析「轉軸斷裂的主因」,深入探討這些結構問題!

LENOVO 小新Air 15ARE 2021 轉軸斷裂

全塑料外殼內部結構是如何?

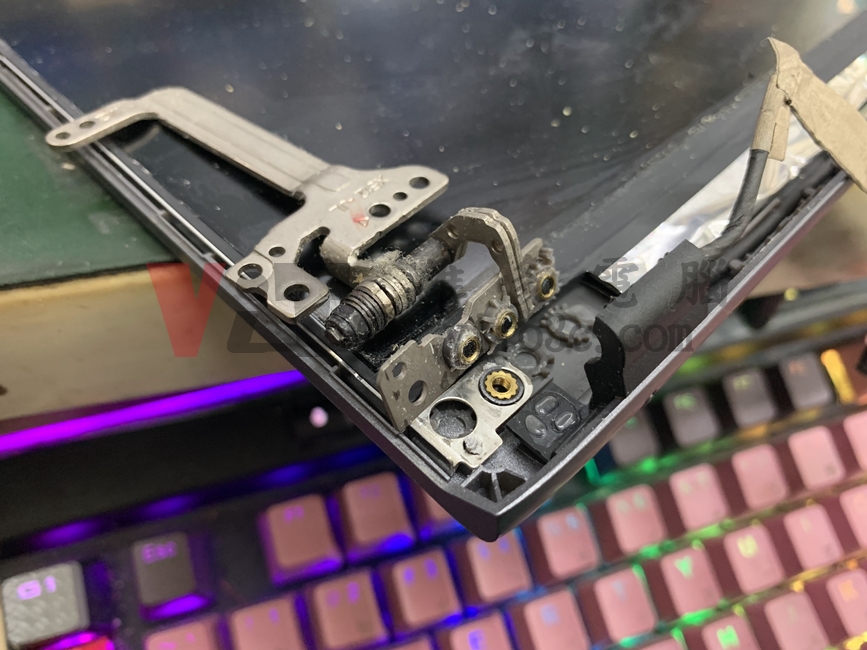

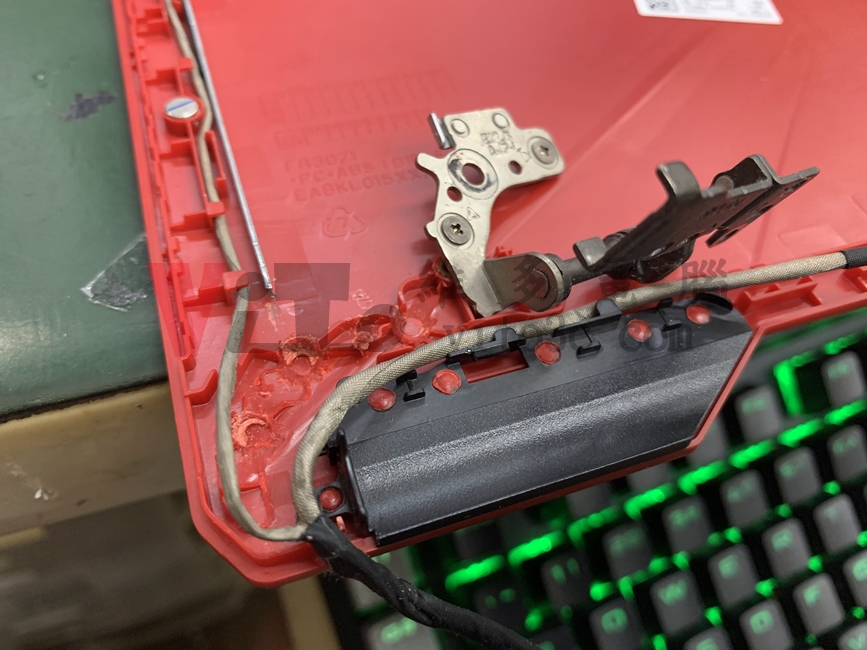

ASUS TUF FX504G A殼內部構造(上半部左邊與連動桿斷裂)

ASUS FX504G 螢幕轉軸斷裂鬆動左側(上半部)

上半部右邊斷裂

ASUS FX504G 螢幕轉軸斷裂鬆動右側(上半部)

同為ASUS FX504G C殼內部構造(下半部右邊斷裂)

ASUS FX504G 轉軸斷裂鬆動左側(下半部)

下半部左邊斷裂

ASUS FX504G 轉軸斷裂鬆動右側(下半部)

ASUS X512F A殼內部結構(上半部左邊斷裂)

ASUS X512F 螢幕轉軸斷裂與外殼破裂分離

LENOVO Y520-15IKBN A殼內部結構(上半部左邊斷裂)

LENOVO Y520-15IKBN 螺絲脫落

📌 全塑料外殼的優缺點分析

優點

  • 外觀設計自由度高,可輕鬆打造多種 紋路、烙印、模組化造型,像是 類碳纖維 紋路的印記XD。
  • 撞擊緩衝性佳,相較於鋁合金外殼,塑料殼的韌性讓它在受到撞擊時能吸收部分衝擊力,降低損壞風險。
  • 成本最低,製造與維修成本相對便宜,因此廣泛應用在中低階筆電機種。

缺點

  • 長期使用後可能因高溫老化變脆,隨時間推移,塑料會逐漸失去彈性,增加開裂的風險。
  • 若未及時發現螺絲鬆動,可能導致裂痕擴大,甚至影響整體結構,但這通常需較長時間才會發生。

📌 全塑料外殼總結

🎨 造型選擇多樣,能搭配 燈光套件,適合強調個性化的筆電設計。
⚖️ 中等價位與重量,價格親民,是大多數 主流筆電的標準配置
🛠️ 雖然塑料隨時間會老化,但斷軸的機率不見得比塑骨低唷!耐用度:中等,屬於 較為均衡的選擇

LENOVO Y520 轉軸斷裂

鋁皮鋁骨內部結構是如何?

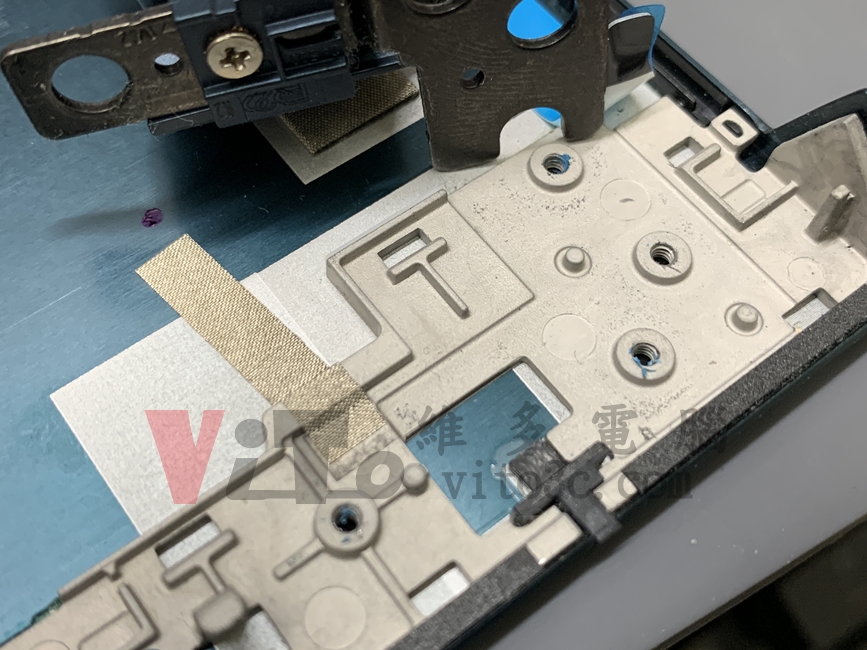

ASUS UX481F A殼內部構造
外層鋁合金板(鋁皮)內部鋁製支架(鋁骨)製作鎖點後,再進行膠合連接,後續鎖上轉軸就可以使用。

筆記型電腦轉軸斷裂,造成外殼破裂分離的災情探討 | ASUS、Acer、HP、MSI等

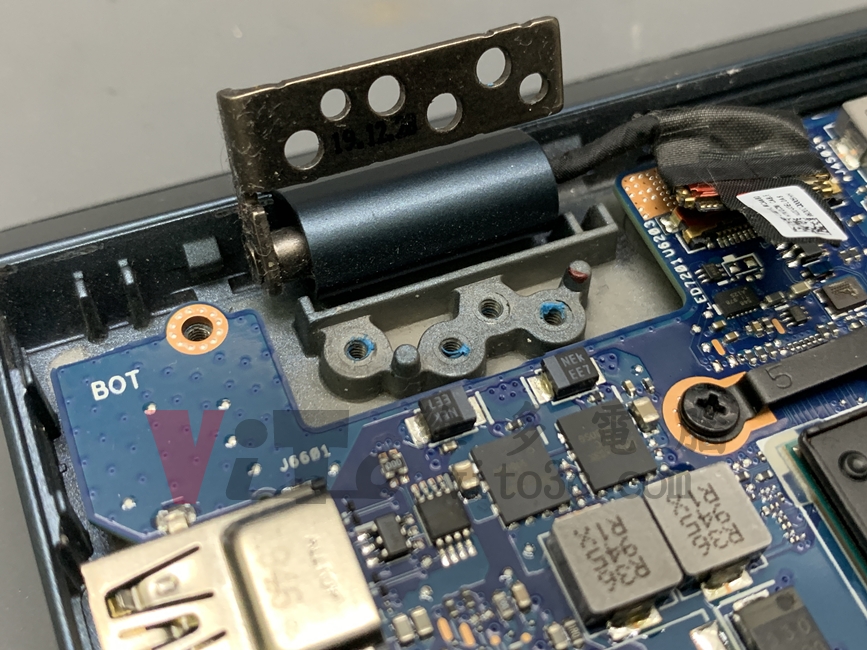

ASUS UX481F 底殼鎖點構造

筆記型電腦轉軸斷裂,造成外殼破裂分離的災情探討 | ASUS、Acer、HP、MSI等

像 UX481F 上半部採用大面積的框架內骨,再膠合的形式,穩定度應該滿好的。因為對比聯想小新AIR薄薄的一小片螺母膠合點,華碩這台筆電良心很多😂。

📌 鋁皮鋁骨的優缺點分析

優點

  • 相比鍛造鋁合金,設計更靈活,材料成本更低,能兼顧強度與輕量化,適合高階輕薄筆電。
  • 重量更輕,比全鋁合金機殼減少部分重量,適合 極致輕薄的機種
  • 結構剛性良好,雖然應力略遜於鍛造鋁合金,但仍比塑膠外殼更為耐用。

缺點

  • 長期處於高溫環境,結構膠連接觸處開裂(退膠)一樣會分離。(不是退駕)
  • 受外力撞擊時,由於結構膠很硬,內部膠合點可能會因衝擊而開裂脫離。與貼塑鋁殼相似,一旦斷開,等同於「錢錢離家出走」了,但還是可以補救QQ。

📌 鋁皮鋁骨總結

⚖️ 重量輕、剛性高、設計自由度大,是近年 高階輕薄筆電 常見的外殼設計。
🔥 不易爆殼,但位置會長期熱脹冷縮(受散熱器高溫對流)還是會壞,反而需要注意散熱來機構穩定
🎯 如果習慣Windows系統要輕、要炫,算是優質首選。(但是做在裡面你看不到

筆電外殼材質對比懶人包

材質優點缺點
鍛造鋁合金
Unibody
剛性最強、耐用度極高
價位:⭐⭐⭐⭐⭐⭐
預算太高
外殼變形後無法修復
鋁皮塑骨
(IMP)
重量最輕、外觀漂釀
價位:⭐⭐⭐⭐ ☆
溫度與年限導致膠合脫落
螺母埋入太淺容易斷裂
全塑料外殼
(PC+ABS)
設計彈性高、重量輕
價位:⭐⭐⭐ ☆☆
受熱易老化與脆化
經常攜帶外力損壞的風險高
鋁皮鋁骨
(IPA)
剛性比塑骨好、重量輕
價位:⭐⭐⭐⭐ ☆
膠合處長期受熱可能開裂
強度夠較適合攜帶

🔍 購買時無法得知
不論哪種外殼材質,購買時我們都無法直接看到內部結構,產品開箱也不會特別標示這些細節,畢竟這超出了大多數人的專業範圍。

💰 價格比例
並非全塑料外殼就一定便宜,鋁合金外殼也不代表一定耐用。許多筆電的成本分配更傾向於螢幕、散熱、CPU與GPU等眾多硬體配置,而非外殼材質本身。

🔚 結論

看完以上分析,你會發現,真正出問題的不是 轉軸本身,而是 轉軸的固定點

許多人以為鋁合金外殼堅固耐用,但實際上,內部結構卻是塑料骨架貼合而成,算是導致耐用度不如預期的原因。

因此,最實際的方式還是 溫柔照顧你的筆電,減少不必要的損壞風險!

事實上,轉軸斷裂的原因 不僅僅與外殼材質有關,還涉及多種設計與使用因素。
💡 下一篇,我們將深入探討筆電轉軸斷裂的6大關鍵

💡 常見問題 Q&A

🚑 Q1:轉軸已經鬆動快斷了,還能繼續用嗎?

💬 可以,但不建議! 繼續使用可能會導致擴大故障:
⚠️ 轉軸位移 → 壓破螢幕面板 & 排線斷裂會掉燒CPU 點我參考實例💀
⚠️ 固定點碎片 → 影響主機板、卡住風扇、 🔥
⚠️ 鬆動惡化 → 最後可能連外殼都爆了 😨

我們的維修建議
✔️ 轉軸斷裂 可快速修復,使用特殊材料補強,還能解決原廠通病
✔️ 越早修,越快好,最快2小時、最慢當日交件!避免讓問題擴大

⚡ Q2:有特定品牌的筆電轉軸特別容易壞嗎?

💬 不是看品牌,而是看機種! 轉軸故障主要來自:

  • 🔧 設計因素 → 有些型號先天結構脆弱
  • 🛠️ 人為因素 → 長期單手開蓋、頻繁 180° 翻轉、螺絲鬆動不維修
  • 🔥 使用環境 → 高溫 & 長時間開合,塑膠內構老化加速

📌 人品才是王道,不少人通病型號都能用10年了,不代表該品牌的所有機種都會中招!

🛠️ Q3:筆電轉軸維修需要多久?

💬 大多數轉軸維修 1~3 小時內可完修!

  • 拆機檢測 & 確認損壞程度
  • 補強或更換受損零件
  • 測試螢幕開合狀態 & 固定強度

當天完修,當天取機,不必擔心久等!

💰 Q4:轉軸維修價格貴嗎?

💬 多數報價在2000元以內,比買新筆電划算很多!
🔹 維修價格 依損壞程度不同,但通常「不到原廠更換外殼的 1/3 價格」。
🔹 省錢關鍵 👉 原廠一定要你「整組換新」,但我們能 精準補強 & 降低成本

📌 8代以上CPU效能落差不大,修起來讓筆電再戰好幾年! 💪😎
