筆電用久了難免發生電池故障的問題，像是蓄電差、無法識別電池、充不了電、主機板故障致電池損壞等情況。我們來探討解剖筆電電池內部的奧秘，也順便理解電池換新與救援的差異！
主機板故障導致電池損壞？
主機板故障會導致電池損壞嗎？這是很多人的疑問，但在維修百台的 ASUS X515E、X515J 等機種後，經常遇到主機板因為短路造成電池故障的情況。ASUS Vivobook 8款筆電故障通病災情解析！
其實是筆電電池內的保護板產生的機制，也就是讓電池鎖定不要輸出，避免在短路的情況下電池還持續供電，而短路會出現電流無限大，並負載於電池而發生危險的情況。
筆電電池內部結構有哪些？（含保護板與電芯）
除了鋰電池串、並聯外，還有一組電路板，功能用於平衡充電、放電、電量、循環次數、溫度監測等參數，等於一片小板子就匯集眾多資訊，再與筆電通訊才能啟用電池。
解剖故障的電池
我們以一台 X515E 因主機板短路造成電池故障為例子，小心拆解電池來看看端倪。

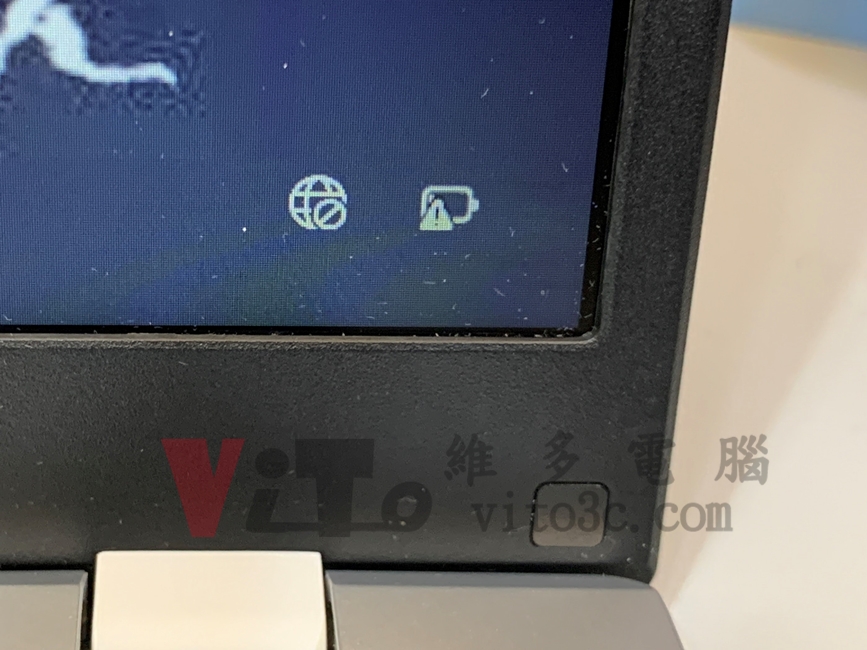

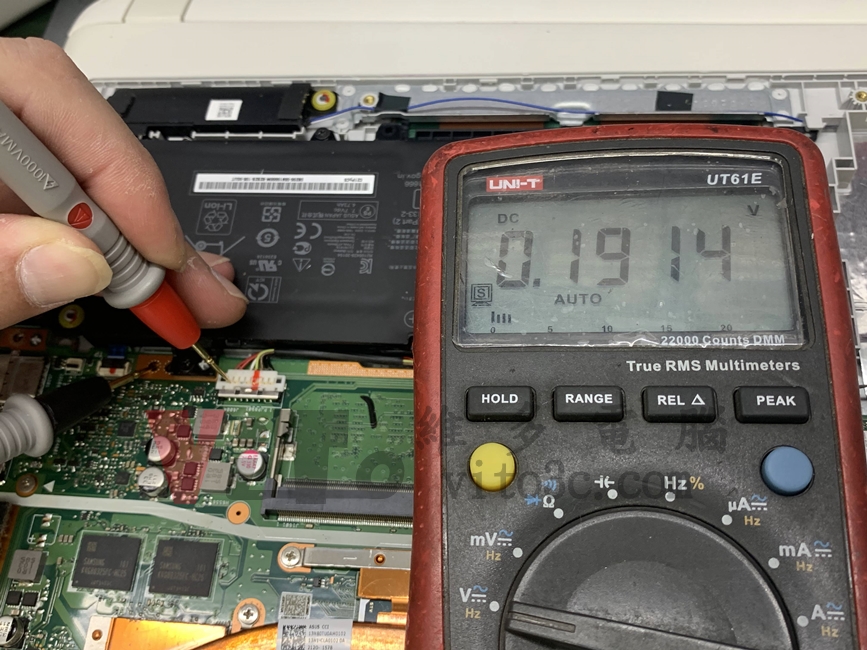

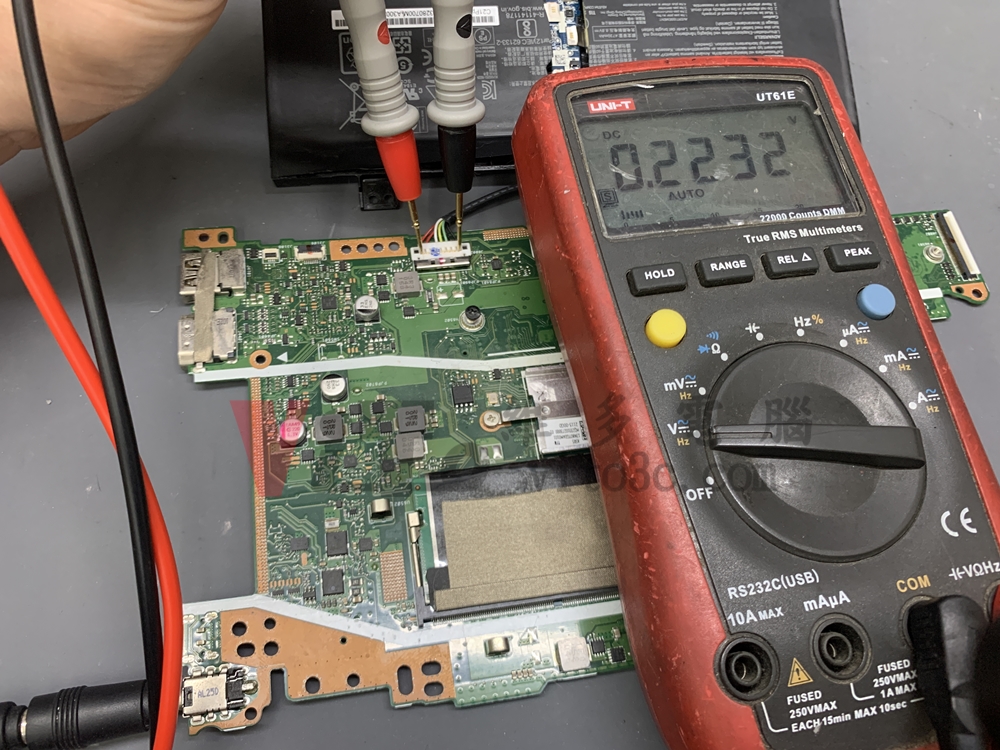

先測試電池在插電後從主機板上測量電池的輸出電壓，三用電表顯示為 0.2232V ，表示電池無法正常輸出電力。

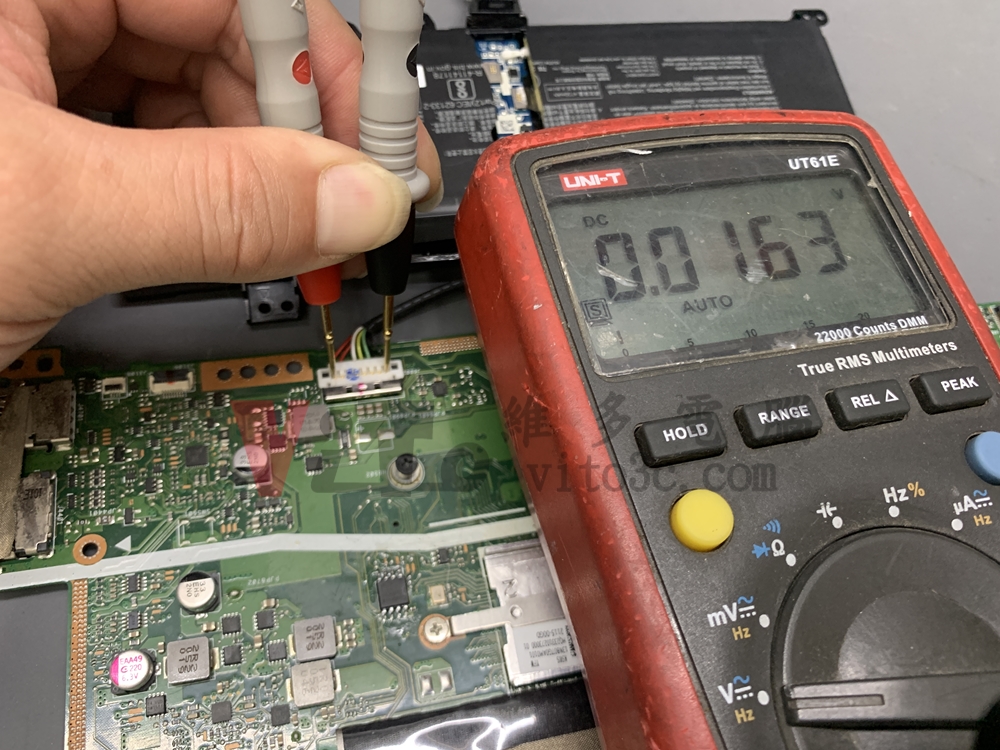

若將外接電力移除，會發現不輸出電力了，三用電表測得電壓僅剩 0.0163V。

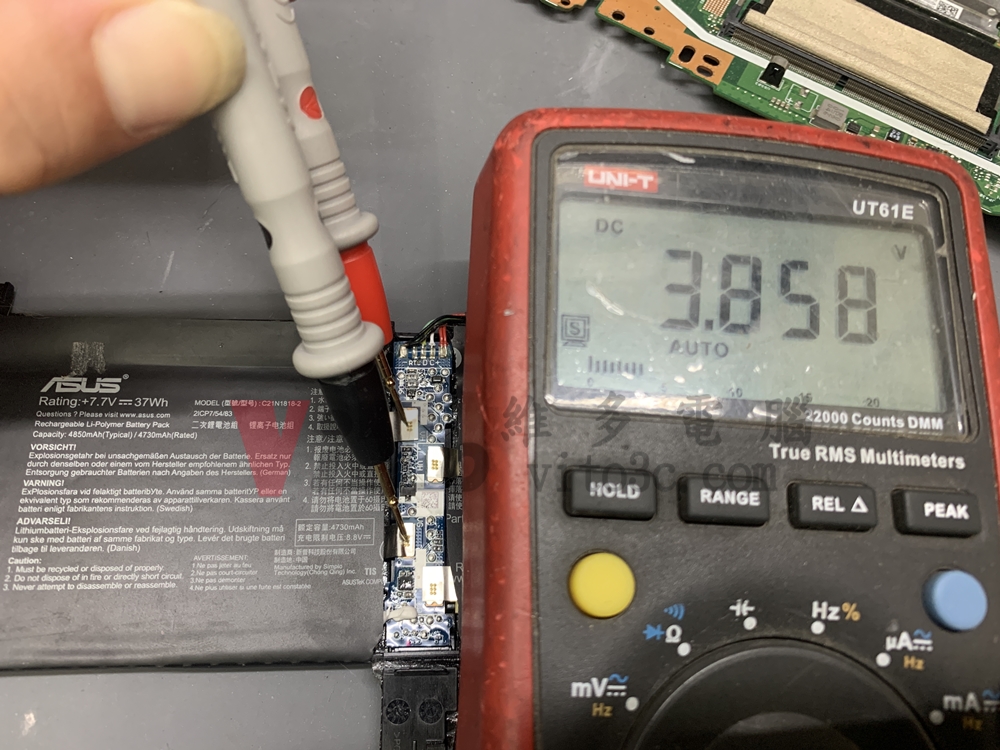

我們來測試看看內部電池芯的電壓，下圖為左側的電池芯，可以測得3.858V。
下圖為右側的電池芯，可以測得3.858V。
看到這裡應該會發現電池標示為+7.7V 37WH，一顆鋰電池大約是3.7V，兩個鋰電池串聯是7.4V，以上測得3.858V串聯則是7.716V，是不是表示電池芯是正常的，但輸出確有問題呀！
筆電電池如何得知主機板故障？
這我們要從主機板端來看通訊協定，我們帶你看主機板電路圖來逐步說明。

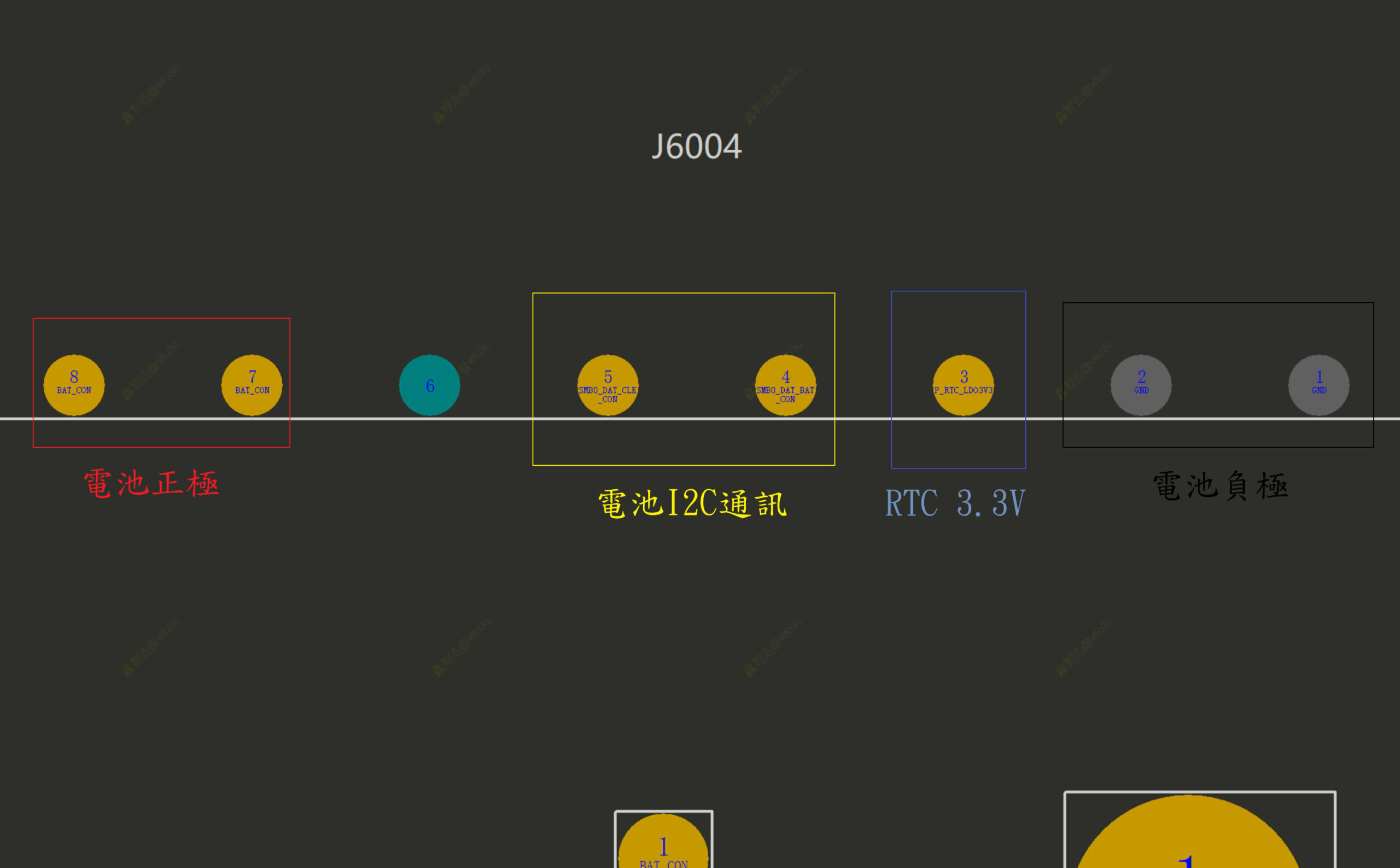

電池腳位定義，會看到除了電池輸出的正、負極以外，還有電池通訊、RTC 3.3V的功能。

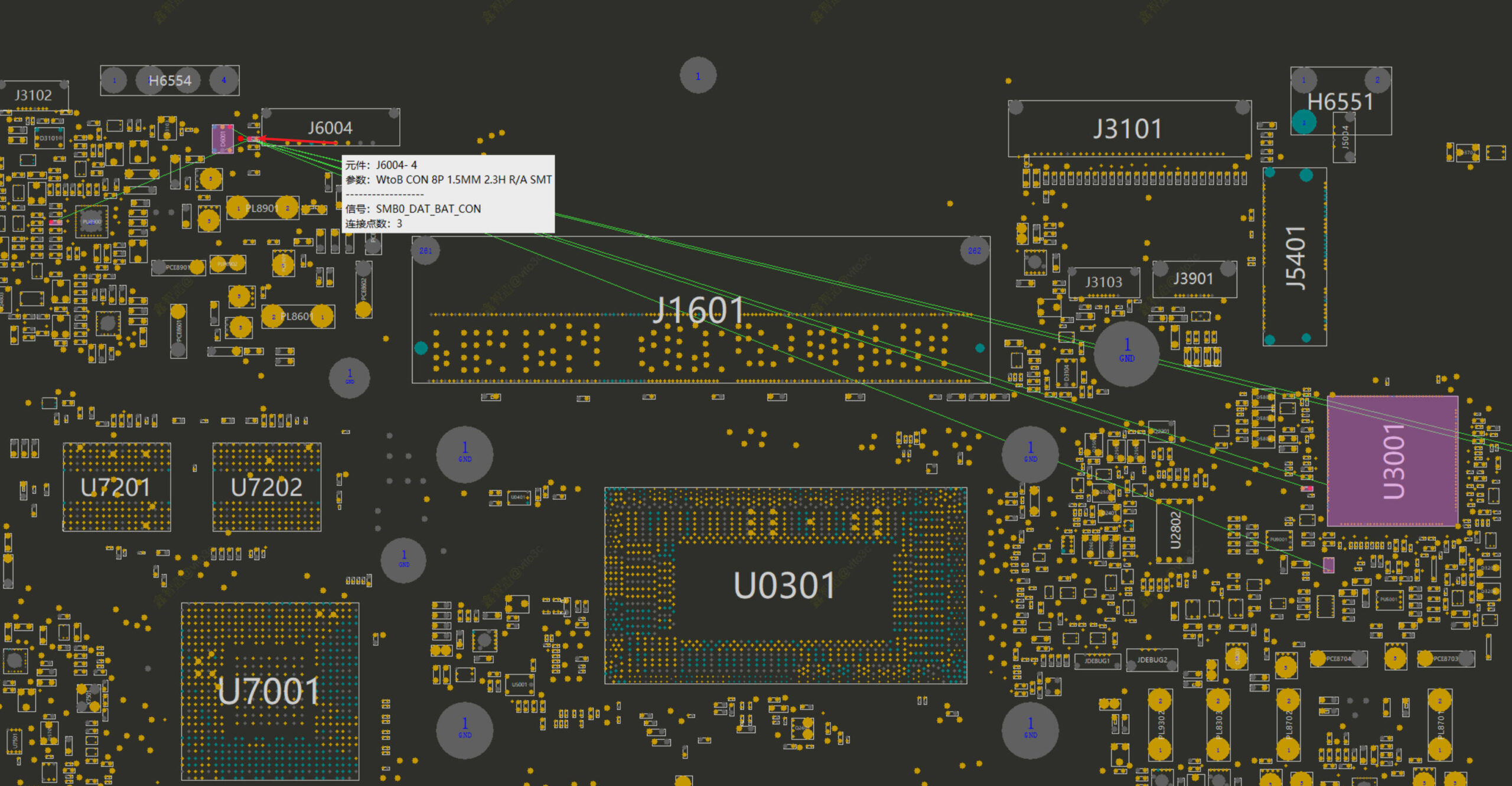

電池的通訊是走 I²C（Inter-Integrated Circuit）的方式，和主機板上的 EC晶片 互相通訊，如下圖電池腳位的CLK與DAT走線是進入到EC晶片的引腳。
CLK的走線
DAT的走線
如此一來，不管是電池還是筆電異常，只要接受到異常，就會把電池保護住不要輸出，而要修復電池就需要 I²C 通訊協議的設備來維修或修改電池的參數。
筆電不過電，就不要再一直插電嘗試開機！
既然您上一堂課，那我來跟您說為何筆電發生不過電的問題後，不該再持續插電嘗試要做開機動作！
關於EC晶片
我們筆電在插電時會先產生 LDO 3.3V ，這組電力會給予 EC 晶片，來做開啟的動作會從電池偵測、待機供電 3V、5V 等，讓筆電預備開機的前置作業，如果一直插電嘗試，表示你一直告訴 EC，我主機板壞了，關掉電池、關掉電池。😫
關於內部短路
短路有可能發生在CPU供電上，持續插電會讓電力在 OCP（Over Current Protection）過程中，電壓緩降的情況下持續傷害被擊穿上側的 MOSFET，因為直連 CPU 核心供電的負載，CPU會因此就這樣掛了，雖然在故障擊穿瞬間啟動 OCP 來看，CPU 的存活率也不高。😓
有興趣可以點擊👉 ASUS UX333F 熱像儀修復 CPU 核心供電短路故障
重新觸發電池有救嗎？
答案是不見得有效，因為 ASUS X515E 的機種上來測試會恢復電壓輸出，但是電池不能使用，僅剩下RTC 3.3V的功能。在其他機種上有試過這樣的方式，少數機種這樣做可以再度使用電池！
可以點擊 👉參考此篇 ASUS X412F 主機板與電池維修實例
電池故障該怎麼做？
像我電池壞了到底該怎麼辦？只要不是物理性膨脹、會持續一直對電池充電（燈號持續亮橘燈），我們指點迷津給你幾個方向
- 筆電都插電使用：都在家插著電使用，可以考慮不換電池，但電池也不要移除，因為有RTC功能。
- 筆電出門業務用：那只能考慮更換電池
- 筆電一定要UPS：那只能考慮更換電池
- 要裝電池才能用：少數型號是一定要安裝電池才能開機使用。
- 筆電前置配重：部分筆電前置電池移除，配重不對會人仰馬翻的。
總結
筆電電池算是成熟的零組件，價格也很透明了，從 2006年 在華強北已看過有眾多店家量販與破解筆電電池，在台灣也能以 1500元 上下購入新的電池來替換，價位就當成消耗品使用與品質驗證。😂
電池故障也不會以修復的方式處理，雖然 SMBUS 設備不貴，但牽扯到你使用多年的電池該如何保固、收費用高低、救回蓄電量也不好等問題。
至於新的電池嘛！電池芯的好壞優劣，就是另一個故事了！
💰 請問筆電電池更換的價格多少？
自由選擇分成三個部分，若想順便清潔與更換散熱膏會以合併工資計算。
筆電電池：NT$ 800 ~ 2,900
拆裝工資：NT$ 350 ~ 2,000
散熱保養：NT$ 350 ~ 1,000
🛠️ 請問電池保固多長時間？
電池保固：半年（比原廠90天多一倍延長保固）
⏳ 筆電電池更換大概需要多久時間才能取回？
現場當面拆裝更換，建議先詢問貨況、價格，並需事先預約，大約10-60分鐘。
💾 筆電更換電池資料會遺失嗎？
在進行更換電池過程中，我們不會動到硬碟（SSD），只要硬碟本身正常，資料不會遺失。建議送修前先備份資料。
⚡ 請問筆電不裝電池能正常使用嗎？
僅有少數機種不行，未安裝電池會無法開機，如 MacBook 會持續顯示電池電量低，ROG 部分機種會開機後，反覆開關機，實際要移除電池後插電測試才會知道結果
📞 想了解維修細節？歡迎聯絡我們
如果您的筆電也出現了電池故障的問題嗎？歡迎提供「型號」與「故障描述」，我們會根據經驗提供「初步建議」與「預估報價」，協助您做出是否維修的判斷。
