Physical Address
304 North Cardinal St.
Dorchester Center, MA 02124
筆記型電腦轉軸斷裂的問題，你遇過嗎？
打開筆電時，螢幕轉軸卡卡的，甚至伴隨著「喀啦」聲，這可能是轉軸即將損壞的前兆。當轉軸斷裂後，會導致外殼分離、螢幕鬆動或破裂，甚至影響筆電的正常使用。
究竟為什麼筆電的轉軸會斷裂？這篇文章帶你一探究竟！
轉軸斷裂造成外殼分離的主因有以下情況
- 沒發現螺絲鬆動：轉軸點會因為槓桿原理撬動螺母，會從鬆動慢性演變成螺母固定點脫落。
- 成本縮減（Cost Down）：這個就很玄了！一個螺母配螺絲也要省起來，你看看就知道。
- 散熱器溫度影響：上、下半部固定點位置在散熱器周邊，熱傳導與熱脹冷縮，引發支撐點脆化。
- 人為問題：筆電包掉落、碰撞硬物、各種情緒失和也會導致。
- 官方設計問題：橫向設計應力無法分散，支撐點數量太少或太密集，螺母埋入太薄或尺寸太小。
- 轉軸單邊變緊或卡死：其實會同第1點，發生撬斷外殼固定點的螺母，以使用4年來說發生率不高。
- TN面板可視角度不佳，時常要微調螢幕角度：早年 TN 面板的可視角度差，因為看不清楚，會經常翻動面板調整上半部角度。（ㄎㄅ，老闆你不是說6個嗎？因為現在TN面板已經很少採用了）
讓我們實際拆機帶你看斷裂主因為何？
看完外殼結構與材質篇後，應該就能理解斷裂的發生位置與情況，再來瞭解下列造成問題的主因為何。
🔩 沒發現轉軸螺絲鬆動，慢性故障
正常使用下很難發現螺絲鬆動的情況，筆電雖然會使用 耐落螺絲（點膠螺絲），組裝時的電動螺絲起子也會鎖到預設扭力，但在長年翻動、攜帶震動、長期下來螺絲難免會出現鬆動。
當然，也可能出現人為問題導致內部嵌入螺母少數斷裂，慢性引發其他螺絲與螺母固定點出現異常問題。

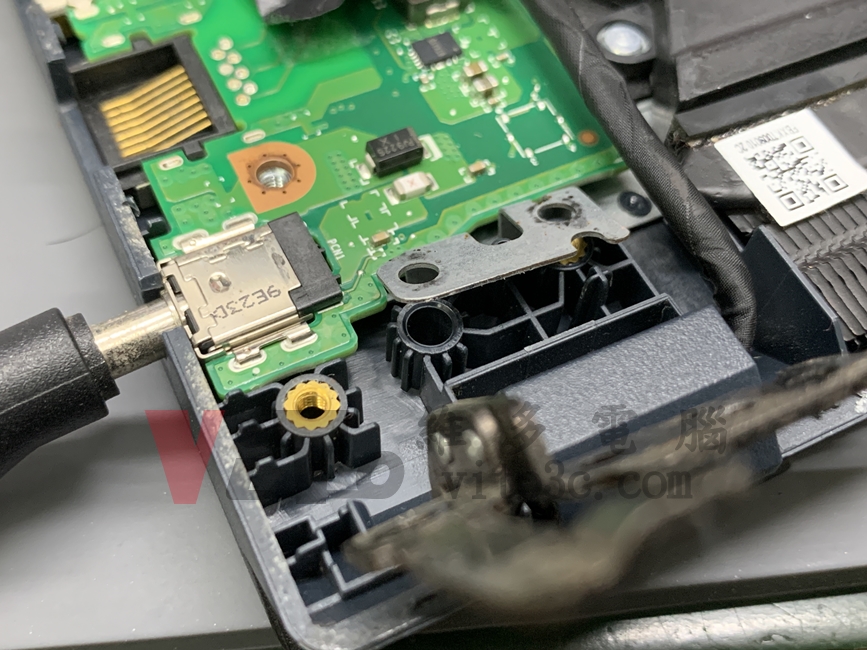

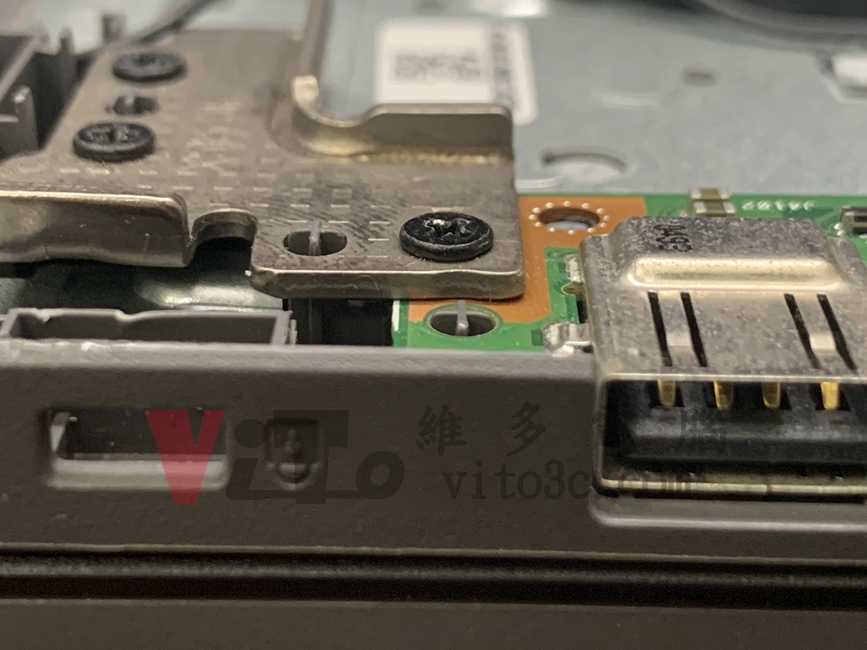

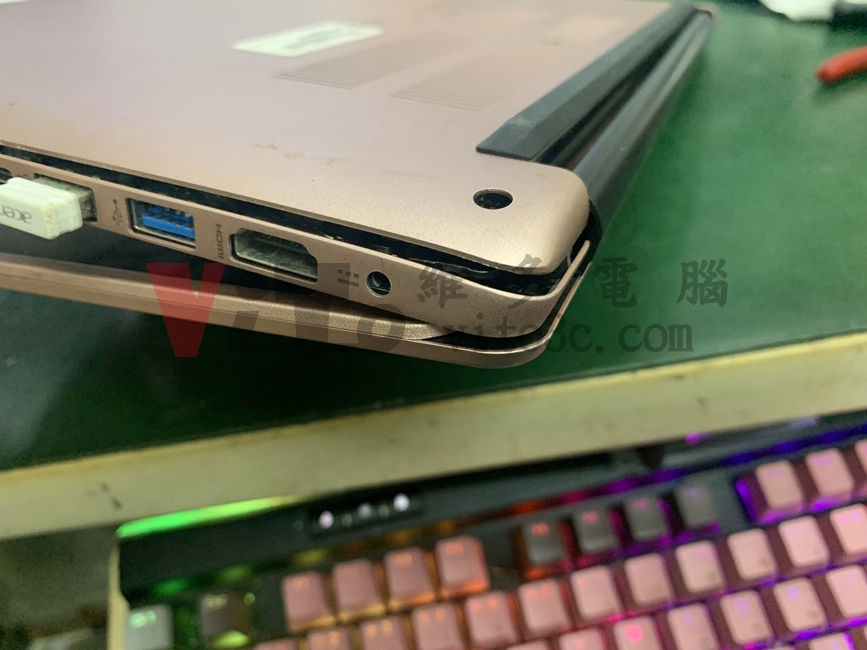

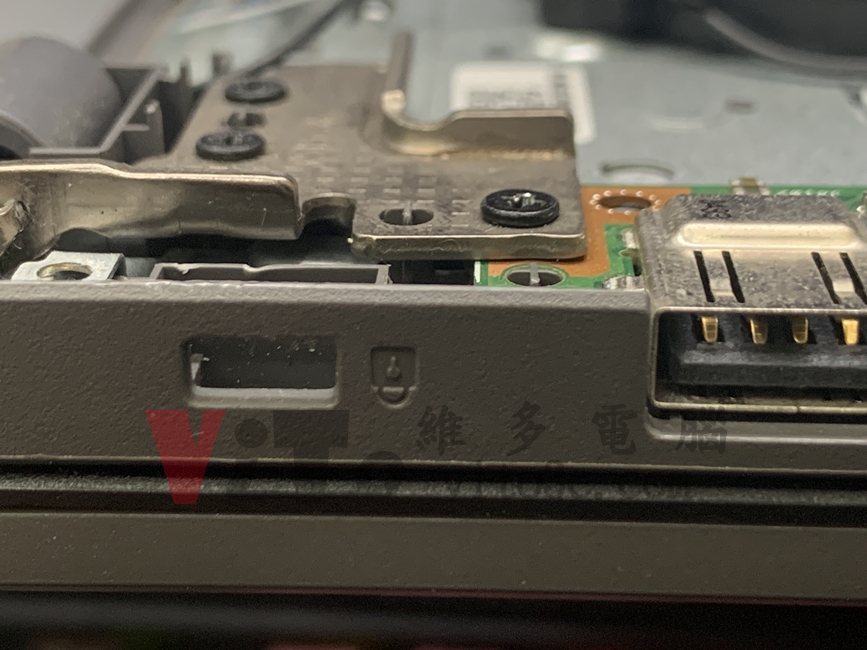

（如下圖：螺絲鬆動產生間隙落差）
每一台我們收到的主機板維修與清潔案件，都會幫客人的下半部轉軸點螺絲重新上鎖並鎖緊，設定在清潔的 SOP 裡，降低轉軸點出現斷裂的機會。
💰 成本縮減（Cost Down）
直接看照片就會發現真的很玄！多給你會很穩定，少給你也沒問題，但時機一到就…顆顆。
ASUS S406U 實際拆機

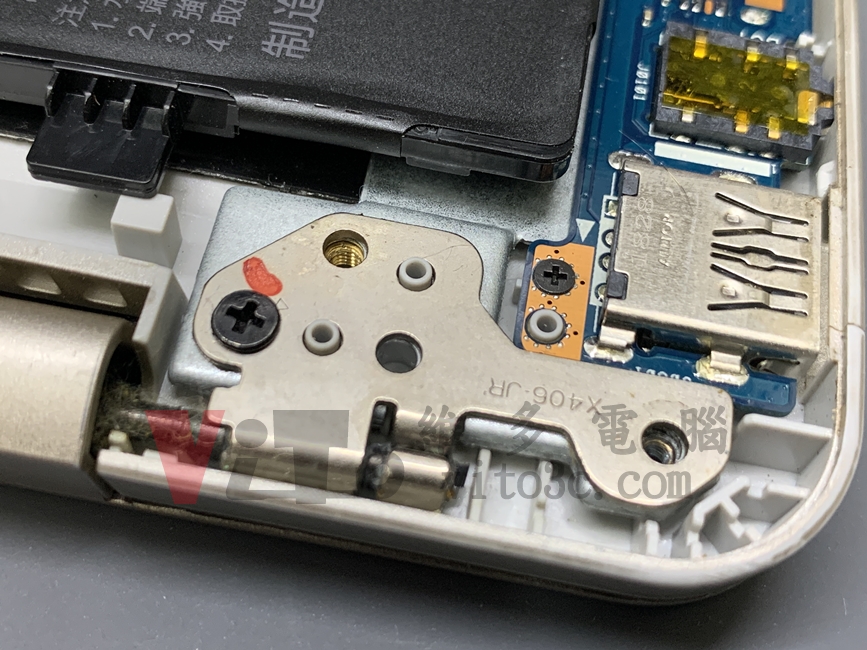

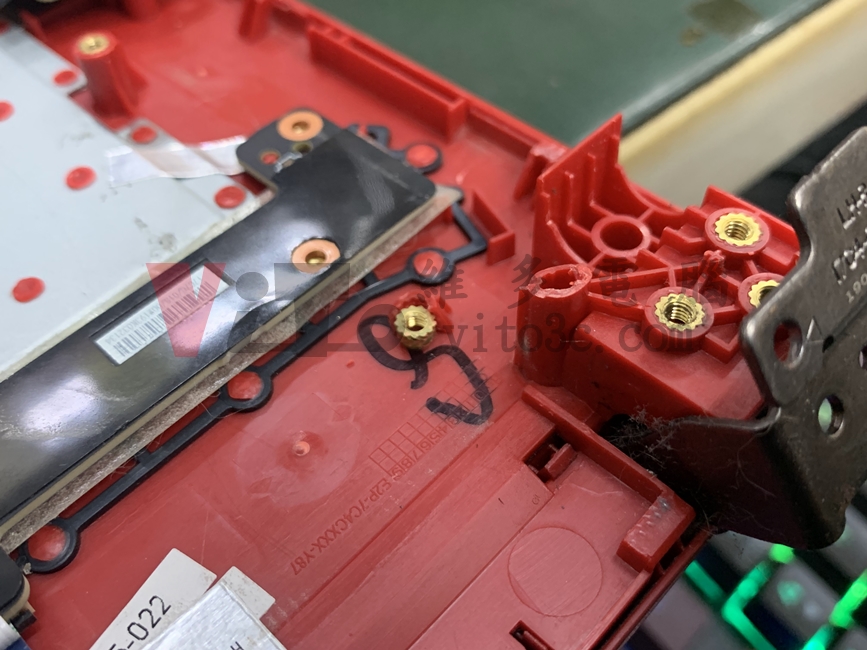

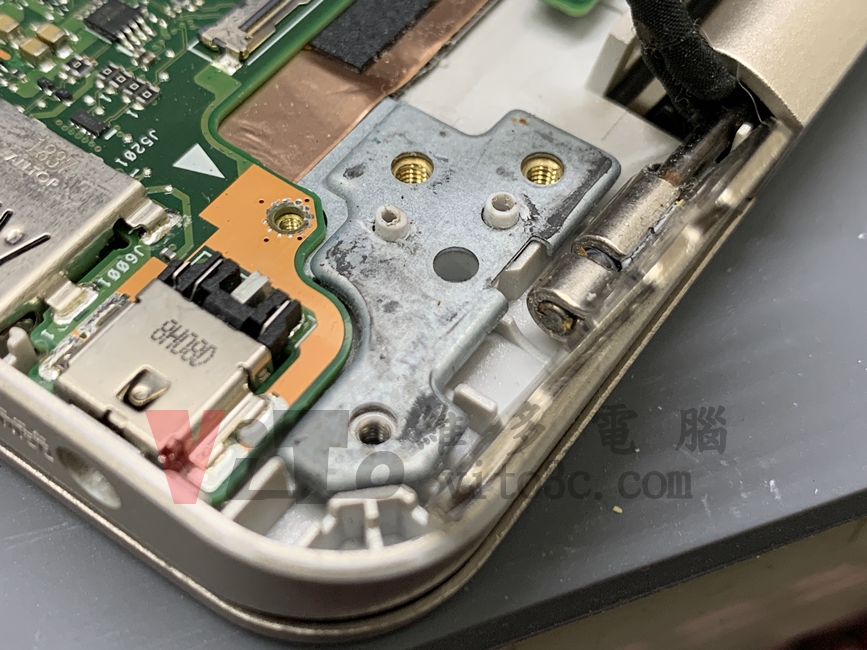

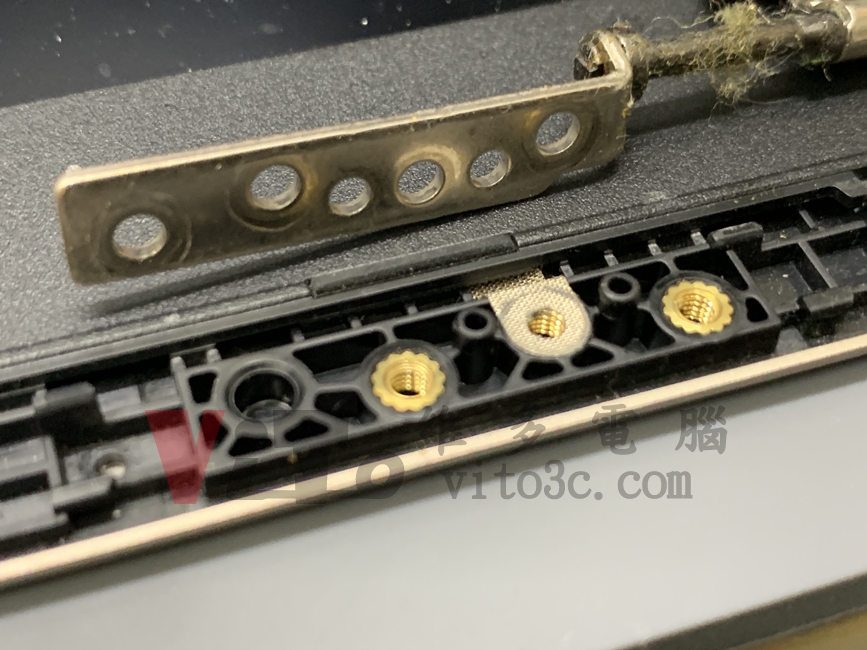

C殼有4個螺母嵌入點，轉軸也設計4個鎖孔，實際只有埋入並只鎖定3個（下半部右邊）
下半部左邊有4個螺母嵌入點的設計，實際只有埋入並只鎖定3個（下半部左邊）
ASUS S406U 上半部

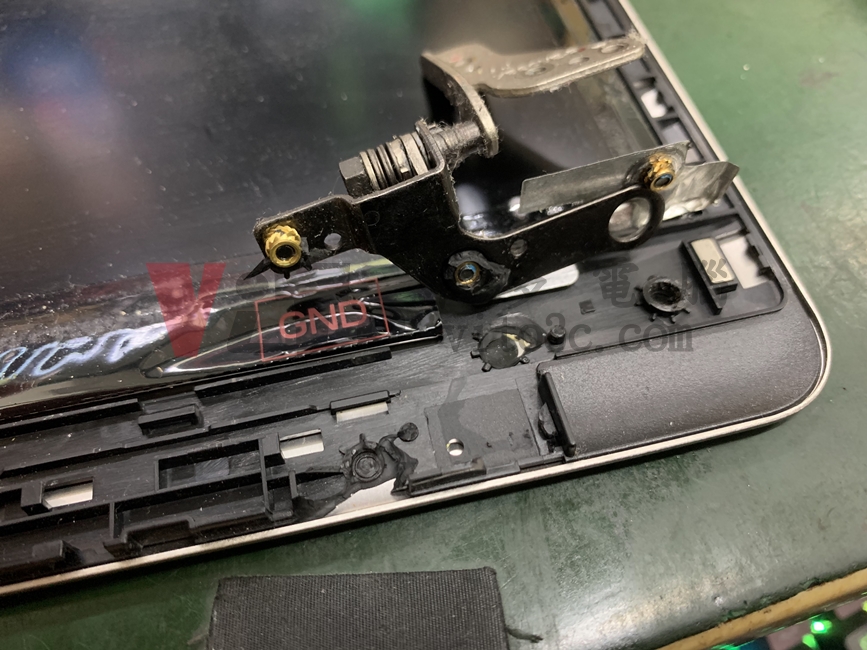

同樣有4個螺母嵌入點的設計，實際只有埋入3個（上半部右邊）
ASUS S410U 上半部螺母嵌入點的設計也是4個，但只有埋入3個？
ASUS X571G 下半部左側轉軸固定點，中心為置有設計埋入孔，但沒有埋入螺母。
🔥 散熱器溫度影響
外觀設計阻擋出風口
後置型的轉軸設計，除了阻擋出風口，也讓熱引導到面板轉軸上。

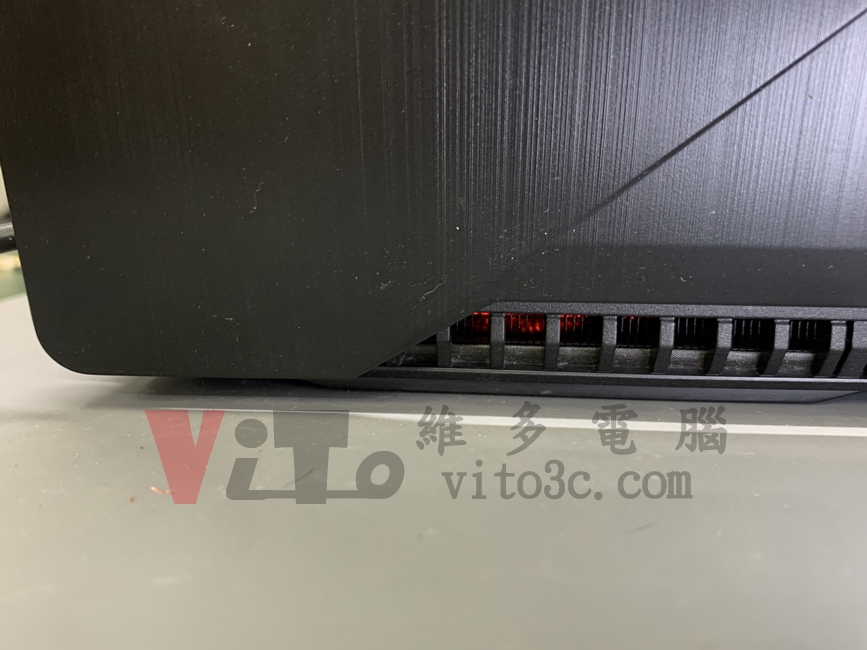

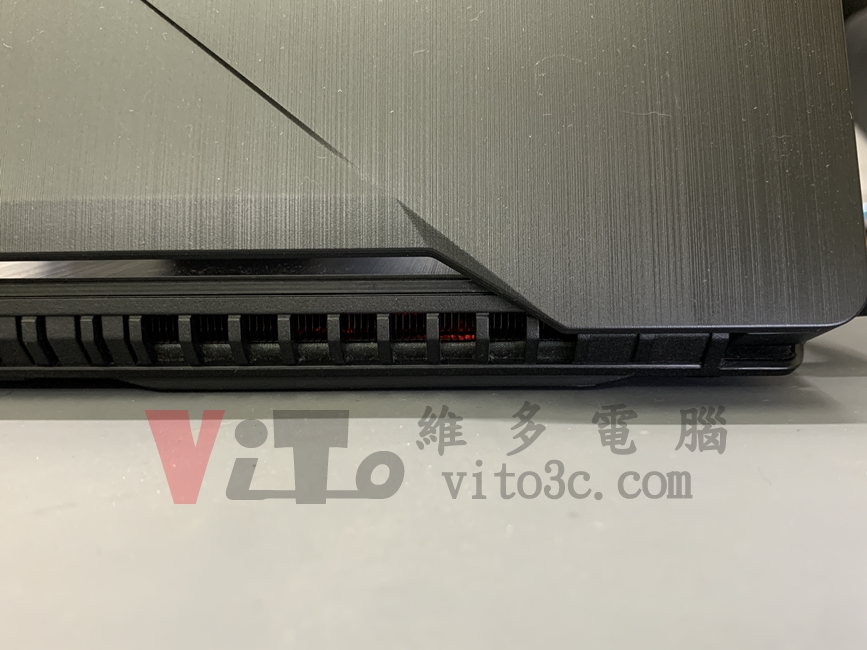

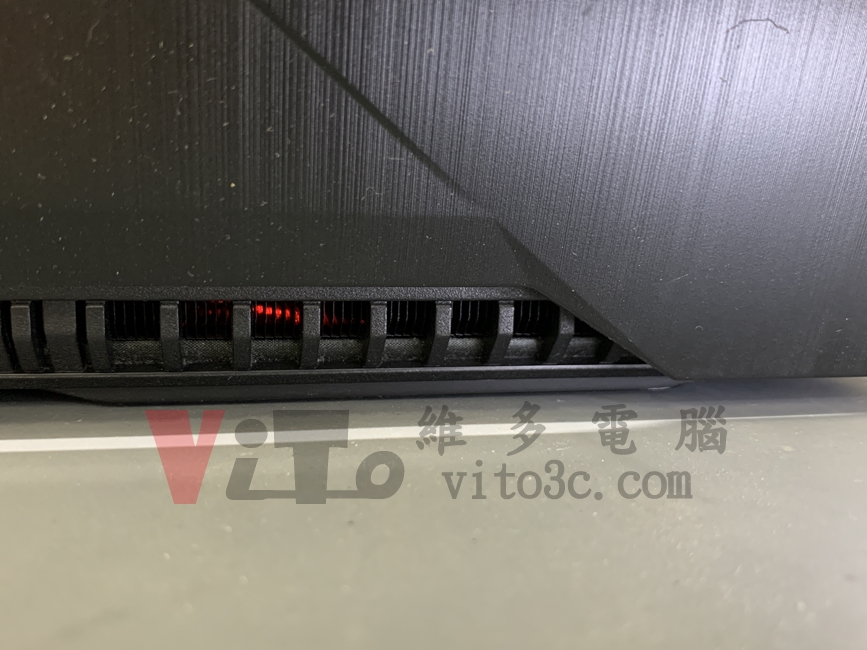

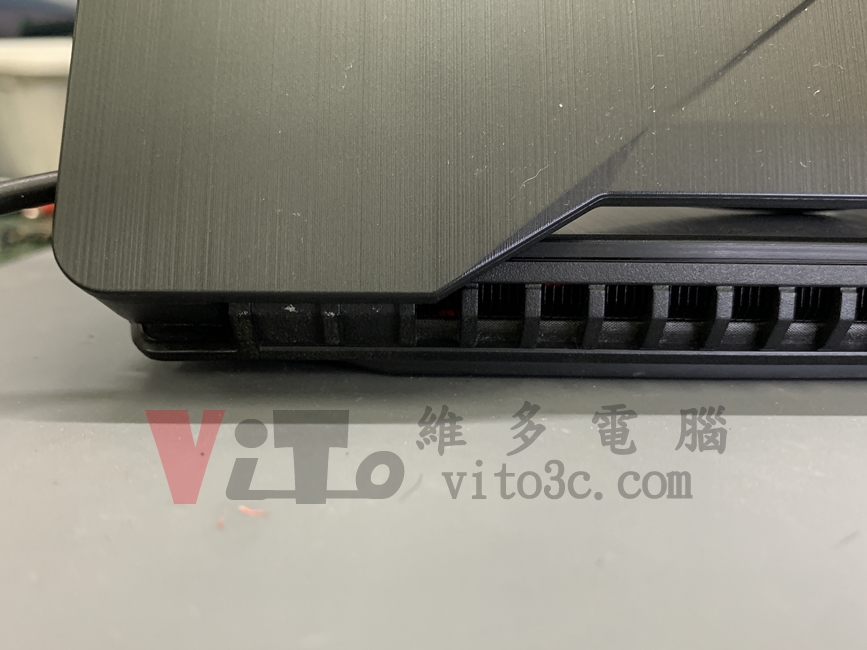

下圖來看外殼阻擋出風口的情況，角度是以平常使用時，坐姿直視面板最佳角度。
往前翻轉一些
熱像儀監測溫度分布

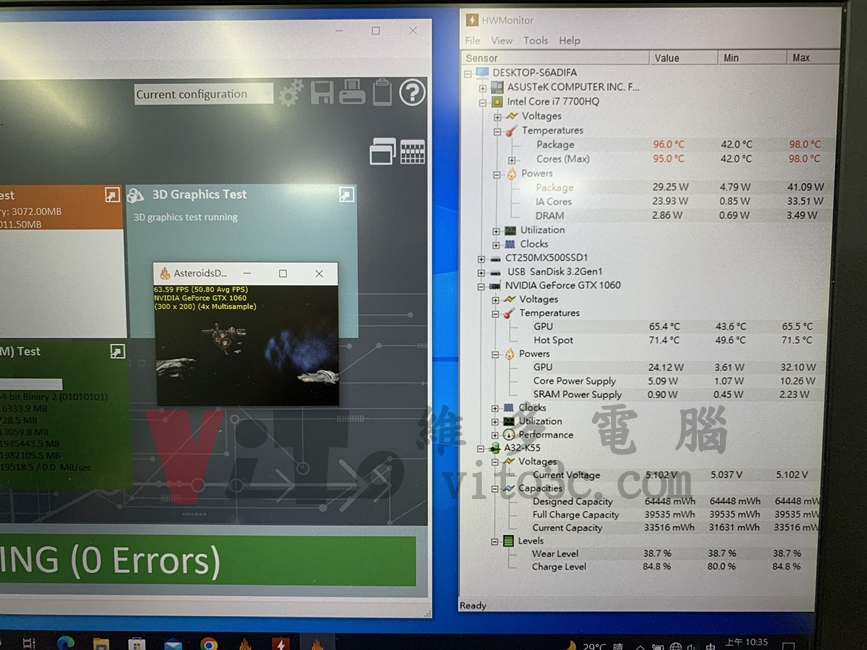

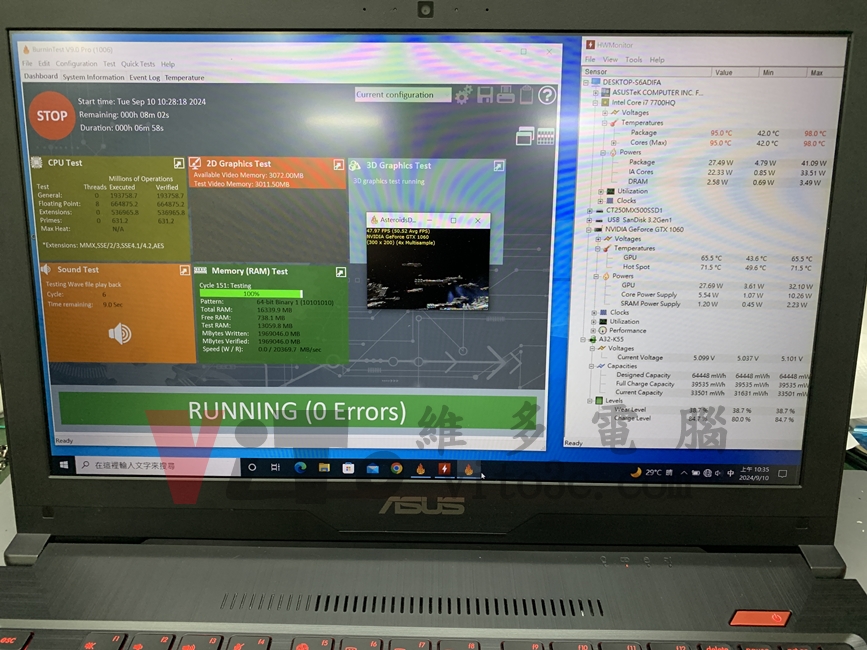

以烤機軟體 Burn in test 讓 CPU、GPU 在最大負載下讓溫度增加。
CPU：96度 與 GPU：65度

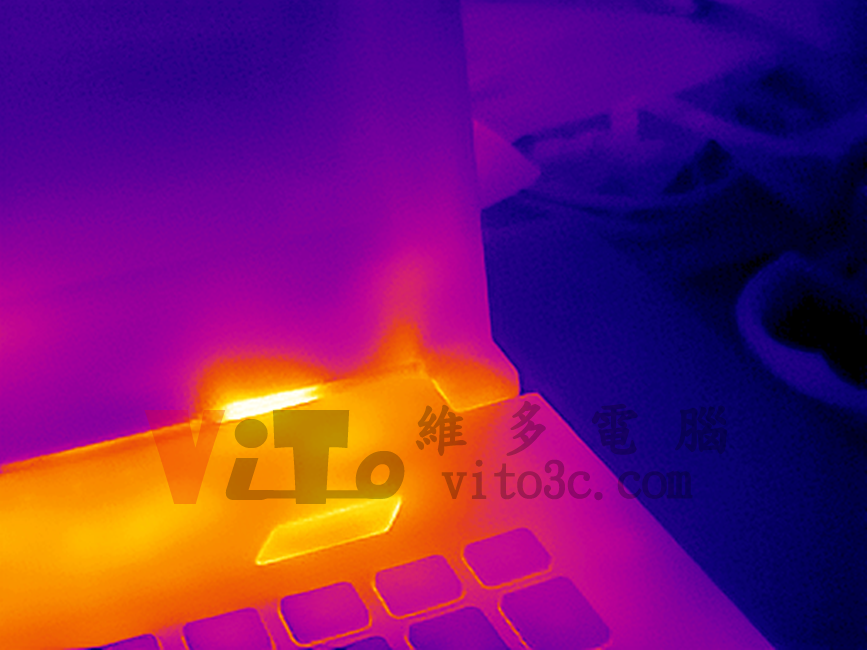

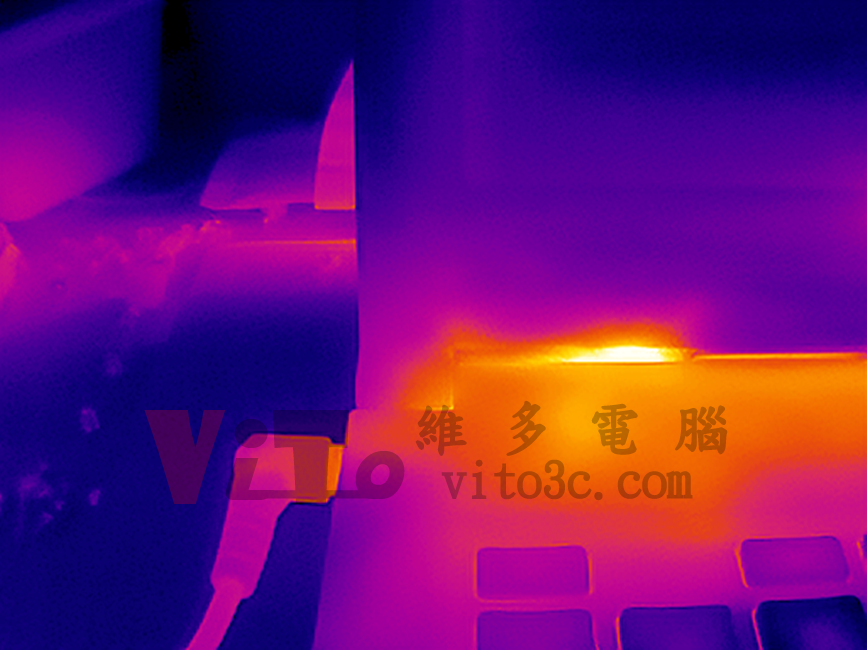

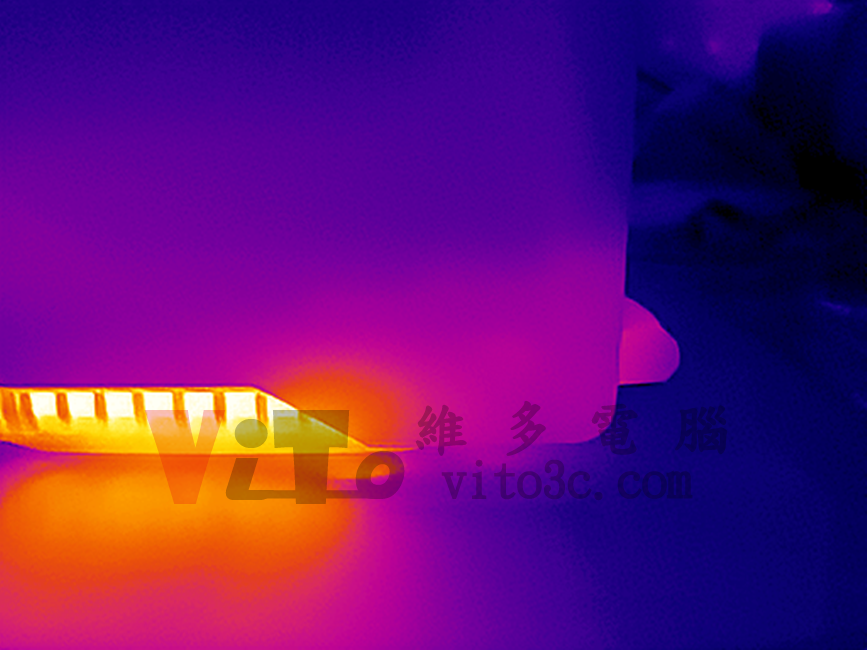

從熱像儀來看正面的溫度分布

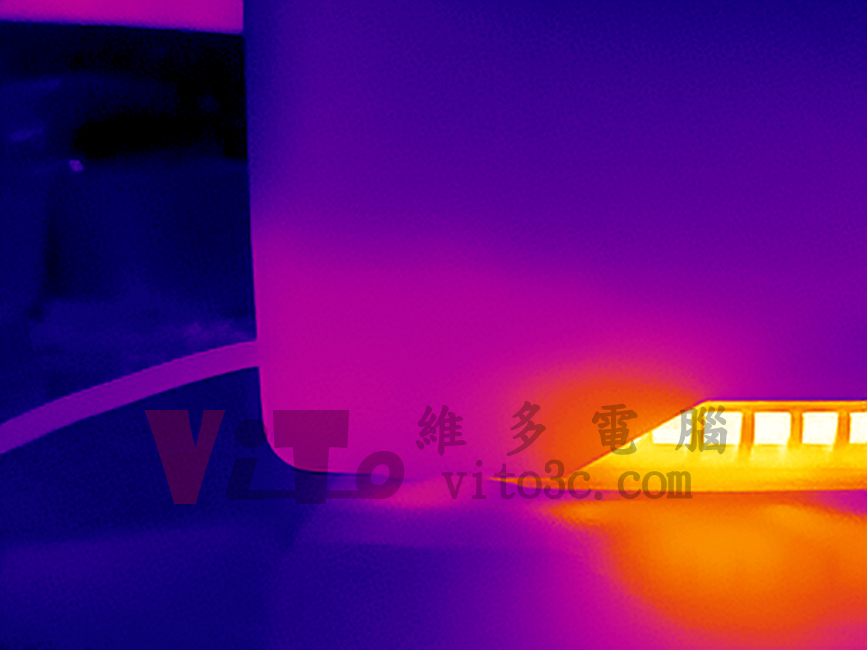

一樣是熱像儀，再來看後面的溫度分布
像高溫這種慢性情況，長期下來就會出現自然故障，即使你換殼或改換鋁殼，情況一樣不會改善。
當然，不同人設計也有差異，所以FX505就是做在C殼上開，不會阻擋後方出風口。
💥 人為問題

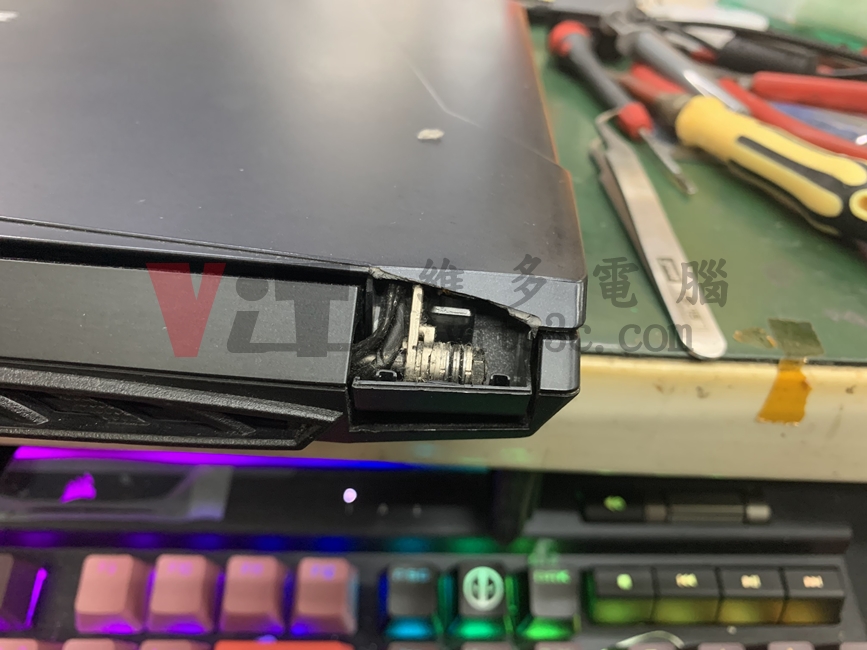

碰撞導致外殼破殼
捷元 KBC15T2DW、KBC15T3DW

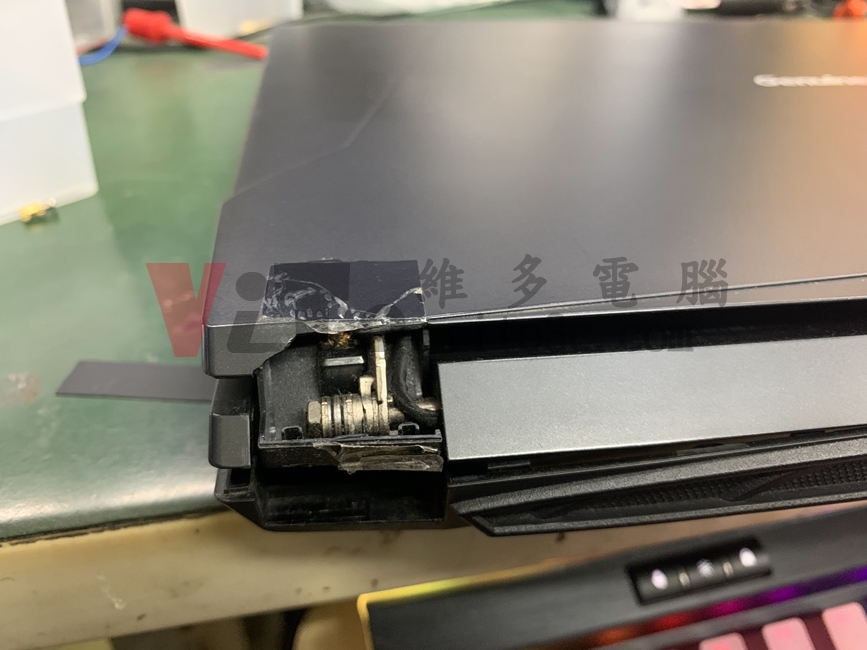

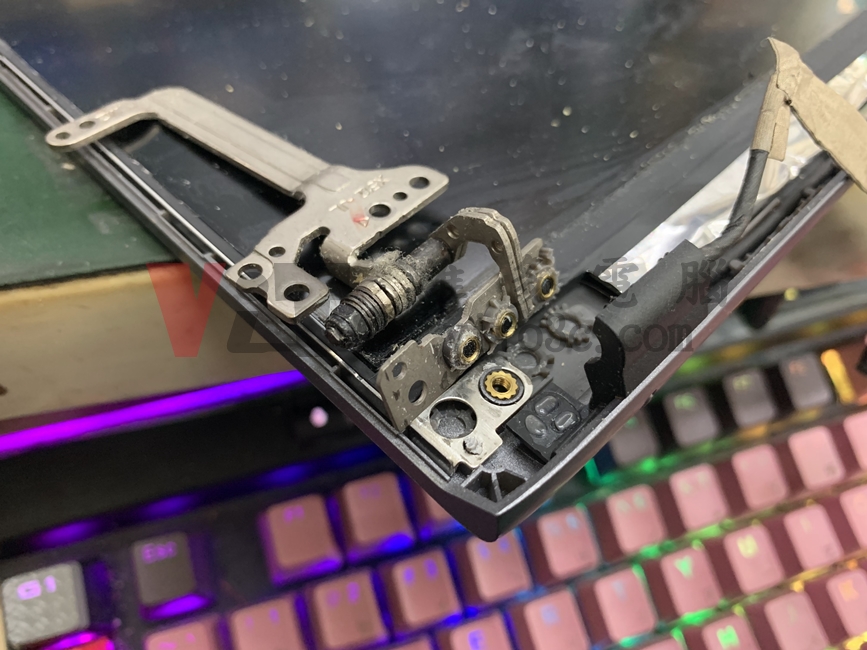

碰撞破殼，轉軸脫離與外殼邊角破裂（上半部左邊）
上半部右邊
摔到導致外殼變形與凹陷
Acer Swift 3 SF314-56（N17W7）

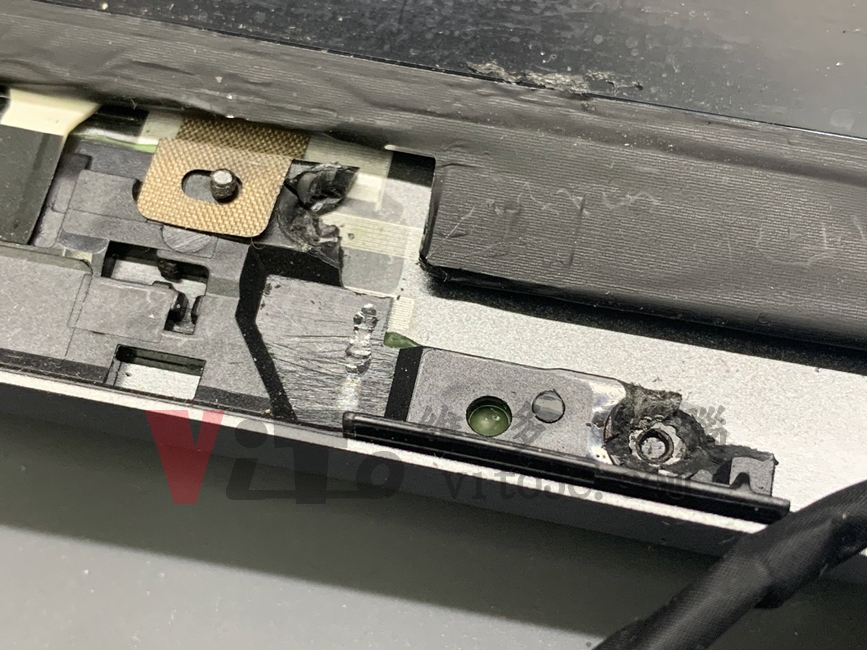

碰撞導致底蓋凹陷，轉軸脫離與C殼固定點斷裂
💔 情侶吵架敲爆筆電
MSI GF65 Thin 10UE （MS-16W2） 男女朋友吵架，直接敲爆筆電的

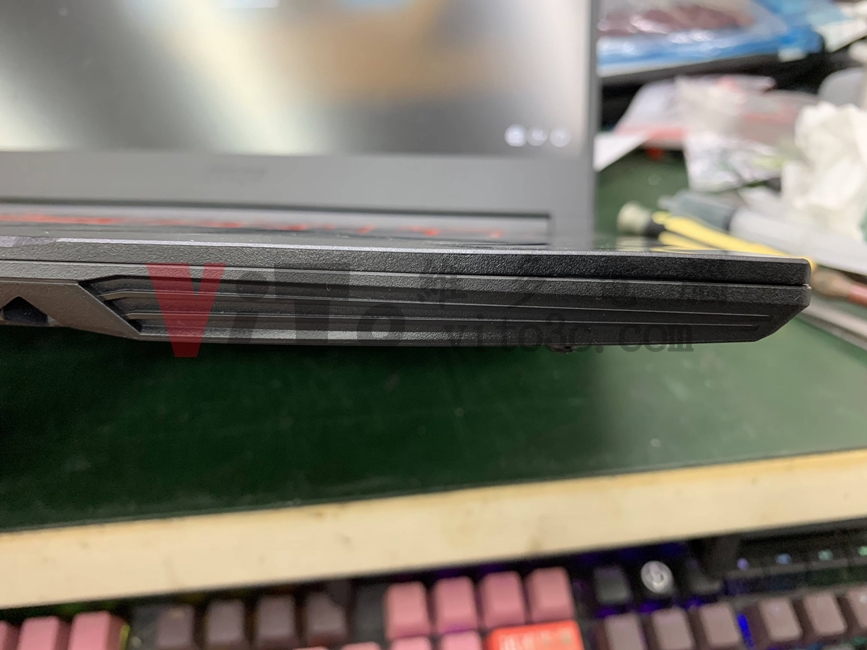

修復後，C殼還是有點傾斜😂
📏 官方設計問題
固定點太過密集且無交錯
固定點太密集呈現一條線，也沒有上下交錯或呈現三角形🔻，以致開闔時無法有效讓應力分散。

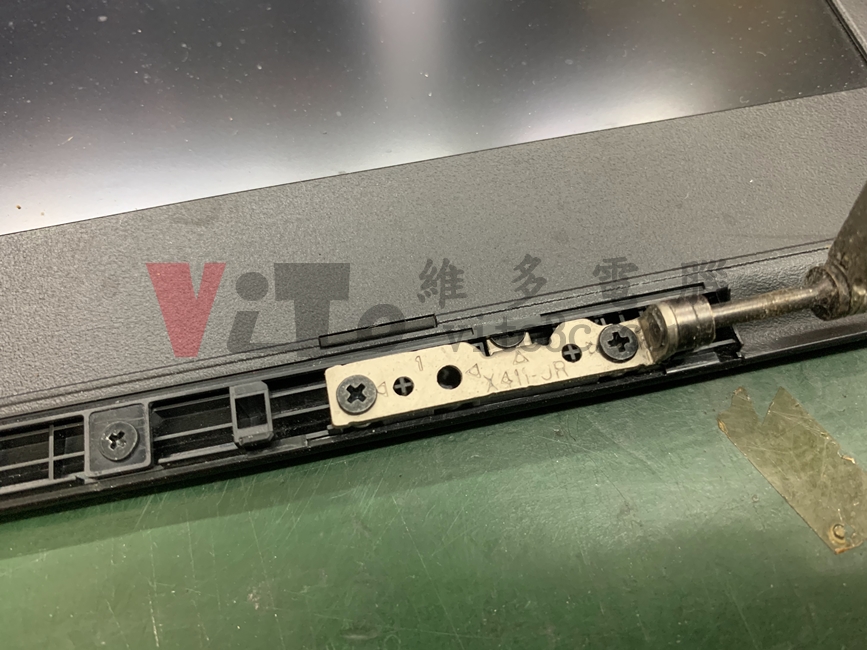

ASUS X512F

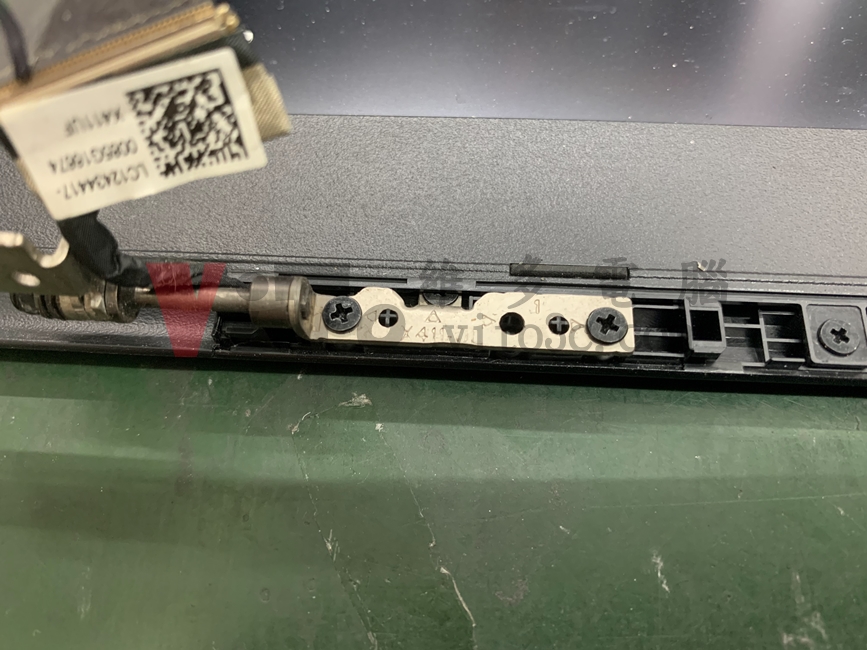

上半部的轉軸點，都是同一條直線，為了縮小外尺寸體積，沒有採用三角形的分布的設計

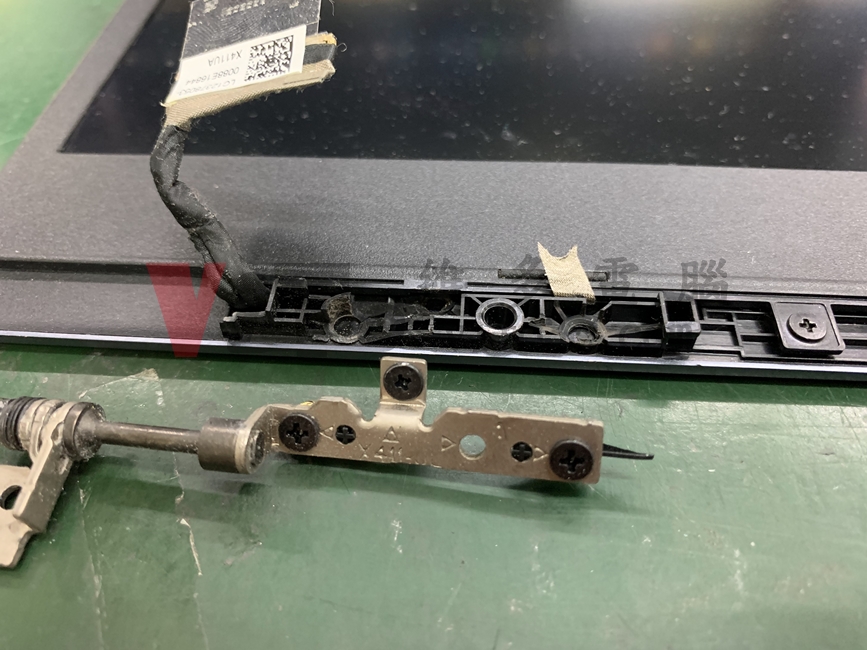

ASUS X411U （同 S410U）
也是同一條直線，配合 Cost Down 左右各少一組螺母，且轉軸設計在出風口處受風處。
HP 13-ad105TX（TPN-I128）
下半部支撐點為一條直線，無法有效分散應力
螺母嵌入深度太淺
為了薄型化需求，造成埋入深度太淺，太位於骨架邊緣，導致應力不足對應上半部的情況。

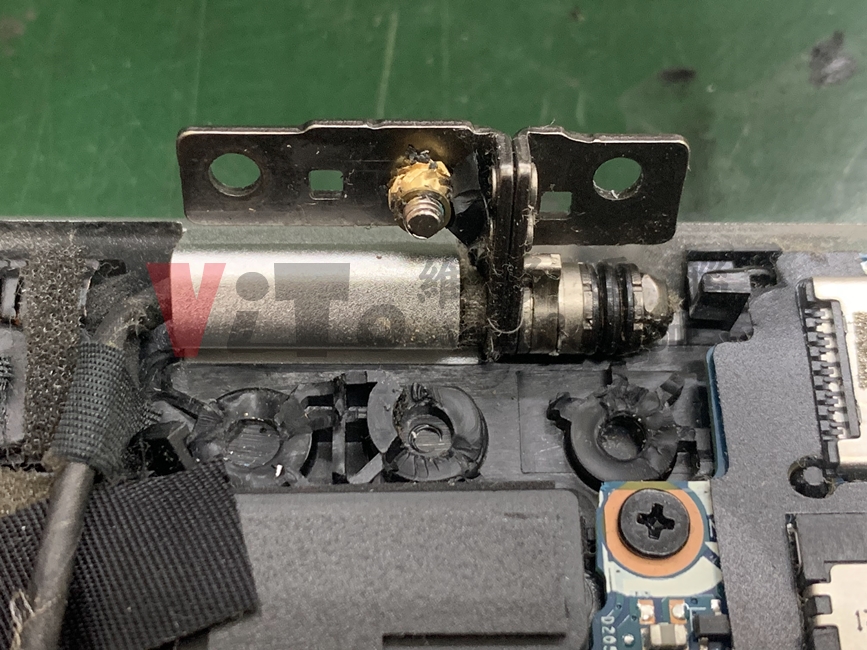

ASUS N580G

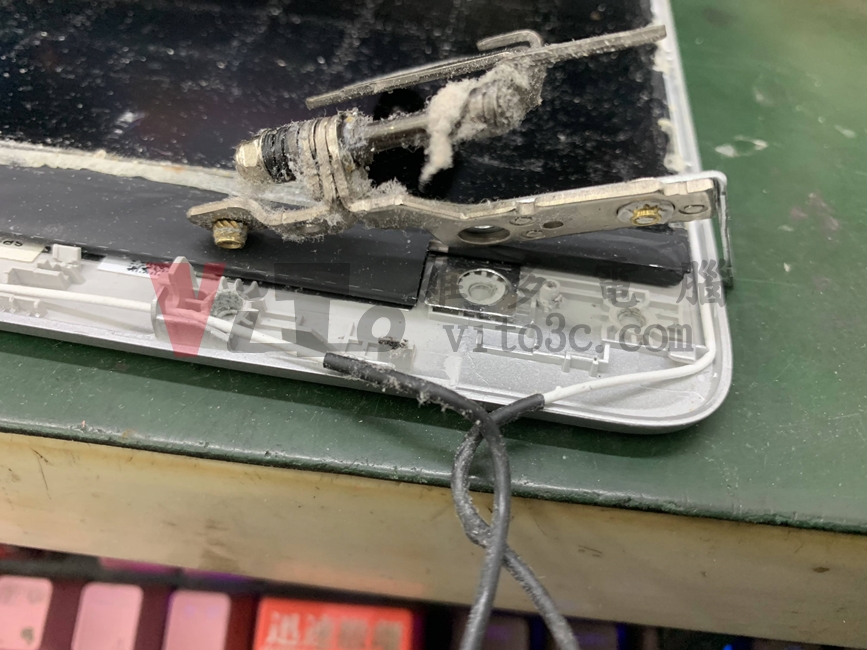

螺母埋入深度只有 2.5mm ，卻要支撐整個上半部，加上散熱器出風口也是對著轉軸點吹。

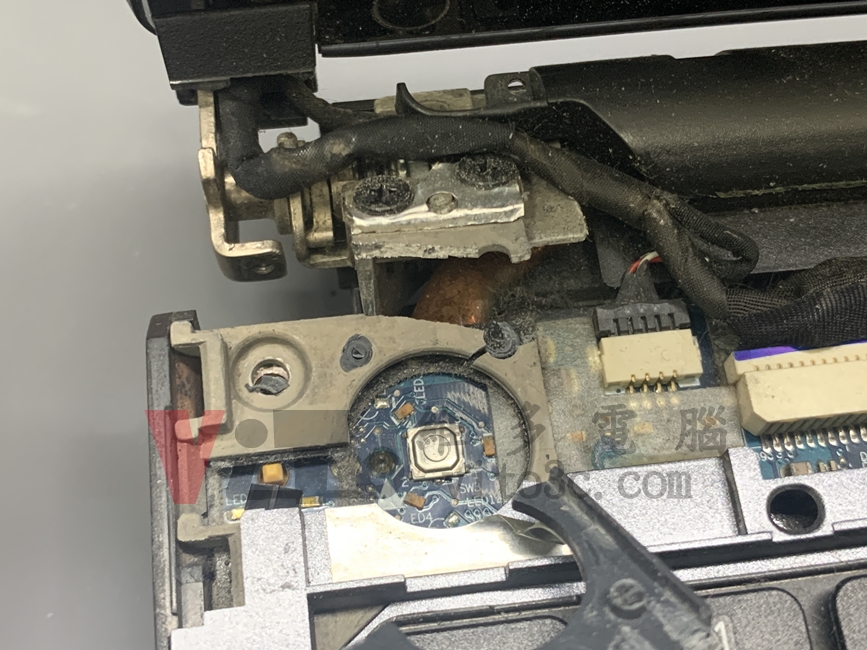

Acer V3-571G

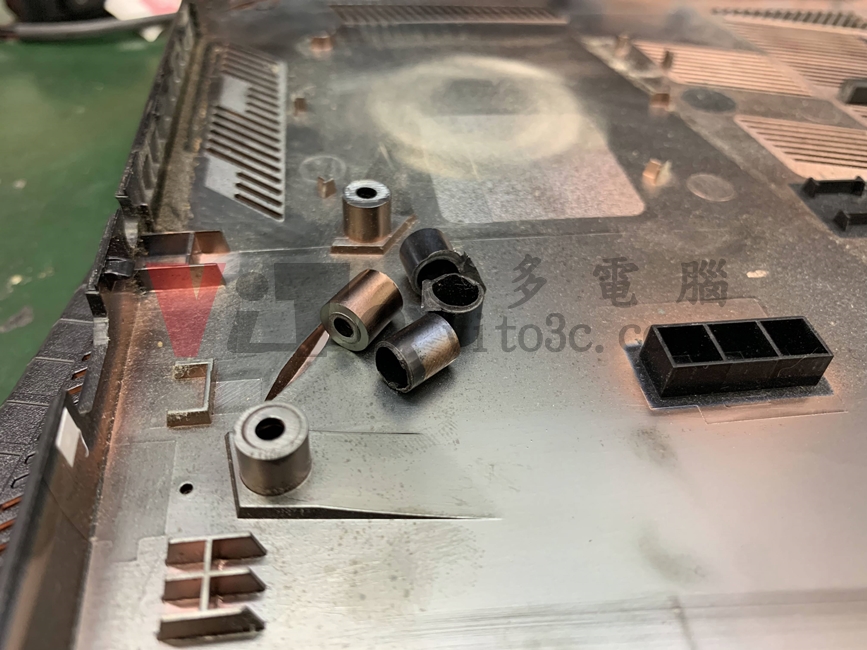

底部固定點且深高，但嵌入螺母卻使用3mm深度的規格，又位在散熱器旁邊，直接攔腰折斷。
LENOVO 小新 Air 15ARE 2021
也是因為嵌入螺母深度太淺，加上散熱器溫暖吹拂。
MSI GL73 8SDK
埋入點很深但是螺母埋入很淺，一樣也是散熱器的周邊，頭段就崩裂了
HP 15S-du3045TX（TPN-C139）
短淺的固定點，加上散熱器的出風口
雙片固定型轉軸

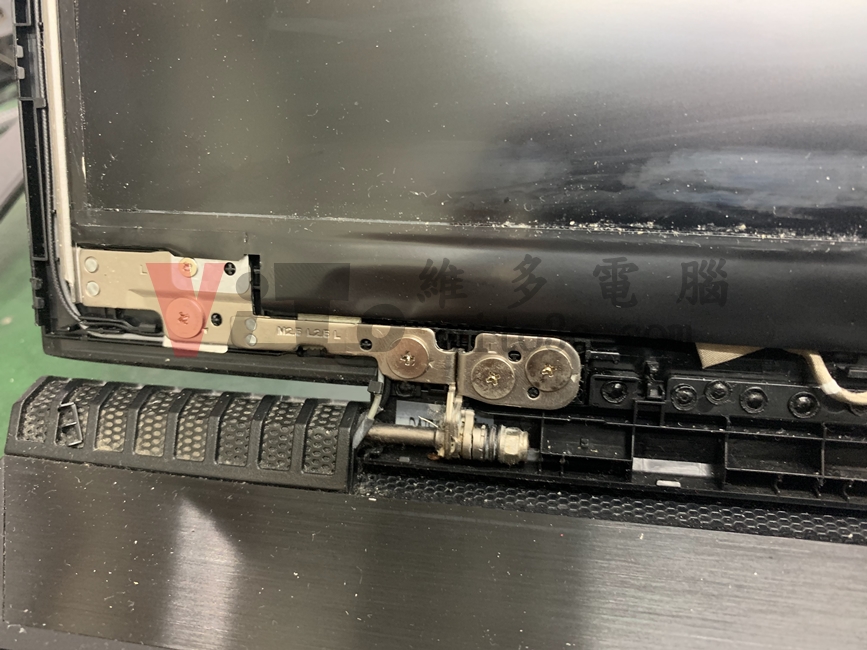

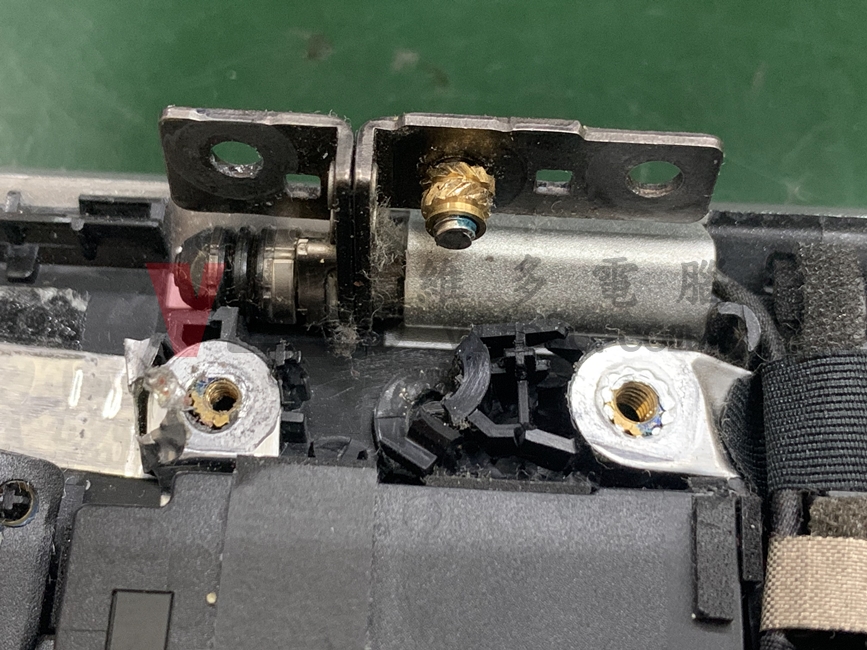

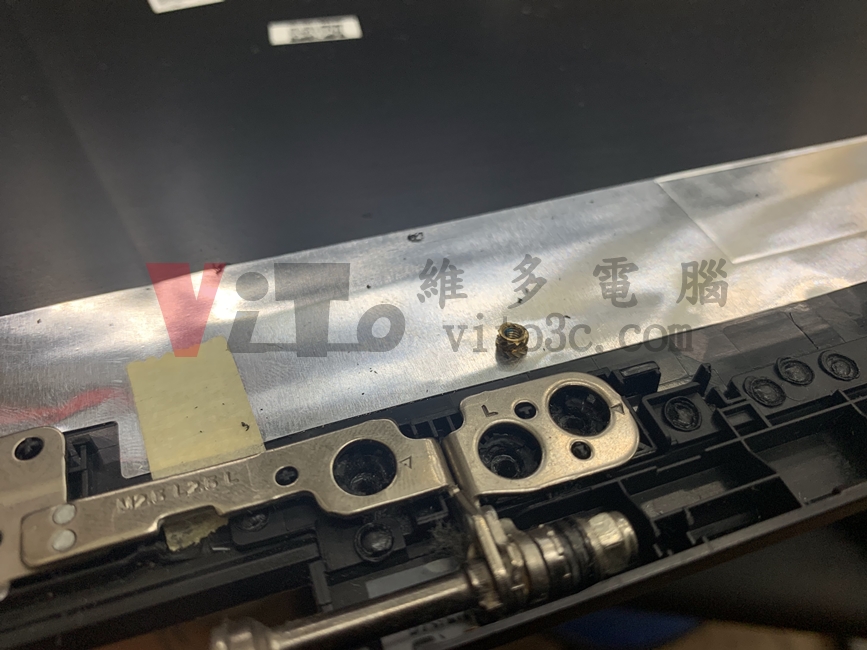

Lenovo Y520-15IKBN 左右鎖點形式轉軸，會有兩個情況
- 用久了，會出現部分螺絲鬆動，出現槓桿情況拉掉螺母的問題
- 轉軸固定點像是左右兩片葉子👐，長期下來有固定點螺絲鬆動未知、轉軸左右鬆緊不一，在應力不平衡的情況下，搭配 ABS 埋入螺母就容易脫落
⚙️ 轉軸變緊導致斷裂
- 外殼設計越薄：代表可埋入深度越來越淺，轉軸變緊就會直接拉斷嵌入的螺母。
- 無邊框化設計：代表可定位的鎖點過於緊湊，應力無法有效分布。
回想上述提到的眾多機種內部構造的安排，確實沒辦法像電競筆電或早期筆電，擁有更大的空間與厚度來增加可靠性。
轉軸本身卡死的案例不多

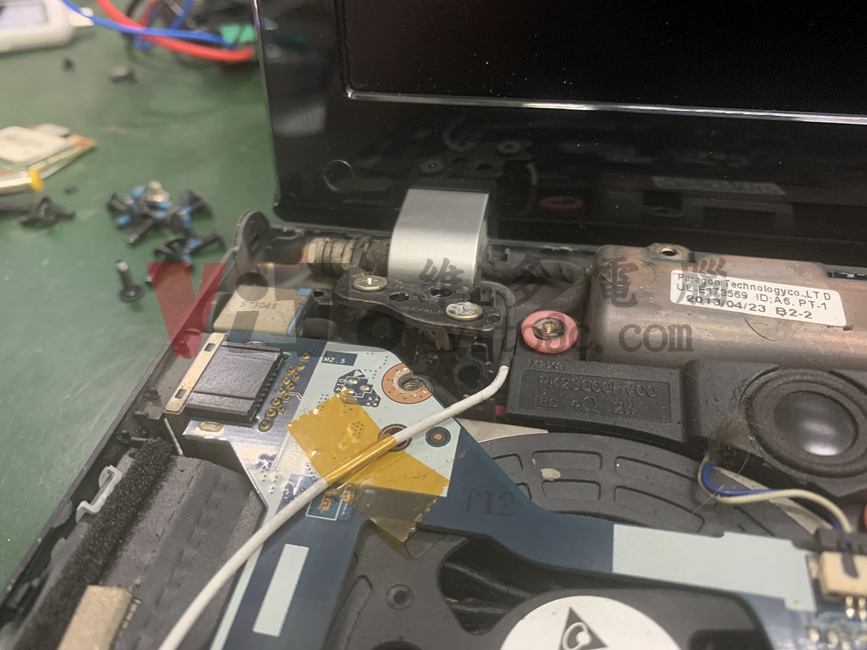

舉個 Acer 4736ZG 的案例，客人自2009年購買，使用到2011年主機板故障完修後，使用到2024年8月才遇到轉軸卡死發生C殼斷裂。
🧐 TN面板可視角度不佳，時常要微調螢幕角度
2018年後常態配置 IPS 面板的，翻轉與微調角度次數已經低很多，這也表示新機種轉軸因翻轉次數出現卡死、變緊、斷裂的機會更小，這邊就不探討此部分。
關於左右兩側的連動桿
左右兩側的 「連動桿」只是加分（早年還有上方的橫向連動桿）
個人覺得有連動桿只是加分，就算能分散應力，人為與設計不佳的問題，時間到也是會出現爆殼與連動桿一起斷裂的情況。
且回頭看配備有連動桿的 ASUS TUF FX504G 與 Acer AN515-51 的機種，一樣是斷裂問題。
結論
看完以上，還是同樣老話，細節與變因是購買時無法注意到，也無法評估新機出廠的機構設計到底好不好。
轉軸斷裂的問題，很多時候與筆電設計、使用環境、長期累積的結構壓力有關，並非單純的人為疏忽。
如果已經出現轉軸異常的徵兆，像是 異音、開合卡頓、螢幕晃動、外殼縫隙變大，建議及早檢查，避免造成更嚴重的損壞。
後續我們將介紹 3 種主要的維修方式：「換新」、「耐用」、「內部修補」，幫助你選擇適合的維修方案。
💡 常見問題 Q&A
🚑 Q1：轉軸已經鬆動快斷了，還能繼續用嗎？
💬 可以，但不建議！ 繼續使用可能會導致擴大故障：
⚠️ 轉軸位移 → 壓破螢幕面板 & 排線斷裂會掉燒CPU 點我參考實例💀
⚠️ 固定點碎片 → 影響主機板、卡住風扇、 🔥
⚠️ 鬆動惡化 → 最後可能連外殼都爆了 😨
✅ 我們的維修建議：
✔️ 轉軸斷裂 可快速修復，使用特殊材料補強，還能解決原廠通病
✔️ 越早修，越快好，最快2小時、最慢當日交件！避免讓問題擴大
⚡ Q2：有特定品牌的筆電轉軸特別容易壞嗎？
💬 不是看品牌，而是看機種！ 轉軸故障主要來自：
- 🔧 設計因素 → 有些型號先天結構脆弱
- 🛠️ 人為因素 → 長期單手開蓋、頻繁 180° 翻轉、螺絲鬆動不維修
- 🔥 使用環境 → 高溫 & 長時間開合，塑膠內構老化加速
😎 人品才是王道，不少人通病型號都能用10年了，不代表該品牌的所有機種都會中招！
🛠️ Q3：筆電轉軸維修需要多久？
💬 大多數轉軸維修 1～3 小時內可完修！
- 拆機檢測 & 確認損壞程度
- 補強或更換受損零件
- 測試螢幕開合狀態 & 固定強度
⚡ 當天完修，當天取機，不必擔心久等！
💰 Q4：轉軸維修價格貴嗎？
💬 多數報價在2000元以內，比買新筆電划算很多！
🔹 維修價格 依損壞程度不同，但通常「不到原廠更換外殼的 1/3 價格」。
🔹 省錢關鍵 👉 原廠一定要你「整組換新」，但我們能 精準補強 & 降低成本！
📌 8代以上CPU效能落差不大，修起來讓筆電再戰好幾年！ 💪😎
遇到相同故障怎麼辦？
如果您的筆電也出現了類似的問題，歡迎先提供「型號」與「故障問題」，我們會以維修經驗先給您「建議」與「預估報價」，讓您考量預算及相關評估後，再來預約協助您維修。
📞 來電諮詢：
💬 LINE 預約、詢價：
官方LINE：@vito3c
點擊加入客服：https://lin.ee/htuOqoG
