ASUS UX333F 筆電維修:不過電、無法開機故障檢測與修復

筆電型號:ASUS UX333F (ZenBook)
故障現象:不過電,無法開機
測量結果:CPU 核心供電零件短路,導致保護無法開機
台南市 寄件維修

筆電拆機與基本檢測

確認筆電型號與拆機

在開始維修之前,先確認筆電的型號。

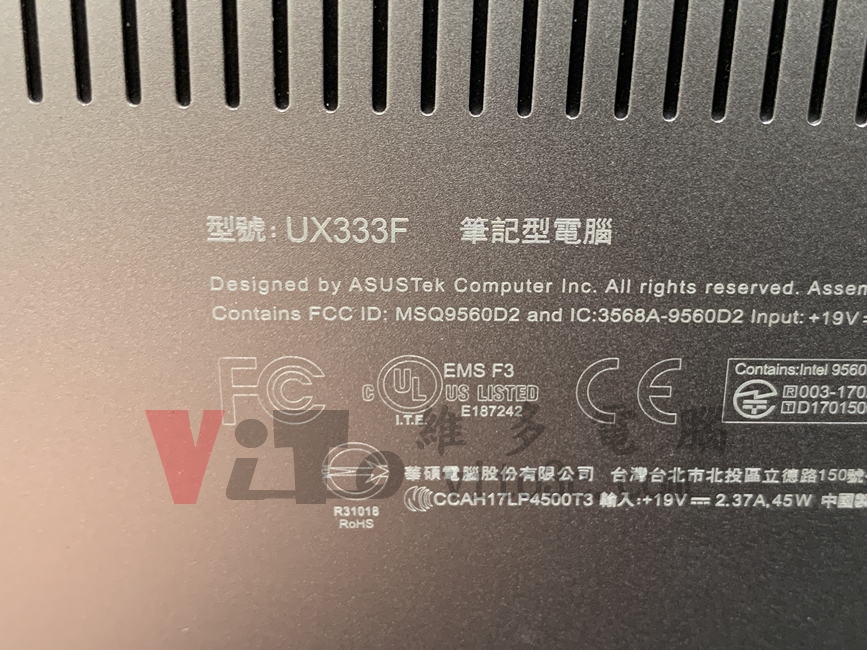

ASUS UX333F 底部型號標籤,確認筆電型號以進行維修

接下來拆機,查看內部結構是否有明顯的燒毀或異常元件,發現無線網卡的天線沒有安裝。

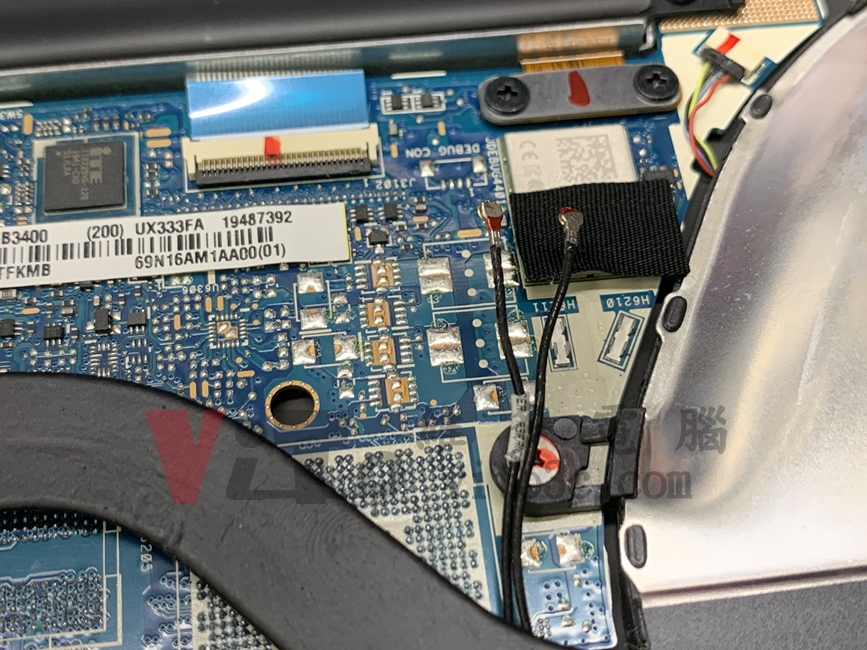

ASUS UX333F 拆機後,發現WIFI天線未安裝

故障檢測:測量供電短路與發熱情況

量測 19V 供電短路

使用萬用表測試筆電的核心供電區域,發現 19V 供電短路,阻抗為 5.67 歐姆,明顯異常。

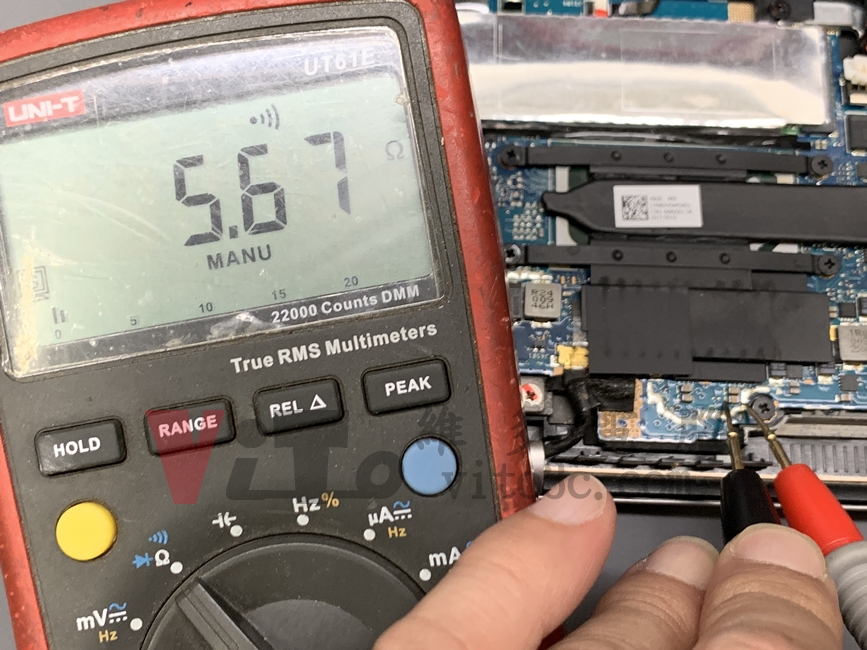

筆電不開機故障檢測,測量 ASUS UX333F 19V 供電短路,阻抗為 5.67 歐姆

使用熱像儀確認短路發熱點

透過熱像儀測試,並以低壓供電,確認是否因短路造成 VCC 19V 送入 CPU 出現發熱情況 ,來判定損壞區域。

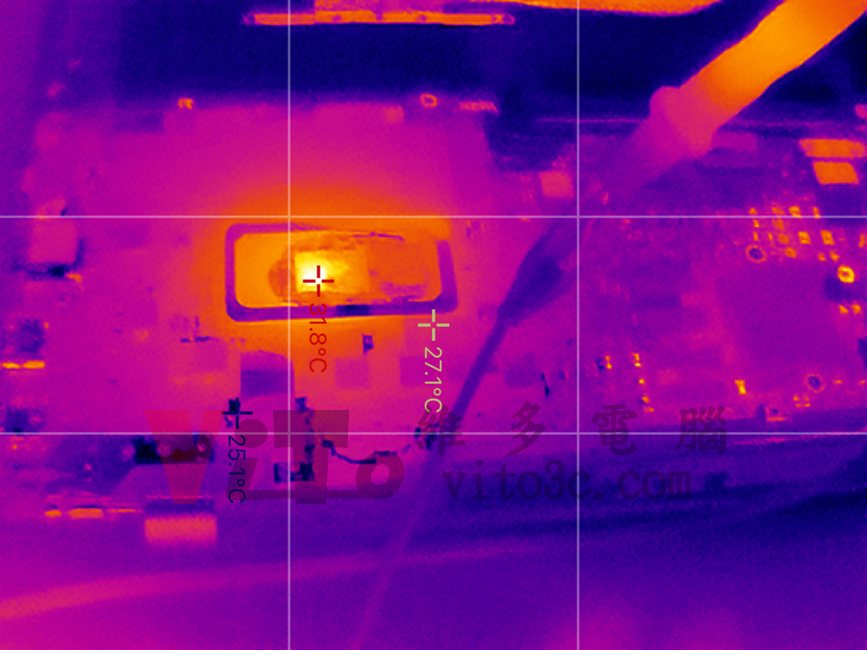

使用熱像儀測試 ASUS UX333F 供電短路後 CPU 是否異常發熱

移除電感的連接,先測量CPU是否完全短路故障

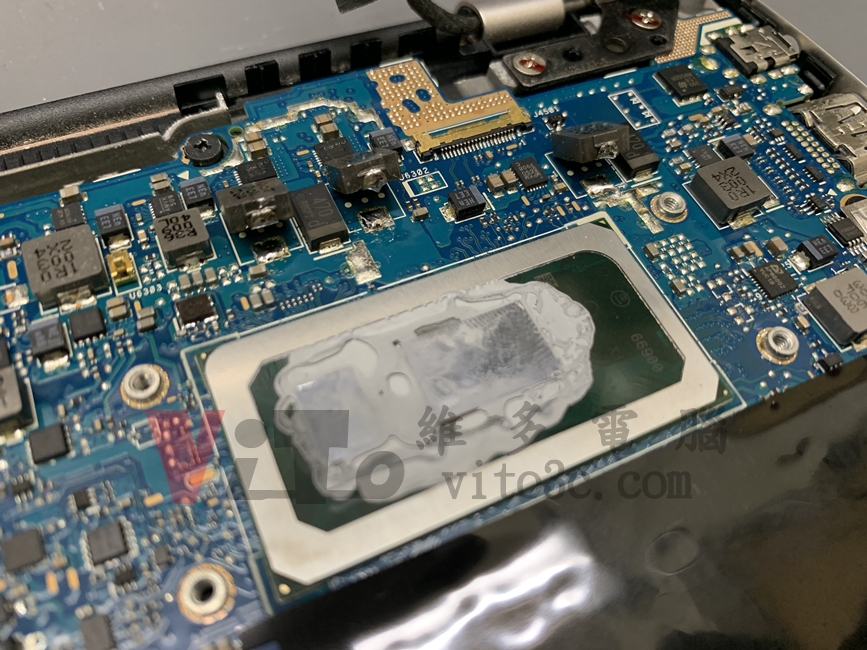

筆電不開機故障檢測,測量 ASUS UX333F 斷開核心供電相位的並聯點來逐一測試

簡易測試CPU是否完全短路

因不確定CPU是否損壞,只能先簡單測量內部阻抗,若是過低趨近於0歐姆,表示19V的電力經短路的元件送入CPU受損,那就不必再繼續驗證後續了。

CPU經萬用表測試內部阻抗為3.49歐姆,告知客人是否繼續嘗試更換短路元件,來驗證CPU是否正常。

筆電不開機故障檢測,測量 ASUS UX333F 斷開核心供電相位的並聯點,測得CPU阻抗為 3.49 歐姆

找出短路的相位

由於核心供電相位是並聯的,為了進一步確認是那一個相位,在電感解除連接後,才能確實找到故障的相位。

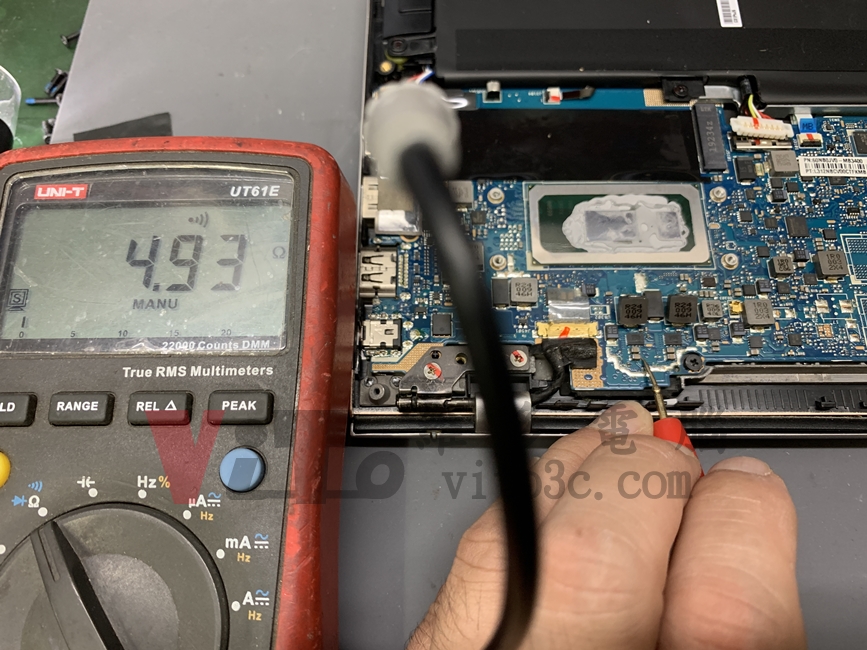

筆電不開機故障檢測,測量 ASUS UX333F 斷開核心供電相位的並聯點,測得 VCC 19V 迴路阻抗為 4.93 歐姆

維修過程:更換 Dr.MOS 與測試開機

更換 Dr.MOS

由於核心供電 Dr.MOS 故障,導致短路,直接更換新的先恢復電路運作。

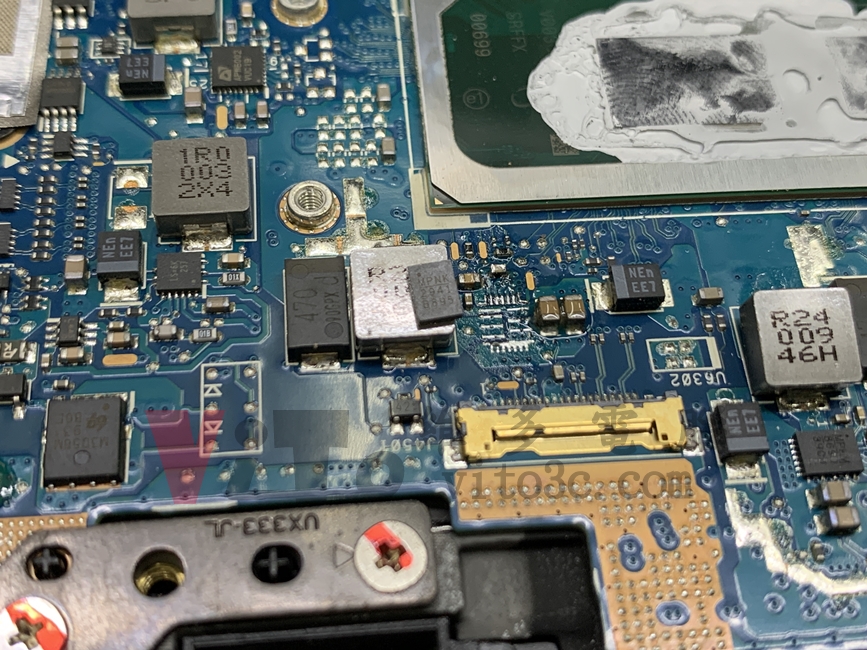

 ASUS UX333F 筆電維修,解焊故障的零件,更換 Dr.MOS 修復核心供電短路

測試 CPU 供電是否正常

更換後,再次測試 CPU 核心供電,電壓恢復至 0.6V,表示供電恢復正常。

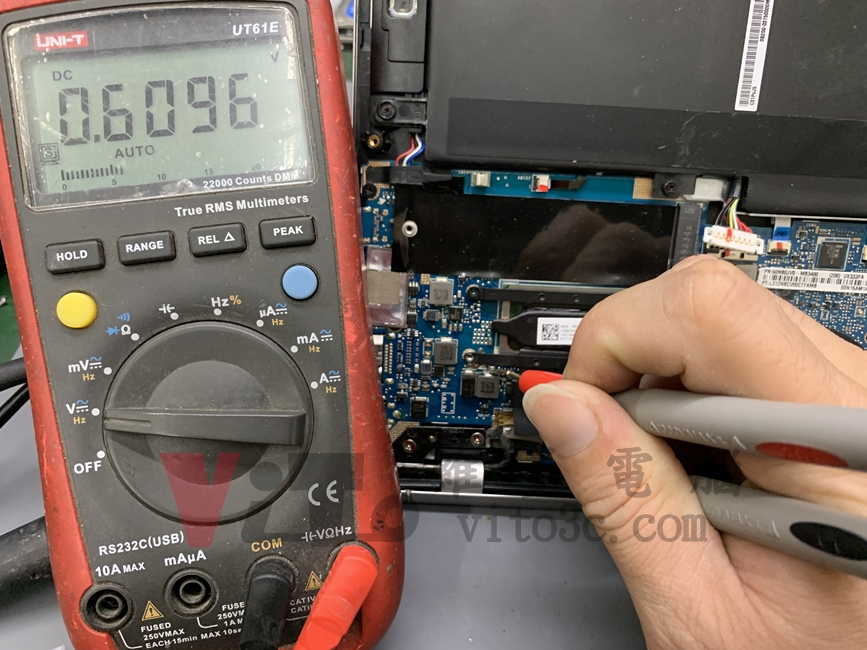

ASUS UX333F 筆電開機測試,確認 CPU 核心供電 0.6V 正常運作

筆電重新開機測試

在確保供電正常後,重新組裝筆電並測試開機,成功進入開機畫面。

ASUS UX333F 筆電維修成功,開機畫面顯示正常運行

維修總結

客人運氣很好,發生不過電的故障後,就沒有持續嘗試插電測試,直接找到我們協助處理。
因為CPU核心供電的電壓僅有0.6~1.5V以下,當周邊供電元件短路後,插入的19V會直接送入CPU才保護,換算起來是超過額定電壓10倍的情況。

舉例:110V的電器,不小心插到220V的電,才超過額定電壓2倍的情況,就算有保護,插電的一瞬間就可能讓零件損壞。
如果你也遇到 筆電無法開機、不過電的問題,建議不要再持續插電嘗試開機,找專業維修人員檢測,以免造成更大損壞。
