Macbook Pro 13 A1502 充電燈不亮,無法開機,不能啟動,筆電維修案例

歡迎分享文章

品牌機種:Apple MacBook Pro (Retina, 13-inch)

故障問題:MagSafe 充電燈不亮,無法開機,不過電

型號年份:A1502 Mid-2014

機型識別碼:MacBook Pro 11,1 MGX92LL/A

MacBook Pro Retina 13吋 A1502 2014年 型號標籤

初步檢測

插上 MagSafe 電源後沒有綠燈或橘色燈號,拆機後先移除電池一段時間讓 SMC 重置,重新插電後仍無法開機。

MacBook Pro 13吋 A1502 2014年 充電燈不亮

拆機與內部檢測

拆開機殼後,查看內部結構並檢測是否有進水痕跡,測量主要供電端點是否短路。

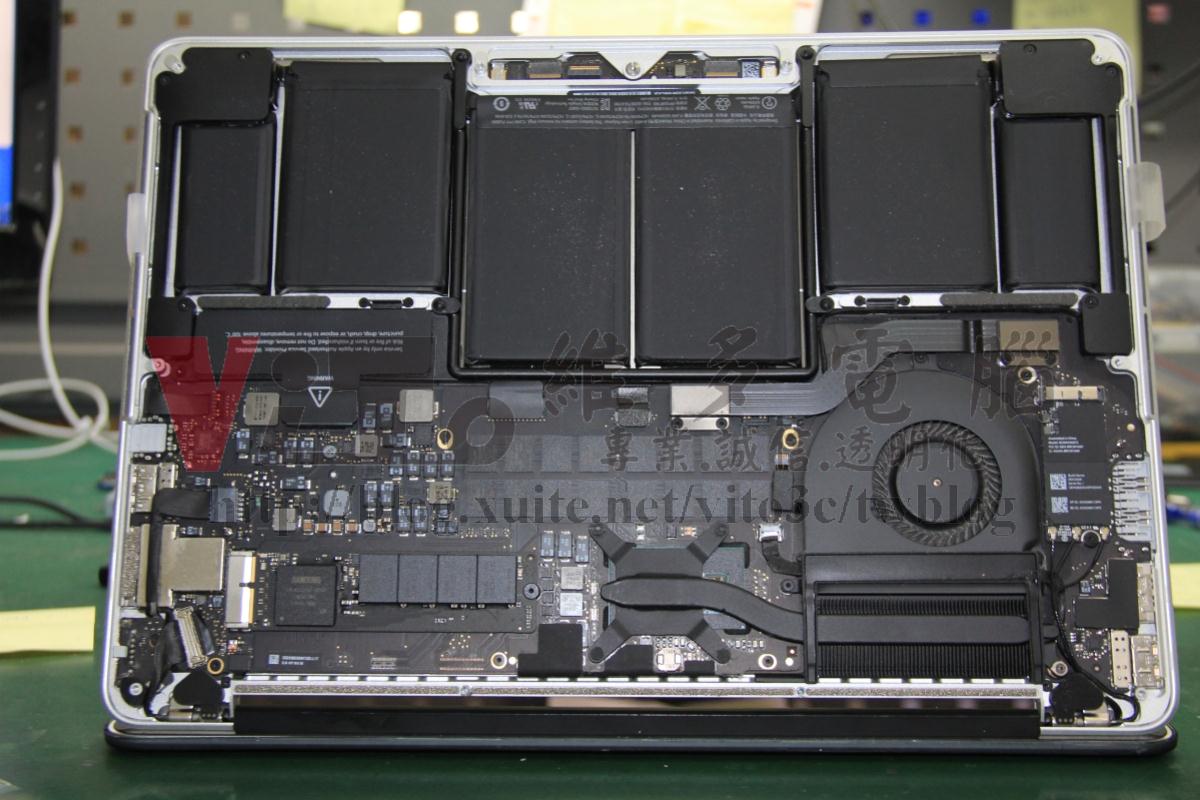

MacBook Pro 13吋 A1502 2014年 拆機內部結構

清理內部灰塵,查看 SSD 及其他元件狀況。

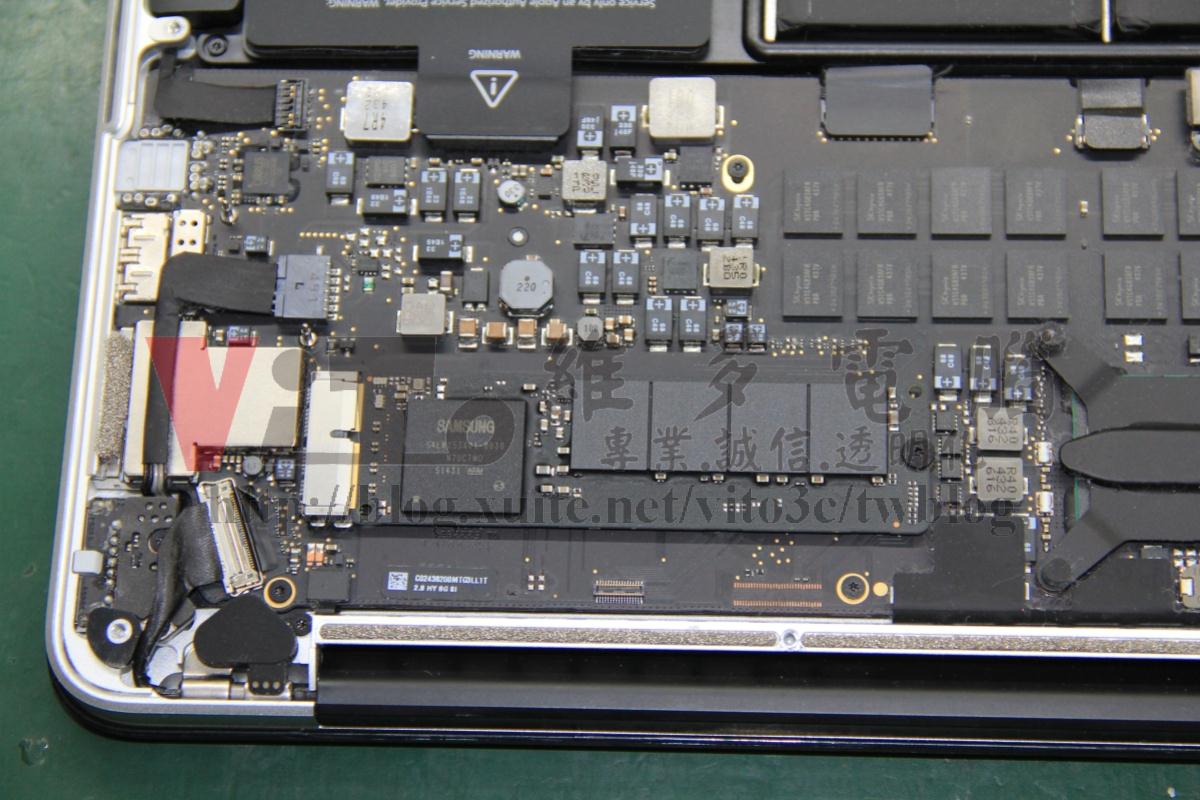

MacBook Pro 13吋 A1502 2014年 SSD

主機板故障檢測

拆下主機板後,發現背面 SMC(LM4FS1EH)周邊有明顯氧化鏽蝕。

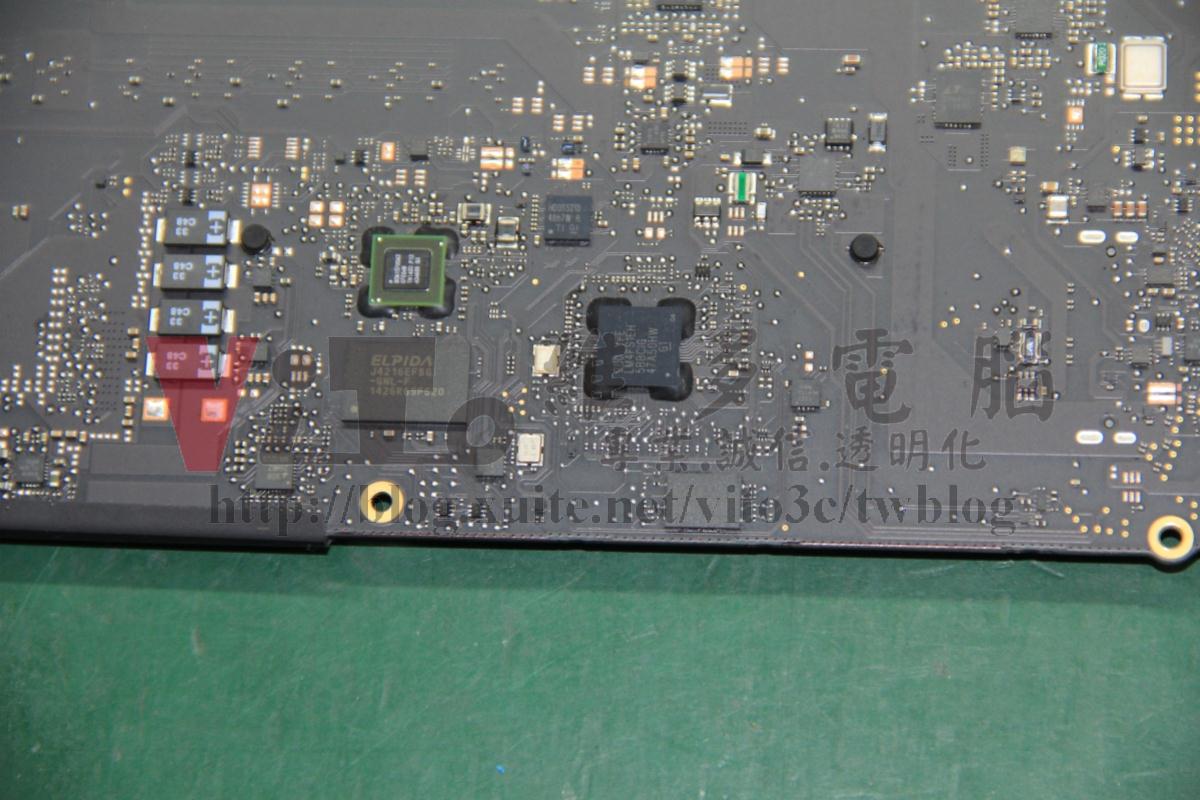

MacBook Pro 13吋 A1502 2014年 主機板零件氧化

查詢電路圖,確認氧化區域影響的功能,包括 **待機供電 3.42V(回饋 MagSafe 指示燈)、SMC reset、CPU 供電開啟等訊號**。

A1502 SMC U5000 電路圖

主機板維修

更換氧化及損壞的零件,使用異丙醇清潔焊接殘留的助焊劑,避免高溫導致揮發性有害物質。

MacBook Pro 13吋 A1502 2014年 主機板維修

修復後,進行基本測試,確認電源恢復正常。

散熱系統清潔與散熱膏更換

這台機器搭載 **i7-4558U 處理器**,原廠散熱膏在使用 3 年後容易失效,導熱不良會影響供電零件壽命。

拆開散熱器後,發現 **CPU 散熱膏已乾裂且失效**,且南橋晶片無額外散熱措施。

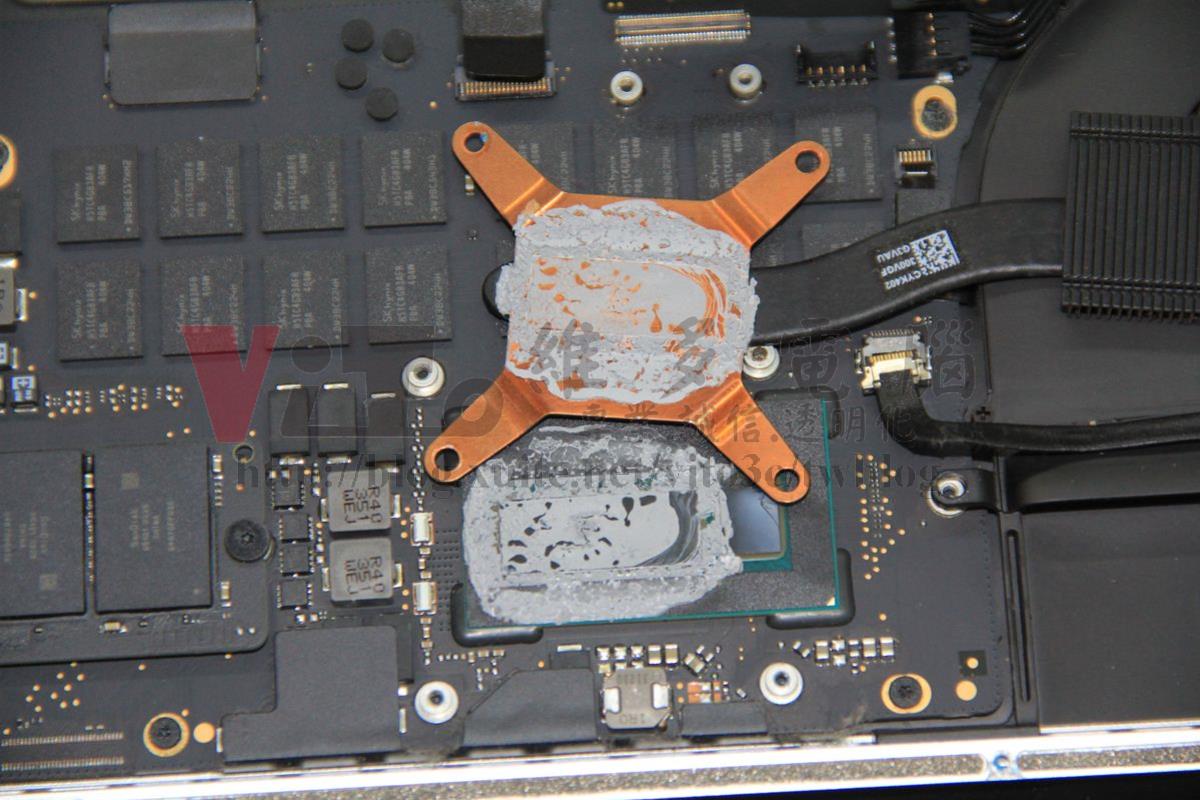

MacBook Pro 13吋 A1502 2014年 CPU散熱膏乾掉 失效

使用無塵布清潔散熱器接觸面,並去除硬化的散熱膏,避免造成刮傷。

MacBook Pro 13吋 A1502 2014年 散熱器氧化還原

均勻塗抹新散熱膏 CoolerMaster E1,並透過壓印測試確保接觸良好。

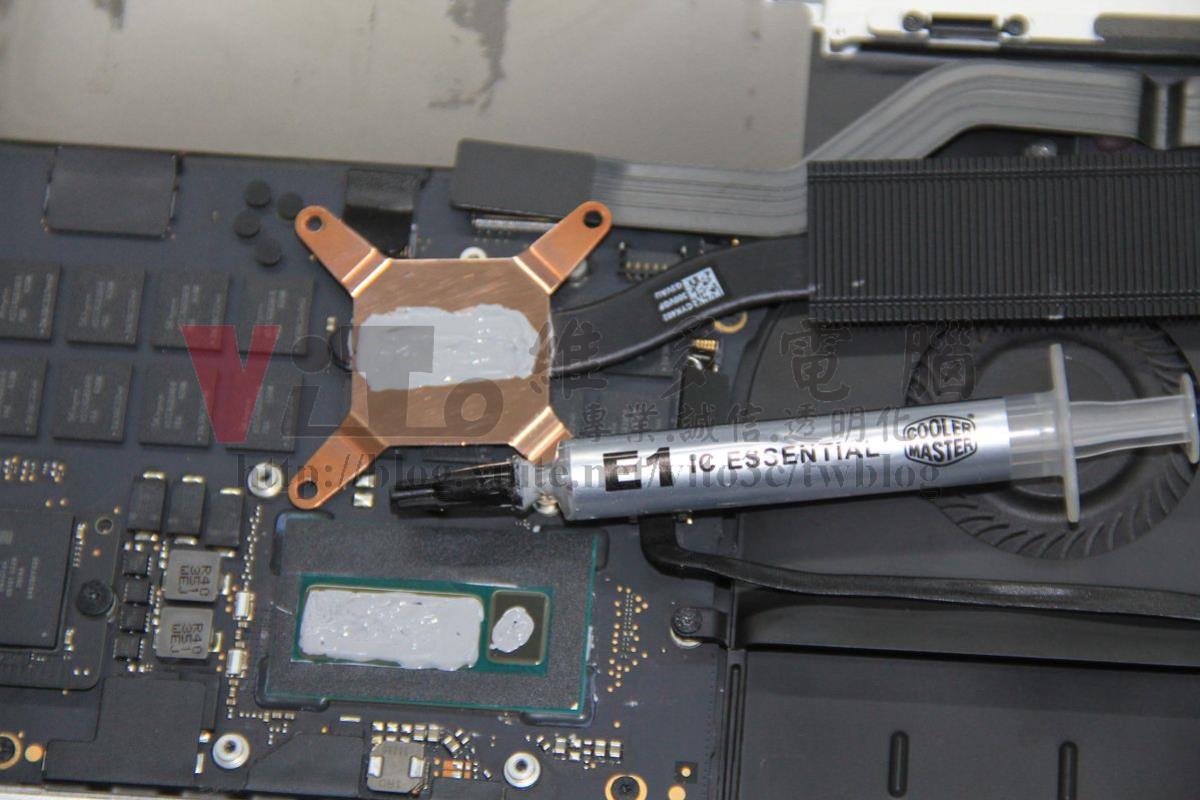

MacBook Pro 13吋 A1502 2014年 散熱膏更換

最終測試與完修

重新安裝主機板與周邊元件,並測試充電與開機功能。

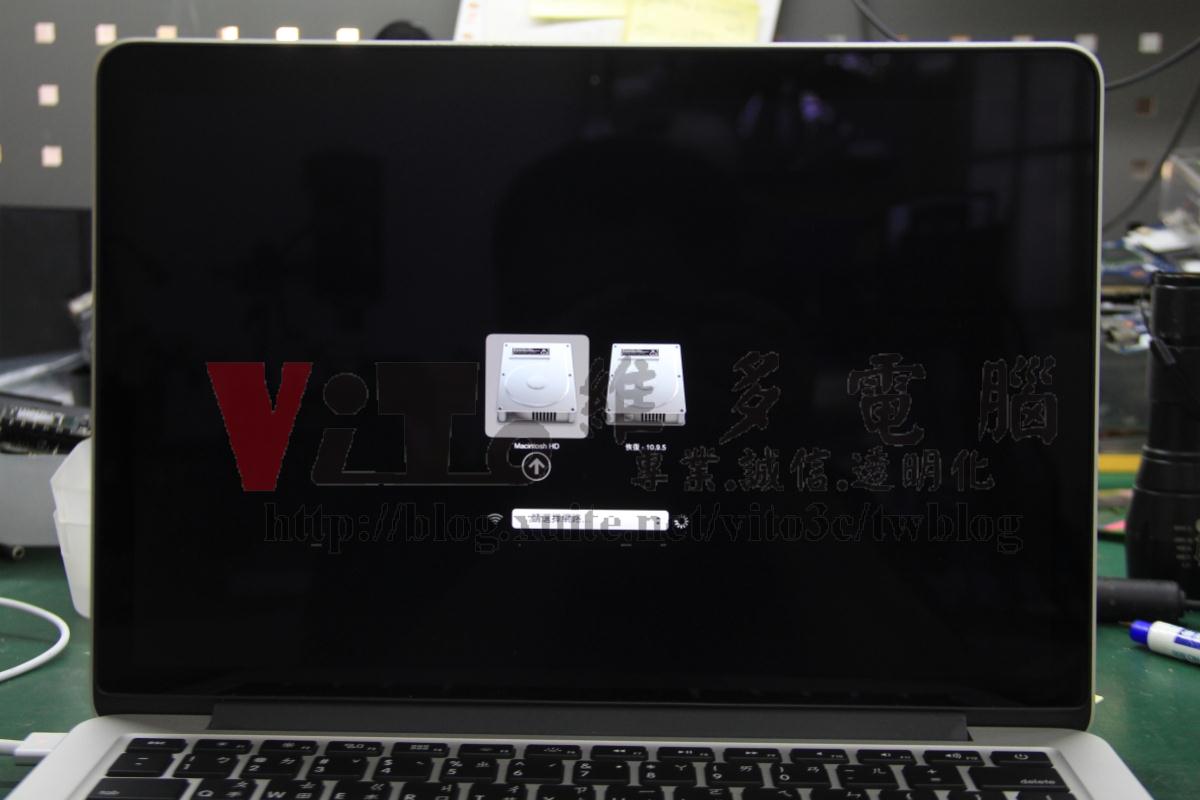

MacBook Pro 13吋 A1502 2014年 開機測試

測試確認無問題後,維修完成!
