Razer Blade RZ09 無法開機維修，PCH 晶片 HM87 故障，BGA更換修復案例。
品牌型號：雷蛇 Razer Blade 13
詳細型號：Razer Blade RZ09-01021102
故障問題：開機無畫面、無反應，無法進入作業系統
初步檢測
開機後電源燈亮，但沒有畫面顯示。嘗試拆掉電池與記憶電池後，依舊無法成功開機。
主機板故障判斷

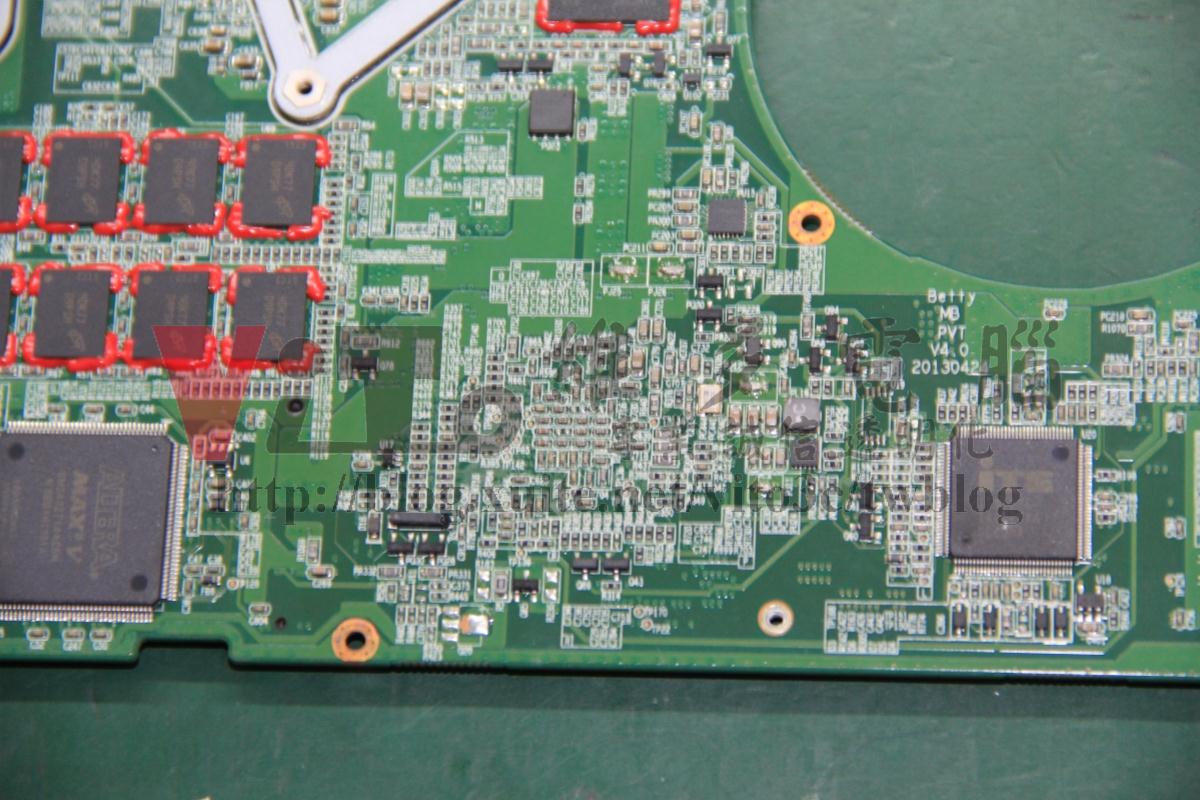

由於無電路圖，透過檢測 EC SPEC 測量相關引腳，發現 EC 晶片給予的 RESET 訊號異常，判定 HM87 南橋故障。
HM87 南橋晶片更換

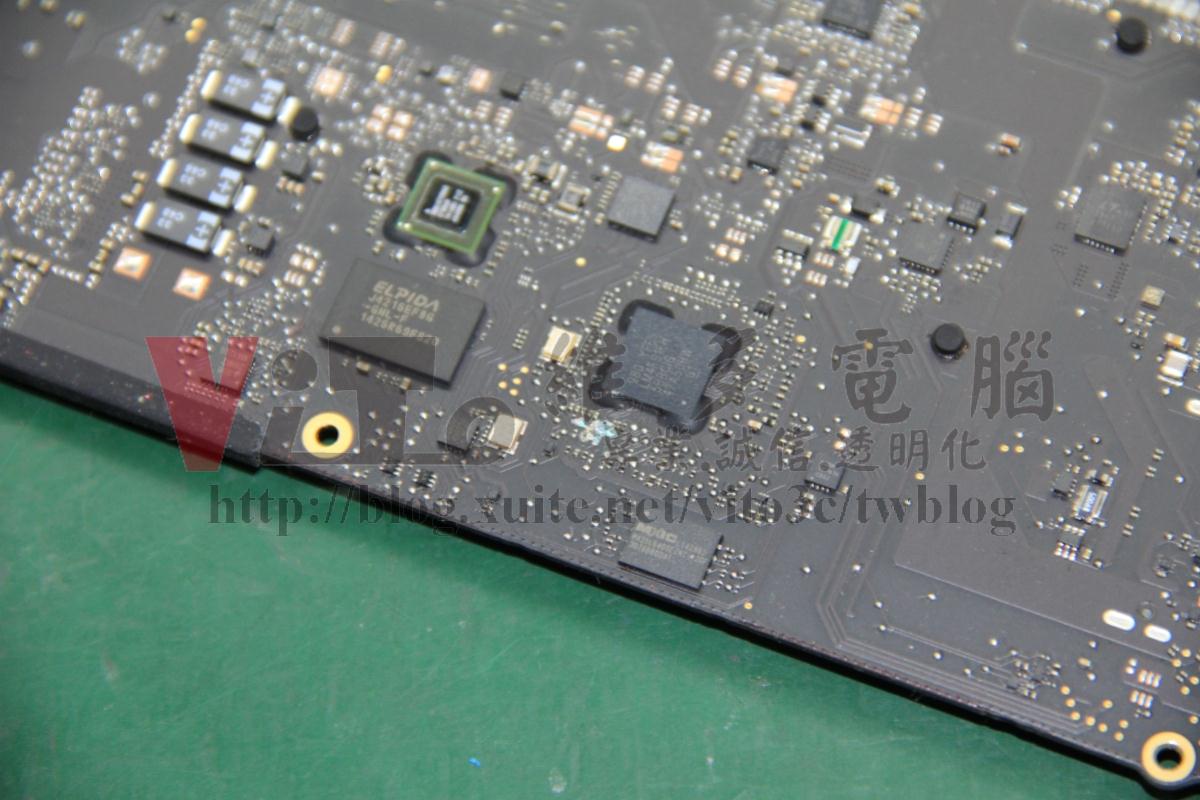

拆除 HM87 南橋晶片，過程包含：
- 去除晶片周圍的固定邊膠

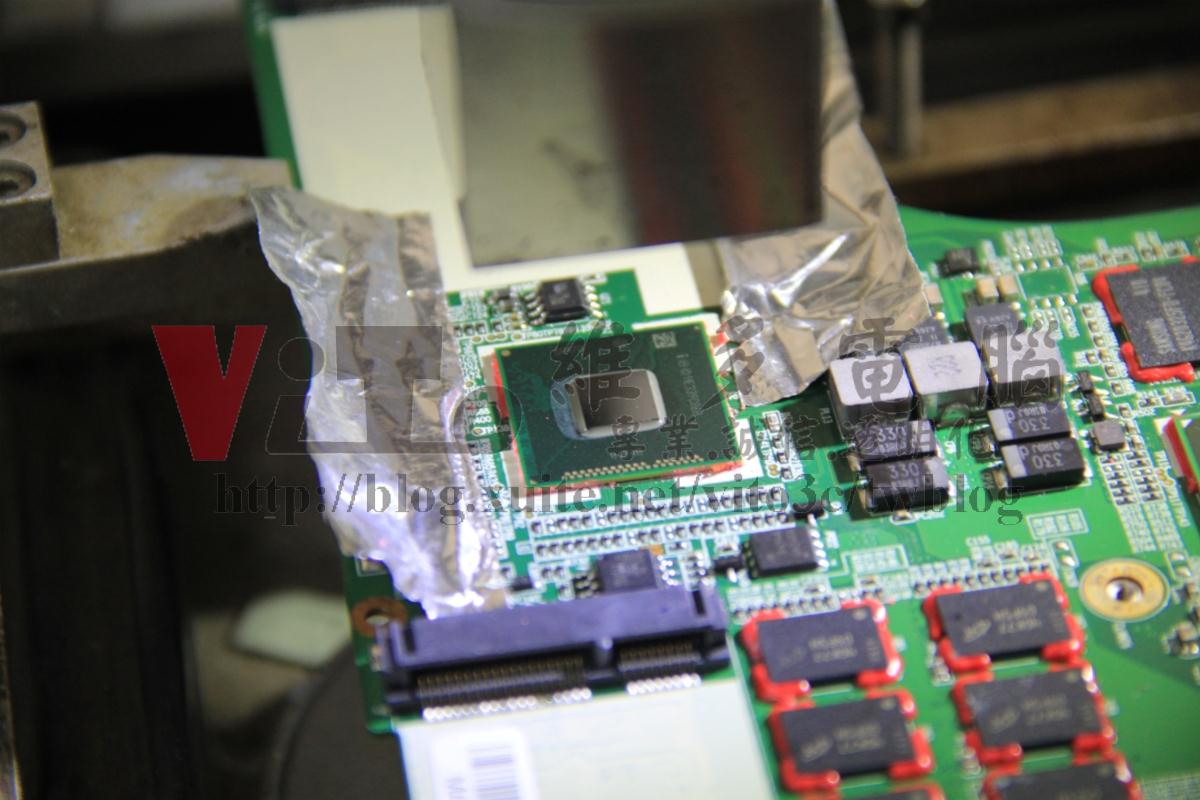

- 使用 BGA 工具解焊 HM87 南橋晶片

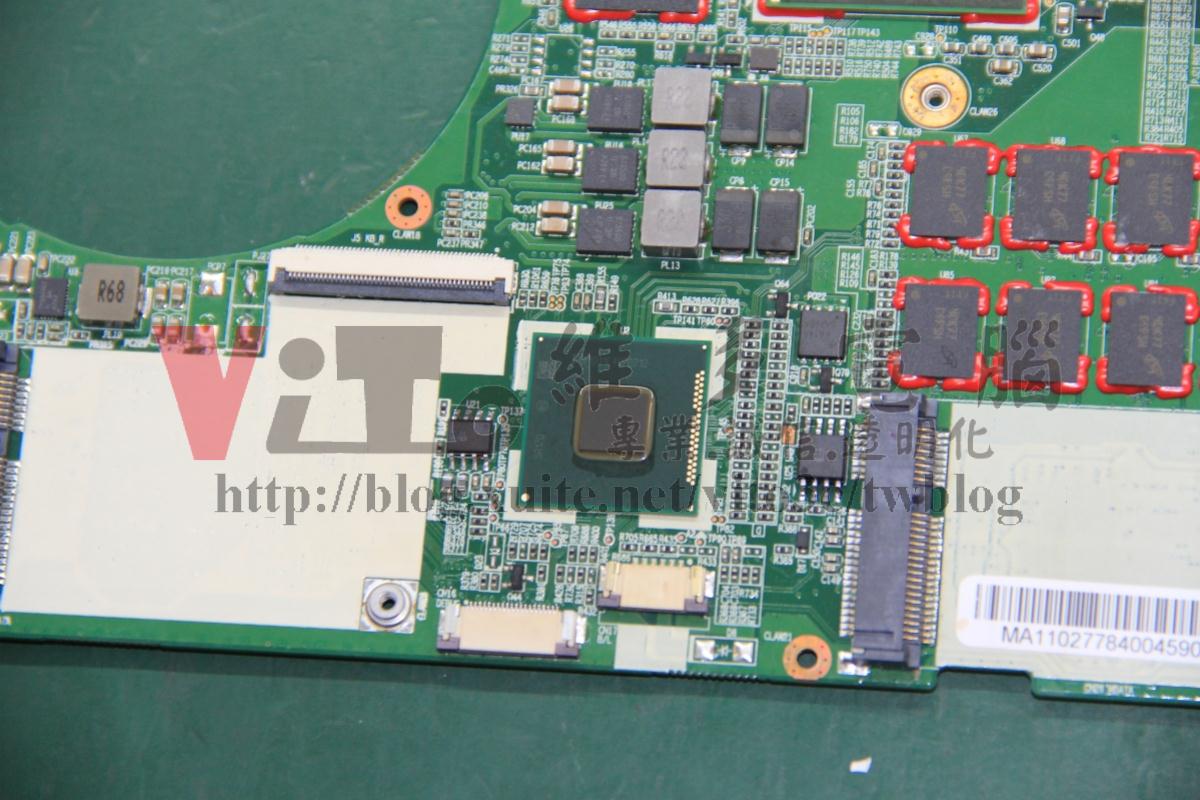

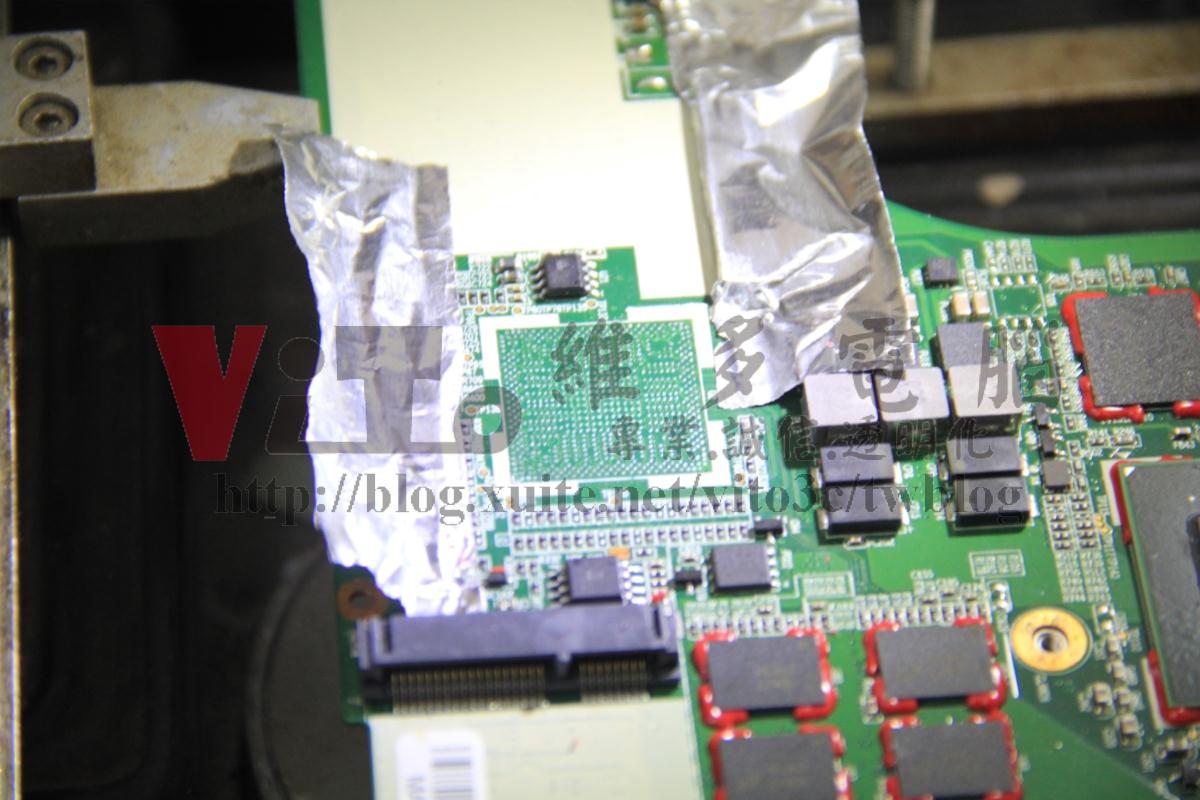

清理焊點，確保主機板乾淨後，焊接全新 HM87 南橋晶片。
主機板清理與測試
使用異丙醇清潔焊接殘留的助焊劑，確保主機板無變形、過熱、變色等問題。

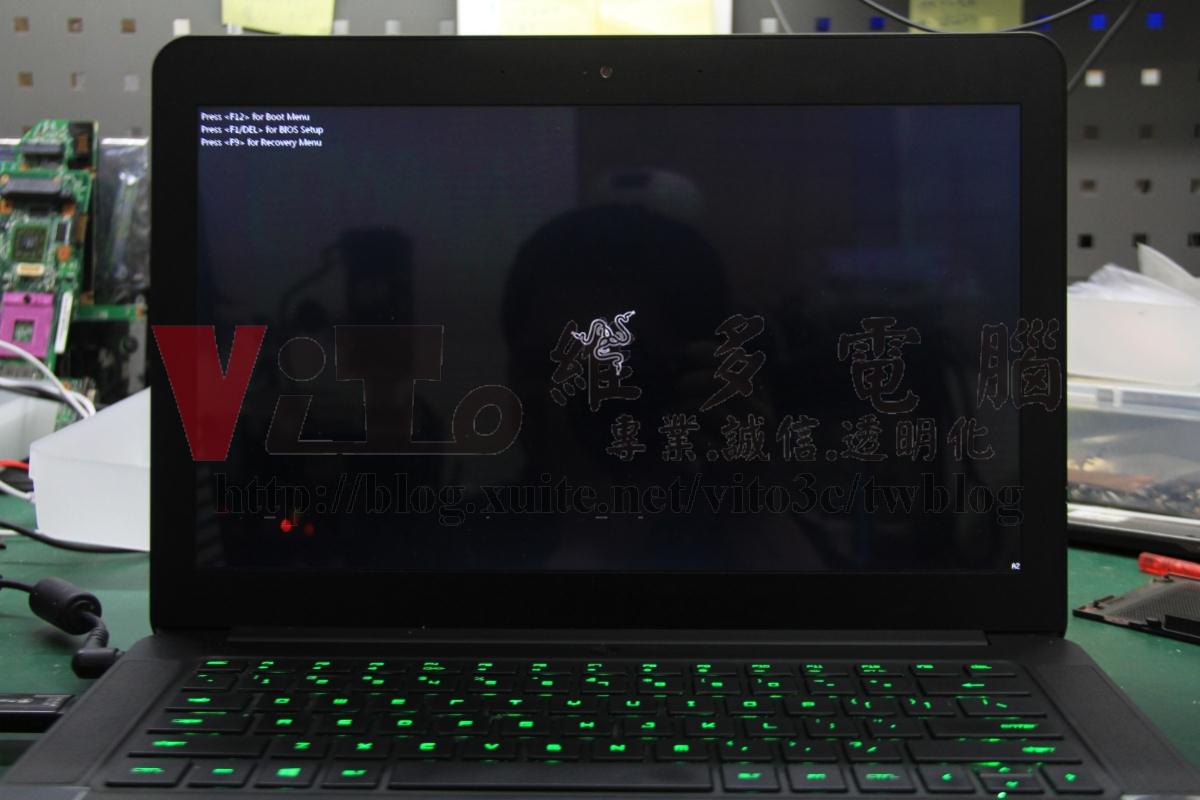

重新安裝後，進行開機測試，成功進入 BIOS 畫面。
散熱系統清理

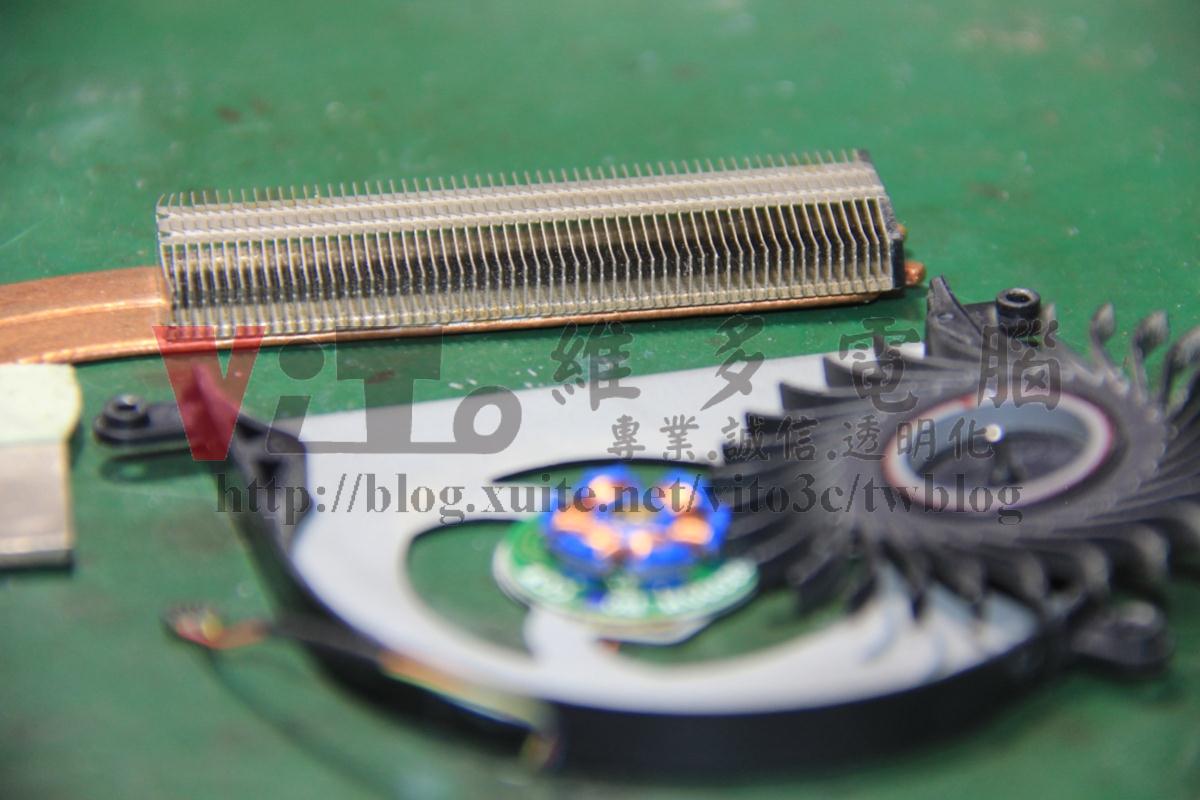

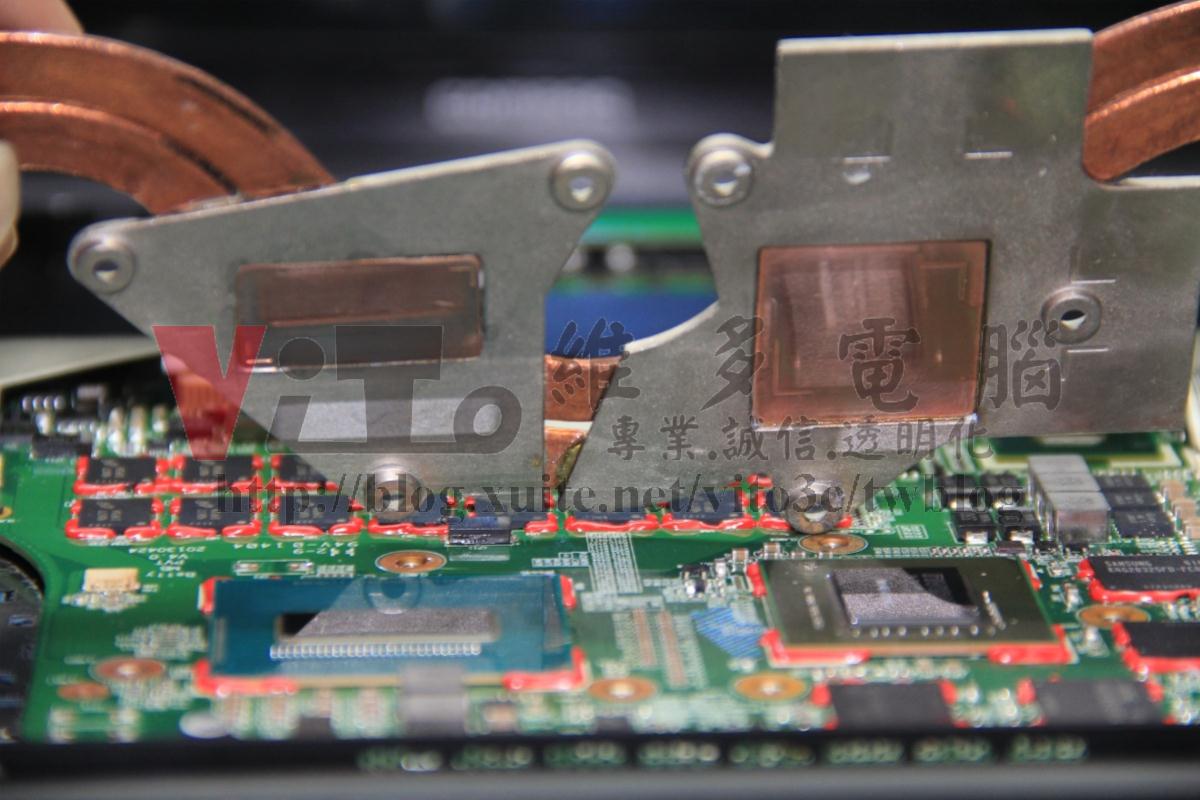

拆除風扇與散熱器，發現內部灰塵嚴重阻塞。

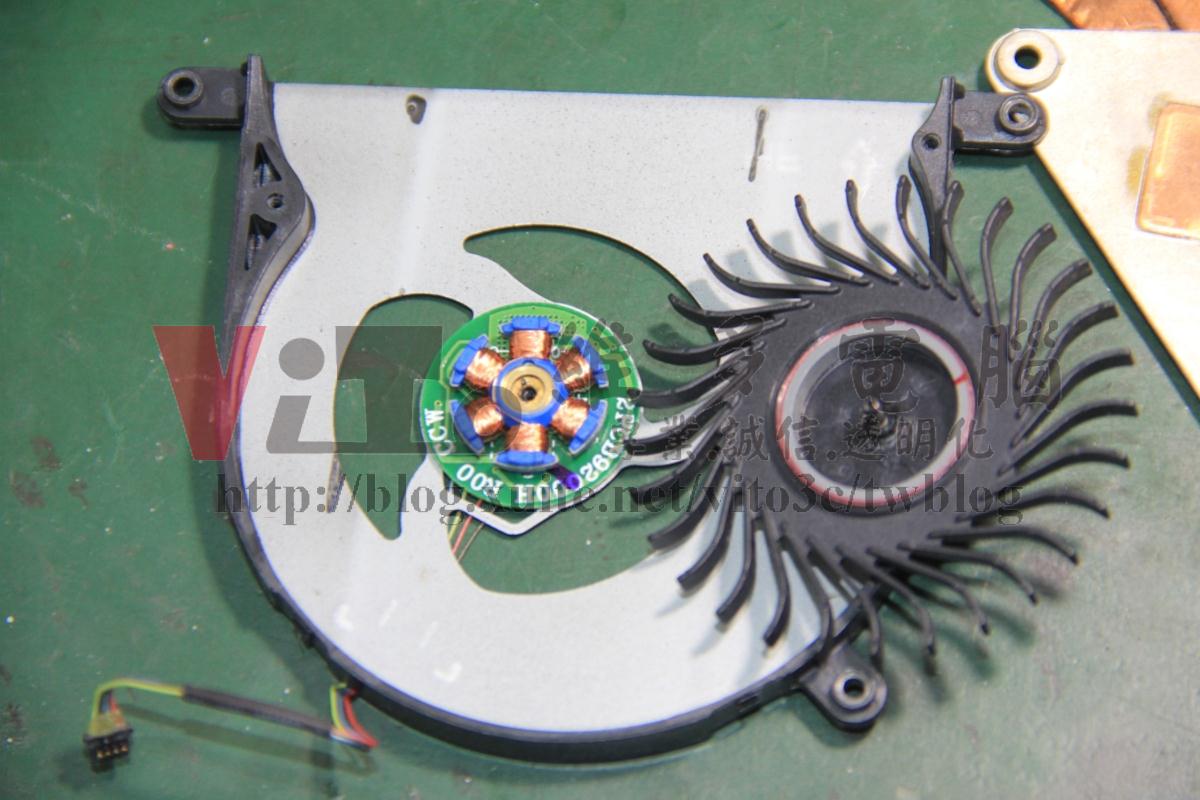

進一步對磁浮風扇軸心注入潤滑油脂，使用二硫化鉬鋰基油脂，確保高溫環境下的運轉穩定性。

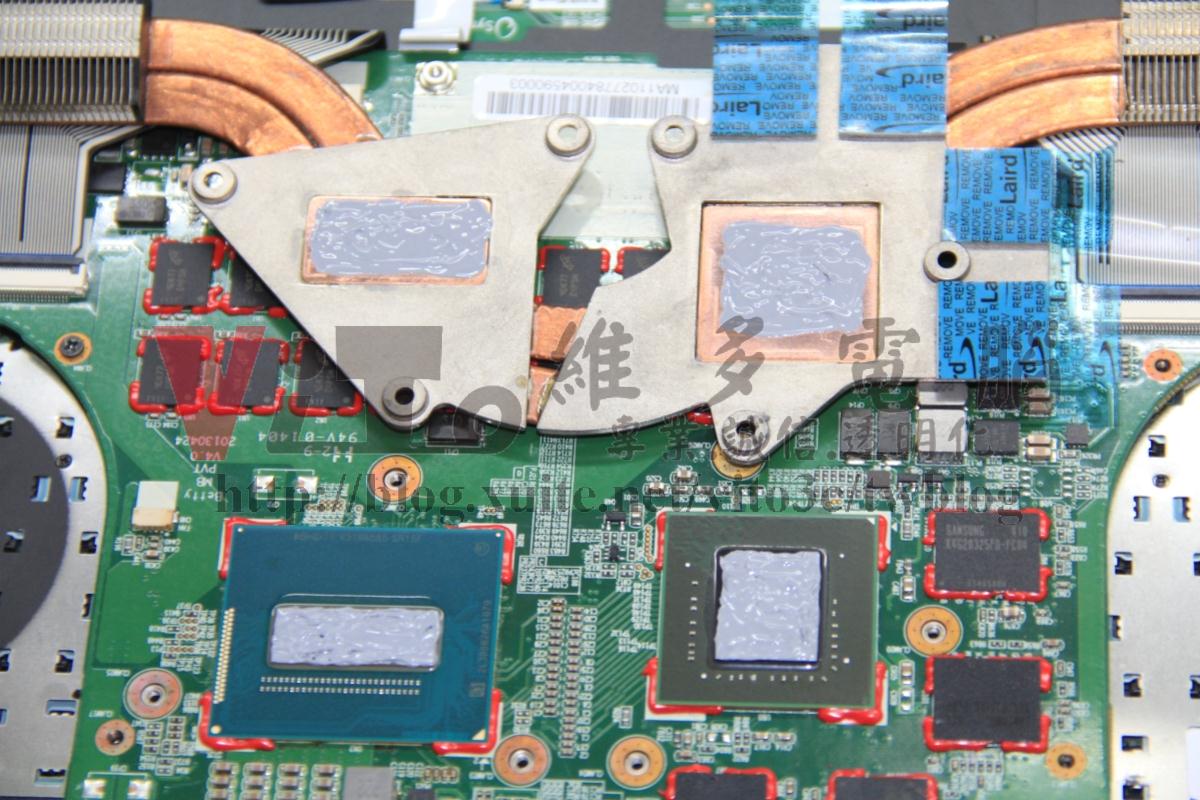

散熱膏更換
清理散熱器接觸面氧化層，進行氧化還原處理，使接觸面達到鏡面效果。
均勻塗抹CoolerMaster MASTER PRO 長效型散熱膏，並更換導熱貼片，確保散熱效率。

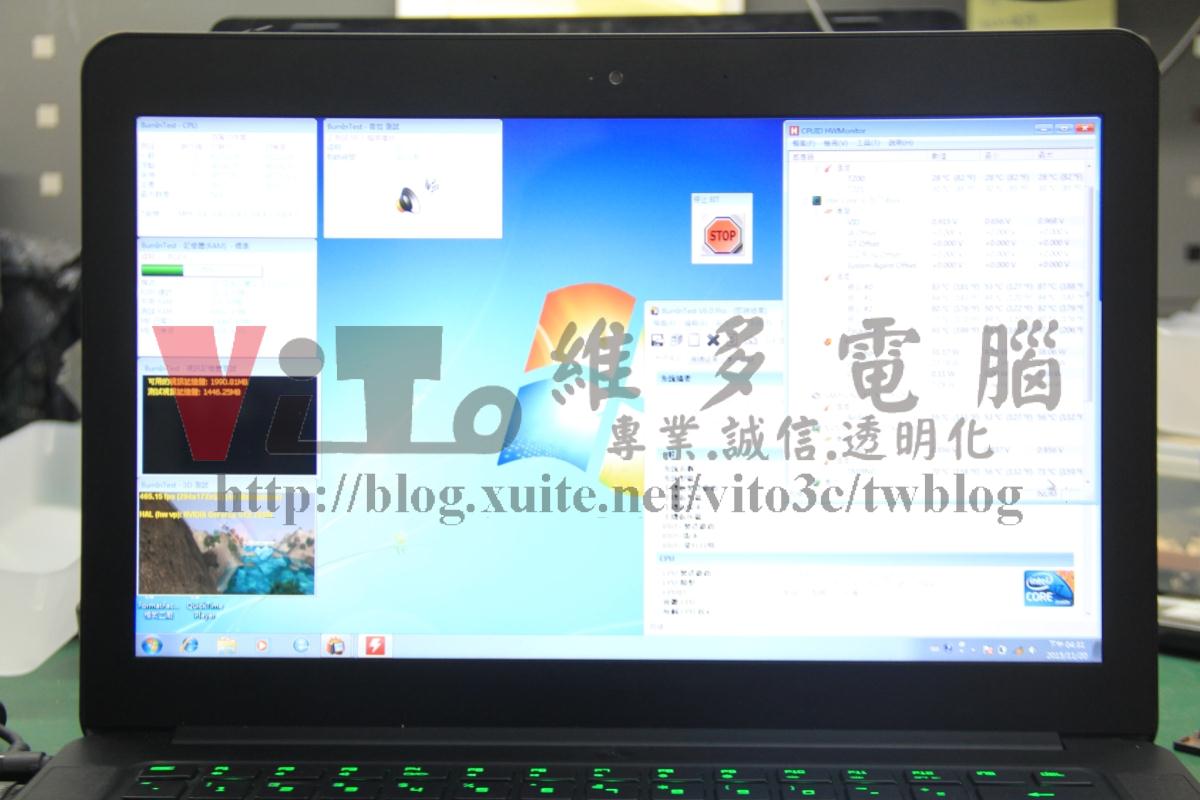

燒機測試

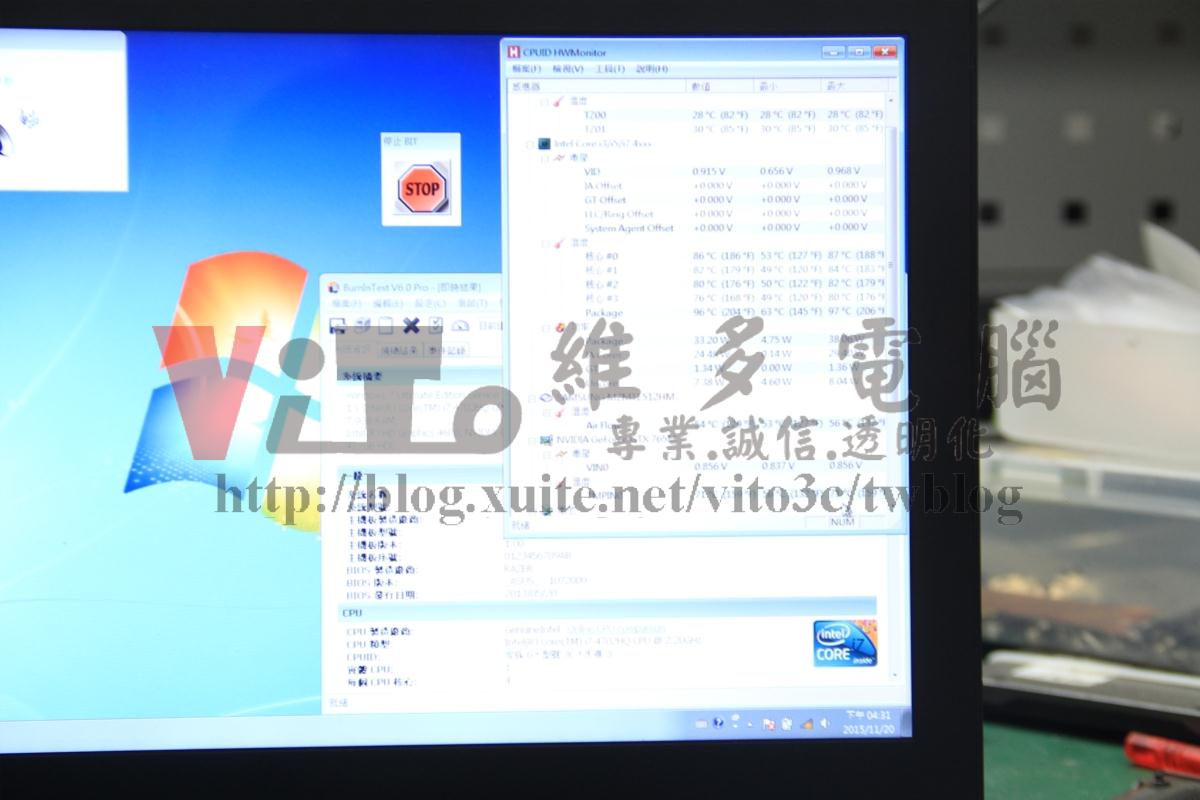

進行燒機測試，觀察高負載狀態下溫度是否正常，並確保系統穩定。
維修完成
測試無異常，確認筆電恢復正常運作，維修完成！
