ASUS A45V 維修實例、電源燈亮就熄滅,主機板供電故障修復

ASUS A45V 主機板零件燒毀、記憶體供電IC故障

歡迎分享文章

品牌型號:華碩 ASUS A45V

詳細型號:華碩 ASUS A45V K45VM

故障問題:開機電源燈亮起又熄滅 不斷循環重新開機 無法開機成功

維修過程:維修並更換主機板供電故障元件

保固維修處:90+30天

客戶:台北市 寄件維修

筆電外觀及故障情形

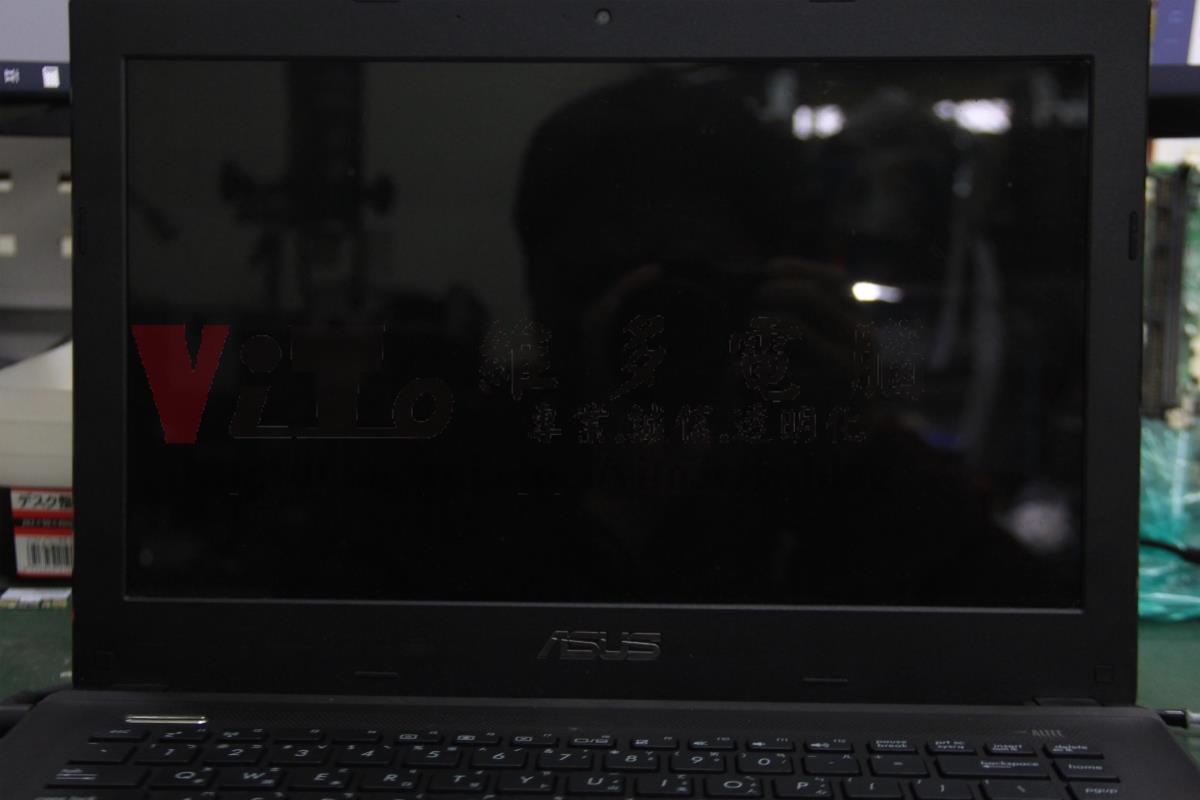

筆電的外觀及型號

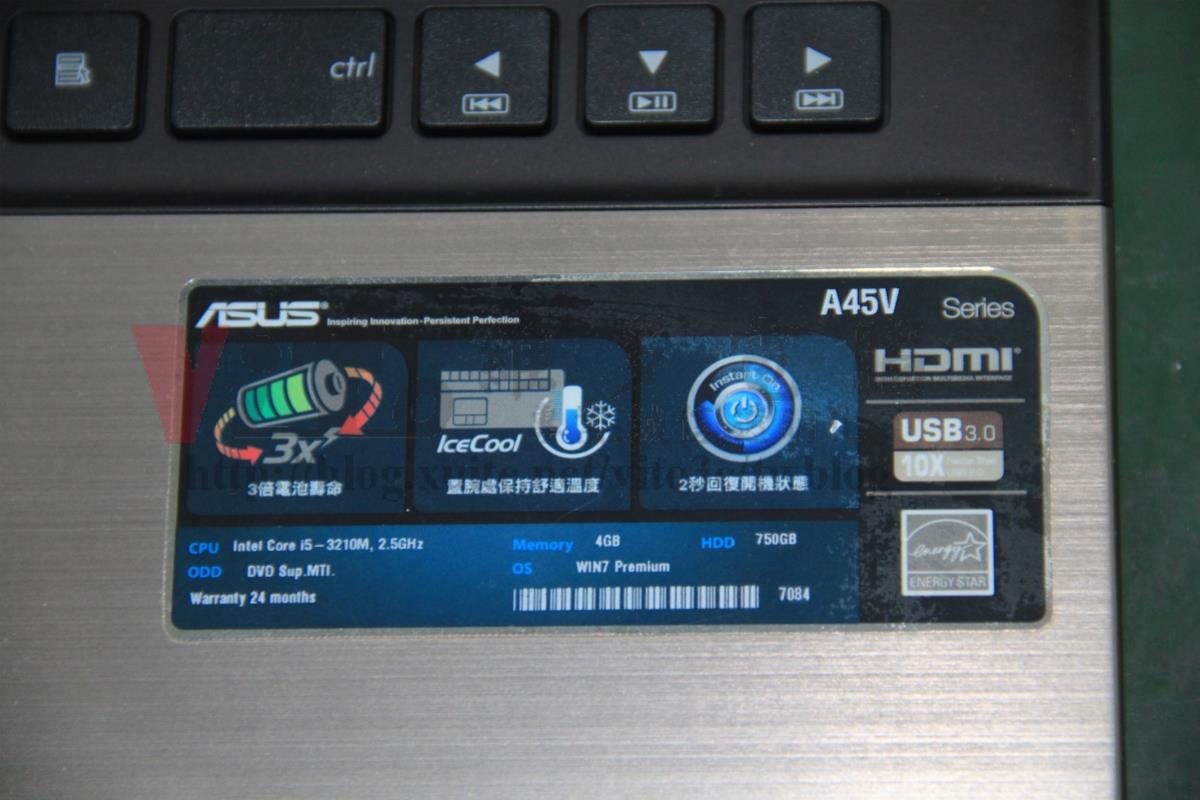

ASUS A45V 正面型號標籤

故障情形為正常使用下 聞到燒焦味,就斷電關機。

ASUS A45V K45VM 一直重開機

按電源開關 開了又關 電源燈亮了又滅,插電與使用電池都不能開機,更換變壓器情況一樣。

主機板維修過程

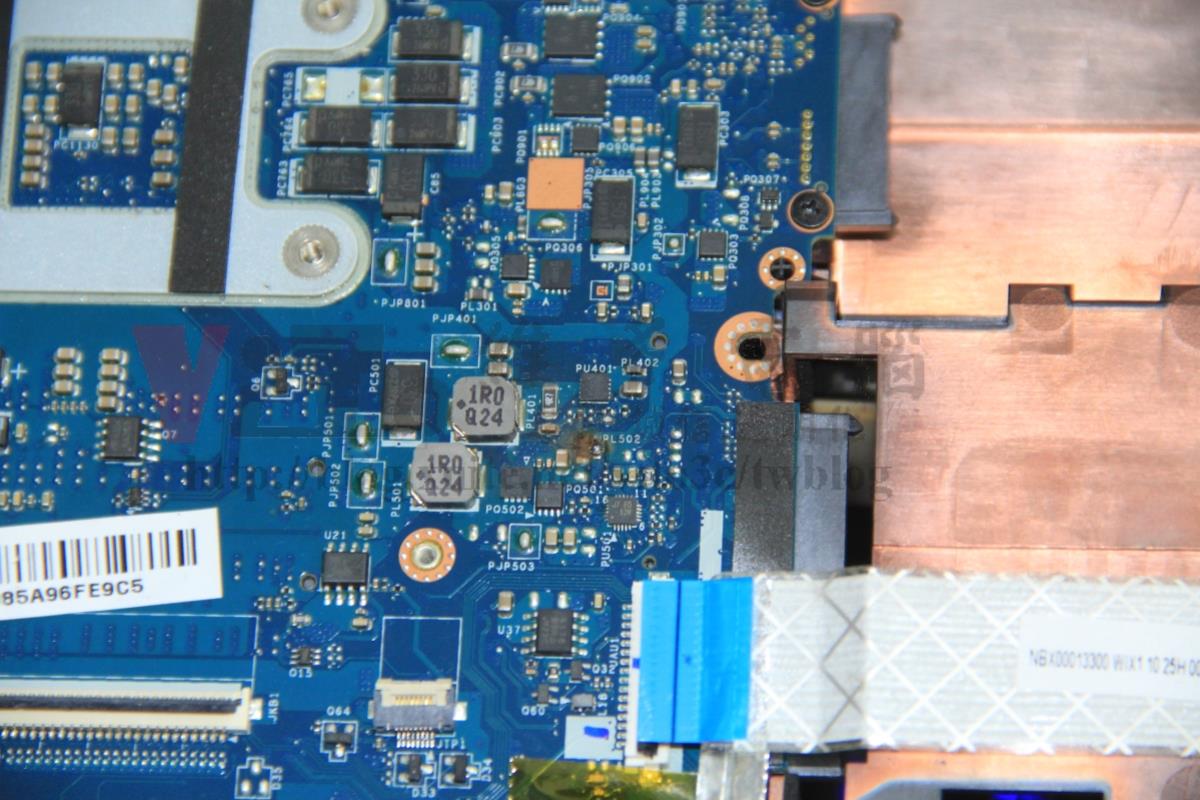

拆機後發現主機板有元件燒毀的焦黑痕跡。

ASUS A45V K45VM 主機板燒焦

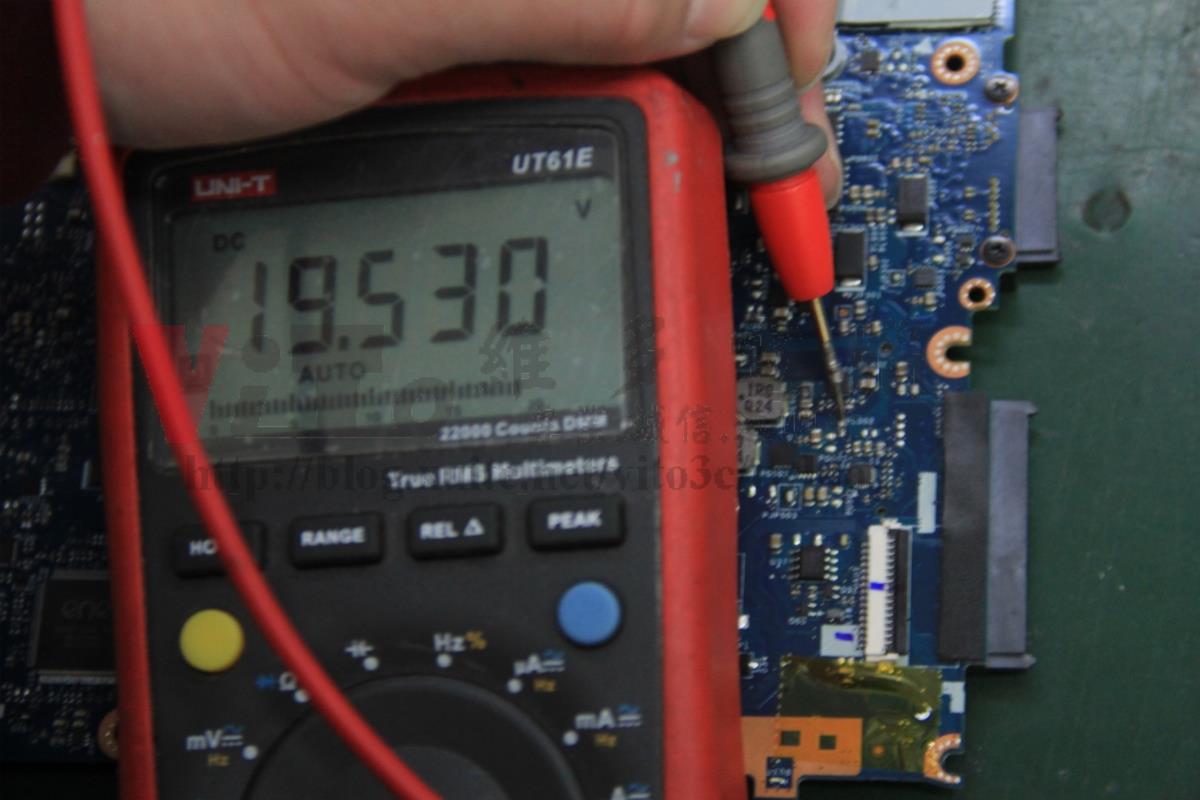

由於燒焦產生的積碳 會導致短路問題,先移除元件並清理積碳後,測量元件的上腳 有19V入電,表示主機板的VCC主要供電正常。

ASUS A45V K45VM 供電異常

測量元件的下腳 沒有供電且呈現短路。

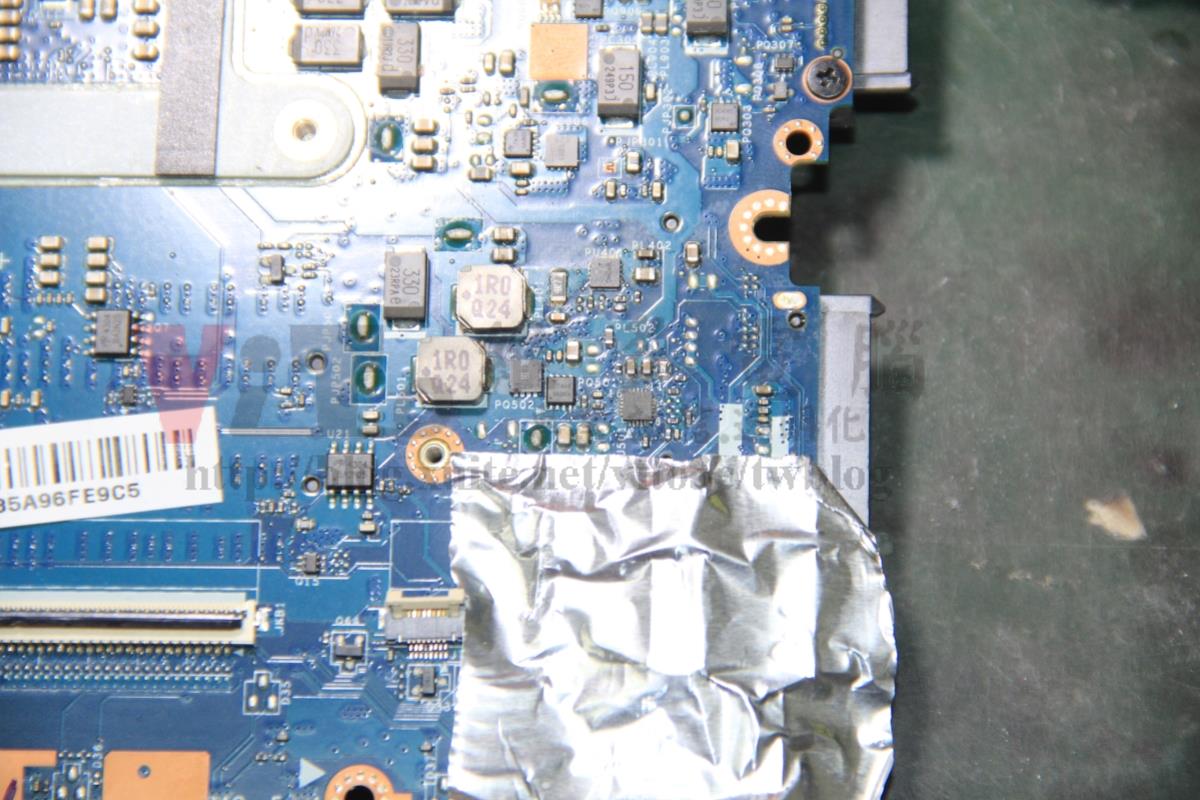

ASUS A45V K45VM 記憶體1.5V供電異常

找到短路故障的供電管理IC後,更換輸出短路的MOSFET(UP SIDE)。

ASUS A45V K45VM 更換記憶體供電管理IC

更換後簡單測試開機 測量1.5V電壓正常。

散熱系統清潔與保養

簡單測試開機後,拆解散熱器 做散熱的清潔及保養。

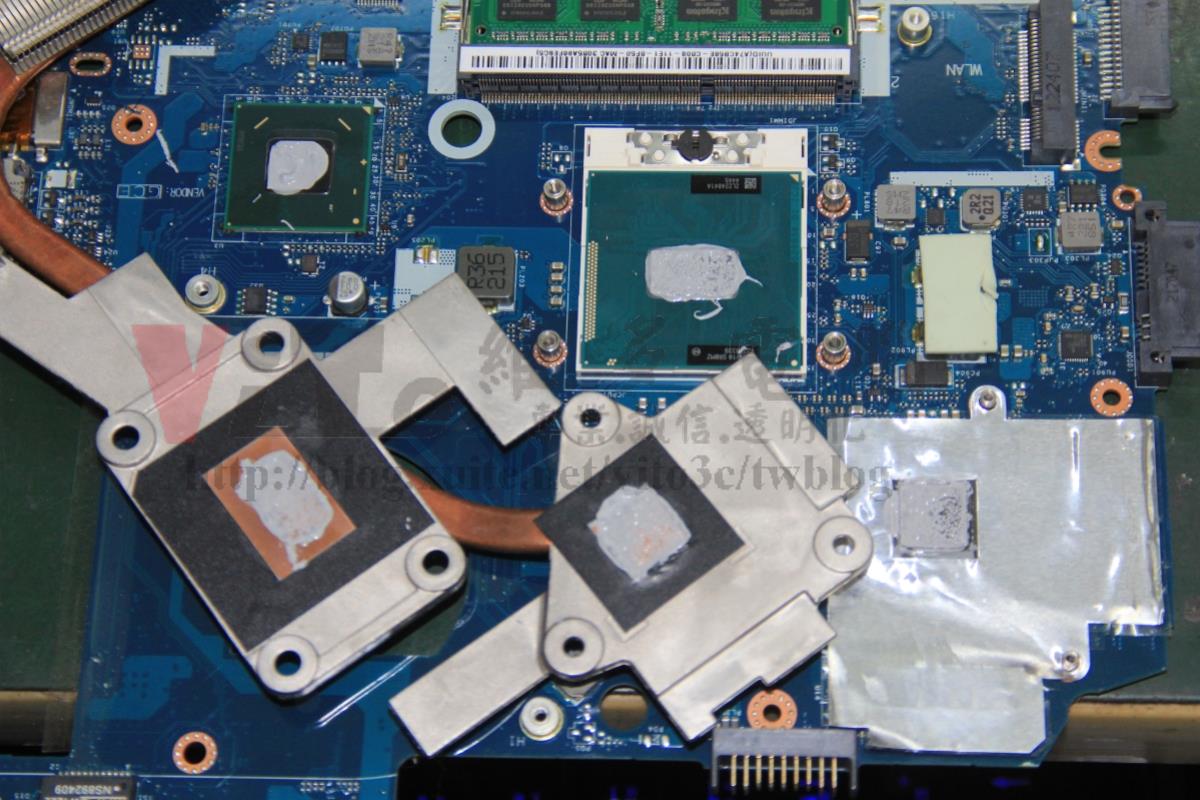

散熱器與CPU上的散熱膏有被更換過。

ASUS A45V 維修實例、電源燈亮就熄滅,主機板供電故障修復

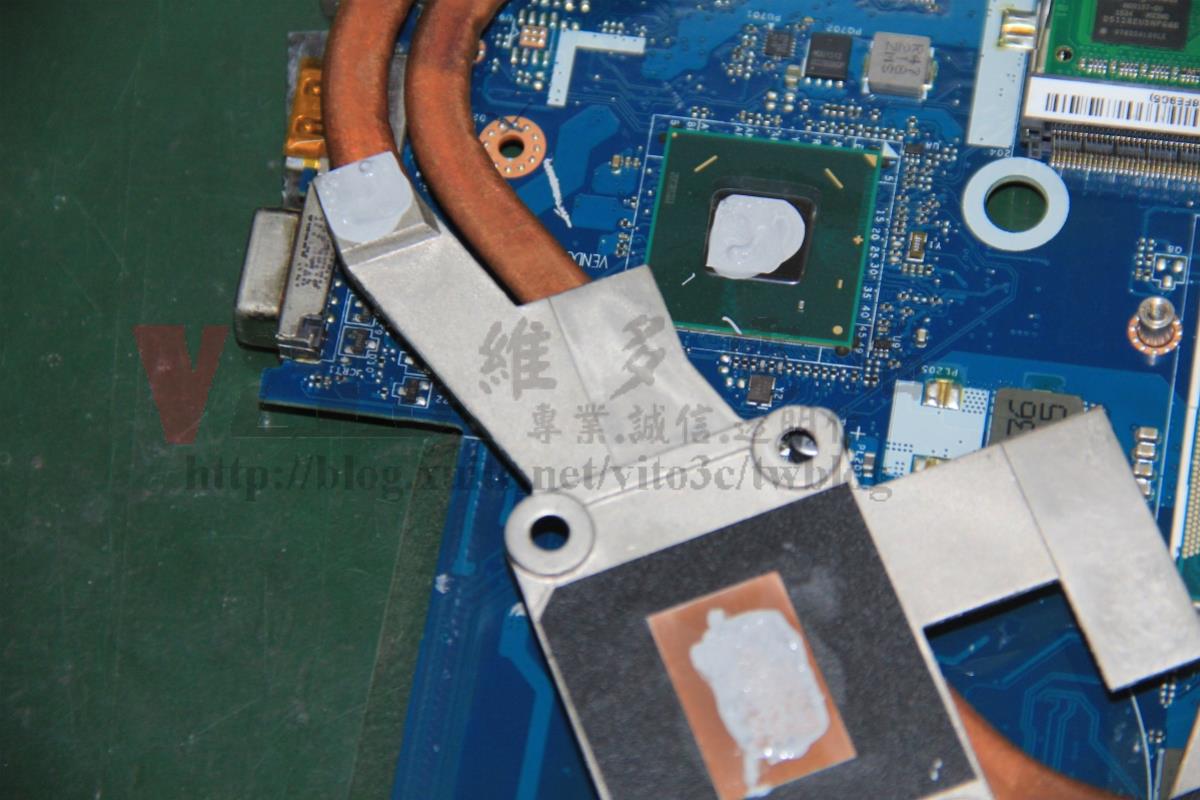

看到南橋PCH晶片上 導熱貼片被移除掉,且散熱膏因無法接觸散熱器 沒有被推平。

ASUS A45V K45VM PCH晶片原導熱貼片被移除

拆裝務必注意到 導熱貼片目的是彌補縫隙,若移除掉只用散熱膏 會無法將晶片溫度有效引導到散熱器上。

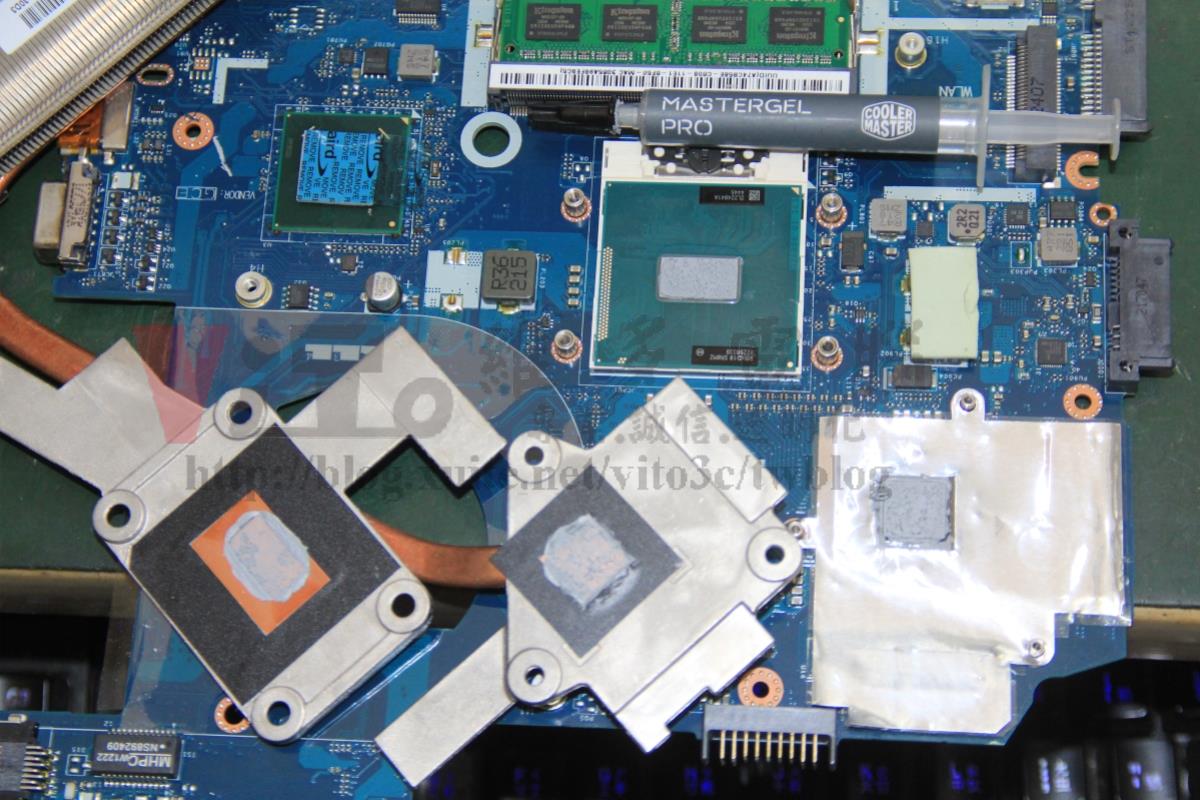

以無塵布去除散熱膏 避免鏡面刮傷及減少灰塵殘留,均勻塗抹散熱膏,採用COOLERMASTER MASTER PRO 長效型散熱膏,南橋晶片安裝LAIRD的導熱貼片。

ASUS A45V K45VM PCH晶片 導熱貼片更換

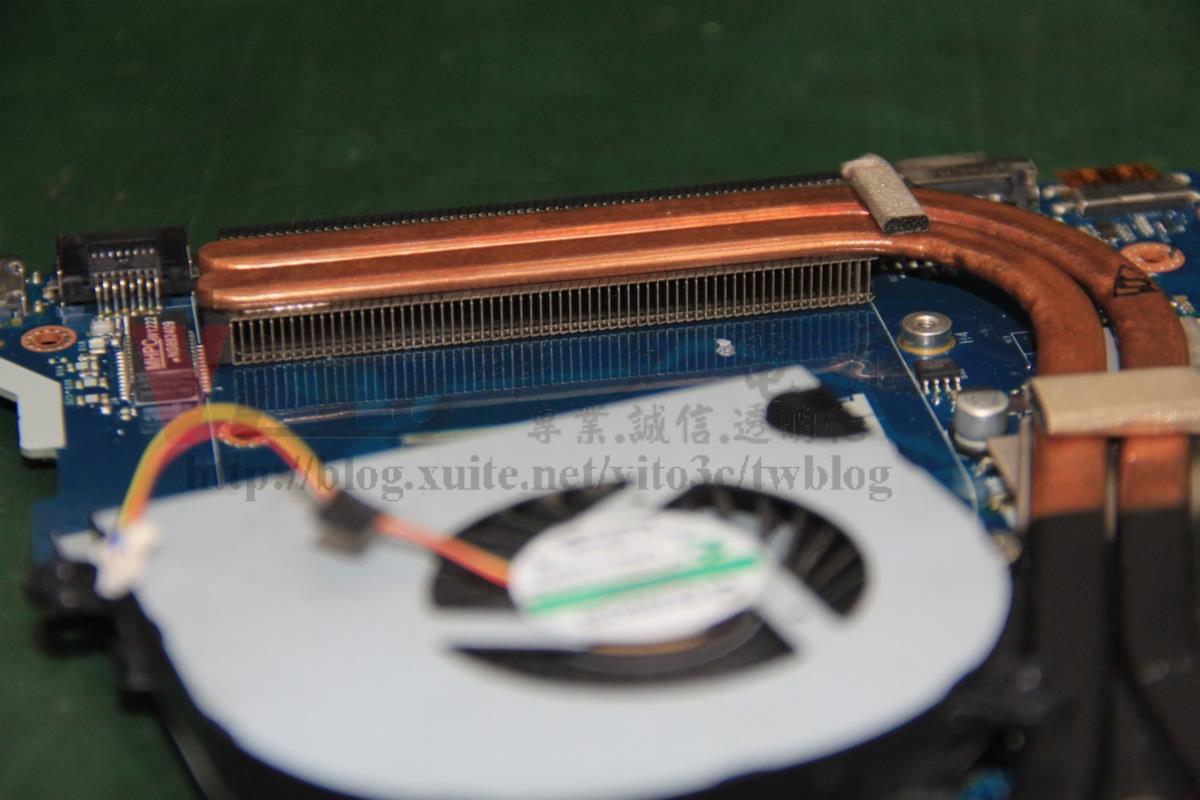

拆開散熱器 也發現清理得非常乾淨。

ASUS A45V K45VM 散熱器及風扇灰塵清理

整體清潔後,包含內部灰塵 鍵盤 面板表面 所有外殼 都會擦拭過。

記憶體故障排除

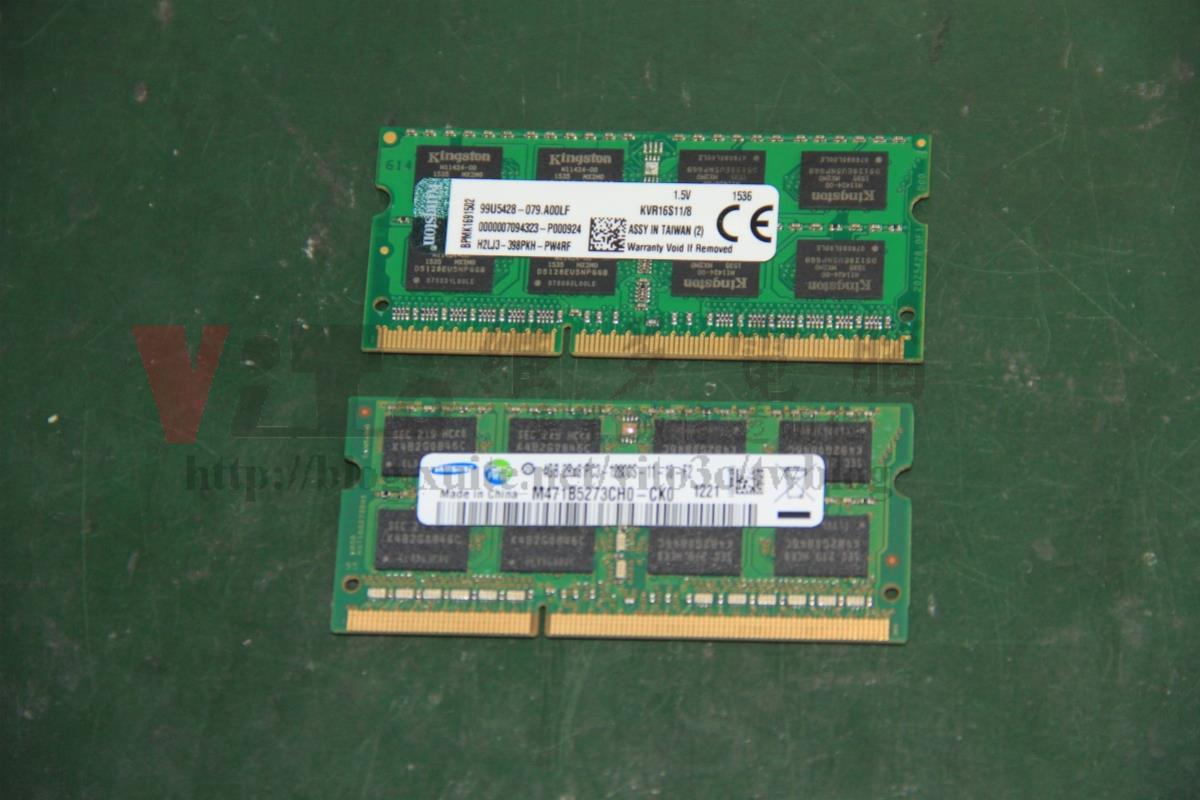

由於是記憶體供電燒毀,維修前有再次問過客人 記憶體可能會因為突波電壓損壞,也剛好一條是終身保固 一條是隨機保固,最差的結果 終身保固RMA後 還會有一條8G能使用。

ASUS A45V K45VM 記憶體故障

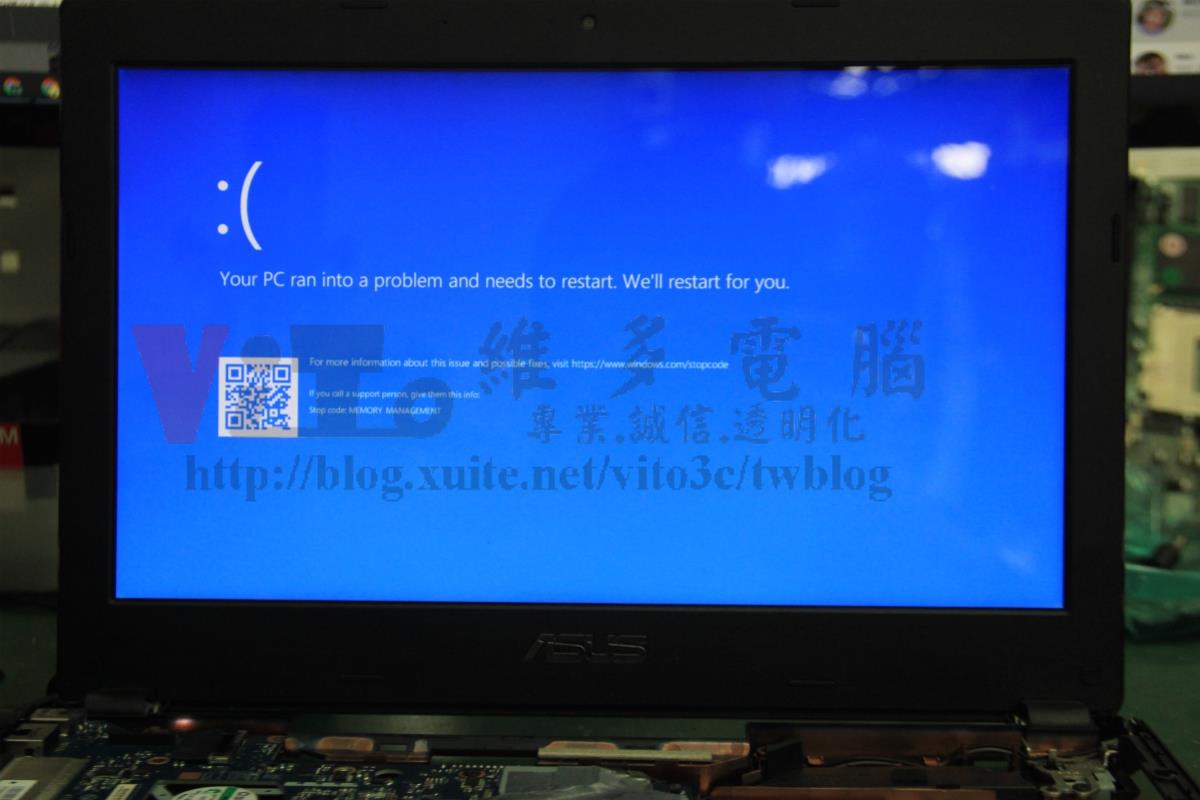

安裝測試硬碟與原機記憶體,開機一直出現BSOD藍白畫面重開機的問題,顯示的stop code:MEMORY MANAGEMENT,也說明記憶體有異常。

ASUS A45V K45VM MEMORY MANAGEMENT

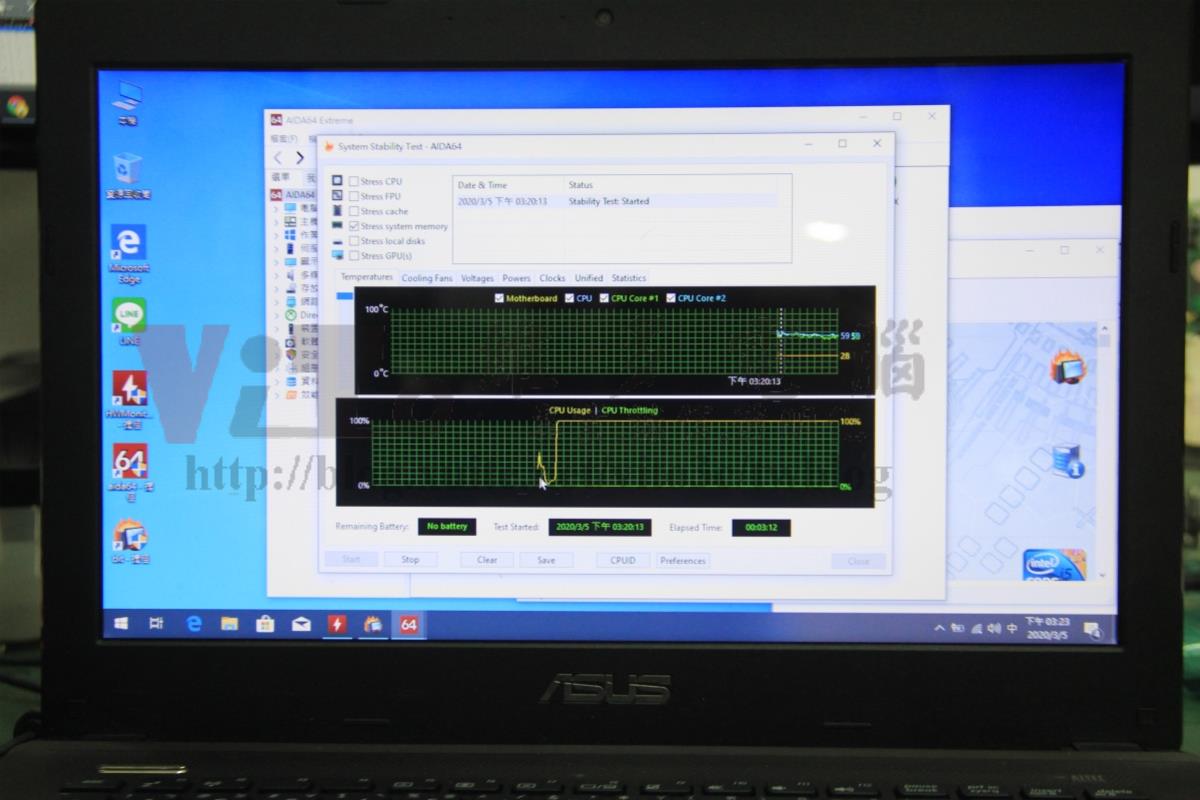

更換不同品牌且不同電壓4G+4G混用,即可正常進入系統並通過記憶體測試。

"ASUS

常見問題Q&A

Q1:筆電電源燈亮一下就熄滅,無法開機,是什麼問題?

  • A1:可能是主機板供電元件故障。建議別再嘗試插電開機,把外接電池卸下電池,盡快尋求專業維修,避免問題擴大。

Q2:筆電記憶體故障會出現什麼情況?

  • A2:筆電記憶體故障可能導致藍屏、當機、無法開機等問題。您可以嘗試更換記憶體或進行記憶體測試,以確認是否為記憶體故障。

Q3:筆電聞到燒焦味還能維修嗎?

  • A3:要看是否有燒到 PCBA 多層板內部,主要把積碳完全清理,不然碳會導電,再把燒斷的迴路修補起來,只要主件沒故障 CPU、GPU、PCH,都能盡力幫您修復。
