ACER Aspire 4745G、5745G、4820TG、5820TG 等，這些機型常會遇到「黑屏」與「顯示異常」的通病問題，尤其是當使用時間增長後，這些問題可能會變得更加頻繁。本篇以 4745G 為例，其餘機型亦有相似災情，以下是對常見故障問題的解決方案，並且也提出改善建議。
常見故障
由於此機有雙顯卡切換功能，可以切換 intel 與 ATI 顯示卡，但僅能設定使用「交換顯示卡」與「獨立顯示卡」，當 ATI 顯示卡故障，就會有以下各種異常情形。
- 進入作業系統黑屏、突然重啟：這是最常見的問題，停用獨立顯示卡，就能暫時恢復正常。
- 黑屏、破圖、解析度異常、不定時藍屏：算是較嚴重的損壞情況。
我們先以 4745G 作為範例，帶您看為何會有顯示卡故障的災情，如何解決改善原廠設計不良的通病問題。
- 品牌：宏碁

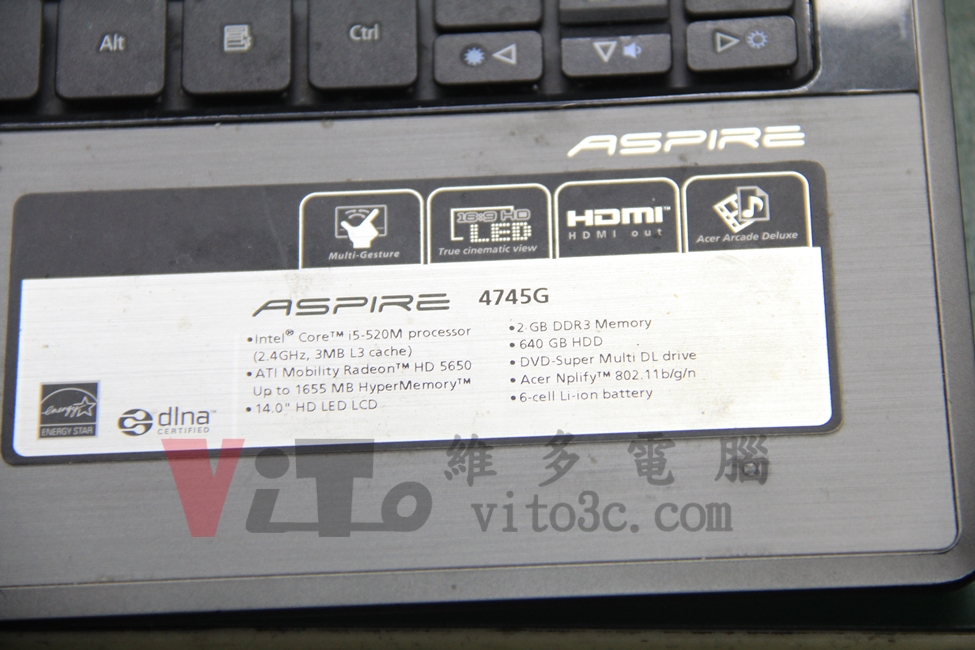

- 正面與底部標籤：Aspire 4745G
- 完整型號：ACER Aspire 4745G
- 尺寸：14 吋（如有需要可補上）
- CPU：Intel Core i5-520M
- GPU：ATI Radeon HD 5650M
- 客戶地區：桃園市寄件維修
- 故障狀況：黑屏、解析度顯示異常，安裝顯示卡驅動後無法進入作業系統
開機異常狀況

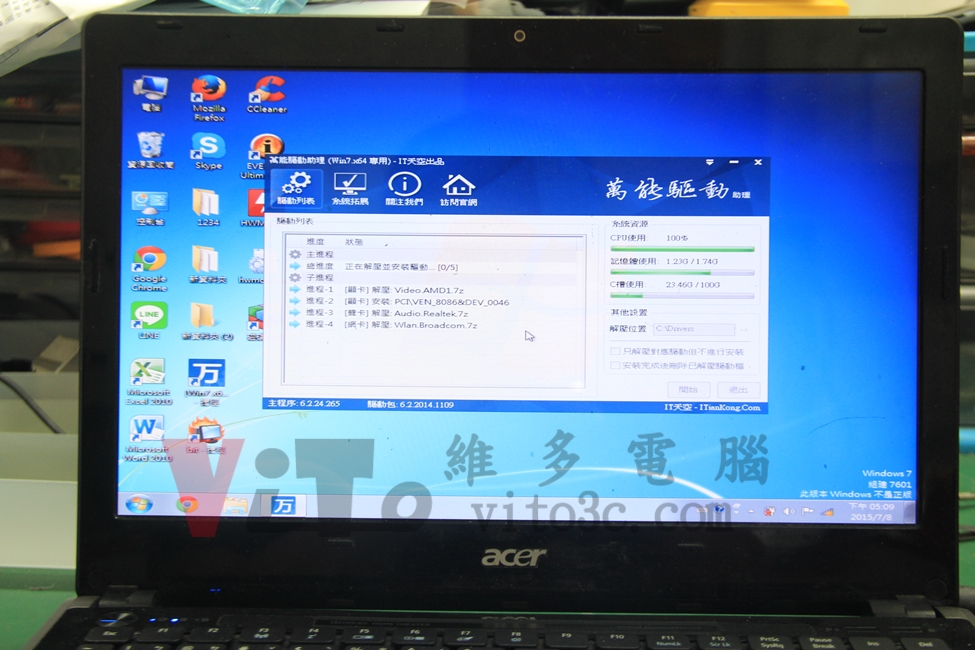

以下測試我們以未安裝顯示卡驅動程式的 SSD 來驗證，只要加載、安裝 ATI 顯示卡驅動程式後，就會出現進入作業系統時就黑屏的狀況。
造成顯示卡故障的最大元兇！

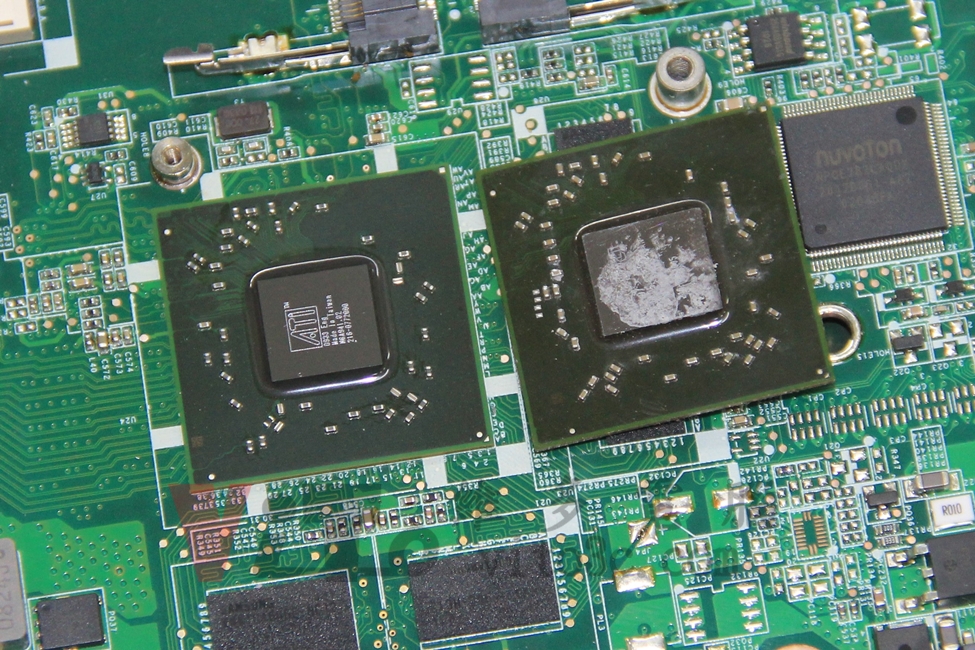

先瞭解造成顯示卡故障的最大元兇之一「矽質導熱墊片」，這確實是一場當年許多筆電常見的「ATI 與 AMD 顯示卡、北橋晶片的災情」。三張圖帶你理解散熱失效！
早期使用散熱器通用於相似機構的筆電上，如「4745G 與 4820TG」、「5745G 與 5820TG」，其中5745G 的顯示卡為 NVIDIA GT330M / GT420M，ATI 與 NVIDIA 顯示卡晶片完全不同，也代表尺寸、厚度、高度不同，但卻使用相同的散熱器！🔥
由於原廠為了彈性容忍散熱器與晶片表面之間的公差（間隙），通常會採用矽質導熱貼片填充，但這種貼片屬於消耗性材料，使用久了容易老化、導熱效能大幅衰退，導致在散熱器與晶片的接觸結構上存在設計瑕疵。
📎 延伸閱讀：BGA 晶片故障的幫兇之一？導熱貼片的濫用。
ATI 與 NVIDIA 顯示卡採用的導熱墊片
當我們理解到 4745G、5745G、4820TG、5820TG 這幾款散熱器都相同，但區分為搭載 NVIDIA 及 AMD 顯示卡，在不重新生產散熱器的情況下，採用矽質導熱貼片來彌補間隙就是一個有效節省成本的做法。

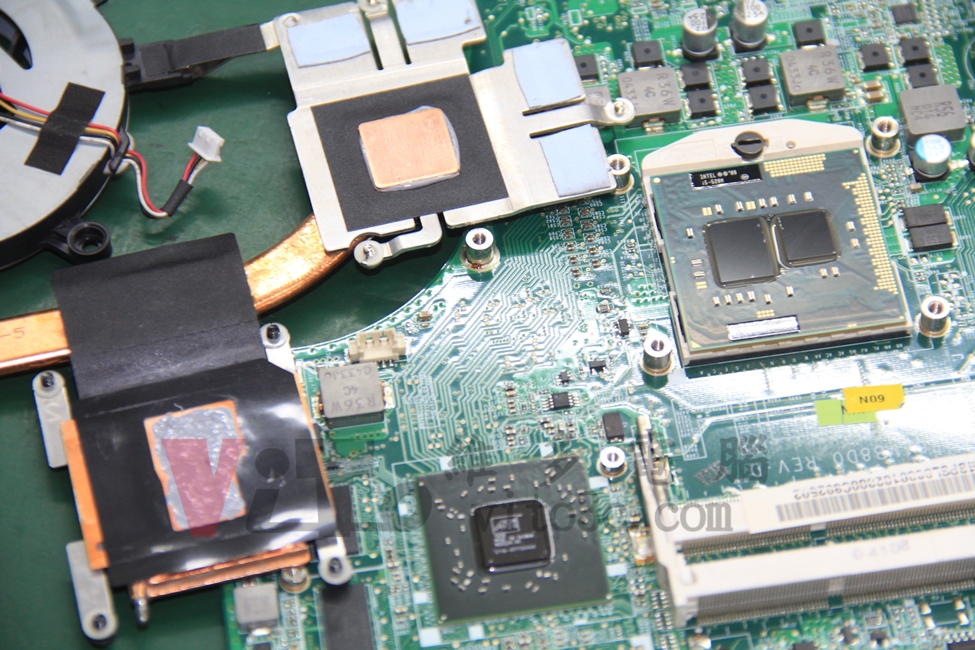

以下為三款 4745G、4820TG、5820TG 機種皆搭載 ATI 顯示卡，GPU與散熱器接觸採用的導熱墊片 。
以下為 5745G 搭載 NVIDIA 330M/420M，GPU與散熱器接觸採用導熱墊片。
對比直觸散熱器 + 雙散熱器的 3820TG，就沒有顯示卡故障的災情，我們從 Mobile 01 舉例個時間驗證，拆解教學文為2010年 與 升級 i7-840QM 教學文為2017年。
BGA 焊接更換全新的顯示卡晶片4大步驟
由於 ATI 顯示卡搭載的機種較多數，我們以 ATI 的顯示卡更換為範例。
1️⃣ 拆除故障的顯示卡晶片

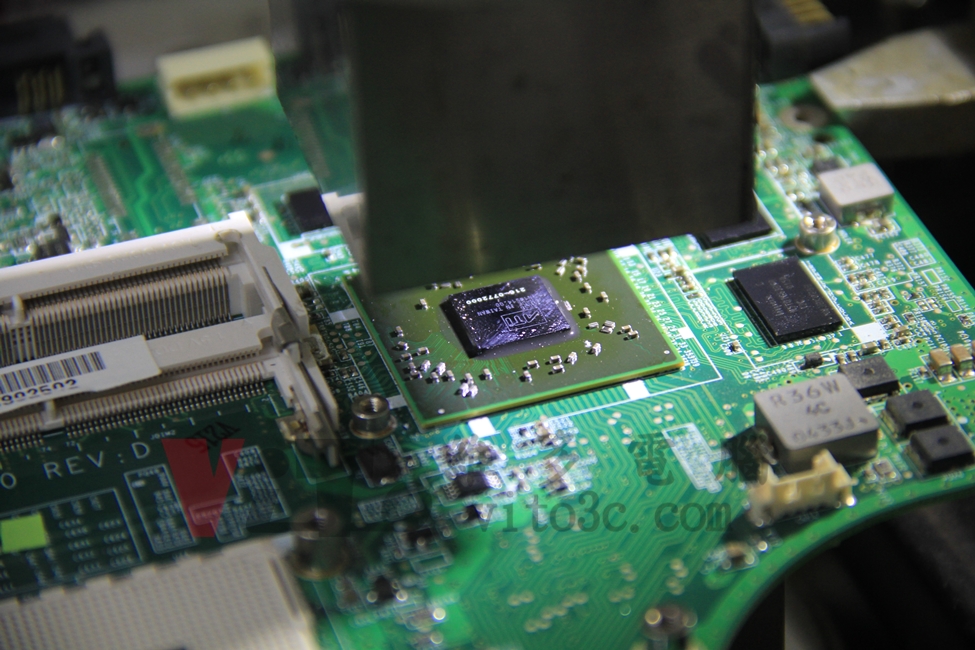

由於 ATI 顯示卡故障較多數，我們以 ATI 為範例，以 BGA 焊接設備，加熱拆除故障的顯示卡晶片。
2️⃣ 觀察晶片拆除後的焊點狀況
解焊後檢查主機板是否掉點、起泡、等異常，圖中為主機板及晶片底部都有殘留的錫球與焊錫。

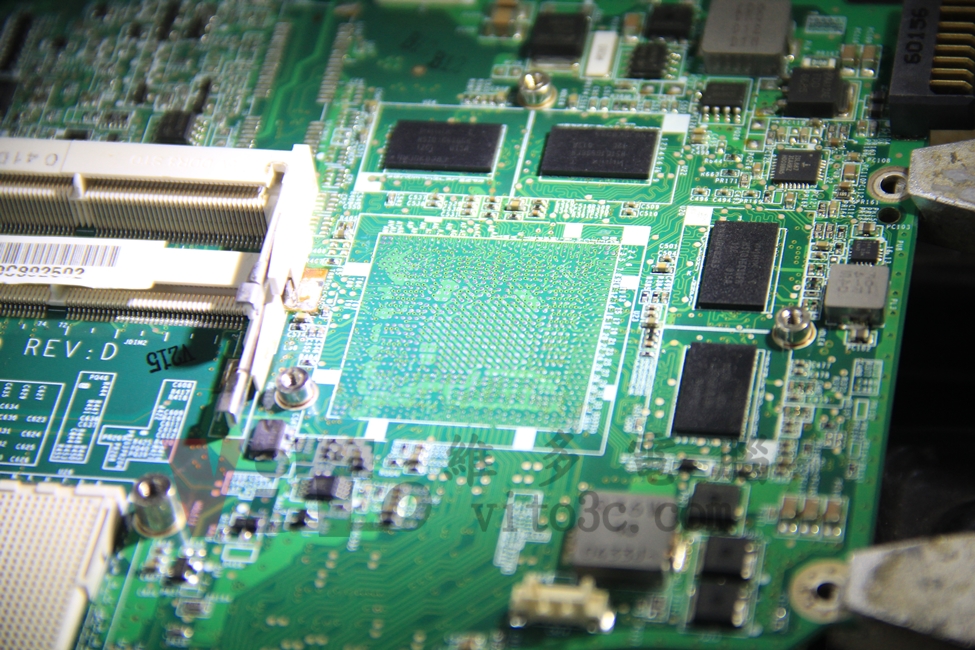

3️⃣ 清理主機板殘留的焊錫
清除主機板上殘留的焊錫，才能平整放置新晶片並準確對位，確保焊接成功。
BGA 焊接需要溫度與時間曲線設定恰當，過高的溫度會降低晶片內阻抗、壽命，因為再高的溫度都能讓焊錫達到熔點，設定得宜就不會有問題。不當的高溫焊接晶片導致主機板發黃、大量助焊劑滲流！

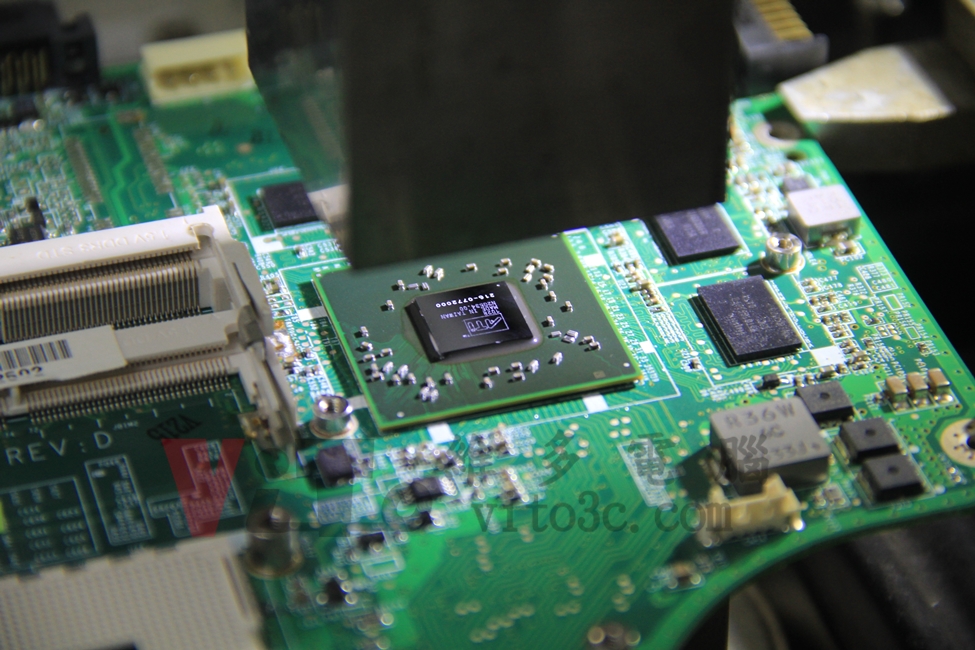

4️⃣ BGA 回焊顯示卡晶片
將晶片對位完成，均勻塗抹上 BGA 專用助焊劑，開始跑溫度曲線來回焊新的晶片。
DIY 影片教學：2011 年土砲 BGA 比賽第一名，大陸論壇比賽我們錄成教學影片。
更換全新顯示卡才能用得久！
顯示卡因為導熱墊片的緣故都已經老化了，更換全新的顯示卡晶片本是必要之事。以下我們遇過有客戶送修別家業者「僅重植原顯示卡」，業者保固 90天 卻使用不到半年又再次故障而找我們維修。沒更換全新品的顯示卡為範例，來做新舊晶片的對比讓你一目了然！
我們更換的全新顯示卡晶片，🆚重植過的晶片顏色對比！

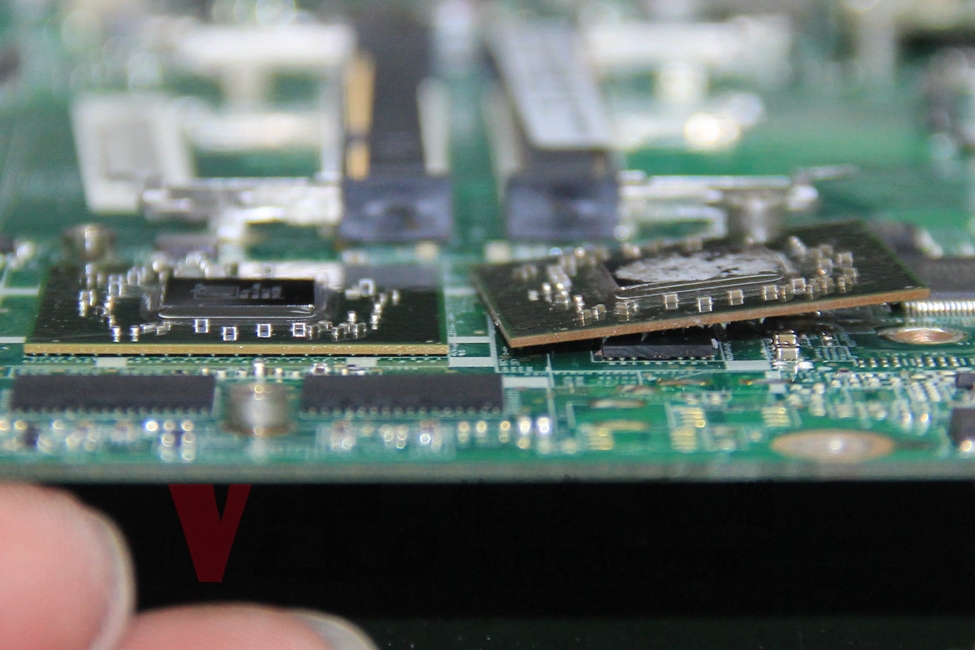

從正面很難看出到底有沒有更換，下圖帶你從側面來看就知道什麼情況！圖片右邊就是加熱再加熱過的顯示卡晶片，可以看到 BGA 晶片的基板邊緣受熱多次顏色發黃。左邊為我們所更換的全新顯示卡晶片。
慎選店家真的很重要。不論是使用殺肉晶片還是重植再回焊，絕對能用，但壽命一定很短！
散熱器清潔與散熱膏更換

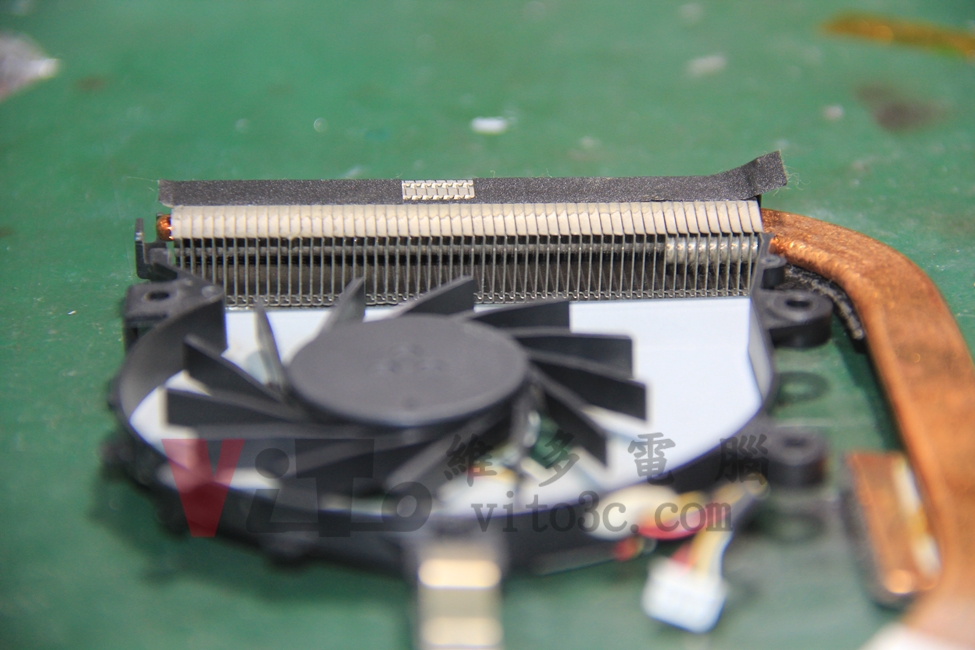

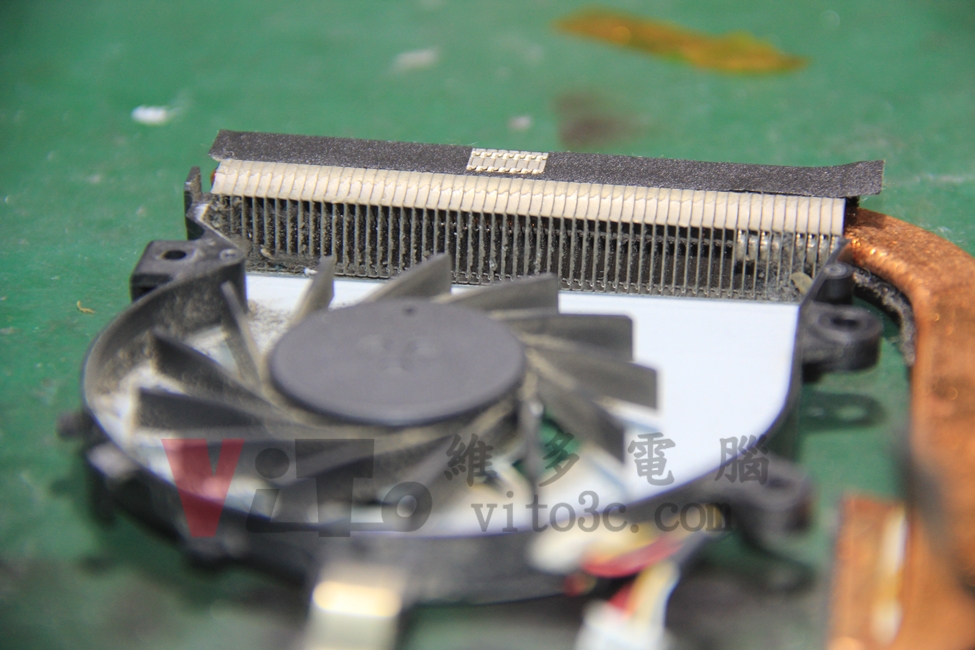

在筆電維修過程中，散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理，避免過多灰塵進入室內工作環境，保障室內清潔並確保維修效果。
如果散熱器設計不當，或長時間未進行清潔，灰塵積聚可能會導致主機板受潮，這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮。
散熱膏更換與銅片改裝來解決通病
我們會拆除原廠使用的 矽膠導熱貼片，因其為消耗性材料，導熱效能會隨時間下降，長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片，加強導熱效率，實測與原廠貼片相比，最高可降低溫度達 20 度！
散熱膏部分，我們選用 CoolerMaster PTK-L01 專業導熱膏，並於顯示卡與銅片接觸面 雙面均勻塗佈，搭配改裝銅片使用，可有效提升散熱效果，且無須擔心像貼片一樣失效或老化。
開機測試與溫度監控

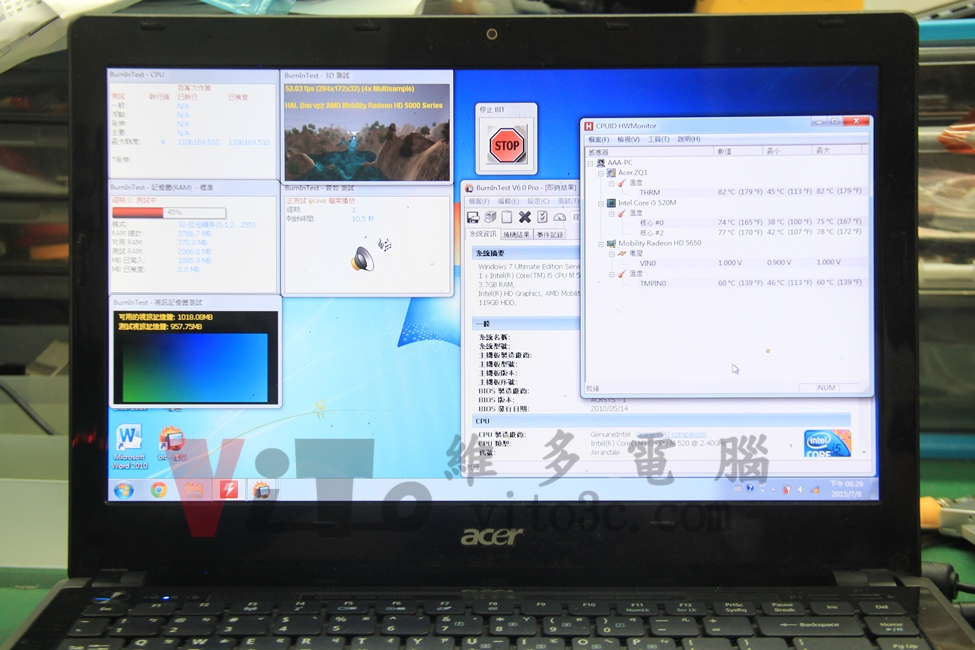

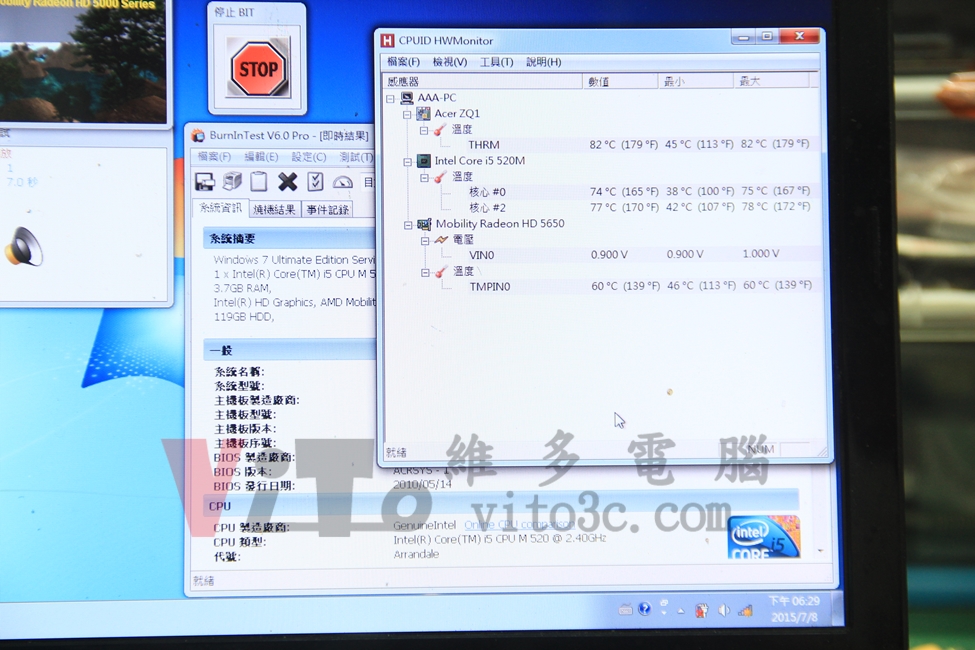

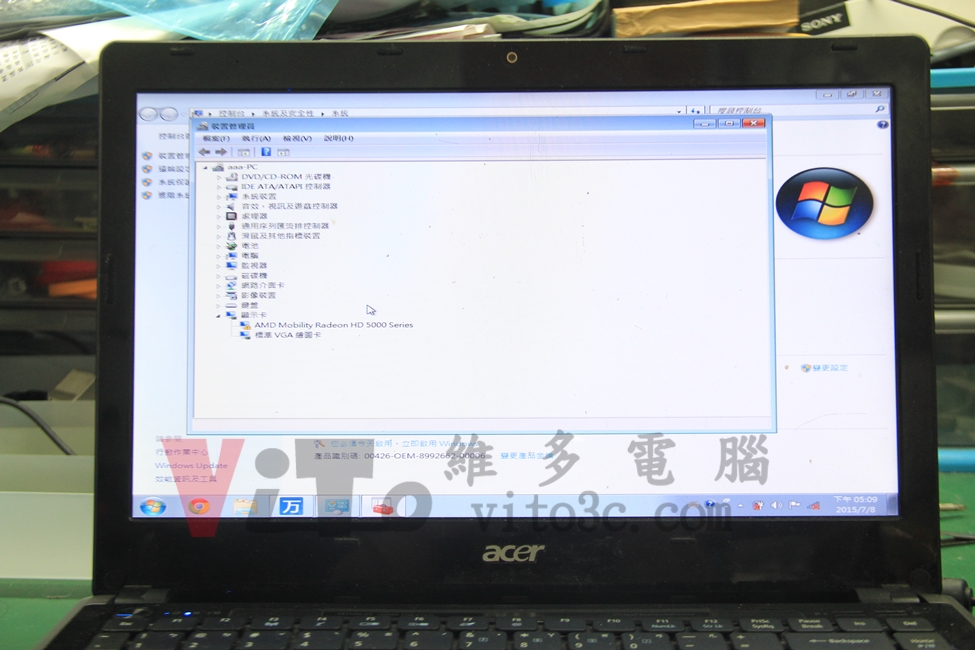

開機測試、顯示功能正常，並持續監控晶片溫度是否異常。
最終測試無誤，完修交機。
發現2個額外問題協助處理

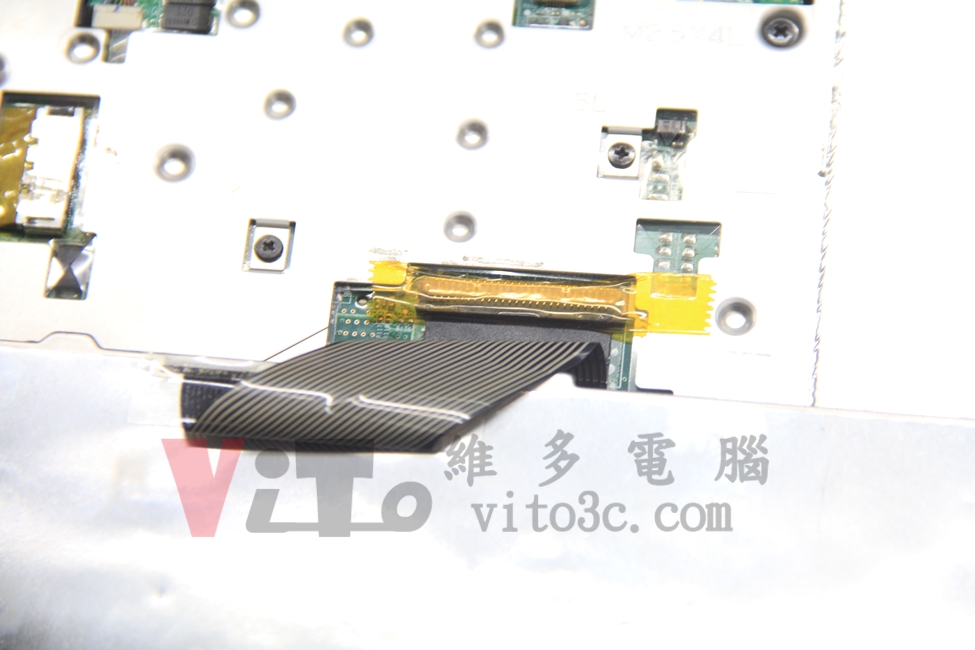

排線的卡扣脫落，順便以耐熱膠帶固定。

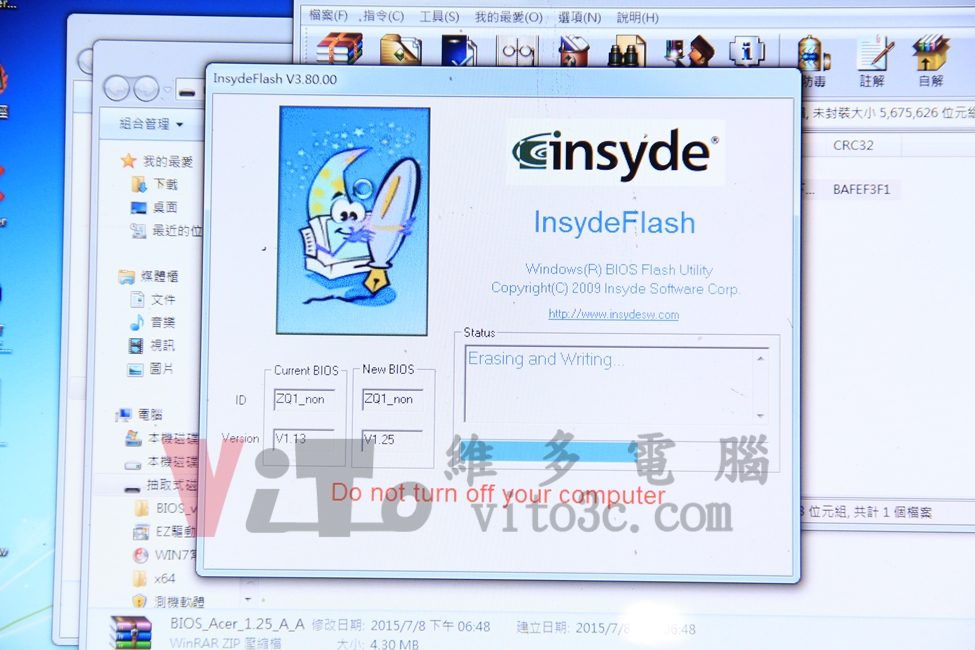

BIOS 更新到 V1.25 版本，官方優化風扇轉速會略提高一些，但不影響使用。
故障災情的重點整理
- 受災筆電型號：ATI 顯示卡 4745G、4820TG、5820TG；NVIDIA 顯示卡 5745G。
- 讓顯卡長期過熱的導熱墊片：改裝「銅片+散熱膏」，高效導熱又沒有消耗品問題！
- 老化故障的顯卡：務必更換全新顯示卡晶片！
- 散熱器詳細清潔：多花10分鐘拆開散熱器做灰塵清理！
維修總結
看完整個故障解析與維修過程你有恍然大悟嗎？
筆電維修不只是單純更換壞掉的零件，更是針對原廠設計不良的結構進行改善。且代工費用其實相差無幾，但多計算一筆 購買全新顯示卡 的花費，有的人嫌貴遇到上述情況反而虧更多不是嗎？再細思上述重點若缺一，也代表修好後的壽命也有變數呢！
慎選維修方式與店家，才能真正省下時間與金錢，延長筆電壽命。
🔧 上述這幾台筆電黑屏算是通病的災情嗎？
是的，我們多年來維修超過上百台 ACER Aspire 4745G、5745G、4820TG、5820TG 等系列筆電，普遍出現「黑屏、破圖、解析度錯誤」等症狀，多半與原廠使用矽質導熱墊片導致晶片過熱老化有關。
⚡ 這幾台顯示卡維修後，還會再次故障嗎？
不會，我們已針對原廠設計缺陷進行結構優化，包括散熱器全面清潔、改裝銅片、重新更換散熱膏、全新顯卡晶片更換，就是要解決通病避免再次故障，並通過高溫 Burn-in 測試確保穩定度，且顯示卡散熱變得非常好。。
🔥 顯示卡晶片可以重植就好，為什麼要更換新的？
重植雖可短暫恢復功能，但老化晶片內部阻抗不穩，使用壽命極短。我們建議直接更換全新晶片才能真正解決問題，提升使用壽命與穩定性。
💻 顯示異常一定是顯示卡壞掉嗎？怎麼判斷？
不一定，有時可能是螢幕排線、主機板供電 IC 故障或驅動問題，我們會透過實際拆機與測試軟體逐一排查，不盲目更換零件。
💰 顯卡晶片更換的費用大概多少？
費用會依晶片型號、修復工序與配件而異，一般落在 NT$ 3,500～4,800 區間，實際會依機況報價。建議先提供型號與狀況，我們可免費初估。
🛠️ 顯示卡維修保固多長時間？
顯示卡維修保固：半年（比原廠90天多一倍延長保固）
且顯示卡晶片是更換全新品，並非原廠整修過的良品主機板
💾 筆電維修時資料會遺失嗎？
在進行筆電螢幕轉軸維修過程中，我們不會動到硬碟（SSD），只要硬碟本身正常，資料不會遺失。建議送修前先備份資料。
