待機供電管理 IC,有被更換過的痕跡

仁寶 COMPAL HLB2 開機沒畫面顯示、無法開機、電源燈亮但不能啟動、主機板查修實例|台中、彰化筆電維修

Compal HLB2 無法開機、開機後無畫面顯示維修實例,此機是仁寶自家販售的筆電,且看國外是有評測文,早年有幸維修到這特別的型號,若您好奇這台內部規格,歡迎來看看|台中、彰化筆電專業維修。

歡迎分享文章

  • 品牌型號:仁寶 COMPAL HLB2 (LA-4772P)
  • 故障問題:無法開機、不過電、不能開機、按開關不能啟動
  • 維修過程:線路查修,更換故障的元件
  • 保固維修處:90+30天網路客件延長保固
  • 客戶:南投市 寄件維修

筆電型號與基本檢測

看一下主角,底部標籤型號:HLB2,可以看到仁寶生產製造的機種。

筆電底部型號標籤 HLB2

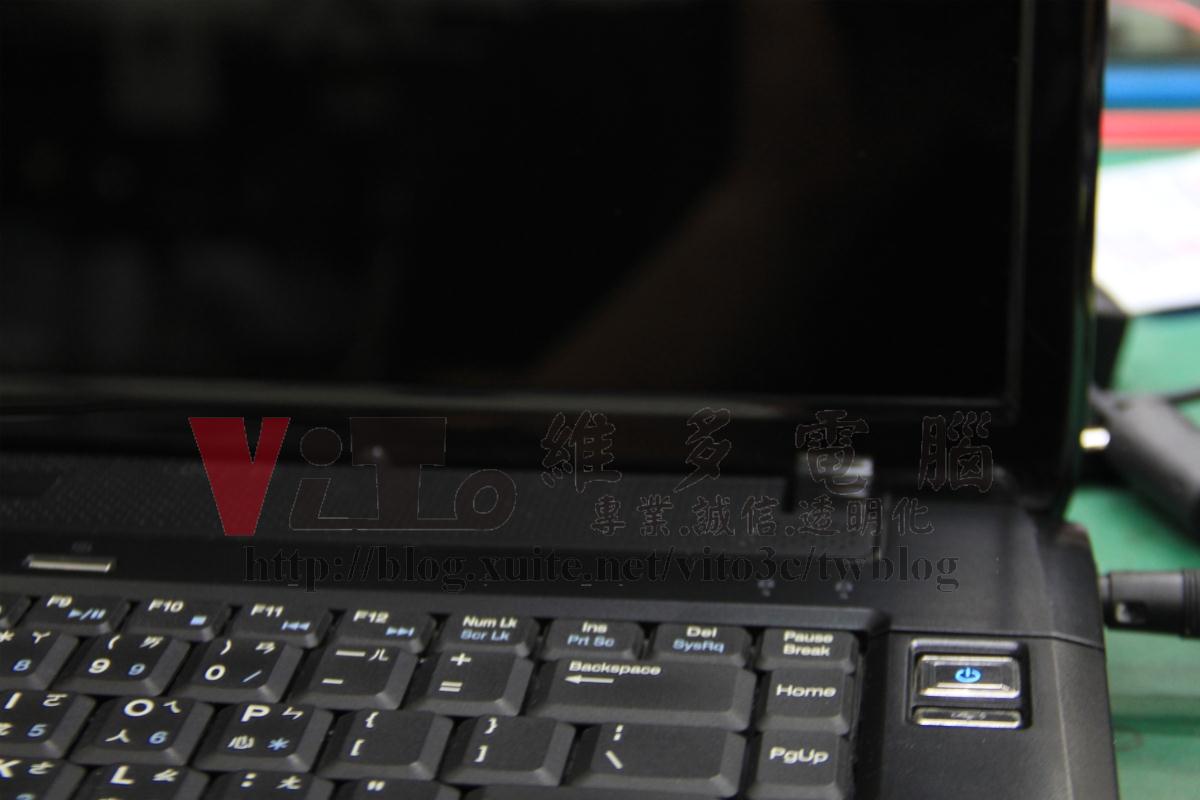

按電源開關後,電源燈號會亮藍燈 但黑屏且無任何反應,無法開機。

COMPAL HLB2 開機後,電源燈亮,但無畫面顯示

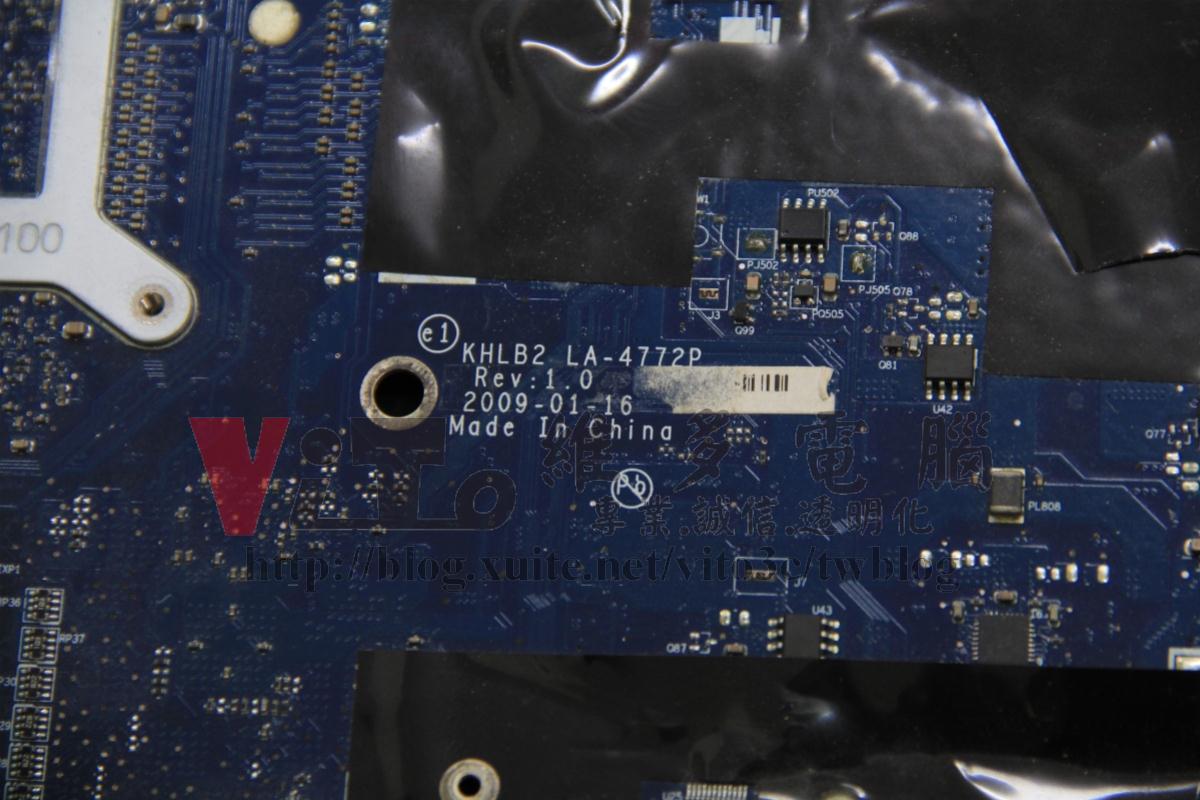

拆機檢查,看到此機板是由仁寶所代工生產,主機板型號:KHLB2 LA-4772P

COMPAL HLB2 主機板型號:KHLB2 LA-4772P

檢查發現多處被維修過

經客人告知,主機板的部分有送修過,但前家業者退修因為是工程機,當然有不好修的道理。

下圖是 BIOS 被動過,有明顯焊接的痕跡,且沒有清洗殘留的助焊劑。

BIOS 被焊接過,未移除助焊劑仁寶 COMPAL HLB2 開機沒畫面顯示、無法開機、電源燈亮但不能啟動、主機板查修實例|台中、彰化筆電維修

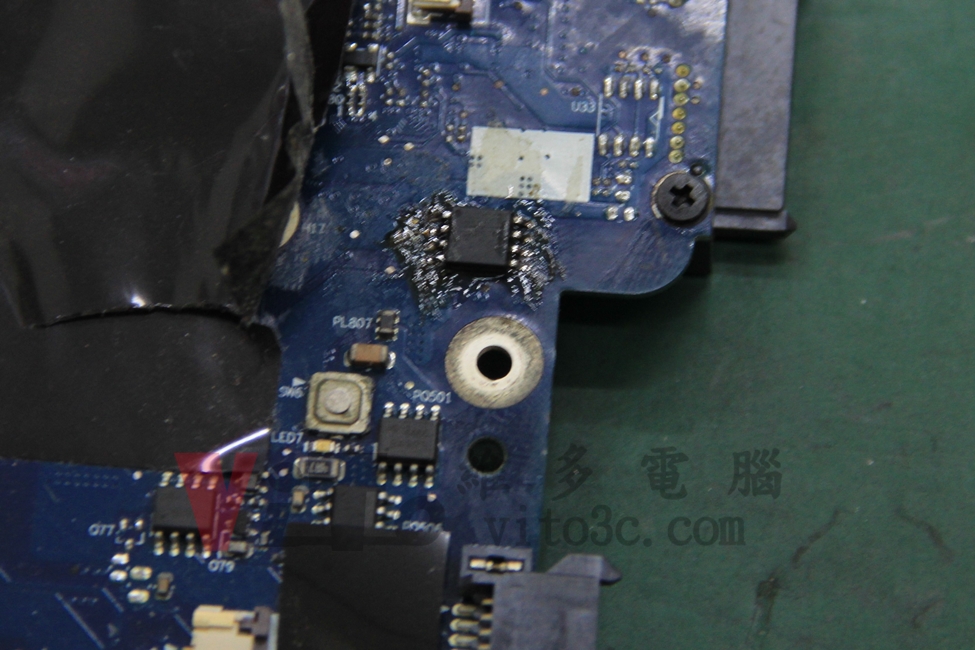

下圖是待機供電的部分,有被更換過

待機供電管理 IC 被更換過仁寶 COMPAL HLB2 開機沒畫面顯示、無法開機、電源燈亮但不能啟動、主機板查修實例|台中、彰化筆電維修

我們維修的部分,則是首先確定能取得工程版本的 BIOS,才能著手後續維修



而實質的故障問題點是在仁寶經典故障的點火迴路外接 19V 經由保護隔離輸入電力後,電壓會浮動不穩定給待機供電的管理 IC 會無法提供所需電力。

而此迴路設計除了保護隔離,開關迴路也跟他家代工業者不同在此就不多論述。

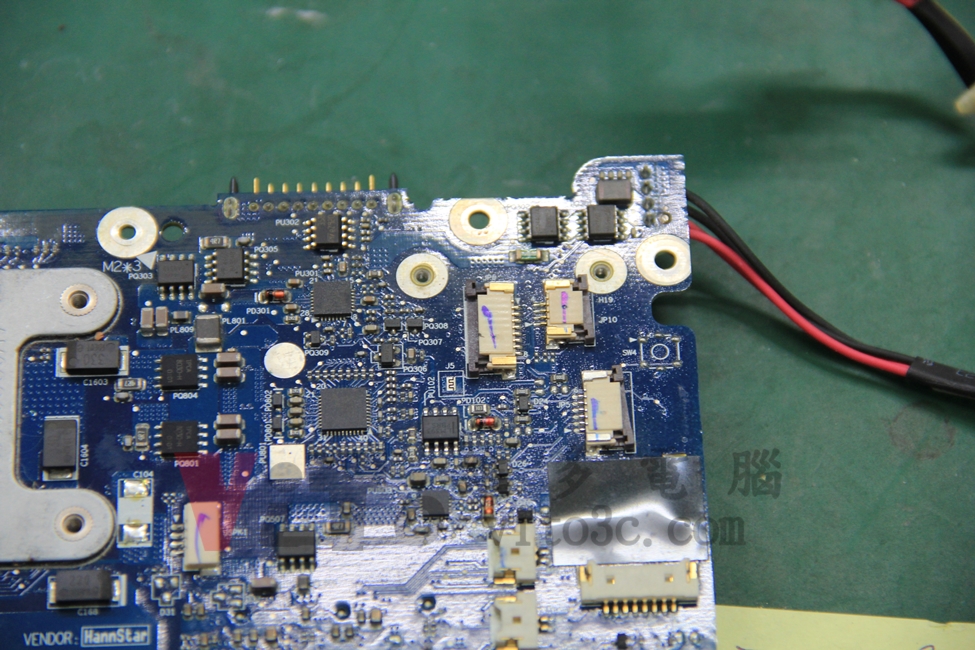

COMPAL HLB2 測試發現入電保護隔離有問題,導致開機異常

一共維修三處,畢竟是我們保固,別人換的零件有沒有問題不知道。

散熱器灰塵清潔與散熱膏更換

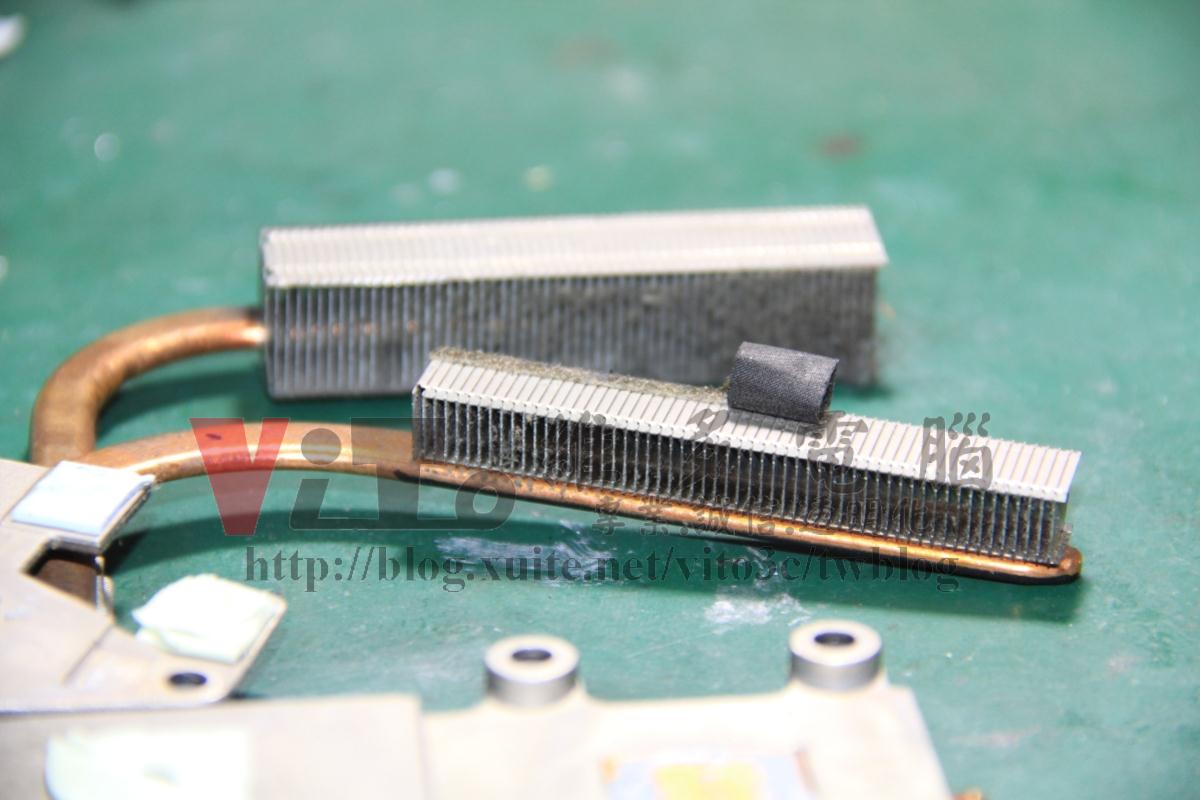

散熱器與風扇完整拆解清理,拆開後發現堆積在鰭片的灰塵不少。

COMPAL HLB2 散熱器鰭片上堆滿灰塵

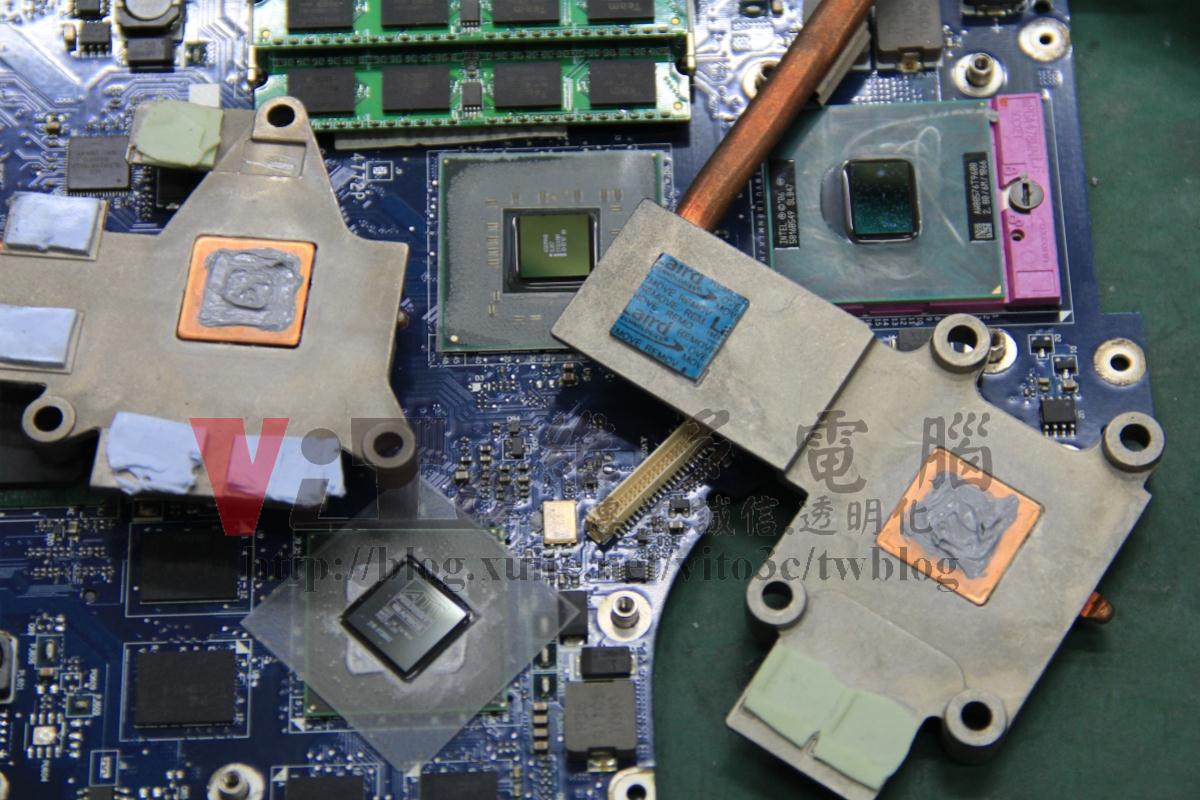

CPU與顯示卡採用無塵布將鏡面擦拭乾淨來保證散熱膏接觸時不會造成刮傷髒汙或灰塵影響導熱係數,北橋晶片我們更換全新的導熱貼片。

COMPAL HLB2 CPU與顯示卡散熱膏更換,北橋晶片更換導熱貼片

我們散熱膏(採用COOLERMASTER PTK-L01)以上意示圖的部份是要讓大家看到我們晶片表面處理得很乾淨在散熱器安裝前會把鏡面的散熱膏均勻塗抹後再安裝。

燒機測試穩定性

開機測試

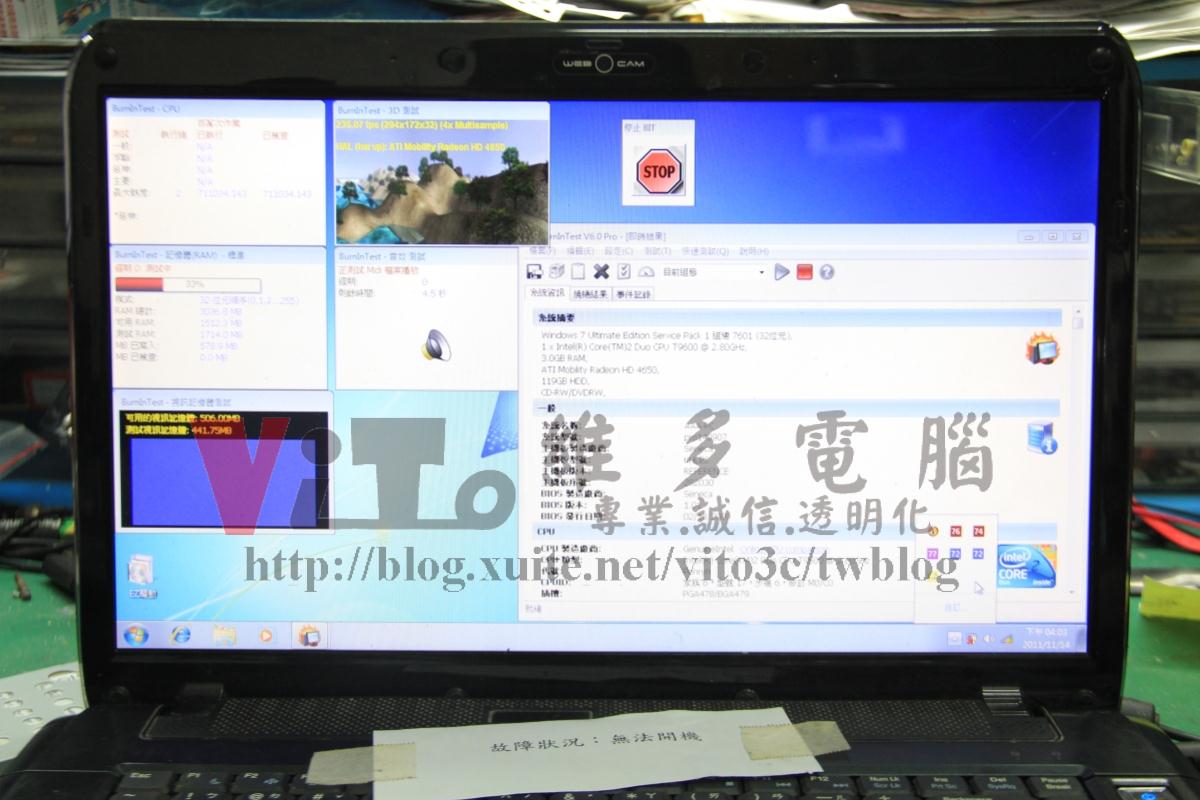

COMPAL HLB2 以燒機軟體測試穩定性

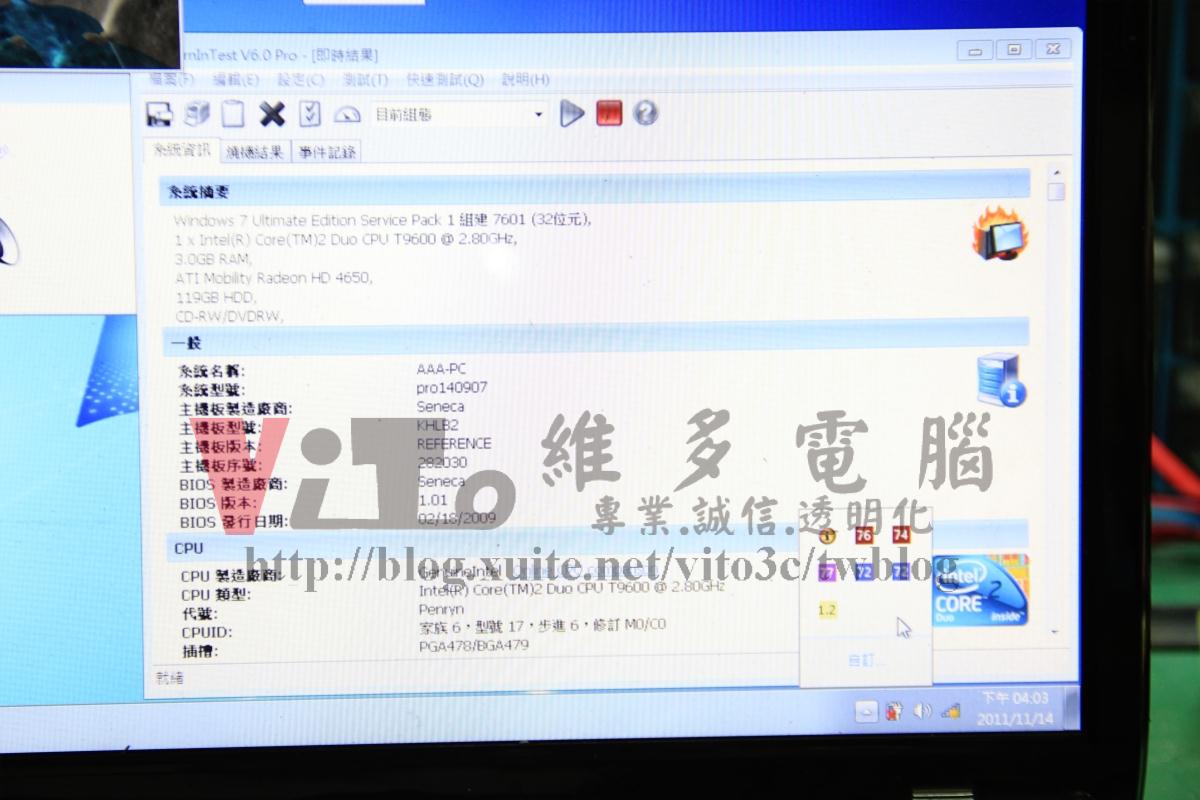

COMPAL HLB2 查看溫度與使用皆無異常

測試無誤完修。

結論

非常有趣的機種,且發現這台在國外有 專業評測的文章
