Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

本篇案例來自花蓮玉里寄件維修的宏碁筆記型電腦,客戶偶爾會發生斷電關機、且不定時會出現斷電重啟的故障問題。因找到我們許多筆電維修實例,而找我們協助處理。我們將其寫成一篇顯示卡銅片改裝前、後溫度對比測試文案。該機型,底部標籤顯示完整型號為 Acer Aspire 4736ZG。我們將詳細介紹維修過程與處理步驟。

  • 品牌:Acer
  • 完整型號:Aspire 4736ZG series
  • MODEL NO:KALG0
  • 客戶地區:花蓮玉里寄件維修
  • 故障狀況:偶爾發生斷電關機、且不定時會出現斷電重啟

故障描述與初步檢測

客戶搜尋到我們曾維修過的案例,進而找到我們協助維修。客人已先瞭解此筆電為故障通病的災情機種,因為偶爾會突然斷電關機的問題,就想先將筆電維修好,感謝對於我們的信任。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

未清理散熱器、改裝銅片前的溫度測試

由於初期故障異常情況還不明顯,仍可開機正常使用,在此我們拆機前先作個散熱評比,拆機前測試

  • 未清理散熱器出風口
  • 顯示卡使用矽質導熱貼片
  • CPU 散熱膏尚未更換

測試溫度區間 紅色 CPU:80度 ,藍色 GPU:84-89度 之間。

BGA焊接,拆解NEC大電容

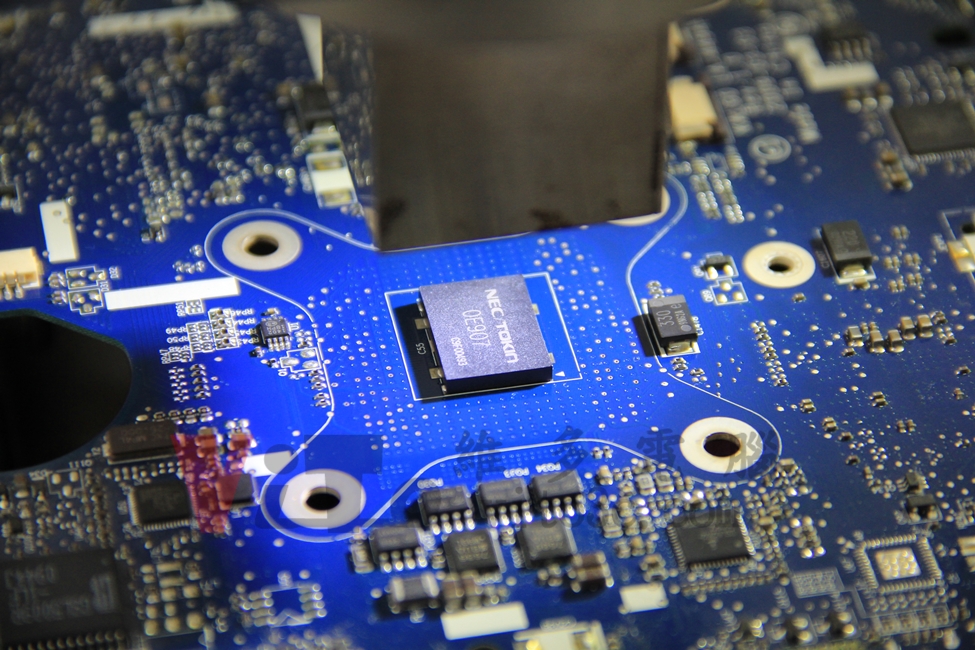

以 BGA 焊接,拆除故障的 NEC TOKIN 大電容,編號為 0E907 ,其中 907 換算為 900μF 電容值。關於 NEC 大電容故障災情問題,我們有一篇 Acer 4736ZG 示波器測量故障詳解 可以參考。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

破解通病,改裝使用鉭電容

將主機板 CPU 供電的接地點大膽刨除 PCB 保護漆,再將殘錫清理乾淨後,換上鉭電容(固態電容),我們採用 Sanyo 日本製的規格,在有限空間下以特殊排列的焊接方式,我們使用了 6 顆 330μF 的固態電容,採用並聯方式配置,總電容值為 1980μF。對比原 NEC 0E907 採用的 900μF 還高出一倍以上的電容值,使用上會更加穩定。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

散熱器清潔、風扇潤滑、散熱膏更換與改裝銅片

散熱器清潔

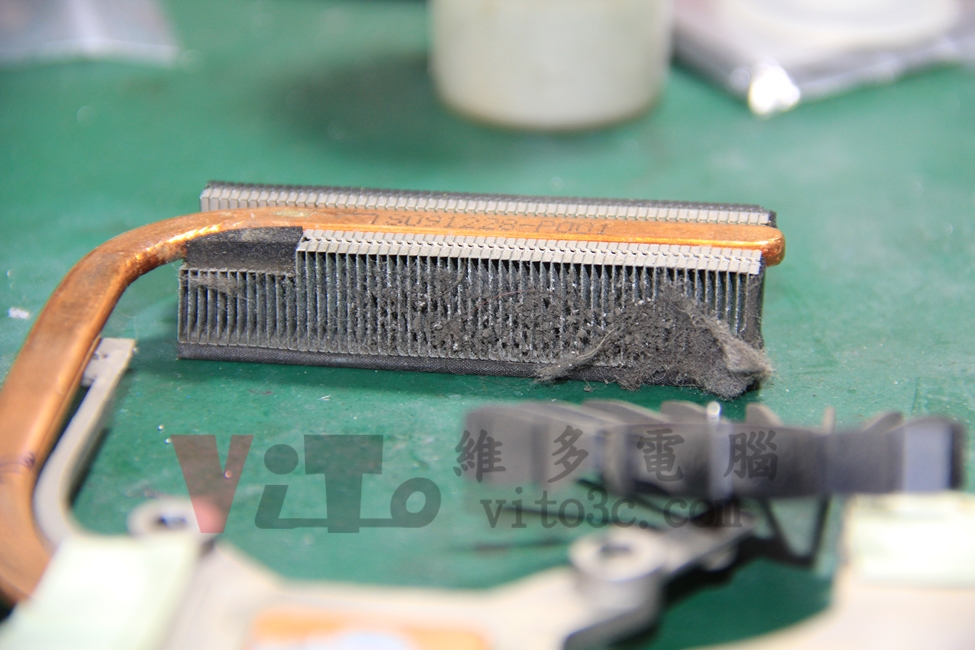

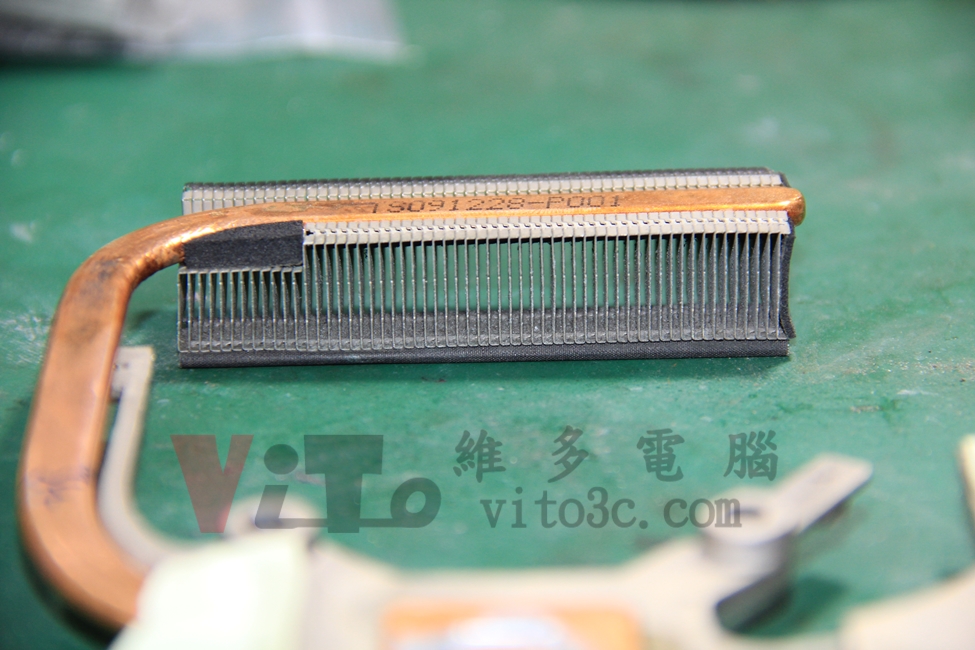

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。清潔散熱器前後的對比圖如下,散熱器的出風口鰭片內的灰塵清理得相當乾淨並可透視。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

如果散熱器設計不當、長時間未進行清潔,灰塵積聚可能會導致主機板受潮,這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮

使用多年乾掉散熱膏 🆚 新的散熱膏對比、顯示卡銅片改裝

散熱膏對筆電的 CPU 和 GPU 散熱至關重要。隨著時間推移,散熱膏會逐漸乾涸,導熱效果大幅下降。我們曾在 筆電發熱元素解析 中介紹過,這些周邊供電元件如何共伴影響筆電的散熱與效能。

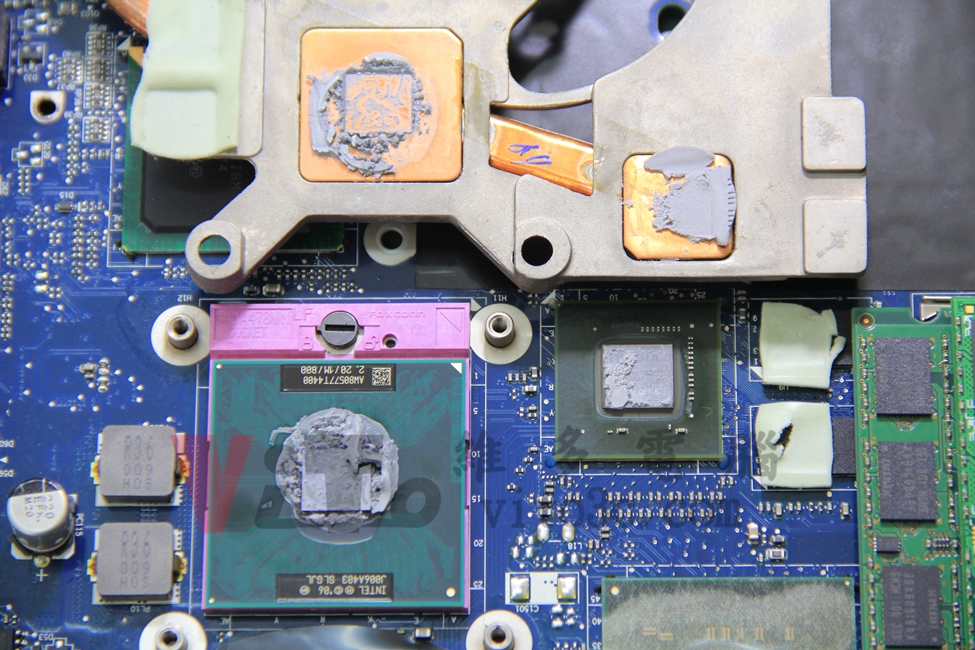

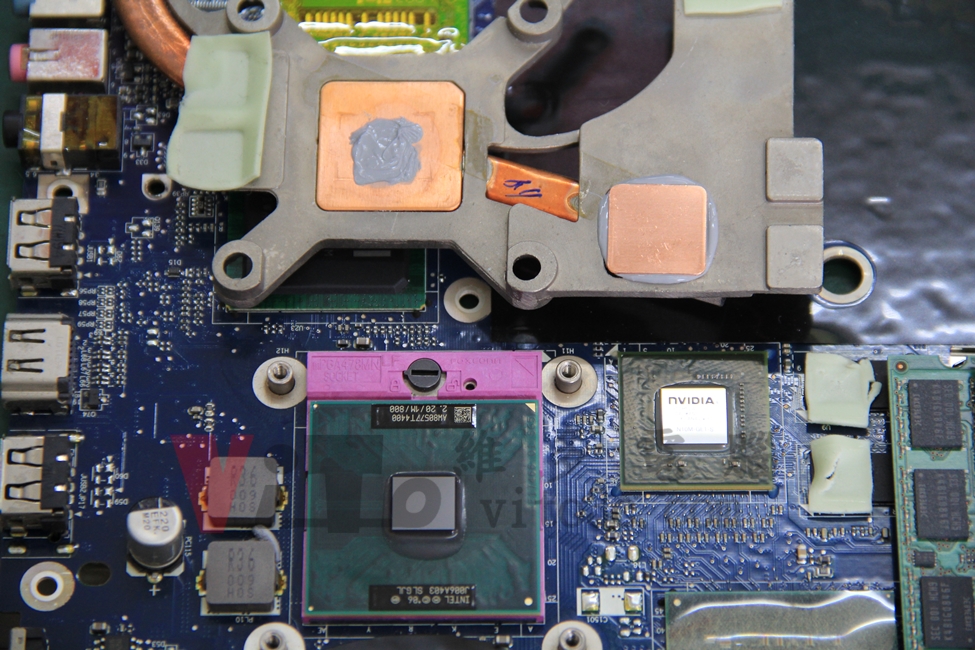

下面更換前後對比圖可以看到,左圖為原廠配置的 矽質導熱貼片都已經破裂不堪,右圖我們則是改裝 訂製尺寸的銅片,讓導熱係數增加外,且不像導熱貼片有消耗品問題!實測顯示卡銅片改裝後、散熱器清潔前後,溫度差異對比高達20度!

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

我們散熱膏採用 CoolMaster PTK-L01 散熱膏,高導熱係數,相當適合用在裸晶(DIE)與散熱器接觸的區域,除了不錯的散熱效率,介質壽命也較長一些。

風扇軸心潤滑

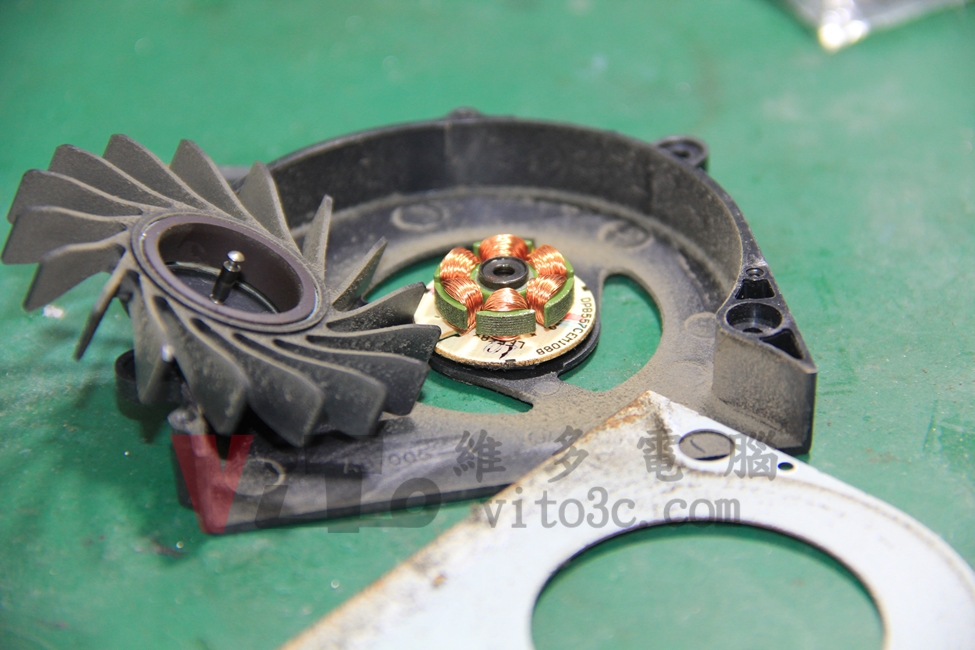

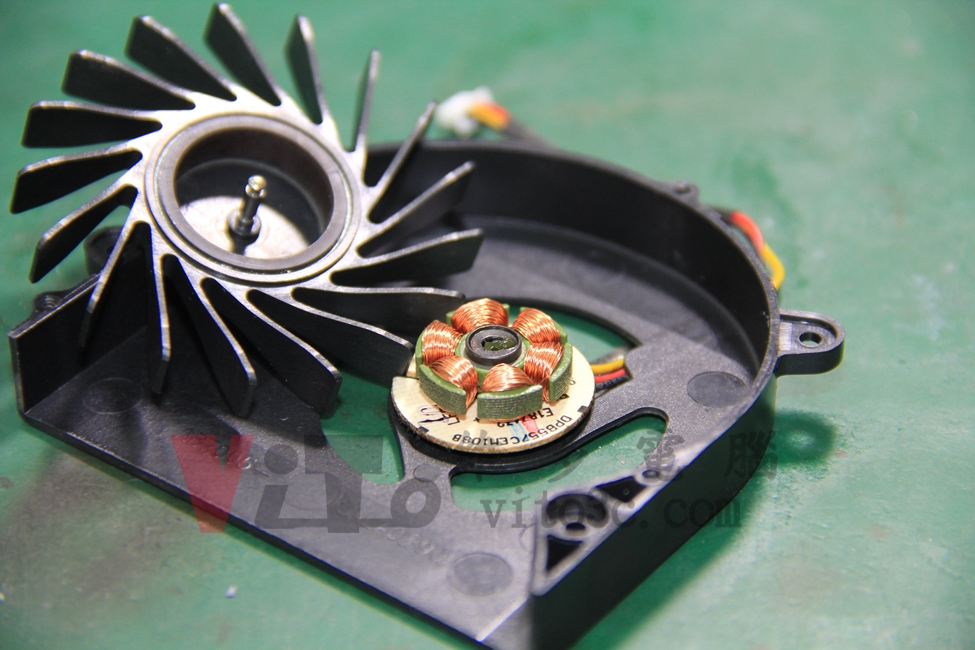

由於此機是磁浮風扇,可將扇葉拆下;我們不偷懶將風扇整個拆出,小心清潔風扇堆積的許多灰塵,如下圖清潔前後對比應該不難看出我們的細節處理。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

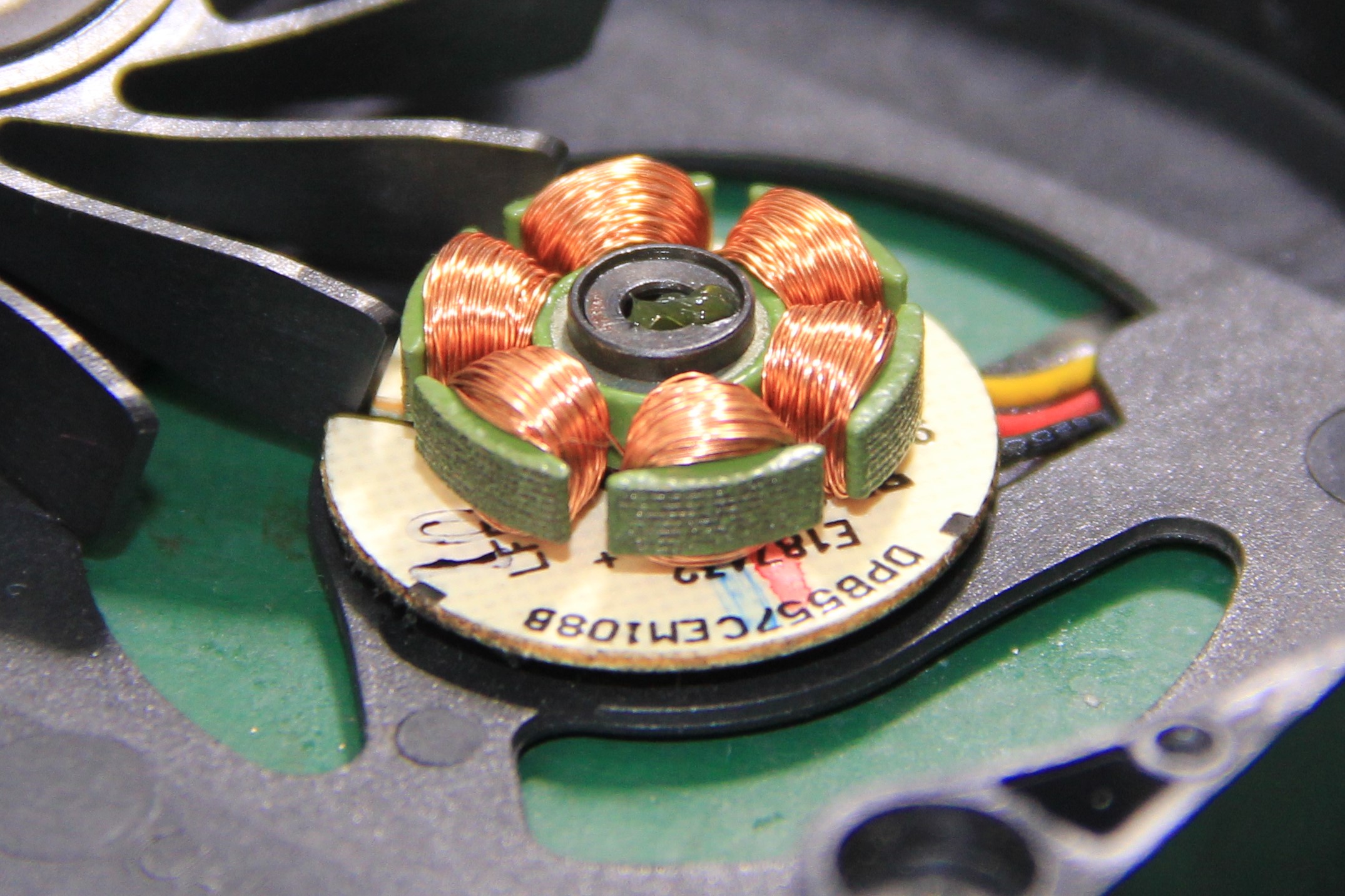

同上圖我們放大來看,筆電的風扇會在散熱器的高溫環境下持續運轉,我們將風扇的軸心注入潤滑油脂,能降低客人未來風扇故障的問題。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

許多巧思,我們多花10多分鐘處理與改善,讓您的筆電有更好的使用體驗。

穩定性測試

組裝完成後,我們會進行穩定性測試,使用燒機的 Burn-in Test 軟體和 HWMonitor 溫度監控工具,讓筆電在高負載運行的情況下持續運作。這樣可以確保維修與拆裝後,溫度 控制良好並且 穩定性 達到最佳。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

測試溫度區間 紅色 CPU:67度 ,藍色 GPU:69度。

散熱清理前後 🆚 NVIDIA顯示卡導熱銅片改裝對比

左圖為清理、散熱器原用原廠矽質導熱墊片的最高溫度。右圖為清理後,改裝訂製尺寸的銅片以散熱膏導熱的方式。兩者相差約20度,差距相當驚人。

Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)Acer 4736ZG 突然斷電關機、不定時關機?主機板維修實例(顯卡改裝銅片篇)

維修總結

客人理解到此機的故障是屬於通病災情,表示早晚都要維修處理,再次感謝客戶相信我們。主機板以我們流程做法、散熱改裝,絕對可以保持良好運作。像這樣以 BGA 焊接去除 NEC 大電容後,改裝換上品質良好的固態電容,並詳細的清潔與檢測,這台筆電應該能夠再戰幾年。關於 NEC大電容受害機種統計、改裝後的耐用度可以參考

完修後,我們不僅處理了內部的硬體問題,還會將筆電的所有外殼和鍵盤進行徹底清潔與消毒擦拭,確保您的筆電不僅恢復正常功能,讓這台筆電也煥然一新。

🔧 這台Acer 4736ZG突然斷電關機算是通病的災情嗎?

是的,根據我們的維修經驗,這款Acer 4736ZG突然斷電關機、重啟或不定時重新開機,主要原因通常是NEC大電容故障的通病,更換並改裝成固態電容就不會再次故障。

🛠️ 維修保固多長時間?

主機板維修處保固:180天(且原廠以更換良板的方式,無法解決這通病問題)

⏳ 筆電修復大概需要多久時間才能取回?

主機板維修,視故障嚴重程度、更換複雜零件、測試穩定性,通常需要 2-7 個工作日。

💰 筆電維修的價格大概是多少?

螢幕更換:NT$ 3,000 ~ 5,500
轉軸修復:NT$ 1,500 ~ 2,500
主機板維修:NT$ 2,800 ~ 5,500
散熱風扇、電池更換:NT$ 500 ~ 3,000

建議您 聯繫我們 提供型號與故障描述,我們將提供更精確的報價和建議。

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電出現了 突然斷電關機、不定時重新啟動、無法完成作業系統安裝、當機 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
