ACER 4820TG 開機沒畫面、黑屏,突然關機維修實例|台中、彰化筆電維修

ACER 4820TG 開機黑屏、突然關機怎麼辦?本篇來自彰化客戶,經檢查後發現導熱墊片被移除導致顯卡無散熱故障,透過 BGA 更換新晶片與改裝銅片,成功修復筆電!

歡迎分享文章

本篇從一台自費清理散熱器後顯示卡過沒幾天故障的情況,來看這台 ACER 4820TG 通病故障該如何正確處理,我們施工以 BGA 焊接全新顯示卡晶片、去除引發災情的墊片,以改裝訂製銅片的差異解析。

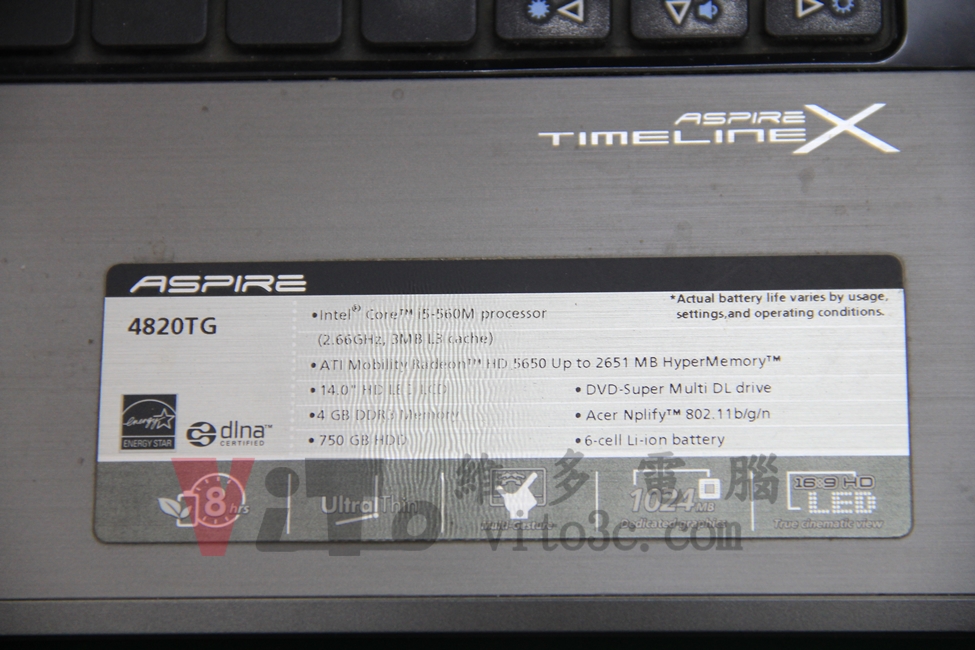

ACER 4820TG 筆電整面型號規格標籤
ACER 4820TG 筆電整面型號規格標籤
ACER 4820TG BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌
ACER 4820TG BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌

品牌型號:宏碁 ACER Aspire 4820TG
故障問題:開機沒畫面、使用獨立顯卡無法開機、突然斷電、自動關機
維修流程:BGA 焊接更換顯示卡晶片 ATI 216-0772000
保固維修處:半年
客戶:彰化市自送自取

開機異常狀況

由於客人因感覺底部溫度高、速度變慢,先送至鄰近電腦公司清理散熱器後,使用大約一週就出現開機時黑屏、沒畫面顯示的情形。

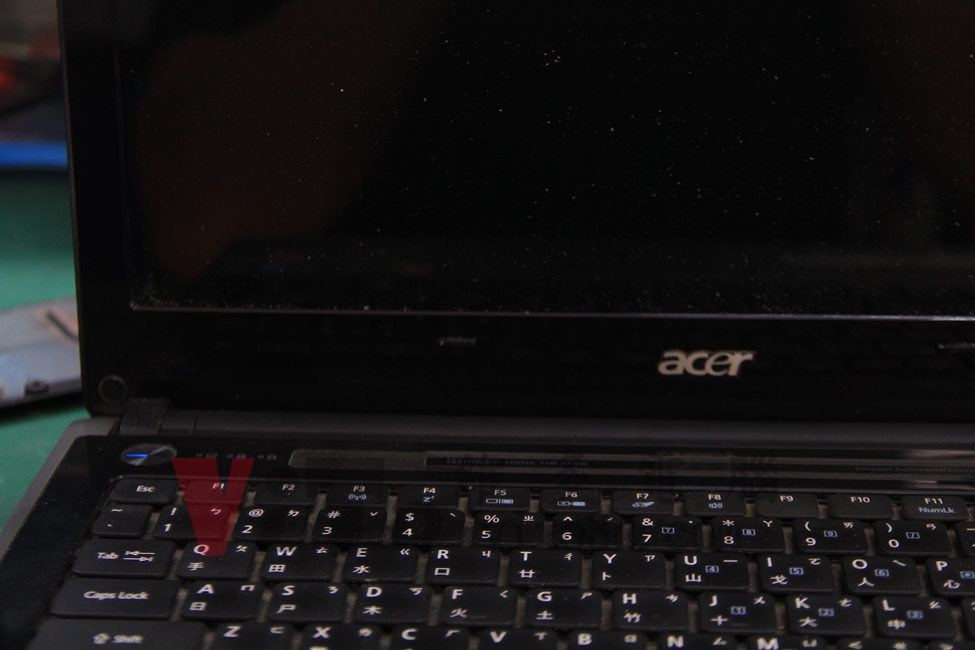

ACER 4820TG 開機黑屏,電源藍燈有亮,但沒有畫面顯示
ACER 4820TG 開機黑屏,電源藍燈有亮,但沒有畫面顯示

當面拆機檢查後發現,顯示卡與散熱器接觸的導熱墊片居然移除掉了,這樣會讓顯示卡無法接觸到散熱器。看 CPU 與散熱器壓印的痕跡也表示散熱膏的用量也不夠,幾乎沒有接觸到散熱器。

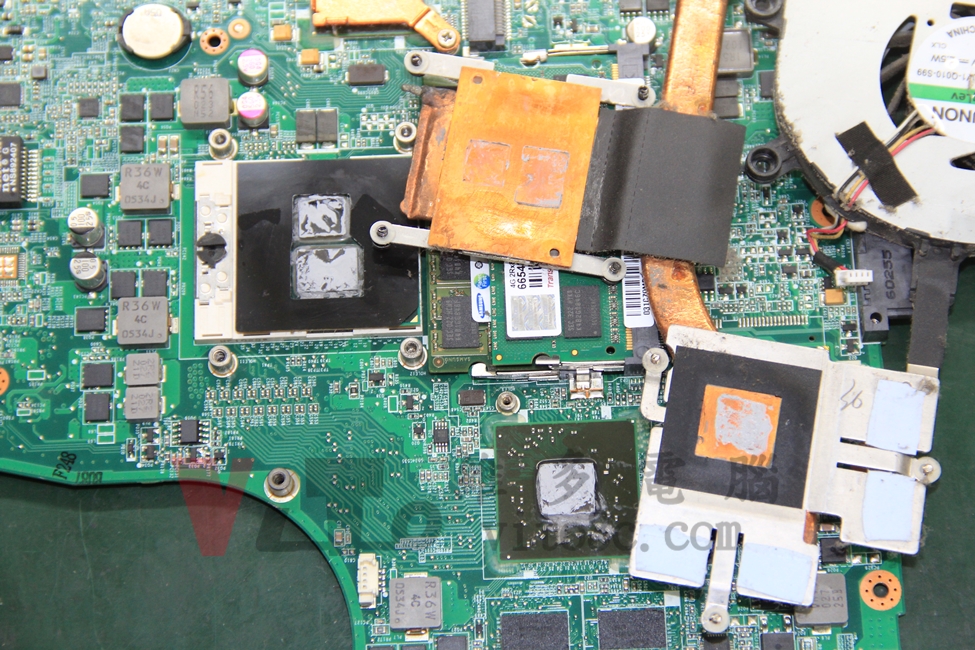

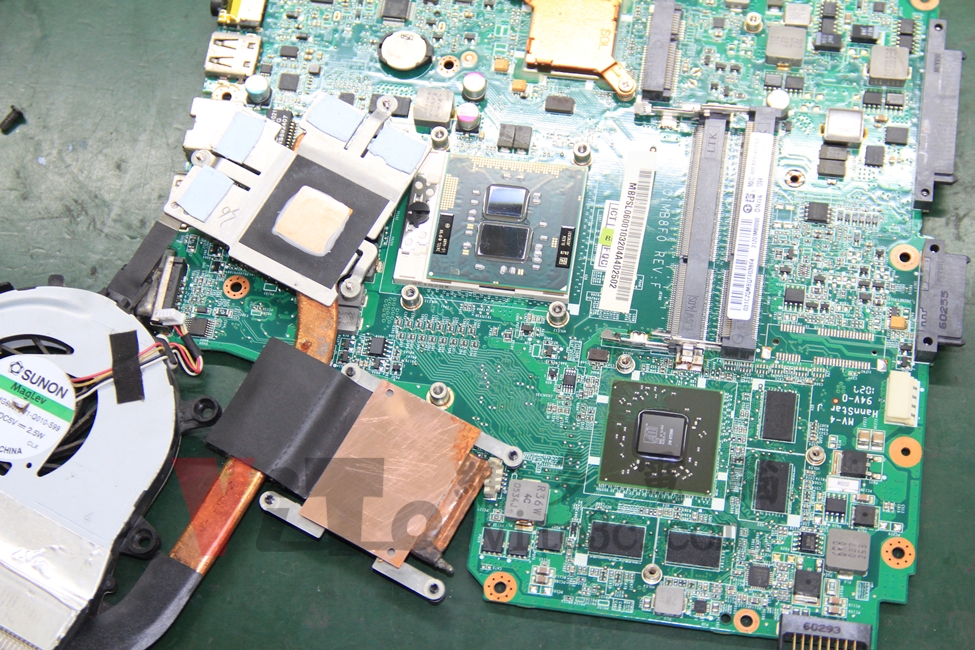

ACER 4820TG 拆開散熱器發現CPU使用的散熱膏用量太少,顯示卡原本有導熱貼片被移除掉
ACER 4820TG 拆開散熱器發現CPU使用的散熱膏用量太少,顯示卡原本有導熱貼片被移除掉

以下請看散熱器間隙與導熱墊片的說明!

造成顯示卡故障的最大元兇!

先瞭解造成顯示卡故障的最大元兇之一「矽質導熱墊片」,這確實是一場當年許多筆電常見的「ATI 與 AMD 顯示卡、北橋晶片的災情」。三張圖帶你理解散熱失效!

早期散熱器通用於相似機構的筆電上,如「4745G 與 4820TG」、「5745G 與 5820TG」,其中5745G 的顯示卡為 NVIDIA GT330M / GT420M,ATI 與 NVIDIA 顯示卡晶片完全不同,也代表尺寸、厚度、高度不同,但卻使用相同的散熱器!🔥

ACER 5745G NVIDIA顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕
ACER 5745G NVIDIA顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕

由於原廠為了彈性容忍散熱器與晶片表面之間的公差(間隙),通常會採用矽質導熱貼片填充,但這種貼片屬於消耗性材料,使用久了容易老化、導熱效能大幅衰退,導致在散熱器與晶片的接觸結構上存在設計瑕疵。

📎 延伸閱讀:BGA 晶片故障的幫兇之一?導熱貼片的濫用

業者不懂所以移除掉導熱貼片

前業者不知道導熱墊片的重要性,將其移除掉就會導致顯示卡無法散熱。當下我們告知客戶此機原廠的導熱墊片會讓顯示卡,出現過熱而老化故障的通病問題,客人因為發生故障後,看過我們幾篇維修案例也理解知情,才找我們維修。以下我們來換顯卡晶片吧!

BGA 焊接更換全新的顯示卡晶片4大步驟

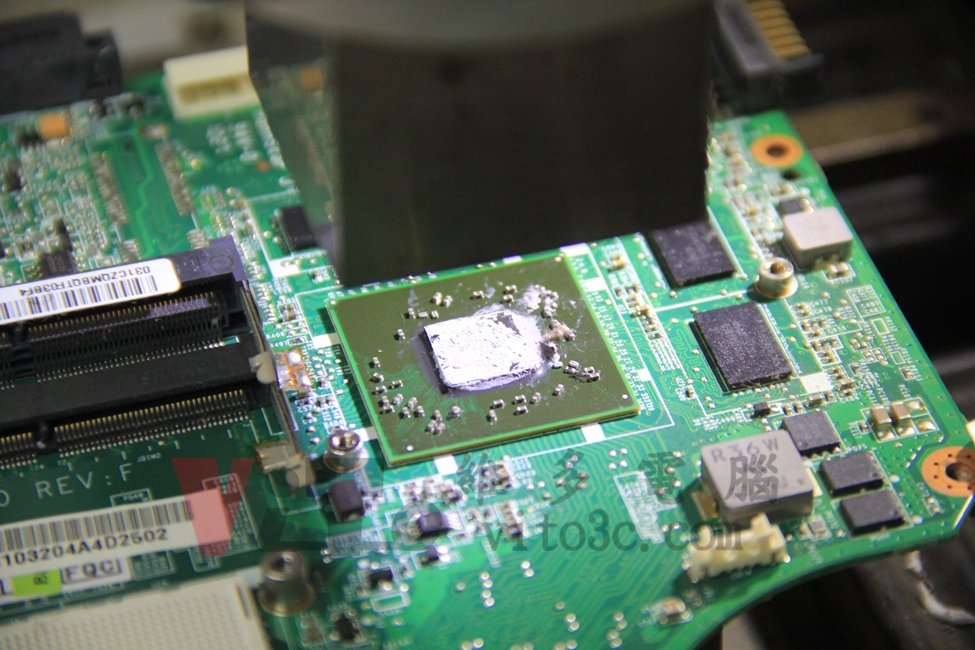

1️⃣ 拆除故障的顯示卡晶片

以 BGA 焊接設備,加熱拆除故障的顯示卡晶片。

ACER 4820TG BGA焊接,加熱拆除故障的ATI顯示卡晶片
ACER 4820TG BGA焊接,加熱拆除故障的ATI顯示卡晶片

2️⃣ 觀察晶片拆除後的焊點狀況

解焊後檢查主機板是否掉點、起泡、等異常,圖中為主機板及晶片底部都有殘留的錫球與焊錫。

ACER 4820TG BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌
ACER 4820TG BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌

3️⃣ 清理主機板殘留的焊錫

清除主機板上殘留的焊錫,才能平整放置新晶片並準確對位,確保焊接成功。

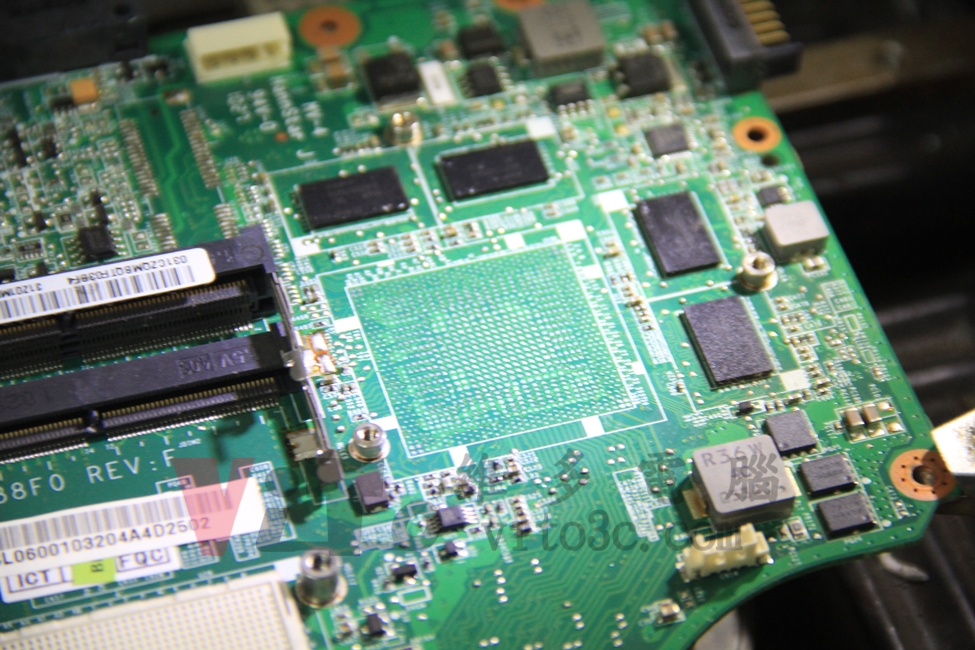

ACER 4820TG 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利
ACER 4820TG 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利

BGA 焊接需要溫度與時間曲線設定恰當,過高的溫度會降低晶片內阻抗、壽命,因為再高的溫度都能讓焊錫達到熔點,設定得宜就不會有問題。

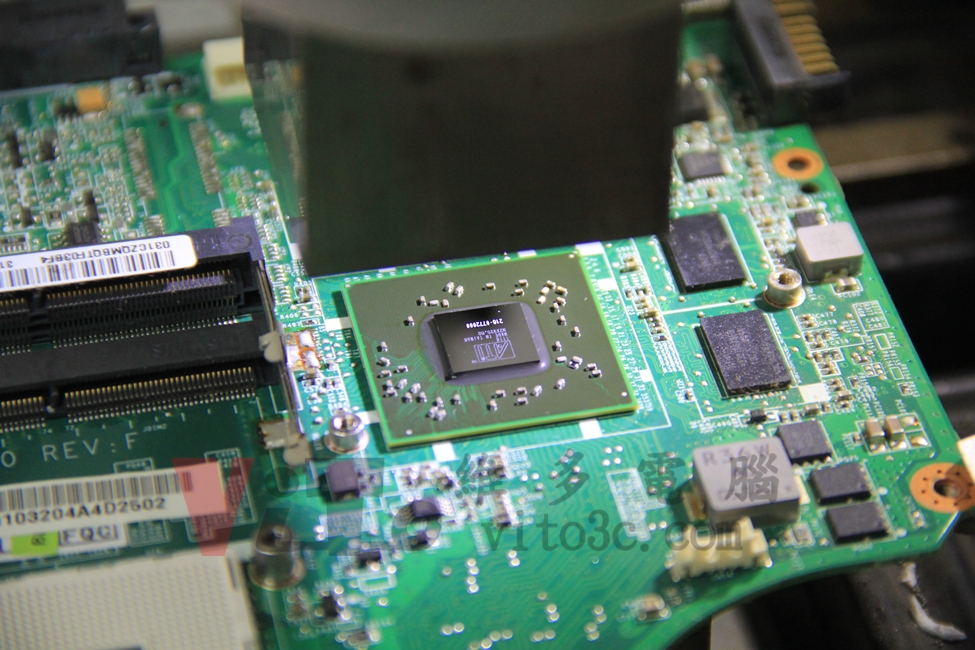

4️⃣ BGA 回焊顯示卡晶片

將晶片對位完成,均勻塗抹上 BGA 專用助焊劑,開始跑溫度曲線來回焊新的晶片。

ACER 4820TG BGA焊接,回焊全新的顯卡晶片
ACER 4820TG BGA焊接,回焊全新的顯卡晶片

BGA 焊接影片教學:2011 年土砲 BGA 比賽第一名,大陸論壇比賽我們錄成教學影片

顯示卡晶片老化比對

我們更換的全新顯示卡晶片,🆚舊的老化晶片顏色對比!

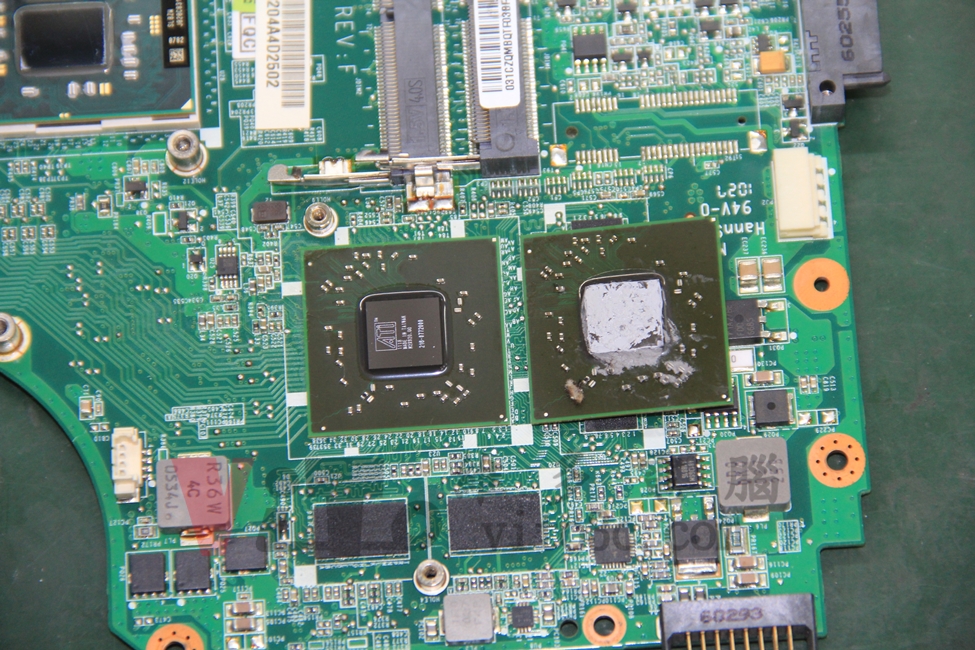

ACER 4820TG 顯示卡晶片的正面新舊對比,右方的舊晶片明顯偏黃
ACER 4820TG 顯示卡晶片的正面新舊對比,右方的舊晶片明顯偏黃

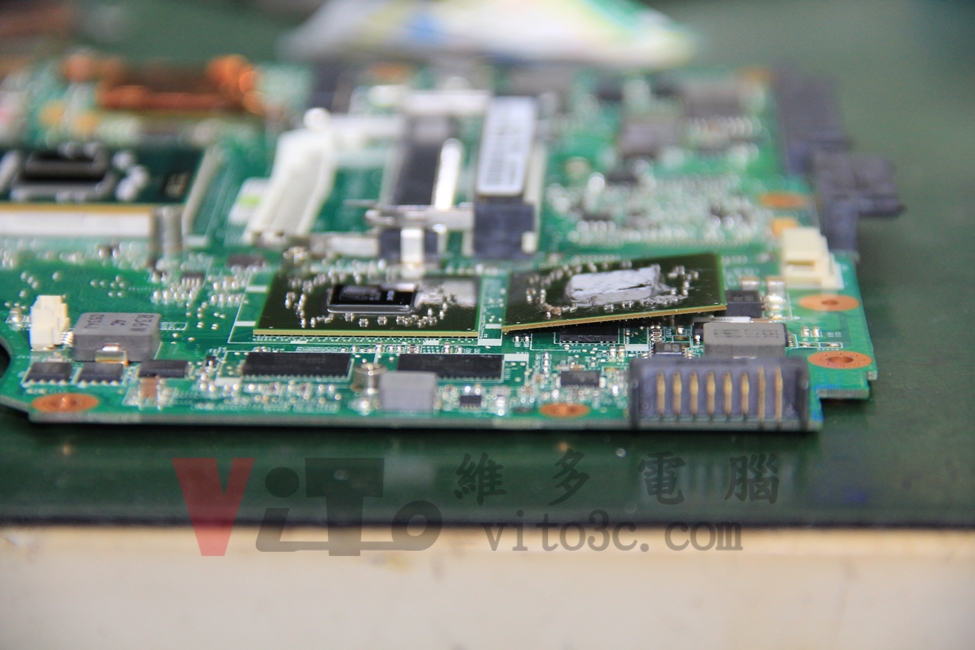

側面可以看出晶片加熱多次後的發黃情況

圖片右邊就是老化的顯示卡晶片,可以看到 BGA 晶片的基板邊緣在長期受熱後顏色發黃。左邊為我們所更換的全新顯示卡晶片。

ACER 5820TG 顯示卡晶片從側面看的新舊對比,右方的舊晶片明顯偏黃
ACER 5820TG 顯示卡晶片從側面看的新舊對比,右方的舊晶片明顯偏黃

慎選店家真的很重要。不論是使用殺肉晶片還是重植再回焊都絕對能用,但壽命一定很短!

延伸閱讀:ACER 顯示卡的 BGA 焊接溫度不當、助焊劑用量過多的維修案例

散熱器清潔與散熱膏更換

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。

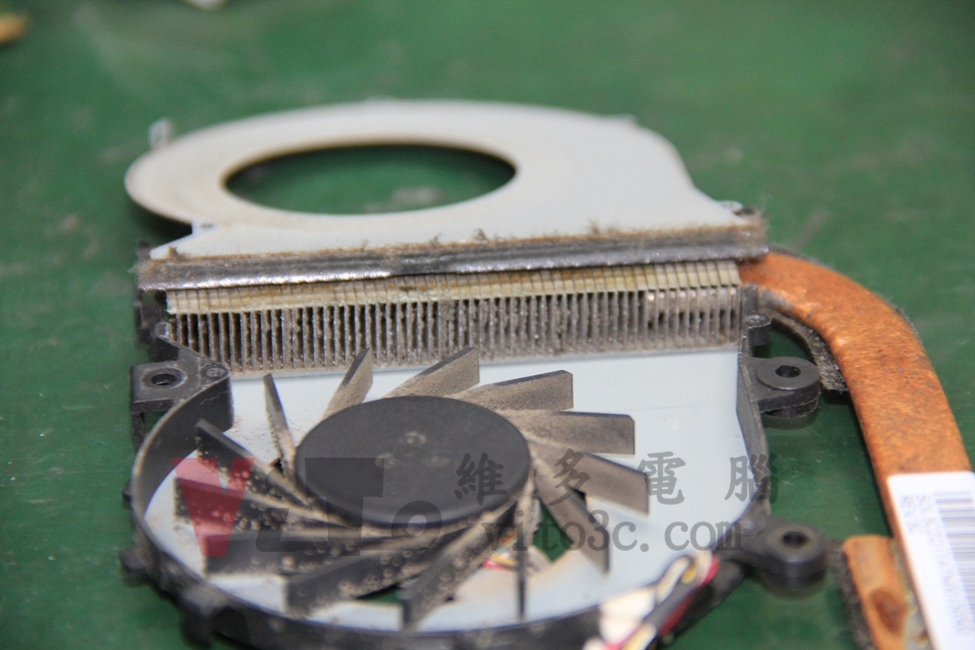

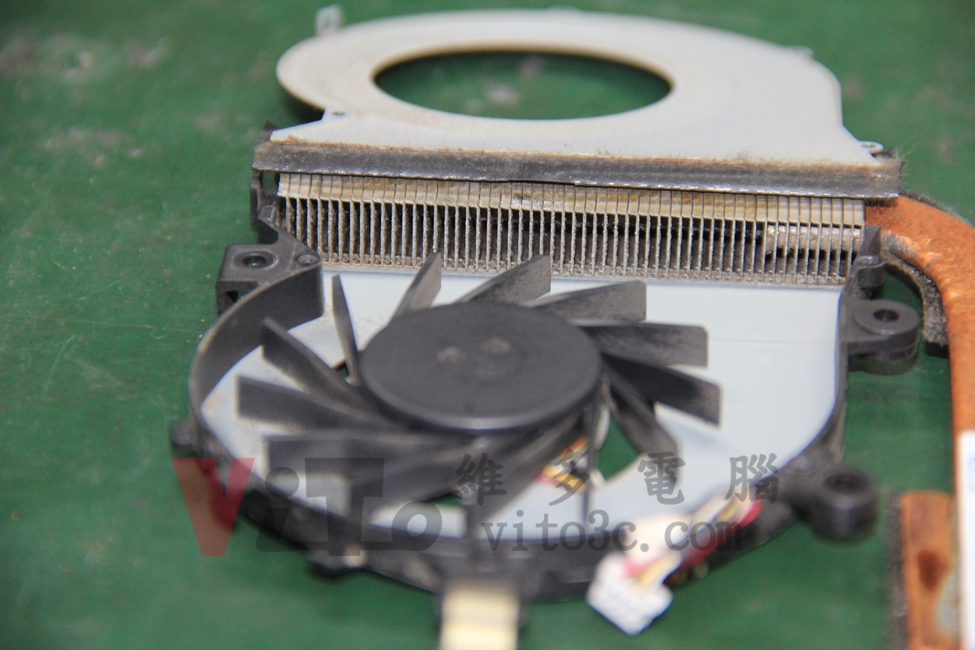

ACER 4820TG 拆開散熱器檢查出風口鰭片灰塵堆積情況
ACER 4820TG 拆開散熱器檢查出風口鰭片灰塵堆積情況
ACER 4820TG 清理出風口鰭片灰塵,縫隙乾淨通透的樣子ACER 4820TG 清理出風口鰭片灰塵,縫隙乾淨通透的樣子
ACER 4820TG 清理出風口鰭片灰塵,縫隙乾淨通透的樣子

上家業者有清理,但沒有像我們特地整個拆開來清理散熱器的內部!

散熱器接觸面清潔與去除氧化物

將散熱器接觸面已乾掉的散熱膏清理掉,小心處理配合無塵布就不會造成刮痕。

ACER 4820TG 將舊的散熱膏完整清理乾淨
ACER 4820TG 將舊的散熱膏完整清理乾淨

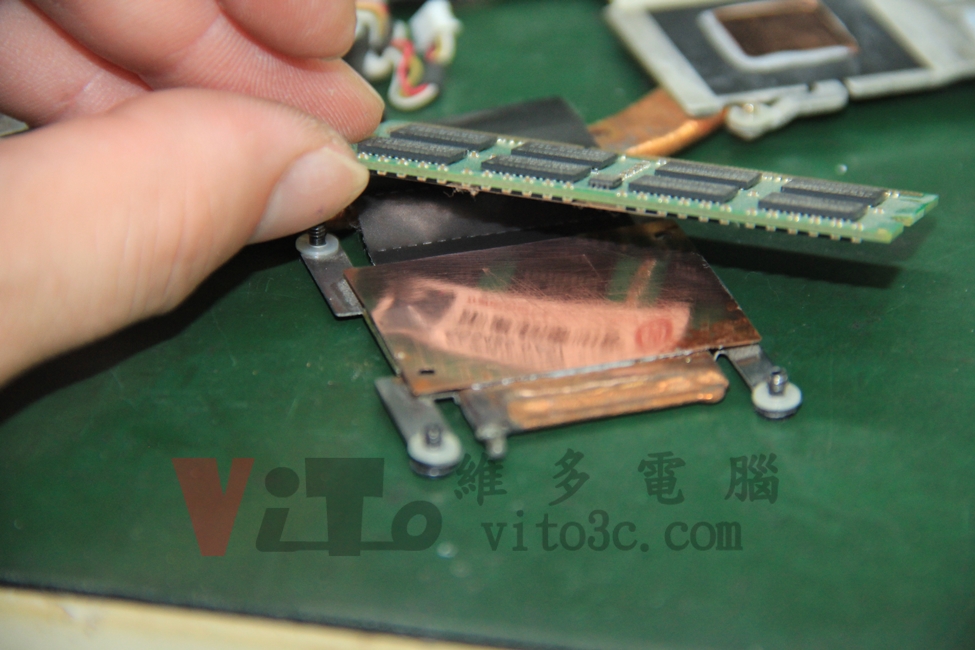

ACER 4820TG 去除散熱器接觸面的氧化物,銅的表面像鏡子一樣能看到記憶體標籤的反射
ACER 4820TG 去除散熱器接觸面的氧化物,銅的表面像鏡子一樣能看到記憶體標籤的反射

將接觸面的氧化物去除,銅的表面量得像鏡子一樣可以反射記憶體上的規格貼紙。

散熱膏更換與顯示卡銅片改裝來解決通病

我們會拆除原廠使用的 矽膠導熱貼片,因其為消耗性材料,導熱效能會隨時間下降,長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片,加強導熱效率,實測與原廠貼片相比,最高可降低溫度達 20 度

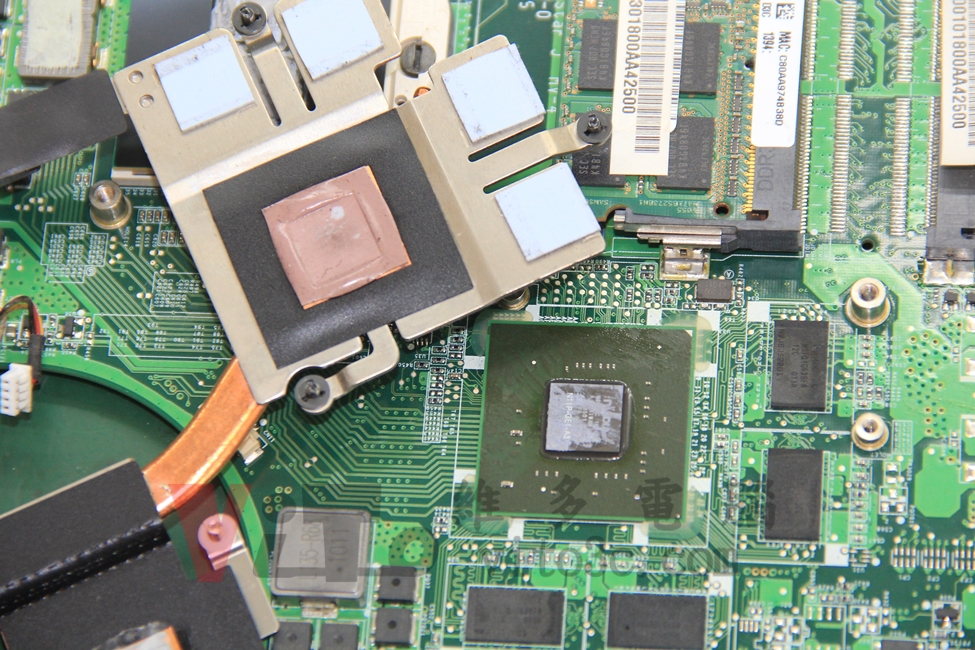

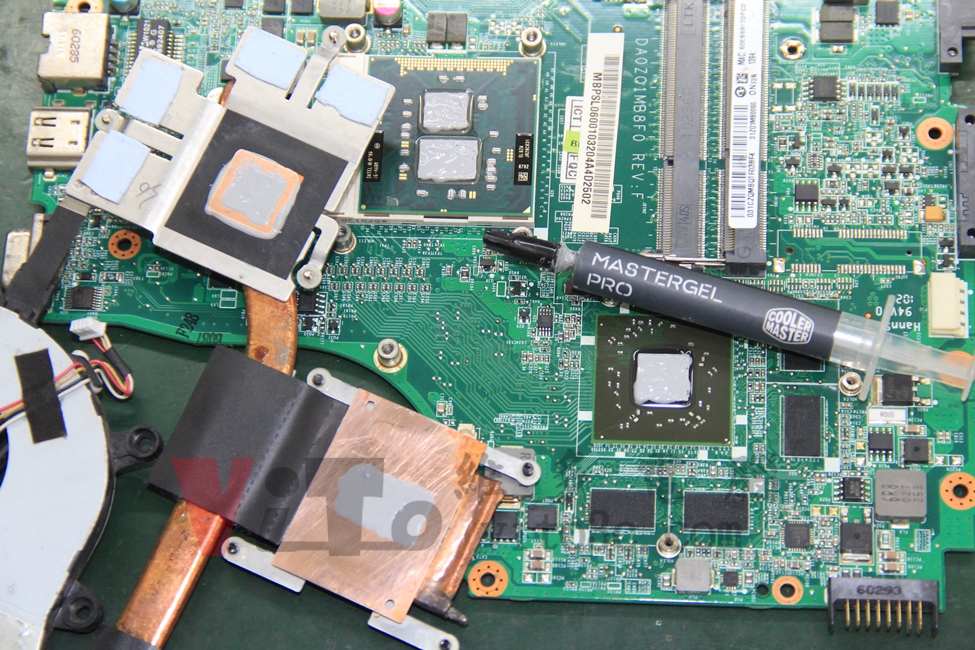

ACER 4820TG 更換全新散熱膏,並壓印是否塗抹均勻,顯示卡改裝訂製銅片,增加導熱及延長使用壽命
ACER 4820TG 更換全新散熱膏,並壓印是否塗抹均勻,顯示卡改裝訂製銅片,增加導熱及延長使用壽命

散熱膏部分,我們選用 CoolerMaster MasterGel Pro 長效型導熱膏,並於顯示卡與銅片接觸面 雙面均勻塗佈,搭配改裝銅片使用,可有效提升散熱效果,且無須擔心像墊片一樣失效或老化。

開機測試與溫度監控

開機測試,以燒機 Burn-in Test 和 HWMonitor 溫度監控工具看溫度是否異常。

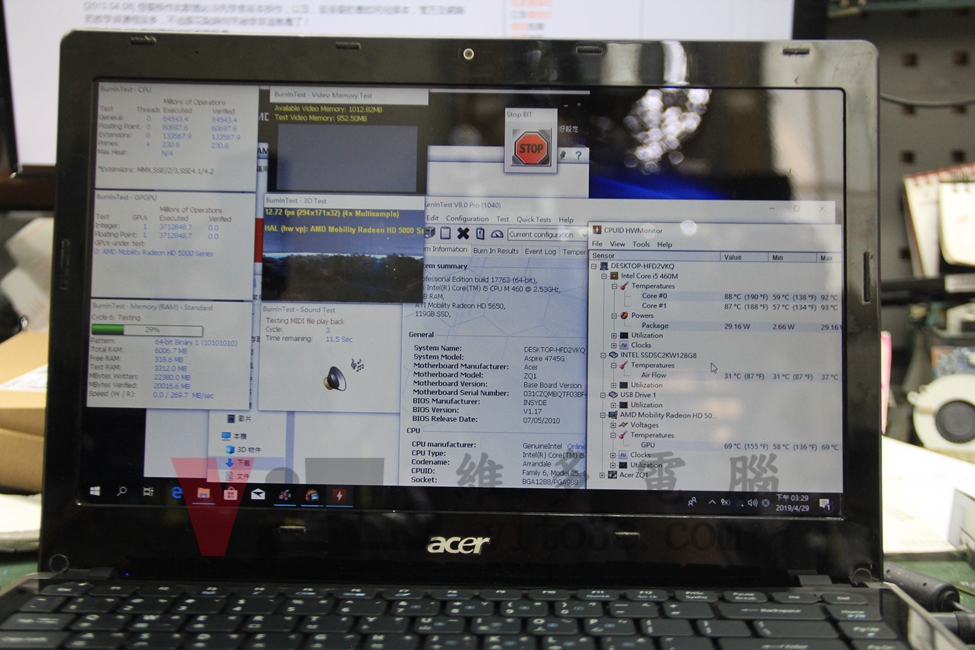

ACER 4820TG 修復後執行穩定性測試,以燒機Burn-in Test和HWMonitor溫度監控工具
ACER 4820TG 修復後執行穩定性測試,以燒機Burn-in Test和HWMonitor溫度監控工具

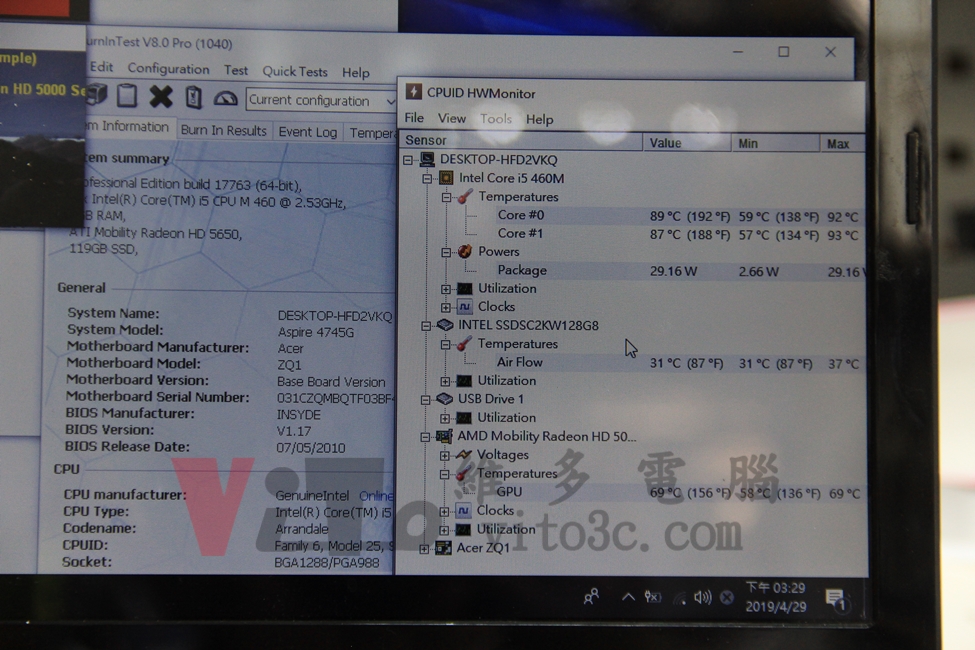

ACER 4820TG HWMonitor溫度監控 CPU約89度、GPU約69度
ACER 4820TG HWMonitor溫度監控 CPU約89度、GPU約69度

最終測試無誤,完修交機。

維修總結

原以為客人會責備上一間移除導熱墊片的業者,但看了幾篇我們說明顯示卡故障通病的案例,就知道顯示卡故障是一個大災情,雖然多花了一千塊整理散熱,但給我們維修會比較安心可靠。

延伸閱讀:ACER 4745G / 5745G 導致顯示卡故障的災情解析!維修及解決辦法

🔧 上述這幾台筆電黑屏算是通病的災情嗎?

是的,我們多年來維修超過上百台 ACER Aspire 4745G、5745G、4820TG、5820TG 等系列筆電,普遍出現「黑屏、破圖、解析度錯誤」等症狀,多半與原廠使用矽質導熱墊片導致晶片過熱老化有關。

⚡ 這幾台顯示卡維修後,還會再次故障嗎?

不會,我們已針對原廠設計缺陷進行結構優化,包括散熱器全面清潔、改裝銅片、重新更換散熱膏、全新顯卡晶片更換,就是要解決通病避免再次故障,並通過高溫 Burn-in 測試確保穩定度,且顯示卡散熱變得非常好。。

🔥 顯示卡晶片可以重植就好,為什麼要更換新的?

重植或更換拆機品雖可短暫恢復功能,但老化晶片內部阻抗不穩,使用壽命極短。我們建議直接更換全新晶片才能真正解決問題,提升使用壽命與穩定性。

💻 顯示異常一定是顯示卡壞掉嗎?怎麼判斷?

不一定,有時可能是螢幕排線、主機板供電 IC 故障或驅動問題,我們會透過實際拆機與測試軟體逐一排查,不盲目更換零件。

💰 顯卡晶片更換的費用大概多少?

費用會依晶片型號、修復工序與配件而異,一般落在 NT$ 3,500~4,800 區間,實際會依機況報價。建議先提供型號與狀況,我們可免費初估。

🛠️ 顯示卡維修保固多長時間?

顯示卡維修保固:半年(比原廠90天多一倍延長保固)
且顯示卡晶片是更換全新品,並非原廠整修過的良品主機板

💾 筆電維修時資料會遺失嗎?

在進行筆電螢幕轉軸維修過程中,我們不會動到硬碟(SSD),只要硬碟本身正常,資料不會遺失。建議送修前先備份資料。

📦 外縣市是否提供宅配到府收件維修?

是的,我們提供 全台宅配與到府收件維修服務。您可以先將設備妥善包裝裝箱,透過下方的聯絡方式與我們聯繫,我們將協助安排宅配物流取件,最快可於 當日收件、翌日送回
若您不確定設備是否能維修,歡迎事先提供型號與故障狀況,我們將協助您做初步評估與估價。
✅ 點我加 LINE:https://lin.ee/htuOqoG

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電也出現了 黑屏、畫面顯示異常 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
