ACER Aspire 5930G 開機就斷電、進不了系統怎麼辦?本篇來自桃園楊梅的寄件維修案例,拆機後發現 NEC 大電容故障導致供電異常,透過 BGA 焊接改裝鉭電容、銅片散熱升級與徹底清潔保養,成功修復 CPU 核心供電通病。

歡迎分享文章

本篇案例來自桃園楊梅寄件送修的宏碁筆記型電腦,客戶偶爾會不定時斷電重啟的故障問題。因看到我們許多筆電維修實例,而找我們協助解決通病災情。該機型標籤型號為 Acer Aspire 5930G。我們將詳細介紹維修過程與處理步驟。

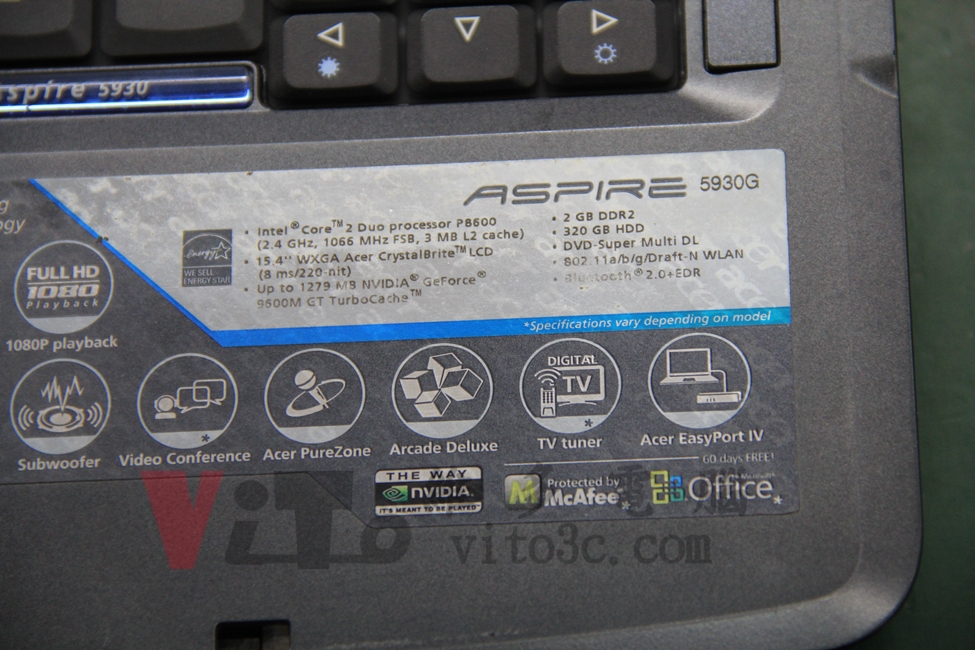

ACER ASPIRE 5930G 鍵盤右下方型號與規格標籤
ACER ASPIRE 5930G 鍵盤右下方型號與規格標籤
ACER 5930G BGA 焊接拆除 NEC 0E907 大電容
ACER 5930G BGA 焊接拆除 NEC 0E907 大電容
  • 品牌型號: ACER Aspire 5930G
  • 故障問題: 無法進入作業系統,且會斷電重啟、不定時斷電、開機黑屏
  • 維修流程: 改裝供電,完全解決 CPU 供電故障通病問題
  • 保固維修處: 半年
  • 客戶: 桃園楊梅寄件送修

故障描述與初步檢測

客戶說明原以為是過熱問題,有自行拆開風扇清理散熱器灰塵。

但是故障問題從無法進入作業系統後,會逐漸出現越來越難以開機成功的問題,後續經常開機黑屏無畫面顯示。後來找到我們協助維修,以下我們來看看問題。

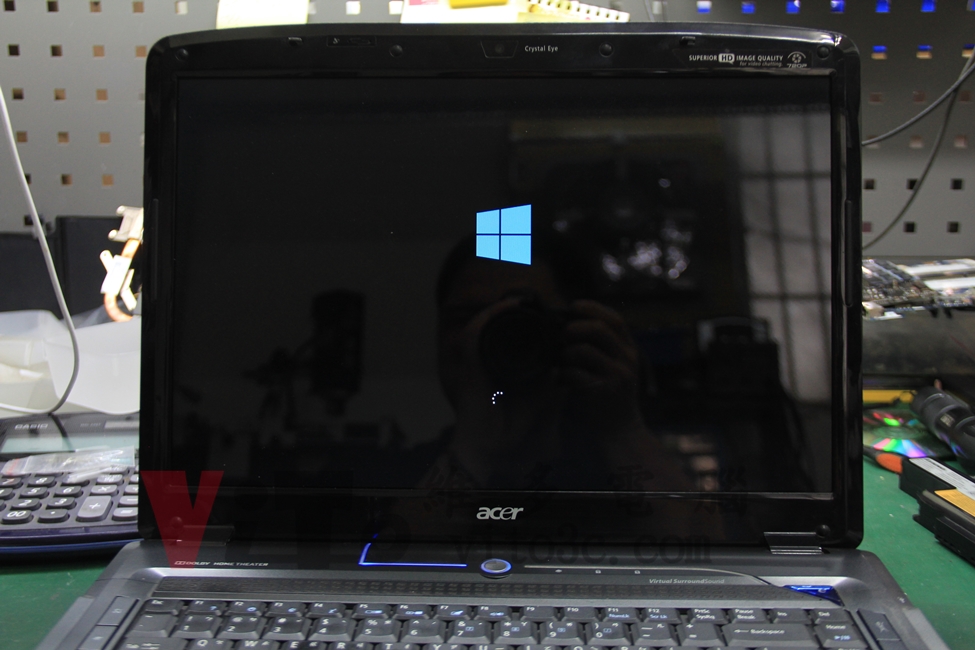

ACER 5930G 進入Windows 時會突然關機重啟,經常開機黑屏無畫面
ACER 5930G 進入Windows 時會突然關機重啟,經常開機黑屏無畫面

BGA焊接,拆解NEC大電容

拆機就發現通病的 NEC 大電容,關於故障災情我們有一篇 Acer 4736ZG 示波器測量故障詳解 可以參考。

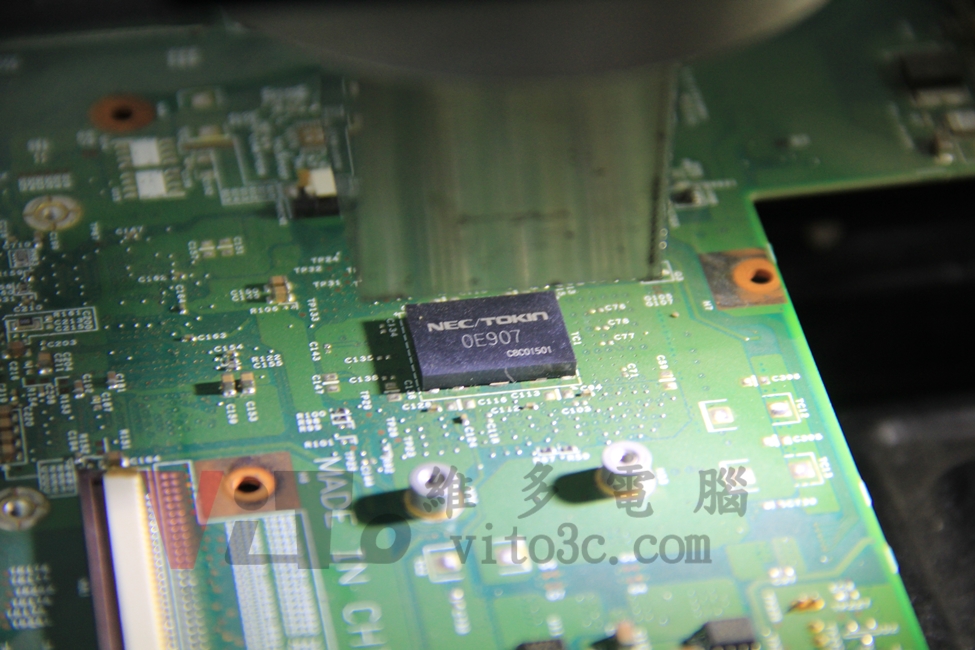

ACER 5930G BGA 焊接拆除 NEC 0E907 大電容
ACER 5930G BGA 焊接拆除 NEC 0E907 大電容

以 BGA 焊接,拆除故障的 NEC TOKIN 大電容,編號為 0E907 ,其中 907 換算為 900μF 電容值。

破解通病,改裝使用鉭電容

將主機板 CPU 供電的接地點大膽刨除 PCB 保護漆,再將殘錫清理乾淨後,換上鉭電容(固態電容),我們採用 SANYO 日本製的規格,在有限空間下以特殊排列的焊接方式,我們使用了 7 顆 330μF 的固態電容,採用並聯方式配置,總電容值為 2310μF。對比原 NEC 0E907 採用的 900μF 還高出一倍以上的電容值,使用上會更加穩定。

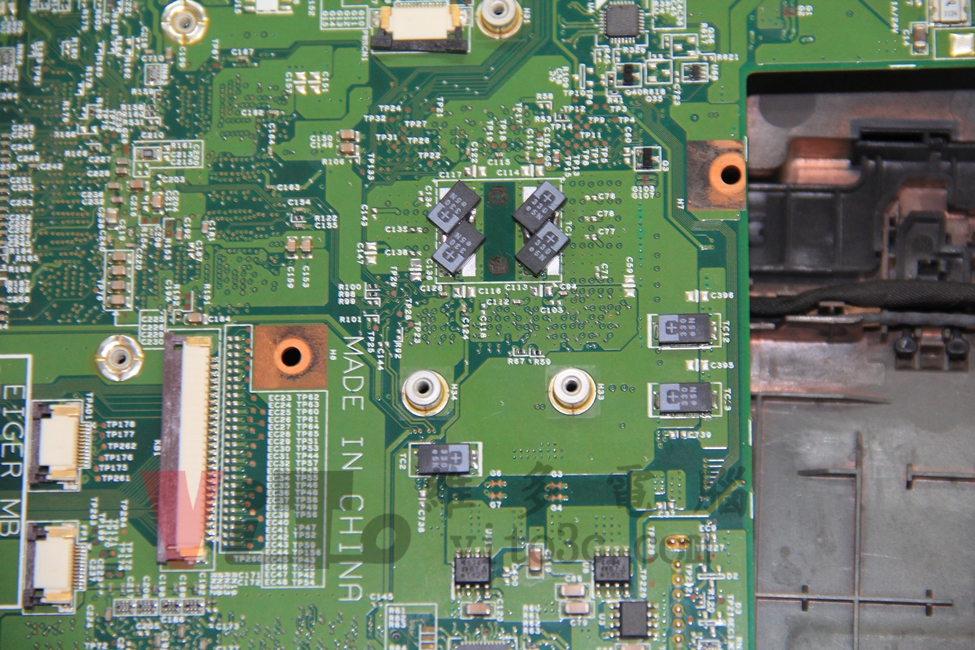

ACER 5930G 刨開CPU供電接地點,以特殊排列焊接 7 顆 330μF 的日本製固態電容

延伸閱讀:筆電無法開機的故障通病解析!透過改裝讓筆電再戰十年的實際驗證。

散熱器清潔、風扇潤滑、散熱膏更換與改裝銅片

散熱器清潔

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵、棉絮等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。清潔散熱器前後的對比圖如下,散熱器的出風口鰭片內的灰塵清理得相當乾淨並可透視。

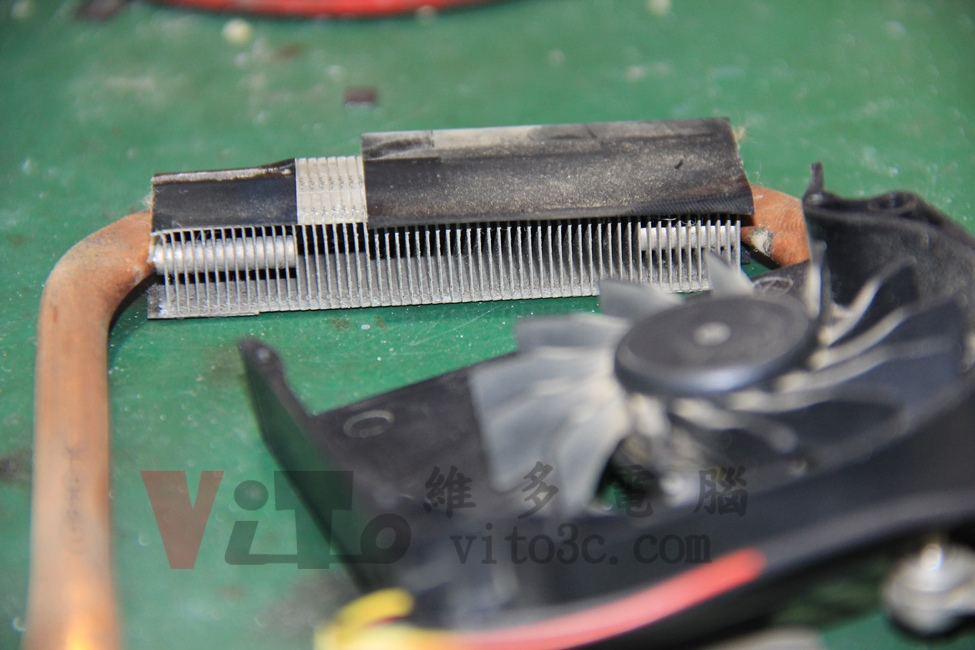

ACER 5930G 拆開散熱器檢查出散熱鰭片,堆積不少灰塵阻擋出風口
ACER 5930G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子

如果散熱器設計不當、長時間未進行清潔,灰塵積聚可能會導致主機板受潮,這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮

散熱膏更換

散熱膏對筆電的 CPU 和 GPU 散熱至關重要。隨著時間推移,散熱膏會逐漸乾涸,導熱效果大幅下降。我們曾在 筆電發熱元素解析 中介紹過,這些周邊供電元件如何共伴影響筆電的散熱與效能。

下面更換前後對比圖可以看到,左圖為原廠配置的 矽質導熱貼片都已經破裂不堪,右圖我們則是更換全新的導熱墊片。

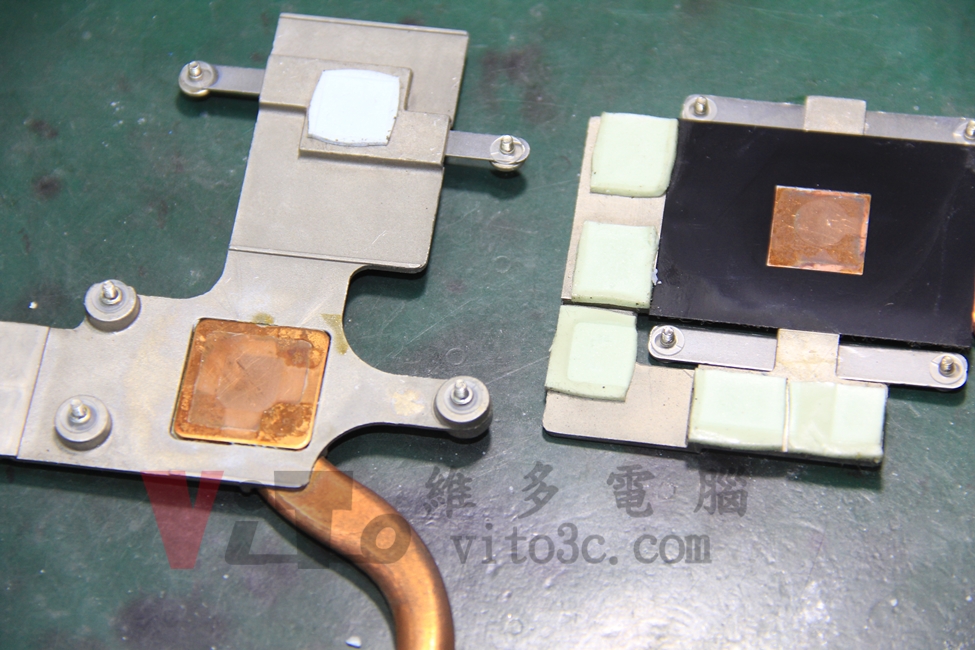

ACER 5930G 將乾掉失效的散熱膏清理乾淨

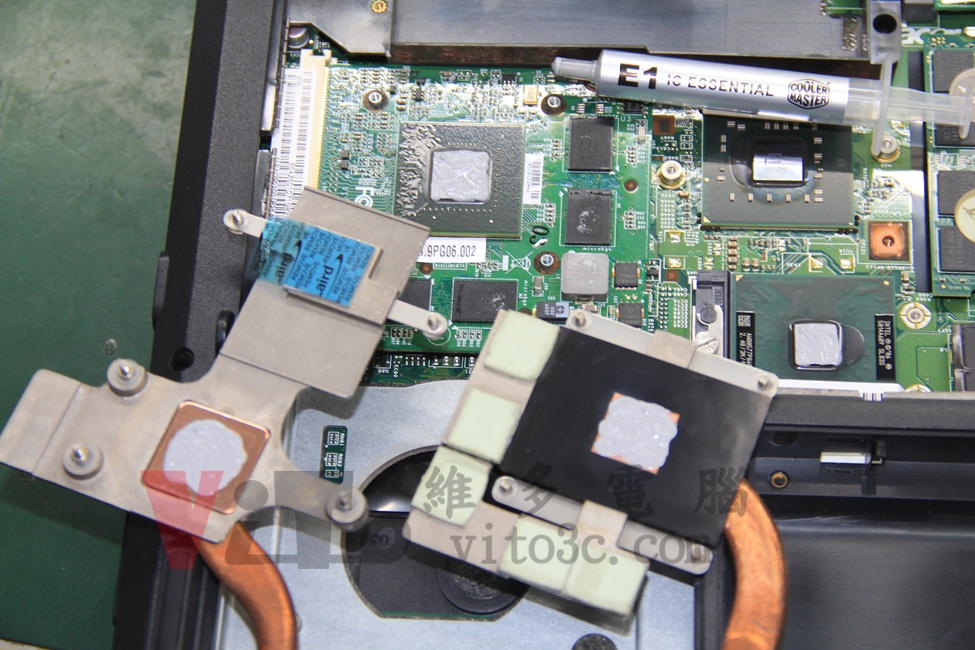

ACER 5930G 更換全新的散熱膏、北橋也更換高效能的導熱墊片

我們散熱膏採用 CoolMaster E1 散熱膏,高導熱係數,相當適合用在裸晶(DIE)與散熱器接觸的區域,除了不錯的散熱效率,介質壽命也較長一些。

穩定性測試

組裝完成後,我們會進行穩定性測試,使用燒機的 Burn-in Test 軟體和 HWMonitor 溫度監控工具,讓筆電在高負載運行的情況下持續運作。這樣可以確保維修與拆裝後,溫度 控制良好並且 穩定性 達到最佳。

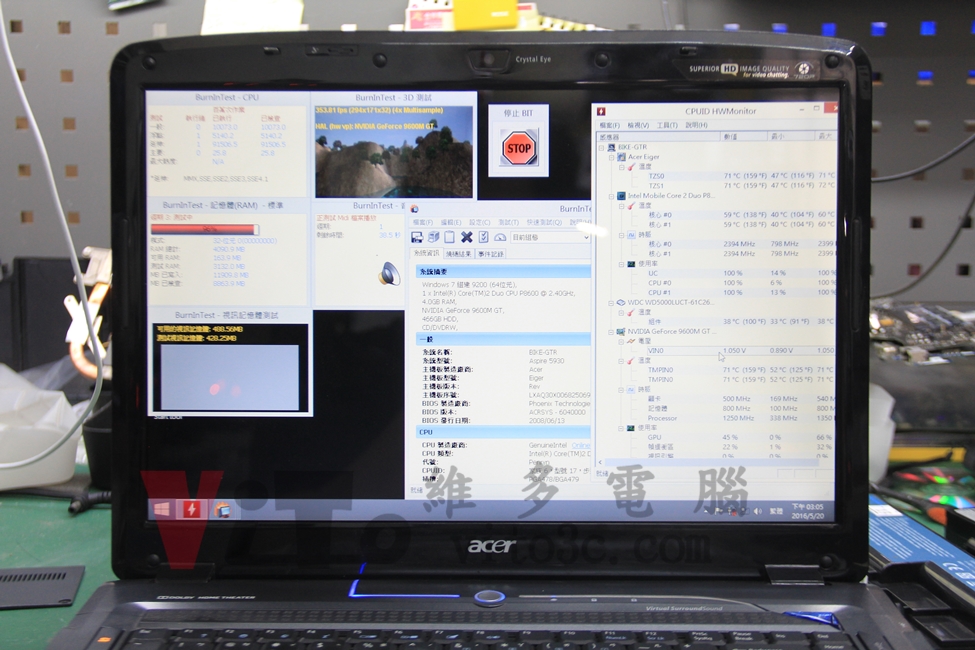

ACER 5930G 修復後執行穩定性測試,以燒機Burn-in Test 執行高負載測試

測試溫度區間 CPU:59度 ,GPU:71度。

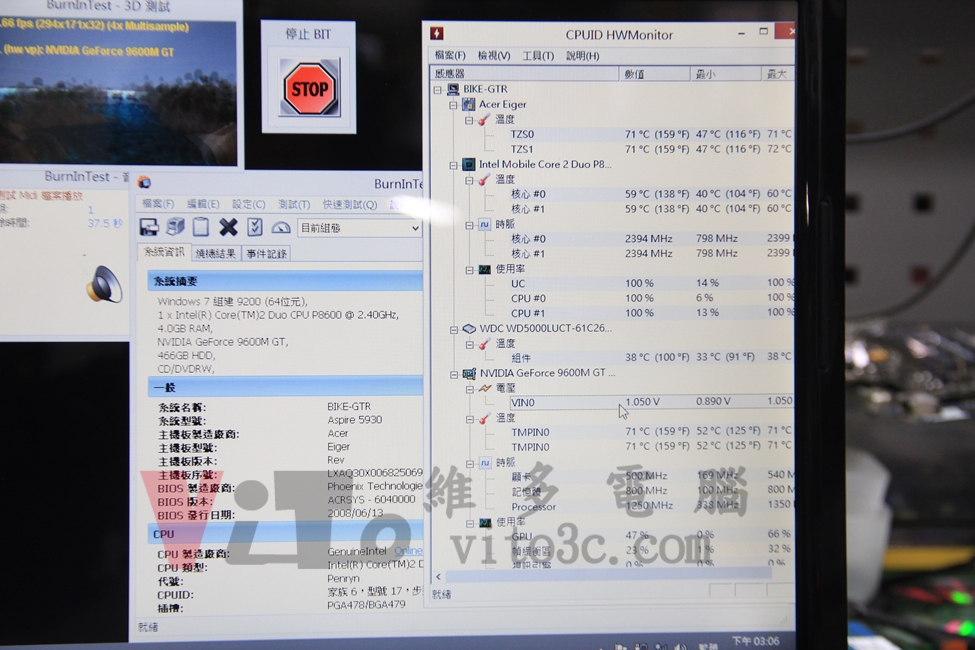

ACER 5930G HWMonitor  溫度監控 CPU約59度、GPU約71度

維修總結

拆機後看到 NEC 大電容就知道毛病了,這台筆電的 NVIDIA 顯示卡是白色封裝改良版本的晶片,非常的耐用,將主機板通病修復與散熱妥善處理後,這台筆電應該能夠再戰幾年沒問題。

完修後,我們不僅處理了內部的硬體問題,還會將筆電的所有外殼和鍵盤進行徹底清潔與消毒擦拭,確保您的筆電不僅恢復正常功能,讓這台筆電也煥然一新。

延伸閱讀:關於 NEC 大電容受害機種統計,改裝後的耐用度高達十年

🔧 這台 ACER 5930G 突然當機、開機黑屏算是通病的災情嗎?

是的,根據我們的維修經驗及統整眾多型號,這款 ACER 5930G 從不定時當機演變到開機黑屏,主要原因通常是 NEC 大電容故障的通病,更換並改裝成固態電容就不會再次故障。

⚡ 筆電開機沒畫面但有燈號,可能是什麼問題?

通常是供電異常產生的問題,多半是零件自然老化、散熱太久未清理所產生的異常,將故障的元件修復後即可正常使用。

🛠️ 維修保固多長時間?

主機板維修處保固:180天(且原廠以更換良板的方式,無法解決這通病問題)

⏳ 筆電修復大概需要多久時間才能取回?

主機板維修,視故障嚴重程度、更換複雜零件、測試穩定性,通常需要 2-7 個工作日。

💾 筆電開機無畫面需要重灌系統嗎?

在進行筆電主機板維修過程中,我們不會動到硬碟(SSD),只要硬碟本身正常,資料不會遺失。但建議送修前先備份資料。

💰 筆電維修的價格大概是多少?

螢幕更換:NT$ 3,000 ~ 5,500
轉軸修復:NT$ 1,500 ~ 2,500
主機板維修:NT$ 2,800 ~ 5,500
散熱風扇、電池更換:NT$ 500 ~ 3,000

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電出現了 突然當機、開機黑屏 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝;螢幕破裂、螢幕左、右轉軸斷裂、鍵盤、風扇、電池故障都能維修,且皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,與站內維修案例從 2011 年以來的維修足跡。
