ACER 4755G 無法開機、突然斷電重啟、開機沒畫面維修實例|台中、彰化筆電維修

ACER 4755G 開機黑畫面、突然重啟,問題一直惡化?本案例來自苗栗三義客戶寄修,經判斷為 NEC 大電容與 CPU 核心供電通病,透過 BGA 焊接與待機供電管理 IC 更換,還原筆電運作穩定,並完整清潔散熱系統的流程!

歡迎分享文章

ACER 4755G 出現突然斷電重啟、越來越嚴重到開機黑屏的故障情況,與 4750、4752 同屬於 CPU 核心供電異常的通病設計問題。本篇為苗栗三義寄件維修,我們維修做法大致相同並處理 兩大常見故障點,透過 改裝與預防性維修,讓筆電修一次就不再反覆出現相同故障。

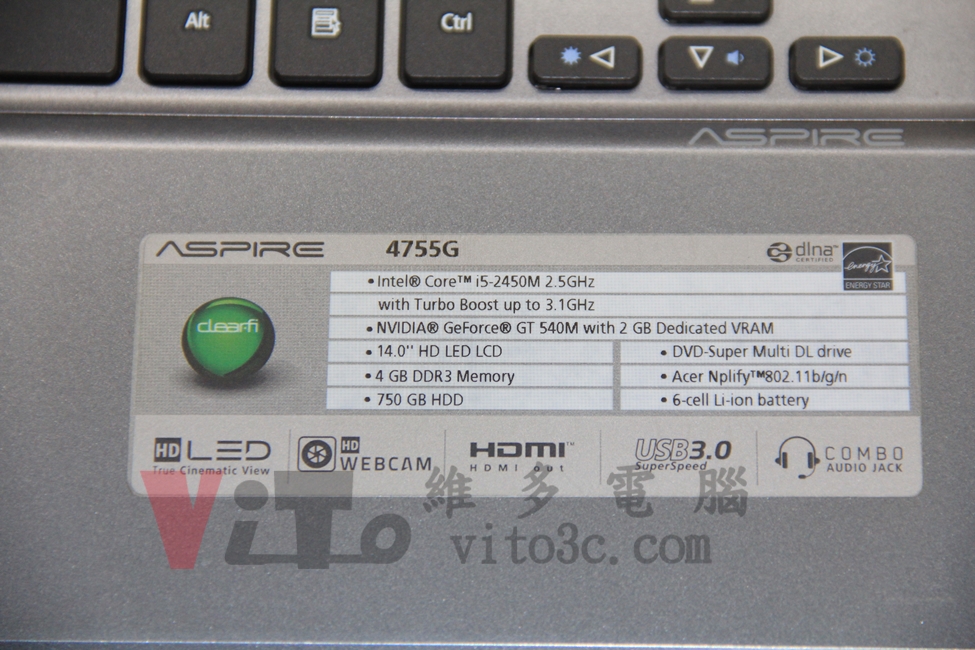

ACER 4755G 正面型號與規格標籤貼紙
ACER 4755G 正面型號與規格標籤貼紙
  • 品牌型號: ACER ASPIRE 4755G
  • 故障原因: 突然斷電關機重啟、不定時當機、開機黑屏、開不了機
  • 維修方向: 維修更換 CPU 核心供電元件
  • 客戶: 苗栗三義寄件維修

故障描述與初步檢測

客戶描述時常會無預警斷電重啟,越來越嚴重到開機沒畫面顯示,反覆嘗試也開不了機。客人在網路上找到我們,理解我們的兩大做法就決定給我們維修筆電,以下我們來看看問題。

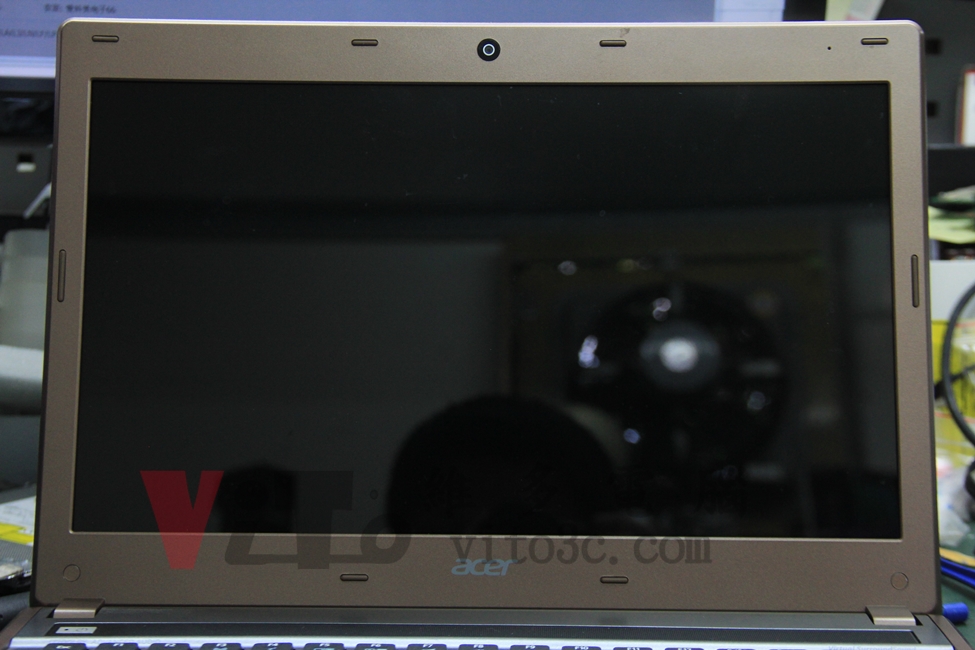

ACER 4755G 開機黑屏,電源指示燈有亮但開不了機
ACER 4755G 開機黑屏,電源指示燈有亮但開不了機

ACER 4755G 特別的地方就是鍵盤是初代改為嵌入在C殼內部的機種。

兩大通病解析:常見的兩種故障問題一起修

我們經手維修過多台不同型號的 4750、4752、4755 的都採用代號 JE40 的主機板,有兩大常見故障問題如下

1️⃣ 電源性故障

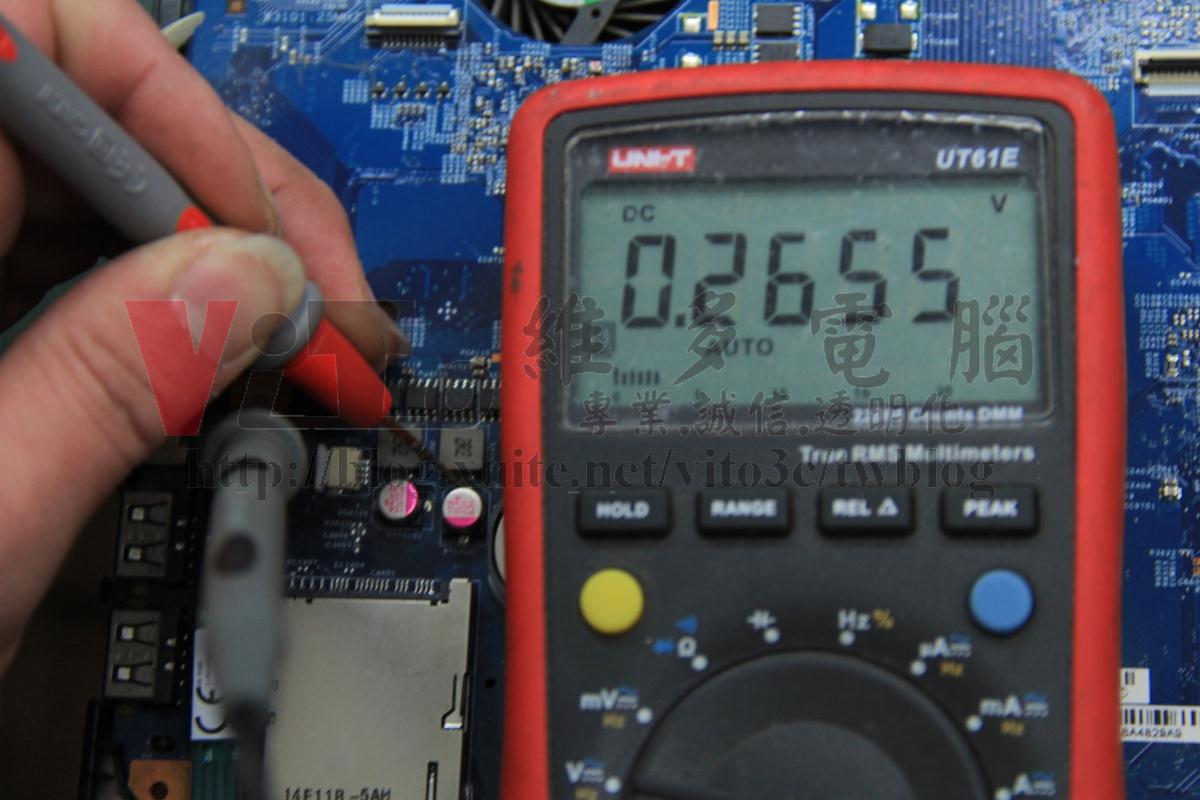

ACER 4750、4752、4755 可能會發生電源性故障,以三用電表測試主機板待機5V供電僅顯示0.2655V
ACER 4750、4752、4755 可能會發生電源性故障,以三用電表測試主機板待機5V供電僅顯示0.2655V

故障情形:不過電,無法充電,多插拔幾次有可能能開機成功。

主機板故障點:待機供電異常,如圖的三用電表測試,5V 僅有 0.2655V。

初期故障時,有時多次插拔變壓器能短暫讓供電恢復正常,成功開機。但這是暫時現象,問題仍會持續惡化。

2️⃣ 突發性關機、當機故障

ACER 4750、4752、4755 突然斷電、當機性故障,BGA 焊接拆除 NEC 0D158 大電容
ACER 4750、4752、4755 突然斷電、當機性故障,BGA 焊接拆除 NEC 0D158 大電容

初期故障:突然斷電關機、突然重啟、不定時當機。
後期故障:開機黑屏、開機沒畫面會反覆開機。

主機板故障點:CPU 核心供電異常,如圖的NEC大電容故障通病。

我們每台筆電都會合併維修,來避免客人遇到其他故障,又再度花錢維修一次。

我們如何維修通病災情,讓筆電不再故障與花錢!

1️⃣ 更換待機供電管理 IC

由於散熱器導管與 CPU 距離待機供電的管理 IC 非常近,若長期未清理散熱器,加上累積性的高溫影響到零件壽命,即使現在沒故障,合併維修更換新品也可以預防未來故障。

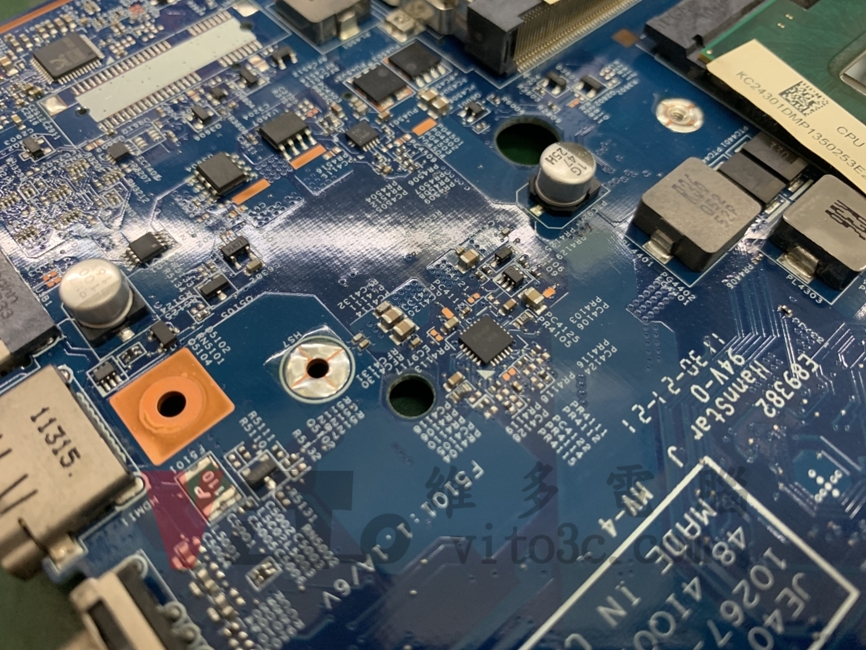

ACER 4755G 更換全新的待機供電管理 IC 主機板代號為 JE40 10267
ACER 4755G 更換全新的待機供電管理 IC 主機板代號為 JE40 10267

2️⃣ BGA焊接,拆解NEC大電容

拆機後立即發現 NEC 大電容(TOKIN 0D158)損壞,為 4755G 系列最常見通病之一。關於故障災情我們有一篇 Acer 4736ZG 示波器測量故障詳解 可以參考。

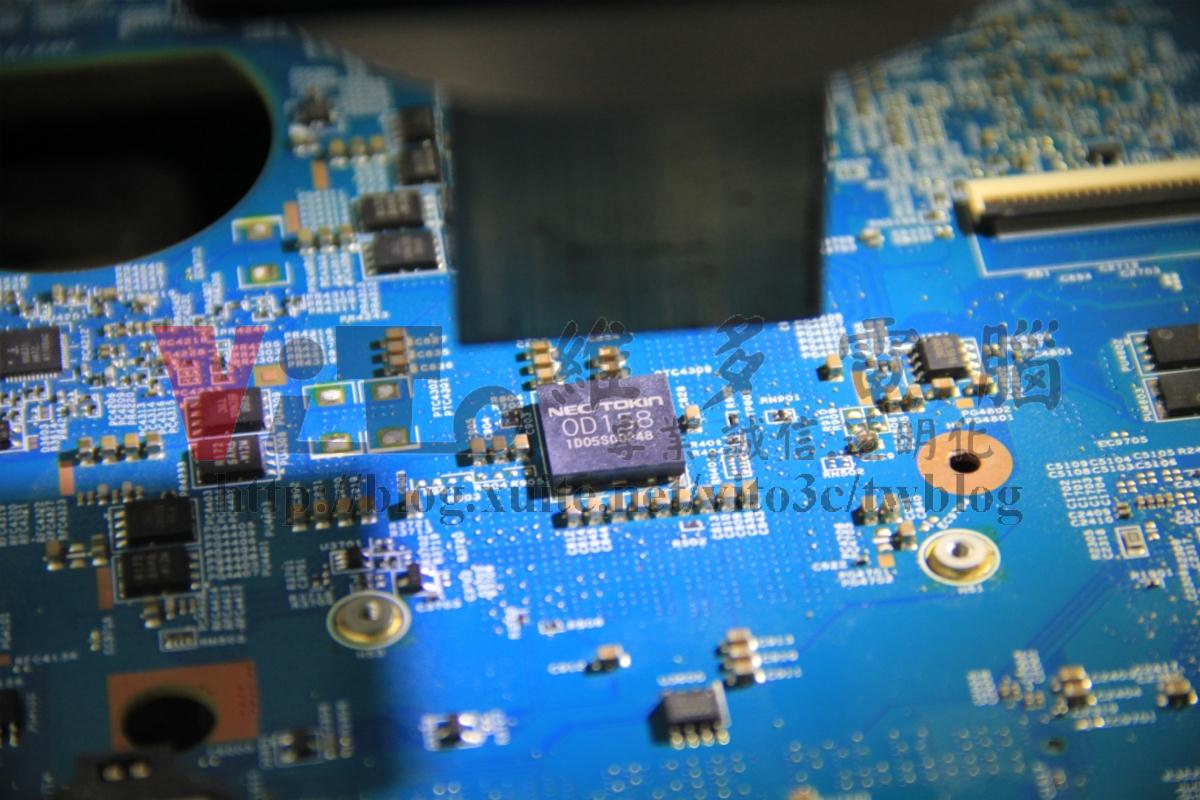

ACER 4755G BGA 焊接拆除 NEC 0D158 大電容
ACER 4755G BGA 焊接拆除 NEC 0D158 大電容

以 BGA 焊接,拆除故障的 NEC TOKIN 大電容,編號為 0D158 ,其中 158 換算為 1500μF 電容值。

破解通病,改裝使用鉭電容

將主機板 CPU 供電的拆除後,再將殘錫清理乾淨後,換上鉭電容(固態電容),我們採用 SANYO 日本製的規格,我們使用了 5 顆 330μF 的固態電容,加上原 470μF 採用並聯方式配置,總電容值為 2120μF。改裝後的總電容值 2120μF 高於原廠 1500μF 設定,提供更穩定的電流緩衝與系統運作能力。

ACER 4755G 移除NEC大電容後,改裝焊接 5 顆 330μF 的日本製固態電容

延伸閱讀:筆電無法開機的故障通病解析!透過改裝讓筆電再戰十年的實際驗證。

散熱器清潔、風扇潤滑、散熱膏更換與改裝銅片

散熱器清潔

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。

我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。清潔散熱器前後的對比圖如下,散熱器的出風口鰭片內的灰塵清理得相當乾淨並可透視。

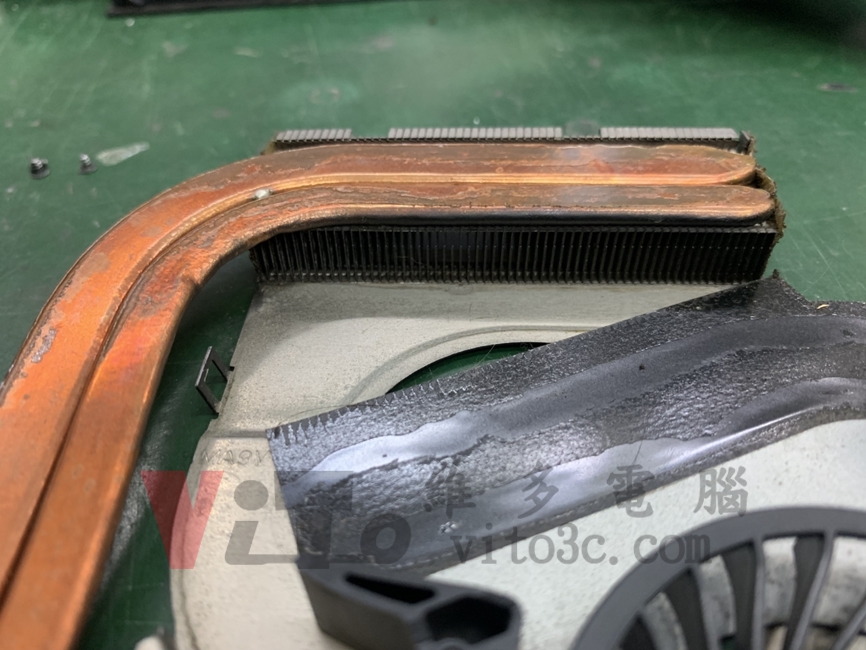

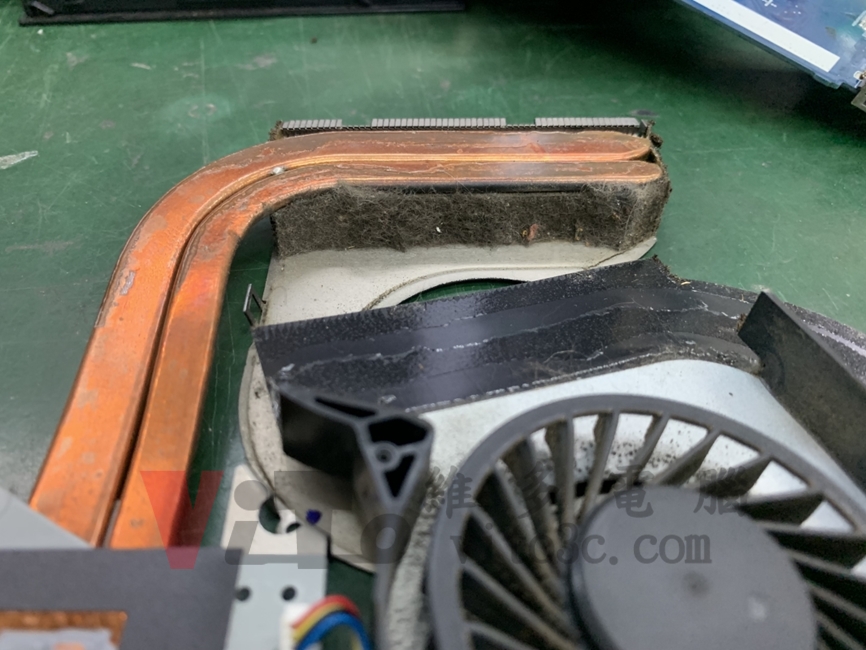

ACER 4755G 長期使用下出風口堆滿灰塵
ACER 4750G 時期使用下出風口堆滿灰塵
ACER 4755G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子
ACER 4750G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子

如果散熱器設計不當、長時間未進行清潔,灰塵積聚可能會導致主機板受潮,這樣會大幅降低設備的散熱效能。更多關於散熱器與受潮的問題可以了解 散熱器側吹設計如何影響主機板零件受潮

散熱膏更換

散熱膏對筆電的 CPU 和 GPU 散熱至關重要。隨著時間推移,散熱膏會逐漸乾涸,導熱效果大幅下降。我們曾在 筆電發熱元素解析 中介紹過,這些周邊供電元件如何共伴影響筆電的散熱與效能。本篇的待機供電也是因鄰近 CPU 周邊與熱導管下方,高溫導致1️⃣電源性故障。

拆開散熱器檢查發現 PCH 導熱墊片有被螞蟻啃食過的痕跡。

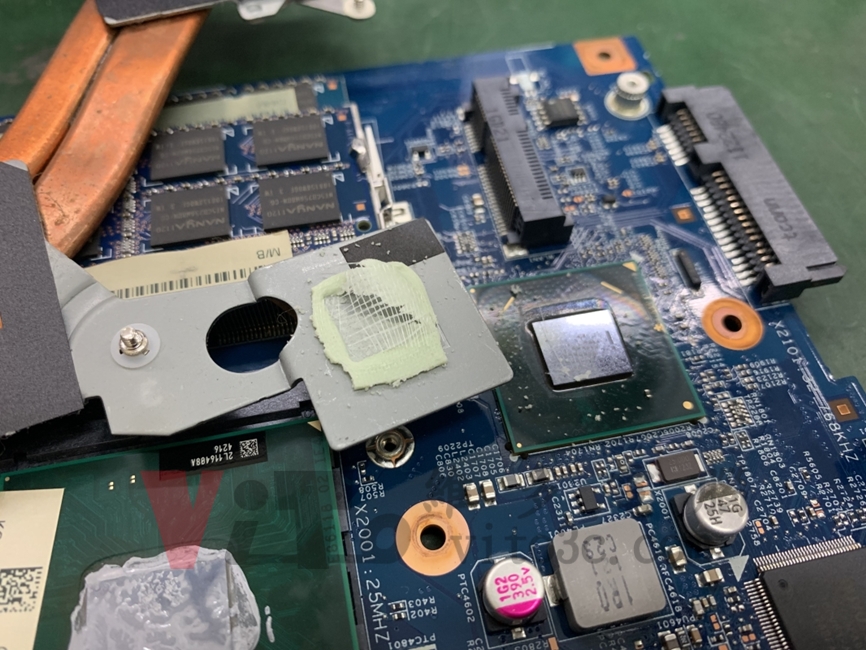

ACER 4755G 拆開散熱器檢查發現 PCH 導熱墊片被螞蟻啃食過的痕跡與碎屑
ACER 4755G 拆開散熱器檢查發現 PCH 導熱墊片被螞蟻啃食過的痕跡與碎屑
ACER 4755G 拆除散熱器檢查散熱膏都已經乾掉失效
ACER 4755G 拆除散熱器檢查散熱膏都已經乾掉失效

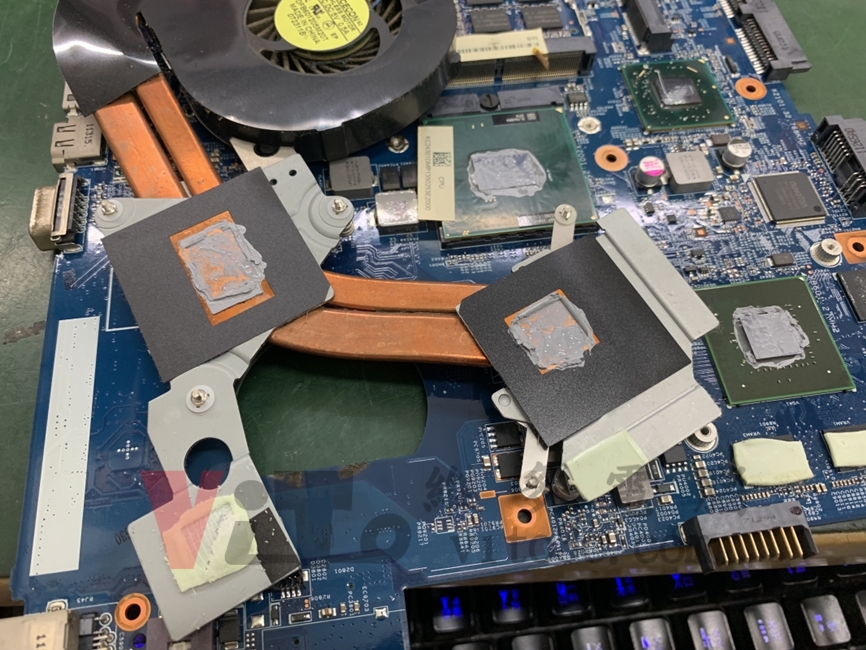

ACER 4755G 更換全新散熱膏,並壓印是否塗抹均勻,PCH 更換全新的導熱墊片
ACER 4755G 更換全新散熱膏,並壓印是否塗抹均勻,PCH 更換全新的導熱墊片

我們散熱膏採用 CoolerMaster E1 散熱膏,高導熱係數,相當適合用在裸晶(DIE)與散熱器接觸的區域,除了不錯的散熱效率,介質壽命效益中等。

穩定性測試

組裝完成後,我們會進行穩定性測試,使用燒機的 Burn-in Test 軟體和 HWMonitor 溫度監控工具,讓筆電在高負載運行的情況下持續運作。這樣可以確保維修與拆裝後,溫度 控制良好並且 穩定性 達到最佳。

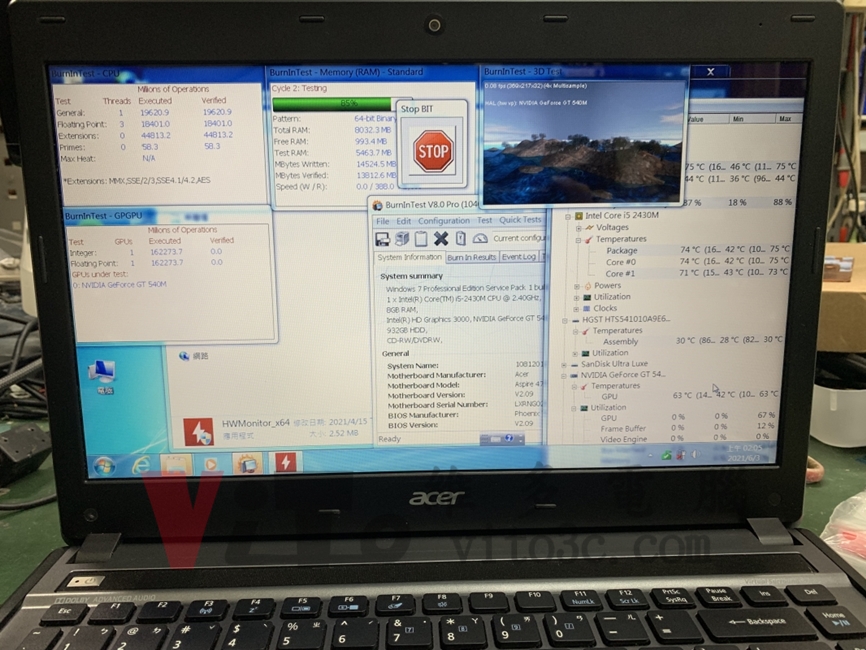

ACER 4755G 修復後執行穩定性測試,以燒機Burn-in Test 執行高負載測試
ACER 4755G 修復後執行穩定性測試,以燒機Burn-in Test 執行高負載測試

在穩定性測試中,Burn-in Test 長時間高負載下 CPU 溫度約 68°C 維持在合理運作區間。

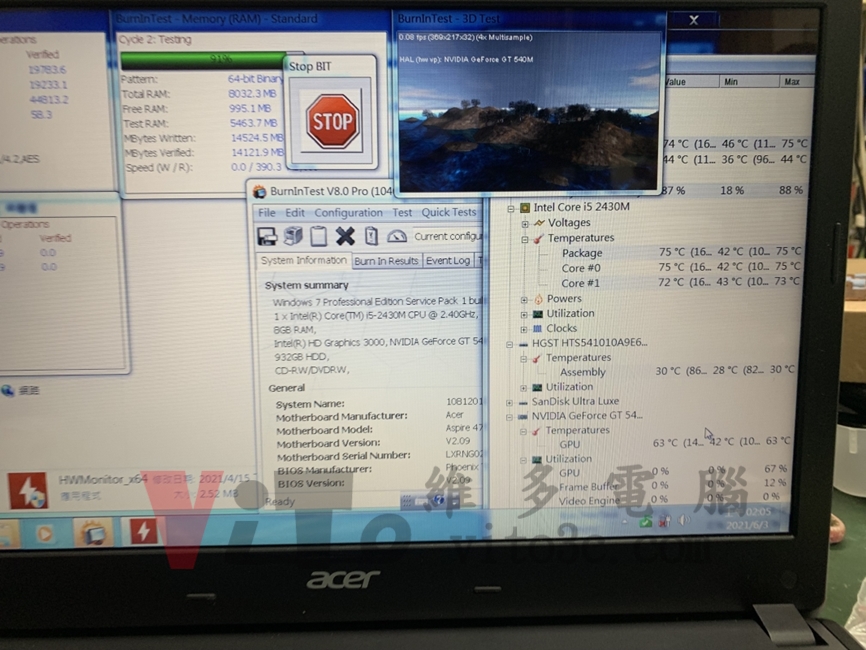

ACER 4755G HWMonitor溫度監控 CPU約75度、GPU約63度
ACER 4755G HWMonitor溫度監控 CPU約75度、GPU約63度

最後再協助將 BIOS 更新到最新 V1.24 版本。

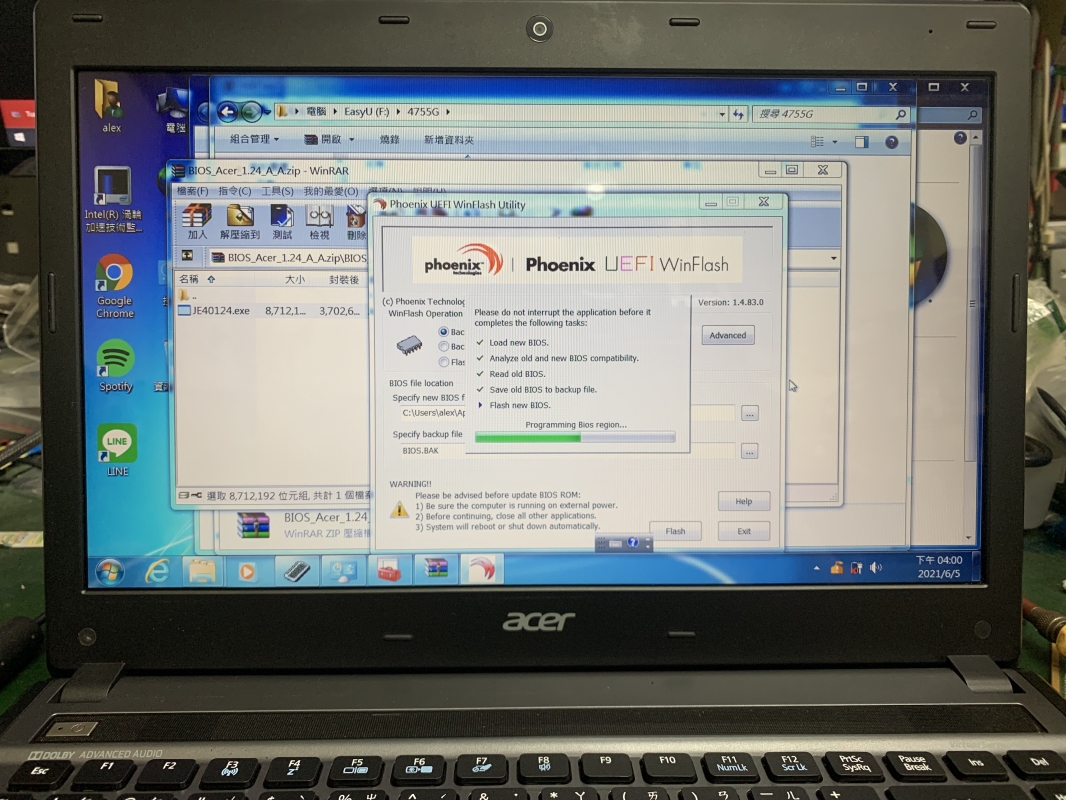

ACER 4755G BIOS 更新到最新 V1.24 版本
ACER 4755G BIOS 更新到最新 V1.24 版本

維修總結

此筆電部分機種在出廠時就沒有搭載 NEC 大電容,我們都會特地先拆開鍵盤檢查,因為上述1️⃣電源性故障的不過電情況,不論是有無大電容都會發生。依照故障問題告知要維修上述的 1️⃣、2️⃣ 方案或一起施工。

關鍵做法在有配置大電容的機種,可以避免未來出現電源性故障,又要再送修一次筆電,又多花一次維修費用,真正讓你修好再戰十年。

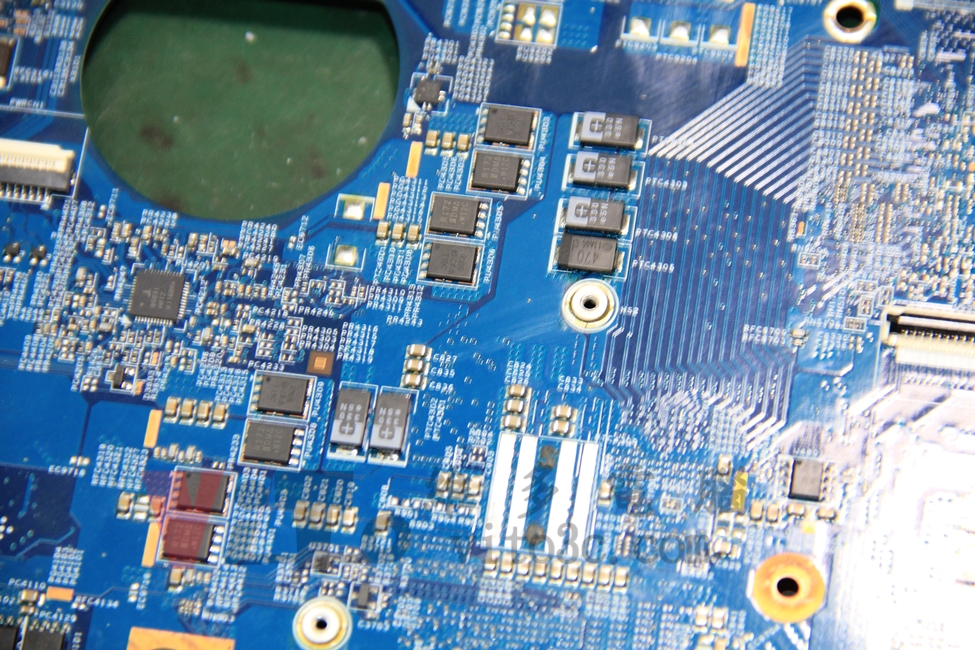

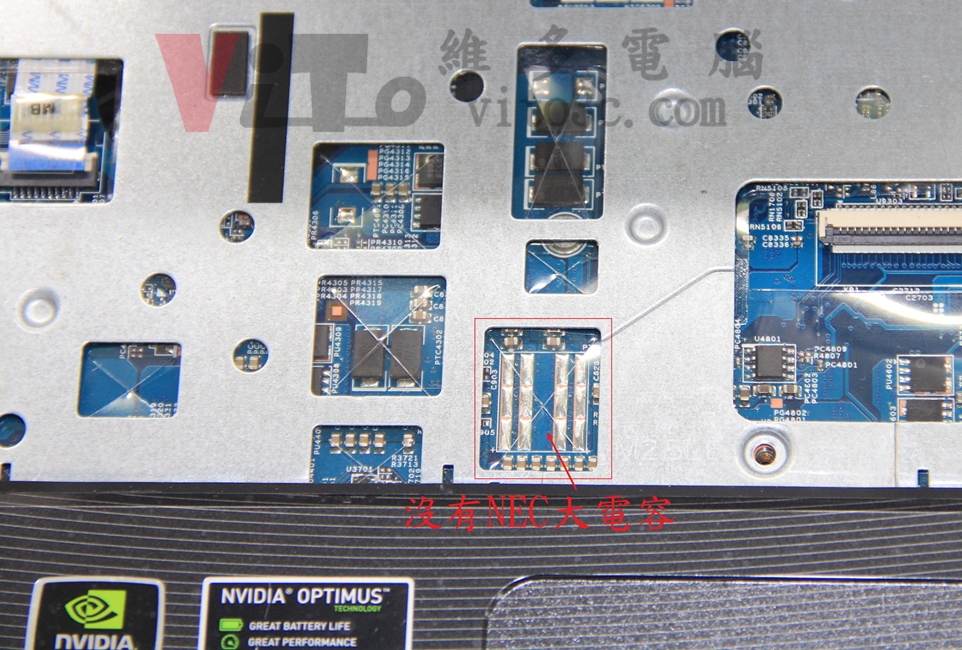

ACER 4750、4752、4755 移除鍵盤後,可以檢查主機板是否有NEC大電容,圖中沒有大電容
ACER 4750、4752、4755 移除鍵盤後,可以檢查主機板是否有NEC大電容,如圖中沒有大電容

完修後,我們不僅處理了內部的硬體問題,還會將筆電的所有外殼和鍵盤進行徹底清潔與消毒擦拭,確保您的筆電不僅恢復正常功能,讓這台筆電煥然一新。

延伸閱讀:關於 NEC 大電容受害機種統計,改裝後的耐用度高達十年

🔧 這台 ACER 4755G 突然重啟、開機黑屏算是通病的災情嗎?

是的,根據我們的維修經驗及統整眾多型號,這款 ACER 4755G 從不定時當機演變到開機黑屏,主要原因通常是 NEC 大電容故障的通病,更換並改裝成固態電容就不會再次故障。

⚡ 筆電不過電、插電沒反應,可能是什麼問題?

通常是供電異常產生的問題,多半是零件自然老化、散熱太久未清理所產生的異常,將故障的元件修復後即可正常使用。

🛠️ 維修保固多長時間?

主機板維修處保固:180天(且原廠以更換良板的方式,無法解決這通病問題)

⏳ 筆電修復大概需要多久時間才能取回?

主機板維修,視故障嚴重程度、更換複雜零件、測試穩定性,通常需要 2-7 個工作日。

💾 筆電開機無畫面需要重灌系統嗎?

在進行筆電主機板維修過程中,我們不會動到硬碟(SSD),只要硬碟本身正常,資料不會遺失。但建議送修前先備份資料。
