ACER 5745G 突然斷電、自動關機還開不了機?客戶從彰化自送自取檢修,我們發現是 NVIDIA 顯示卡過熱老化導致故障,進行 BGA 更換顯示卡晶片,並加裝訂製銅片取代導熱墊片,完整解決這台通病機型的設計缺陷!

歡迎分享文章

ACER 5745G 用一用就突然斷電?開機黑屏、顯示卡過熱問題老是來?本篇實例帶你看我們怎麼處理這台出現通病災情的 ACER 筆電。我們進行 BGA 焊接更換全新 NVIDIA GT330M 顯示卡晶片,搭配改裝銅片、移除老化墊片,完整修復災情!

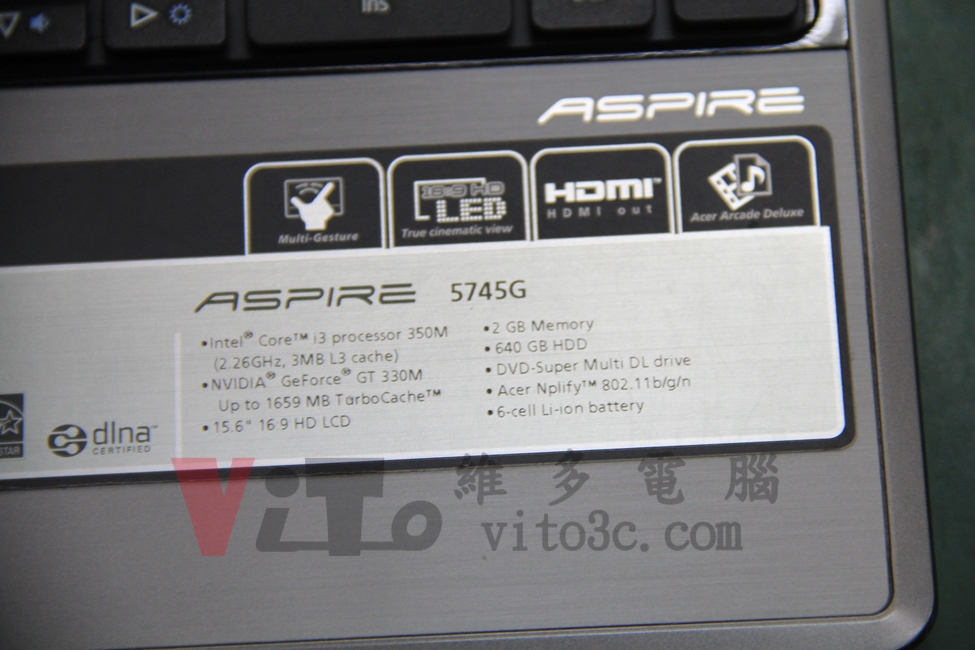

ACER 5745G 筆電型號標籤與原廠配備貼紙,確認完整型號資訊
ACER 5745G 筆電正面型號與規格配備標籤
ACER 5745G 顯示卡晶片 BGA 拆除後主機板焊盤除錫處理,準備焊接全新晶片
ACER 5745G BGA焊接拆除晶片後,清除主機板焊盤的錫球

品牌型號:宏碁 ACER Aspire 5745G
故障問題:突然斷電關機、顯示卡過熱、開機沒畫面
維修流程:更換 NVIDIA GT330M 顯示卡晶片
保固維修處:半年
客戶:彰化自送自取

開機異常狀況

由於客人陸續出現突然就斷電關機的問題,且再次開機需要稍等個幾分鐘才能開啟,使用時間會逐次縮短,明顯為過熱保護的情形。

拆機檢查後發現,顯示卡整體泛黃變色、散熱器接觸的導熱墊片也是通病老問題。顯卡已經熱到故障了,我們直接來更換顯卡驗證問題吧!

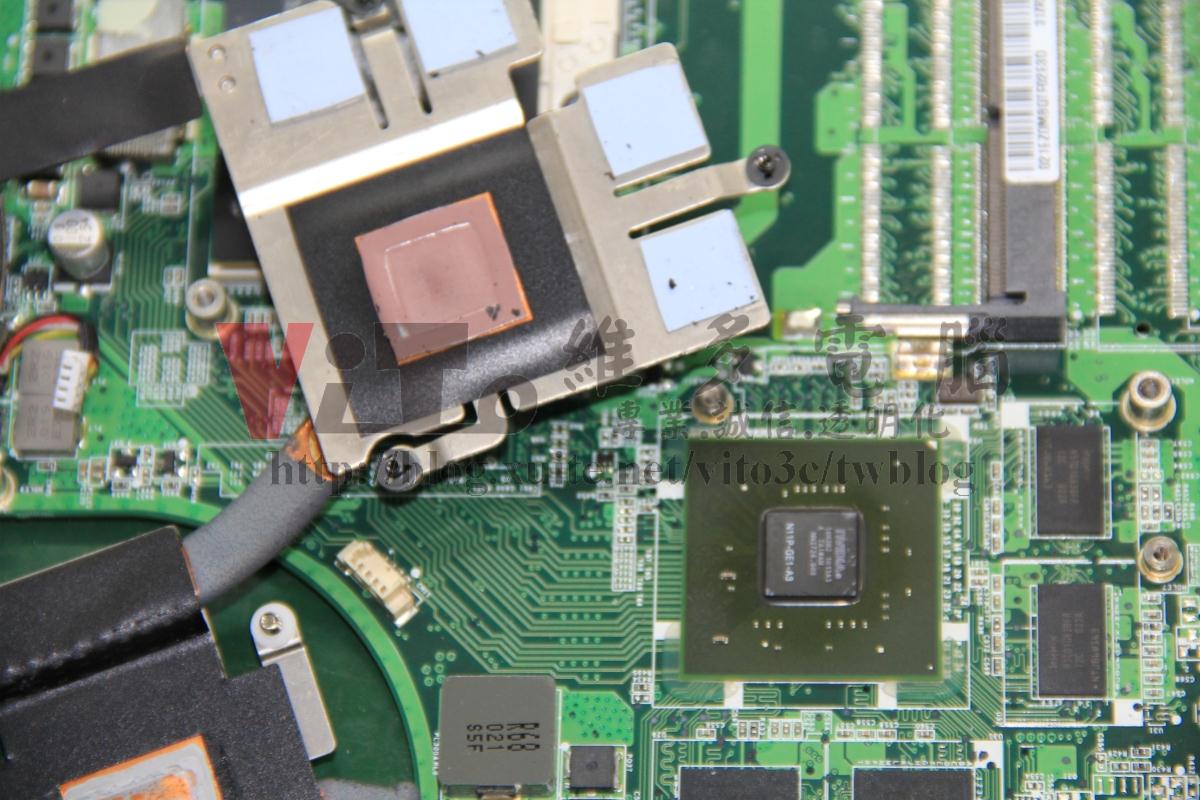

ACER 5745G NVIDIA顯示卡變色嚴重與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕
ACER 5745G NVIDIA顯示卡變色嚴重與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕

我們先接續相同通病災情機種的 4745G 散熱器間隙與導熱墊片的說明!

造成顯示卡故障的最大元兇!

先瞭解造成顯示卡故障的最大元兇之一「矽質導熱墊片」,這確實是一場當年許多筆電常見的「ATI 與 AMD 顯示卡、北橋晶片的災情」。三張圖帶你理解散熱失效!

早期散熱器通用於相似機構的筆電上,如「4745G 與 4820TG」、「5745G 與 5820TG」,其中5745G 的顯示卡為 NVIDIA GT330M / GT420M,ATI 與 NVIDIA 顯示卡晶片完全不同,也代表尺寸、厚度、高度不同,但卻使用相同的散熱器!🔥

ACER 4745G 顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕
ACER 4745G 顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕

由於原廠為了彈性容忍散熱器與晶片表面之間的公差(間隙),通常會採用矽質導熱貼片填充,但這種貼片屬於消耗性材料,使用久了容易老化、導熱效能大幅衰退,導致在散熱器與晶片的接觸結構上存在設計瑕疵。

📎 延伸閱讀:BGA 晶片故障的幫兇之一?導熱貼片的濫用

BGA 焊接更換全新的顯示卡晶片4大步驟

1️⃣ 拆除故障的顯示卡晶片

以 BGA 焊接設備,加熱拆除故障的顯示卡晶片。顯卡長期在高溫情況下,明顯變色泛黃。

ACER 5745G BGA焊接,加熱拆除故障的NVIDIA顯示卡晶片,晶片嚴重泛黃變色
ACER 5745G BGA焊接,加熱拆除故障的NVIDIA顯示卡晶片,晶片嚴重泛黃變色

2️⃣ 觀察晶片拆除後的焊點狀況

解焊後檢查主機板是否掉點、起泡、等異常,圖中為主機板及晶片底部都有殘留的錫球與焊錫。

3️⃣ 清理主機板殘留的焊錫

清除主機板上殘留的焊錫,才能平整放置新晶片並準確對位,確保焊接成功。

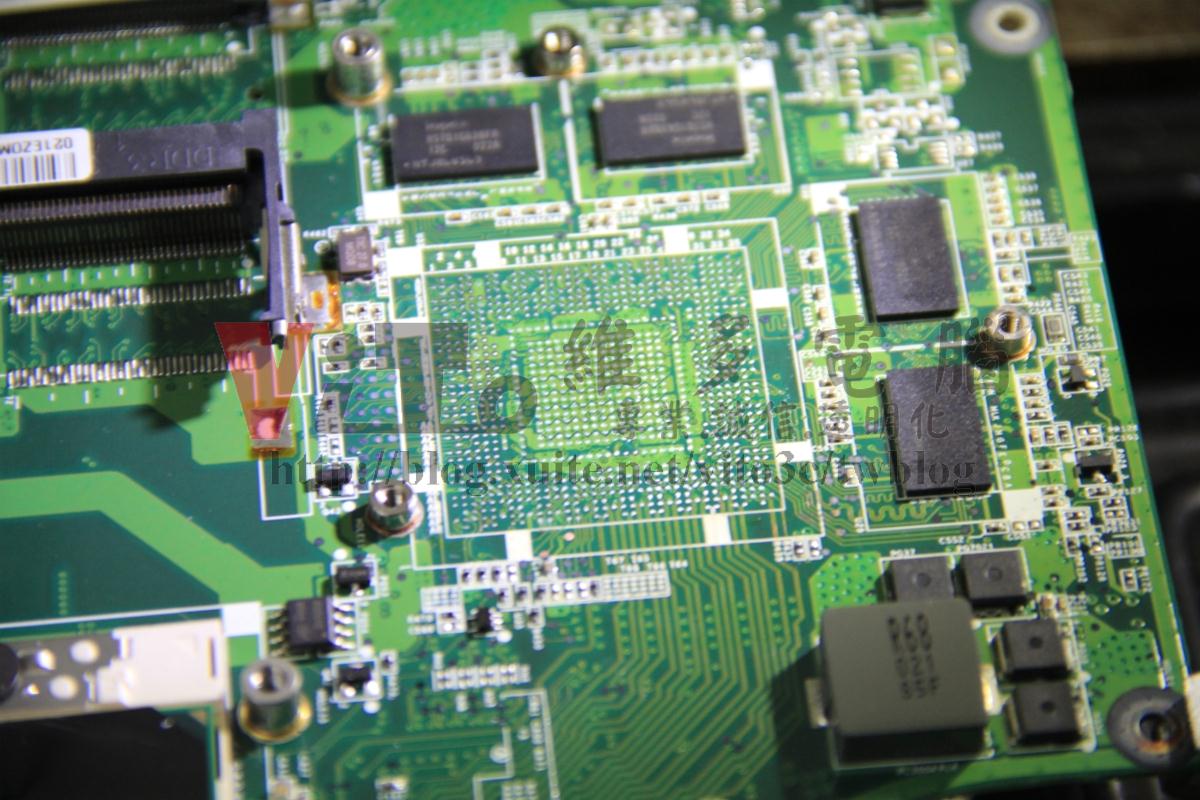

ACER 5745G 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利
ACER 5745G 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利

BGA 焊接需要溫度與時間曲線設定恰當,過高的溫度會降低晶片內阻抗、壽命,因為再高的溫度都能讓焊錫達到熔點,設定得宜就不會有問題。

4️⃣ BGA 回焊顯示卡晶片

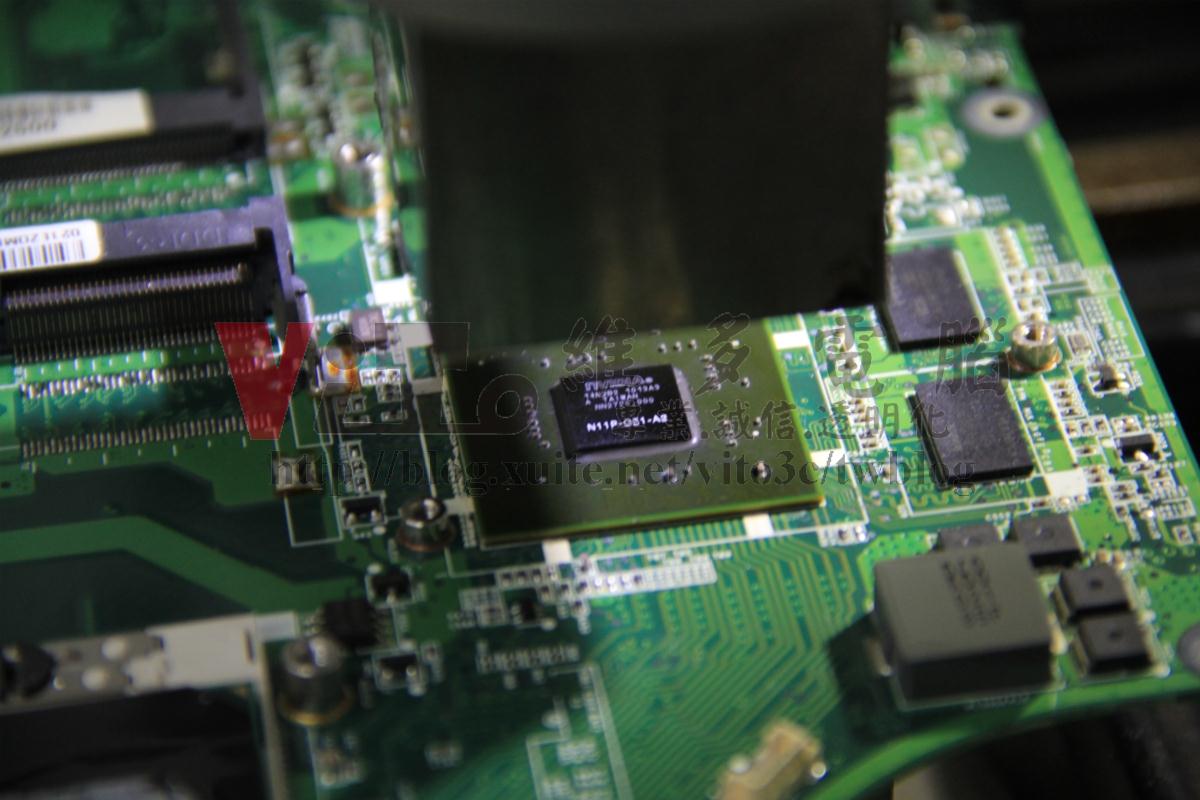

將晶片對位完成,均勻塗抹上 BGA 專用助焊劑,開始跑溫度曲線來回焊新的晶片。

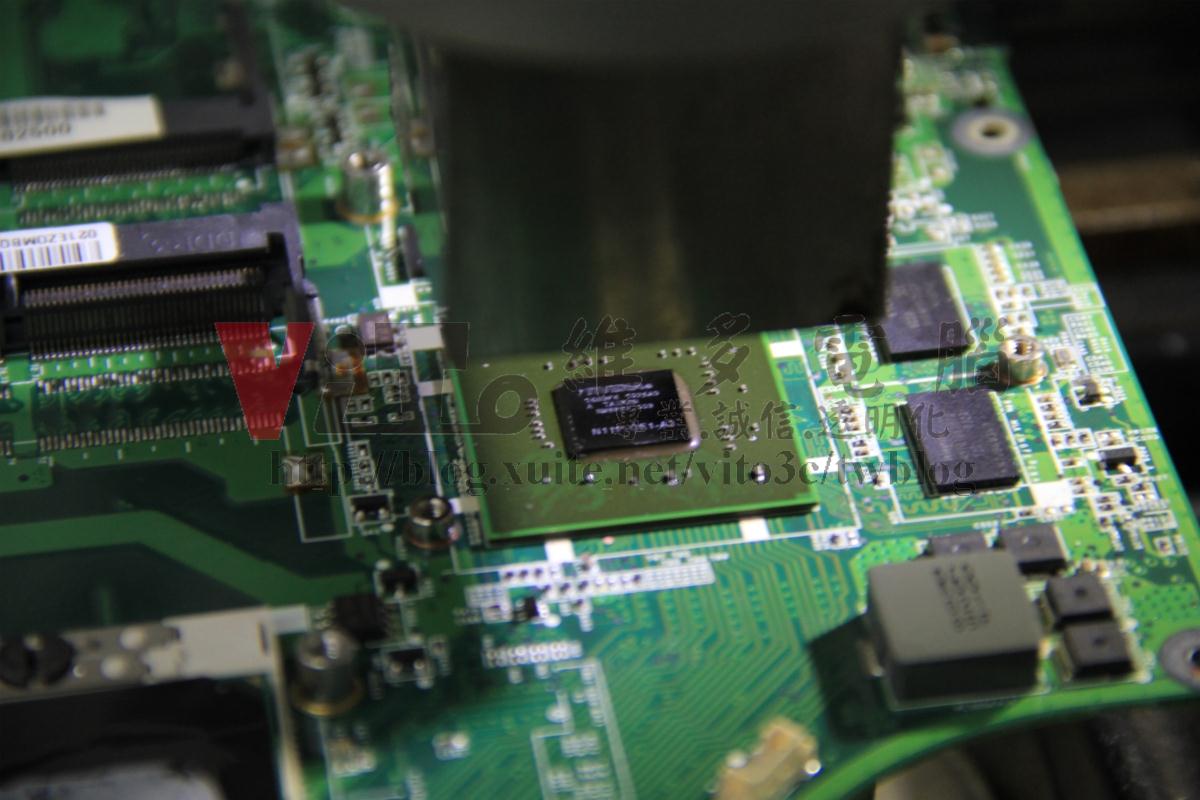

ACER 5745G BGA焊接,回焊全新的顯卡晶片
ACER 5745G BGA焊接,回焊全新的顯卡晶片

BGA 焊接影片教學:2011 年土砲 BGA 比賽第一名,大陸論壇比賽我們錄成教學影片

散熱器清潔與散熱膏更換

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。

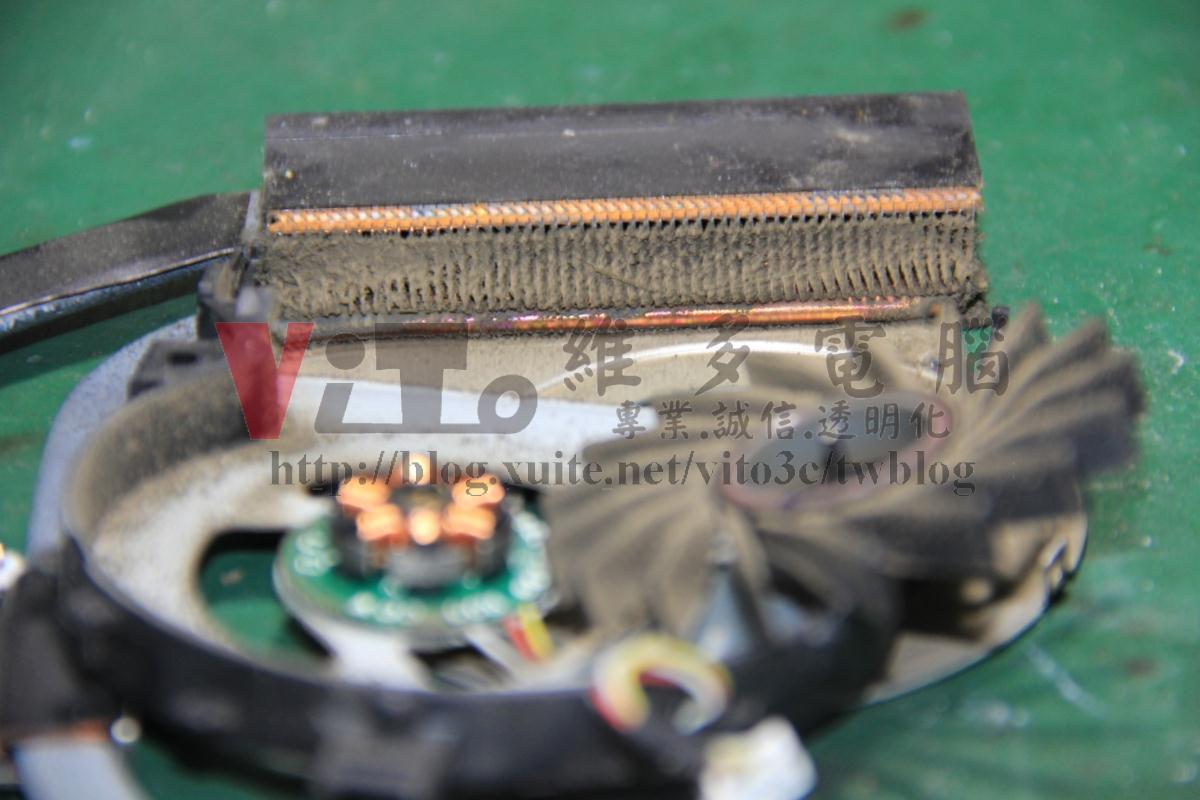

ACER 5745G 拆開散熱器檢查出風口鰭片灰塵堆積情況
ACER 5745G 拆開散熱器檢查出風口鰭片灰塵堆積情況

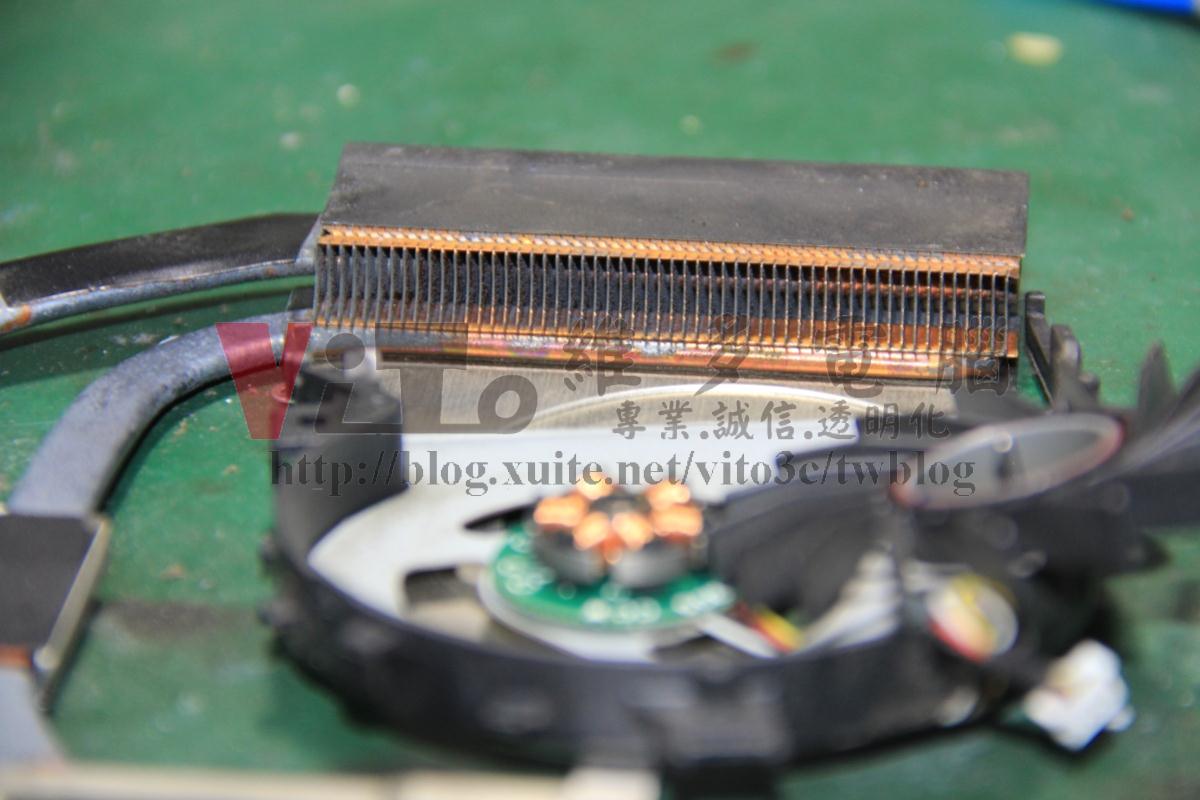

ACER 5745G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子
ACER 5745G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子

風扇軸心潤滑來預防異音與故障

筆電的散熱風扇長時間在高溫環境下運作,若風扇扇葉可拆,我們都會主動協助潤滑軸心,這個小動作可以有效預防風扇異音、噪音甚至軸心卡死等故障情形。

說真的,這部分很多維修店家是不會做的,畢竟潤滑風扇「既花時間又賺不到工資」,甚至還少賣一顆新風扇 😅。

ACER 5745G 風扇軸心注入潤滑油脂,來降低風扇的故障機率
ACER 5745G 風扇軸心注入潤滑油脂,來降低風扇的故障機率

但我們還是會做,因為懂得才知道這對筆電的散熱影響有多大。我們嚴選含有 二硫化鉬 成份的高效潤滑油,耐高溫且潤滑性極佳,效果遠勝傳統的牛油或鋰基黃油,幫筆電省點錢、壽命更長一點,是我們的一點小堅持。

散熱膏更換與顯示卡銅片改裝來解決通病

我們會拆除原廠使用的 矽膠導熱貼片,因其為消耗性材料,導熱效能會隨時間下降,長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片,加強導熱效率,實測與原廠貼片相比,最高可降低溫度達 20 度

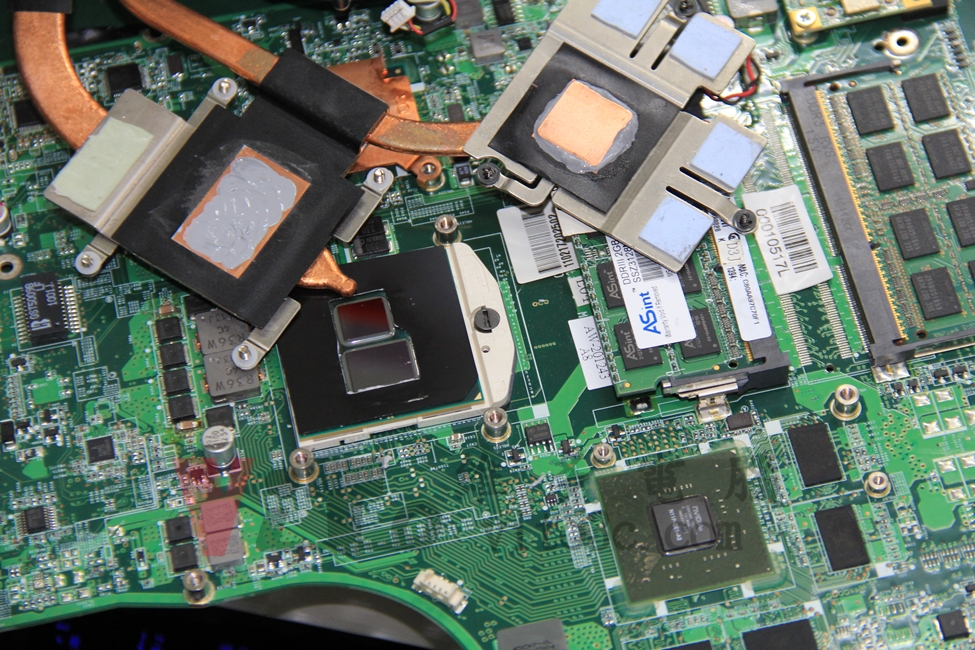

ACER 5745G 更換全新散熱膏,並壓印是否塗抹均勻,顯示卡改裝訂製銅片,增加導熱及延長使用壽命
ACER 5745G 更換全新散熱膏,並壓印是否塗抹均勻,顯示卡改裝訂製銅片,增加導熱及延長使用壽命

散熱膏部分,我們選用 CoolerMaster MasterGel Pro 長效型導熱膏,並於顯示卡與銅片接觸面 雙面均勻塗佈,搭配改裝銅片使用,可有效提升散熱效果,且無須擔心像墊片一樣失效或老化。

開機測試與溫度監控

開機測試,以燒機 Burn-in Test 和 HWMonitor 溫度監控工具看溫度是否異常。

ACER 5745G 修復後執行穩定性測試,以燒機Burn-in Test和HWMonitor溫度監控工具
ACER 5745G 修復後執行穩定性測試,以燒機Burn-in Test和HWMonitor溫度監控工具

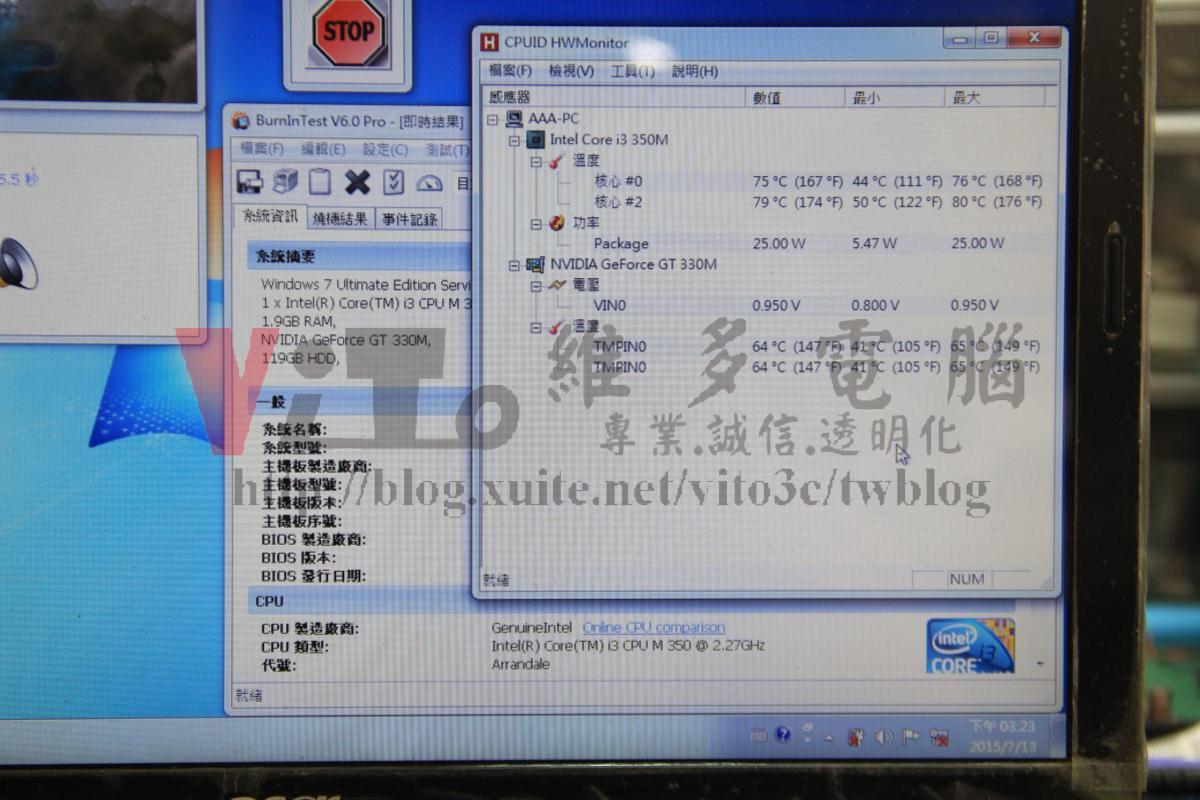

ACER 5745G HWMonitor溫度監控 CPU約75度、GPU約64度
ACER 5745G HWMonitor溫度監控 CPU約75度、GPU約64度

最終測試無誤,完修交機。

維修總結

這是一台小病成大病的筆電,客人在初期異常不明顯的情況下有送修檢查,應該不難發現散熱問題排除能解決通病,雖有遇過有 不懂的業者將導熱墊片移除 的情事,但至少有機會挽救顯卡不要故障。

看了幾篇我們說明顯示卡故障通病的案例,就知道顯示卡故障是一個大災情,筆電有任何異常都建議要檢查看看。

延伸閱讀:ACER 4745G / 5745G 導致顯示卡故障的災情解析!維修及解決辦法

🔧 上述這幾台筆電黑屏算是通病的災情嗎?

是的,我們多年來維修超過上百台 ACER Aspire 4745G、5745G、4820TG、5820TG 等系列筆電,普遍出現「黑屏、破圖、解析度錯誤」等症狀,多半與原廠使用矽質導熱墊片導致晶片過熱老化有關。

⚡ 這幾台顯示卡維修後,還會再次故障嗎?

不會,我們已針對原廠設計缺陷進行結構優化,包括散熱器全面清潔、改裝銅片、重新更換散熱膏、全新顯卡晶片更換,就是要解決通病避免再次故障,並通過高溫 Burn-in 測試確保穩定度,且顯示卡散熱變得非常好。。

🔥 顯示卡晶片可以重植就好,為什麼要更換新的?

重植或更換拆機品雖可短暫恢復功能,但老化晶片內部阻抗不穩,使用壽命極短。我們建議直接更換全新晶片才能真正解決問題,提升使用壽命與穩定性。

💻 顯示異常一定是顯示卡壞掉嗎?怎麼判斷?

不一定,有時可能是螢幕排線、主機板供電 IC 故障或驅動問題,我們會透過實際拆機與測試軟體逐一排查,不盲目更換零件。

💰 顯卡晶片更換的費用大概多少?

費用會依晶片型號、修復工序與配件而異,一般落在 NT$ 3,500~4,800 區間,實際會依機況報價。建議先提供型號與狀況,我們可免費初估。

🛠️ 顯示卡維修保固多長時間?

顯示卡維修保固:半年(比原廠90天多一倍延長保固)
且顯示卡晶片是更換全新品,並非原廠整修過的良品主機板

💾 筆電維修時資料會遺失嗎?

在進行筆電螢幕轉軸維修過程中,我們不會動到硬碟(SSD),只要硬碟本身正常,資料不會遺失。建議送修前先備份資料。

📦 外縣市是否提供宅配到府收件維修?

是的,我們提供 全台宅配與到府收件維修服務。您可以先將設備妥善包裝裝箱,透過下方的聯絡方式與我們聯繫,我們將協助安排宅配物流取件,最快可於 當日收件、翌日送回
若您不確定設備是否能維修,歡迎事先提供型號與故障狀況,我們將協助您做初步評估與估價。
✅ 點我加 LINE:https://lin.ee/htuOqoG

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電也出現了 黑屏、畫面顯示異常 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
