NVIDIA 顯示卡瑕疵?新製程顯示卡對比,DIE 標示的數字說明

NVIDIA 顯示卡晶片,歷經的瑕疵製程。從黑色的封裝膠,R版本的原廠維修,2009年後的白色封裝膠,一路改良的對比,解決反覆維修的說明。

歡迎分享文章

晶片再小產出都一定有身分證,所以看晶片上 DIE 所標示的資訊就能知道晶片的差異。

GPU 外觀的編號代表

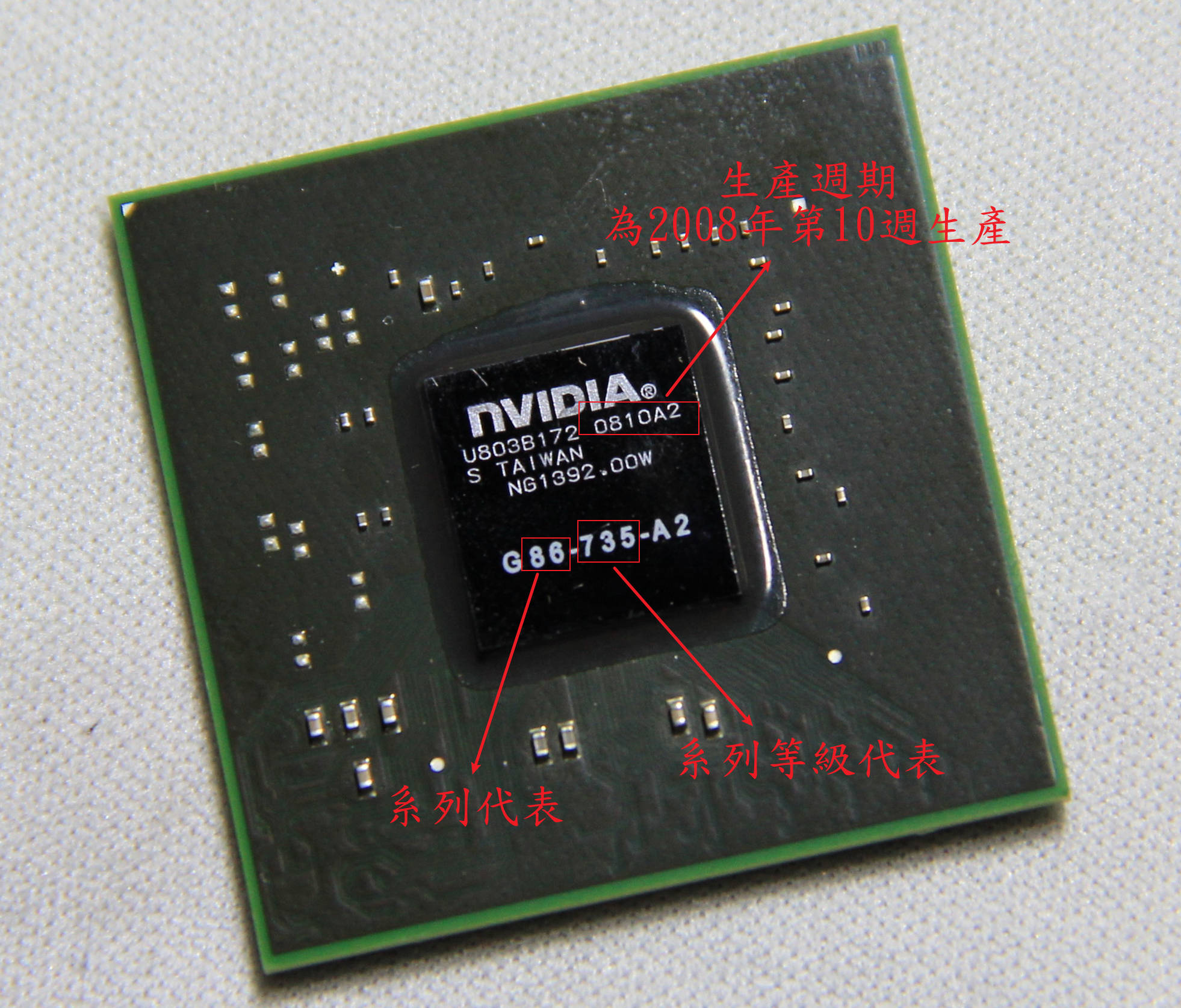

首先我們拿顆筆電的 GPU 晶片來說明,如下圖。

GPU 晶片上的字樣分析解說

但最重要的判別新舊製程是生產週期、封裝顏色、 R 版 共三種。不過 R 版晶片在 2011 年之後就不多見了(雷射雕刻的假貨也多)。

說明下我們統計生產週期的晶片:

  • 2008 年 之前都是瑕疵晶片(筆電獨立顯卡或整合橋)。
  • 2010 年 逐漸看到原廠維修過的GPU是 R 版顯卡的身影。
  • 2011 年 中就有多數的白色封裝的顯示卡晶片在市場上流通。

晶片的封裝改良

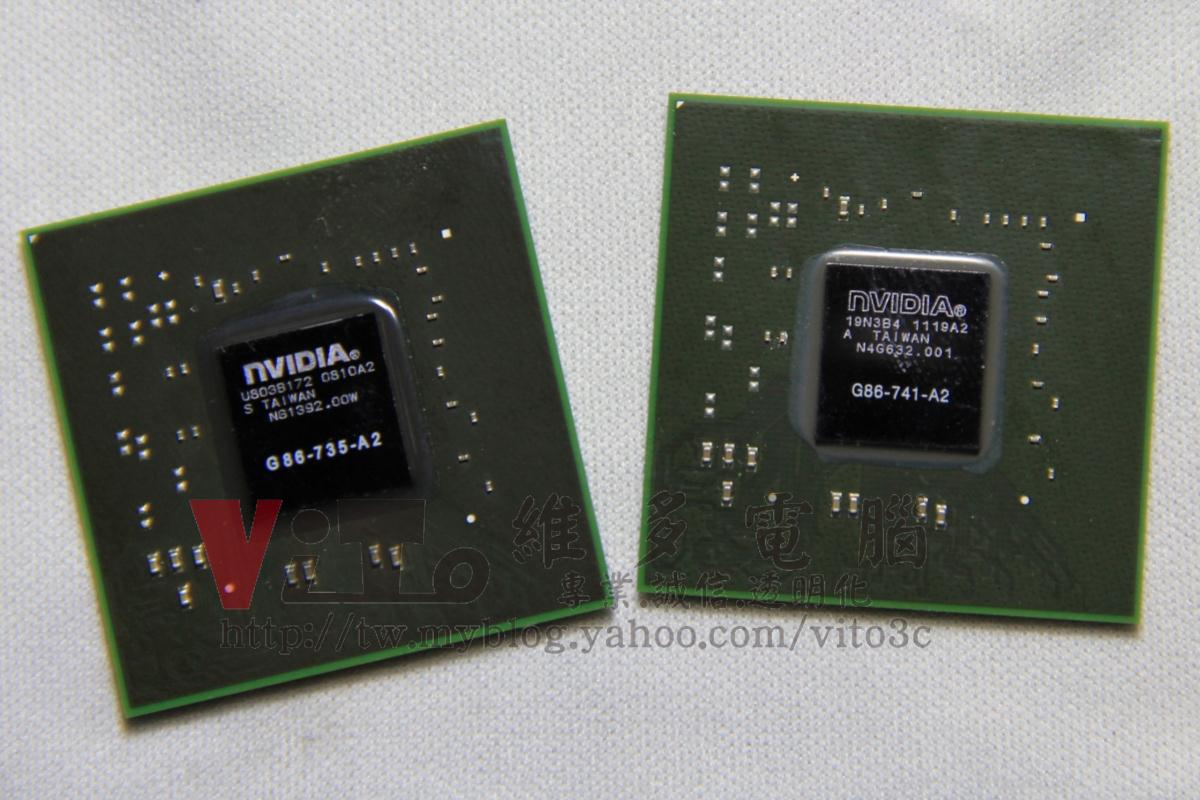

左邊與右邊的邊膠不同,左邊:2008年10週的舊製程晶片,黑色封膠多採用環氧樹脂;右邊:2011年19週的新製程晶片,白色封裝為日立的填充膠。

新舊顯示卡晶片改良封裝對比

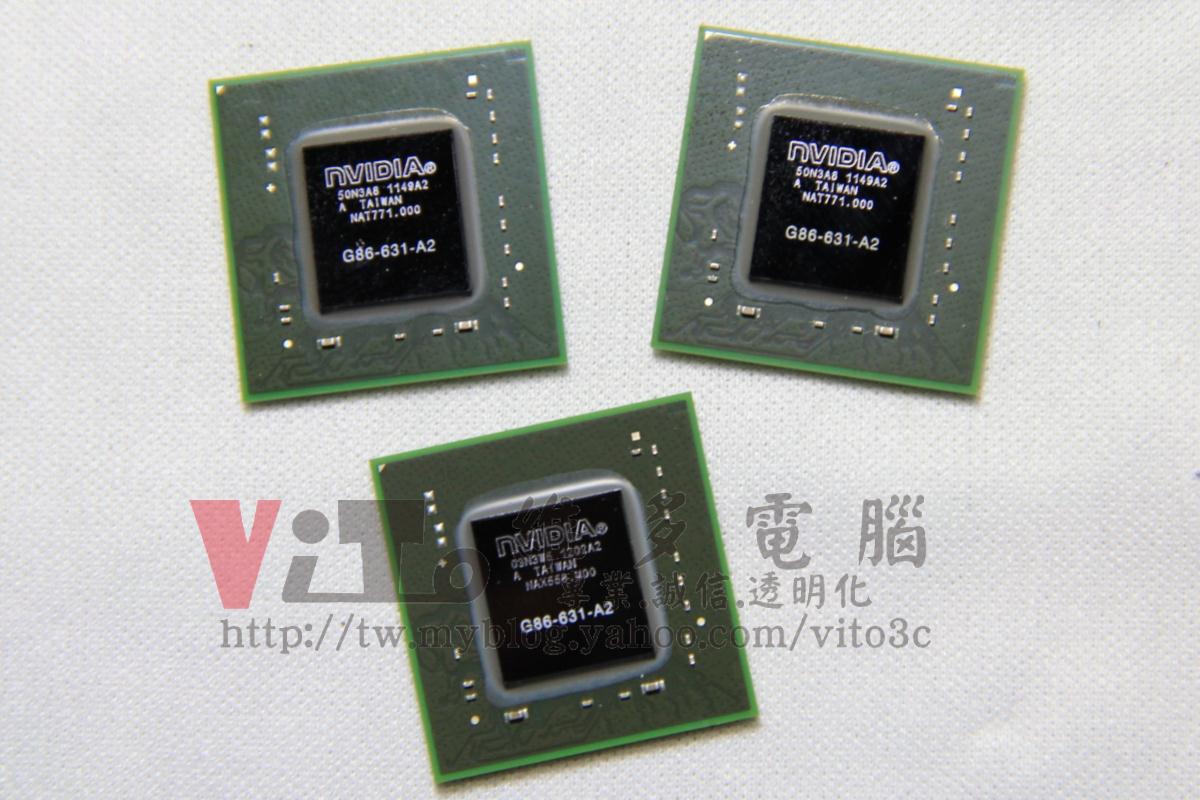

所以目前的年份來算,多數採用的都是白色封裝晶片,這些晶片相對穩定,且較少仿冒(雷射刻字)問題。

白色封裝顯卡

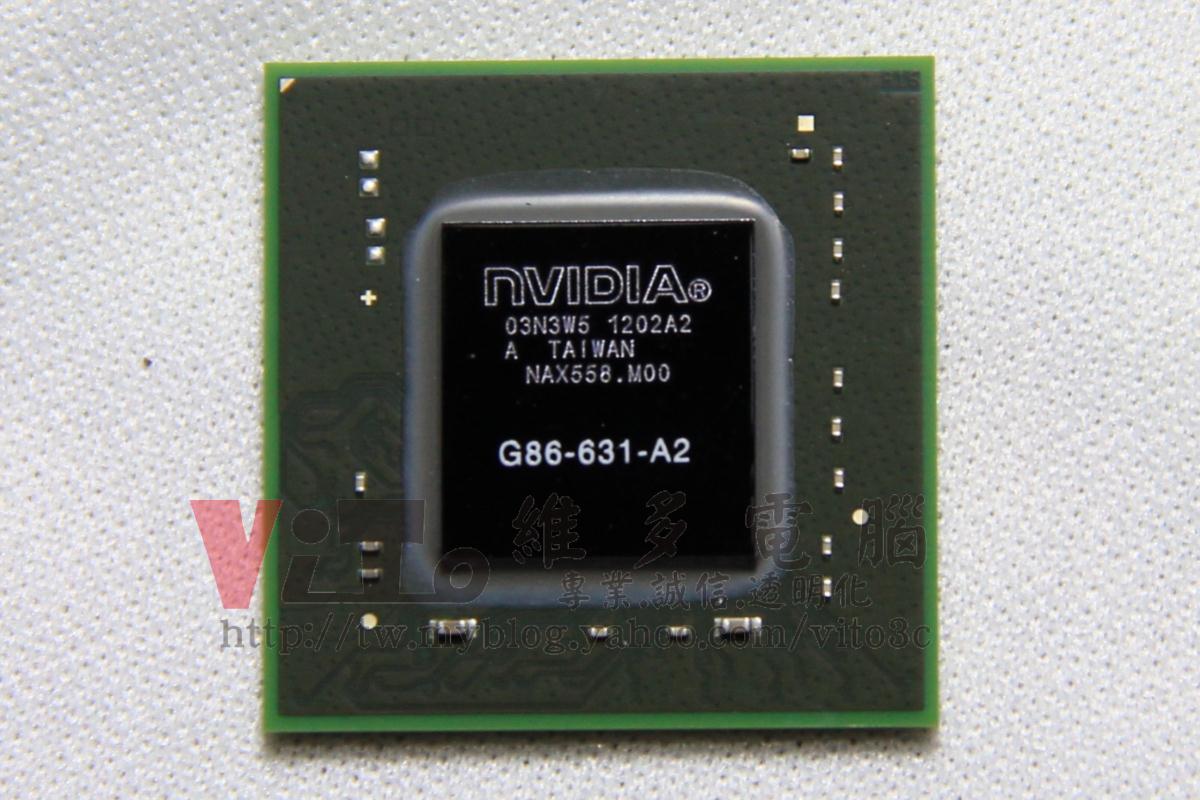

像目前常用的 G86-631-A2 NVIDIA 8400M、9300M 都採用2012年的生產週期了。

G86-631-A2 顯卡晶片為白色封裝

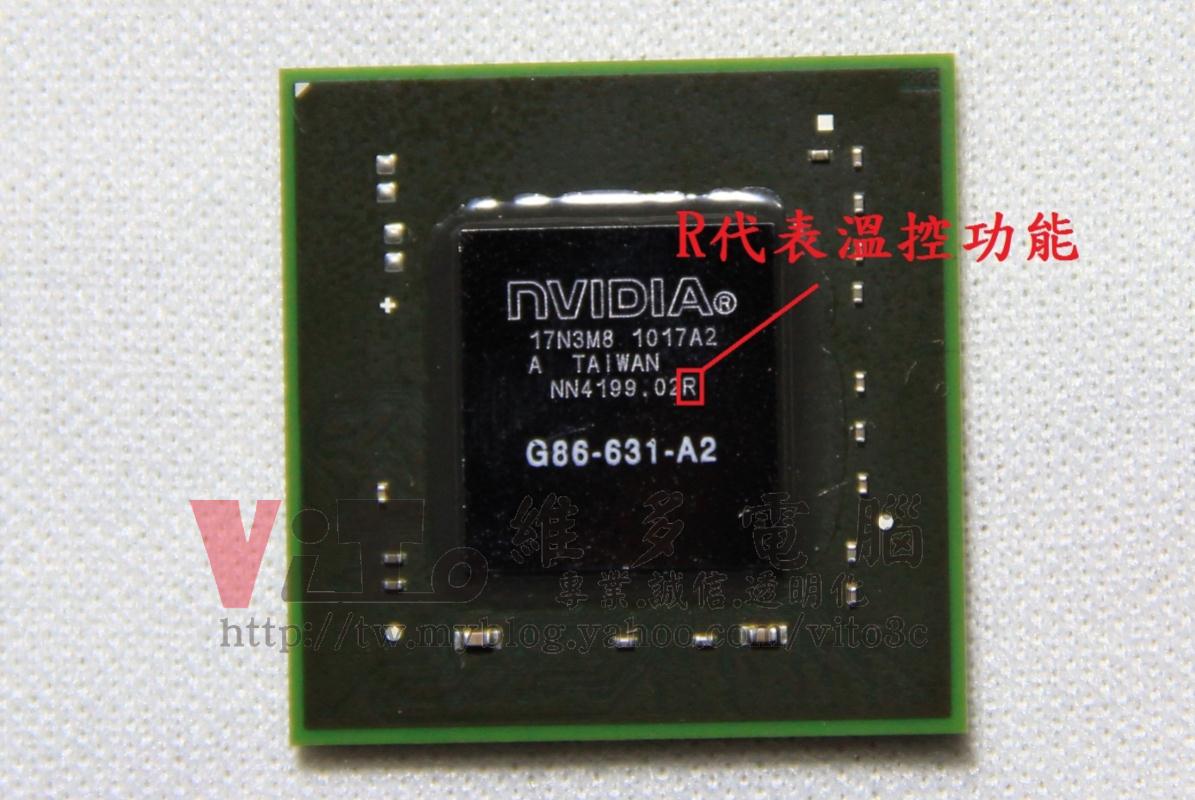

再來是 R 版的顯卡晶片,相同為黑色封膠,帶 R 字樣則是說明在後期有在生產的晶片(個人覺得 R 的字義應該是 Repair 的 R)。

NVIDIA R版顯卡

R版晶片簡單的說應當屬於第一批的在2008年後產出的晶片,目前可能僅剩少數,所以仿冒(雷射刻字)問題也較難判定真假。

R版晶片的代表文章:有回原廠修過V3700的機種都是換R版晶片~請點我

為何白色封裝材料變成主要代表?

更換白色封裝的顯示卡晶片後的返修率極低,且從 2009年 起新款機種上的幾點都採用白色封裝製程就不難看出端倪!

  • NVIDIA GeForce 9600(代號G98)以上的晶片組
  • NVIDIA MCP77、MCP79 整合橋晶片(南橋+北橋+顯示卡)
  • Intel Arrandale CPU 2010年 (第一代)

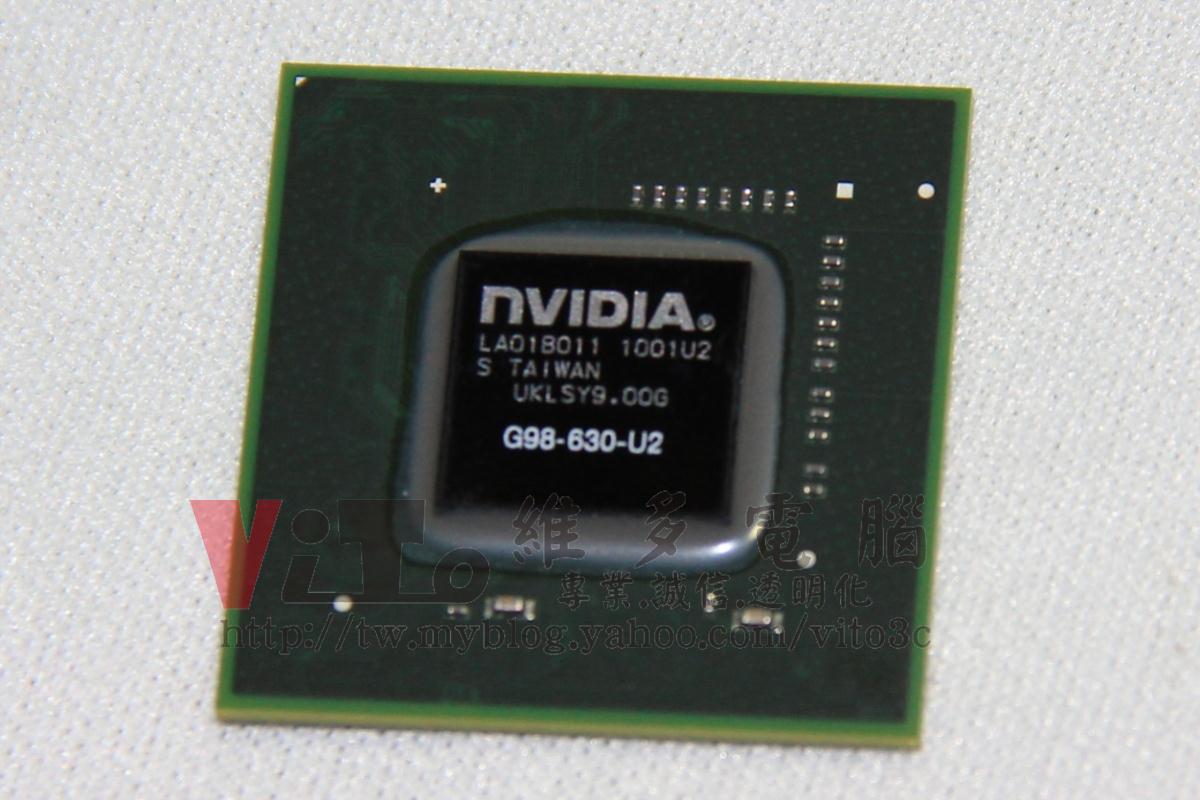

NVIDIA GeForce 9600(代號G98)以上的晶片組,如下圖。

NVIDIA G98-630-U2 白色封裝膠的製程

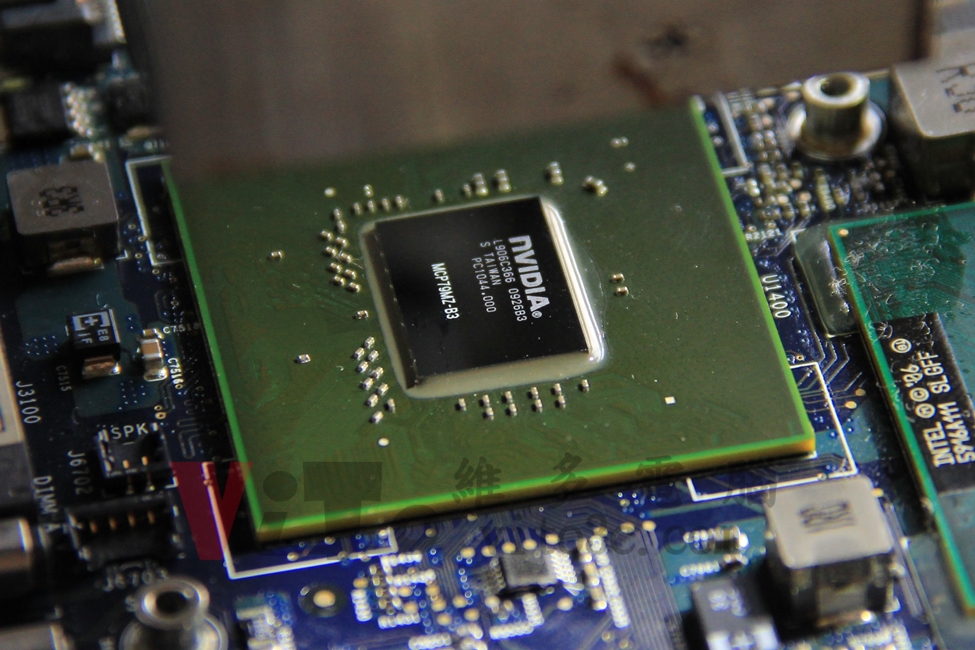

MacBook 2009 A1181 小白機的整合橋晶片組,如下圖。

NVIDIA MCP79 白色封裝膠的製程

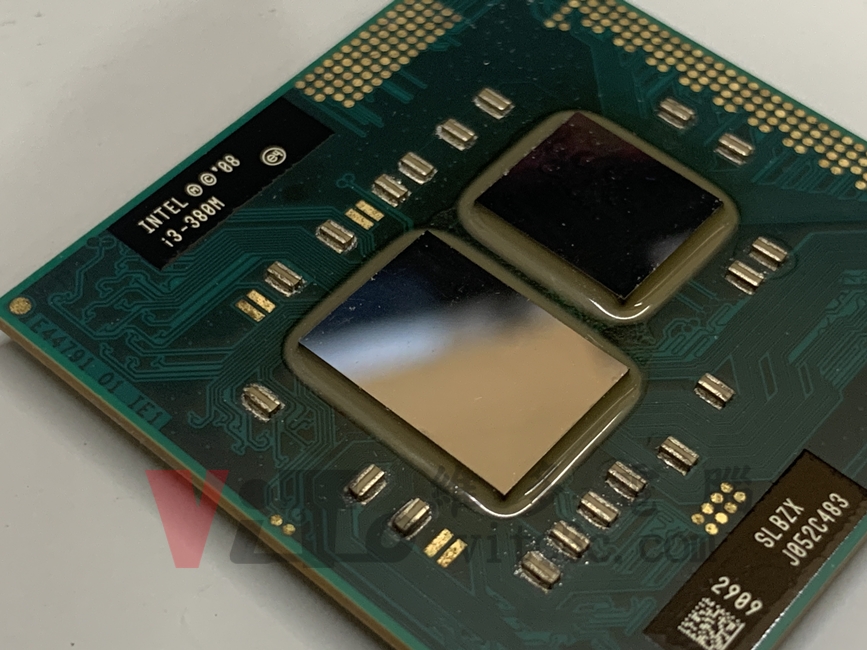

Intel Arrandale CPU 2010年第一代 i3-380M,如下圖。

i3-380M 白色封裝膠的製程

以上連 CPU 都是採用此白色的材料作為封裝。

總結

維修 GPU 認明新製程的顯卡,使用壽命才會久!而我們更換 NVIDIA 新製程的顯卡,對於顯卡的保固就是半年,而原廠僅能更換「良品」、「良板」無法對比。且良品也是更換到舊製程的 MXM 顯卡、主機板,原廠才保固 90 天,維修價格也相對驚人。

當然也不是每一家都幫你更換新的晶片,想知道內情?點我看 詳細獨家拆解 GPU 的內部構造
