本篇從一台被維修過顯示卡的 ACER 5820TG 來介紹通病故障該如何正確處理，對比我們施工以 BGA 焊接全新顯示卡晶片、去除引發災情的墊片，以改裝訂製銅片的差異解析。

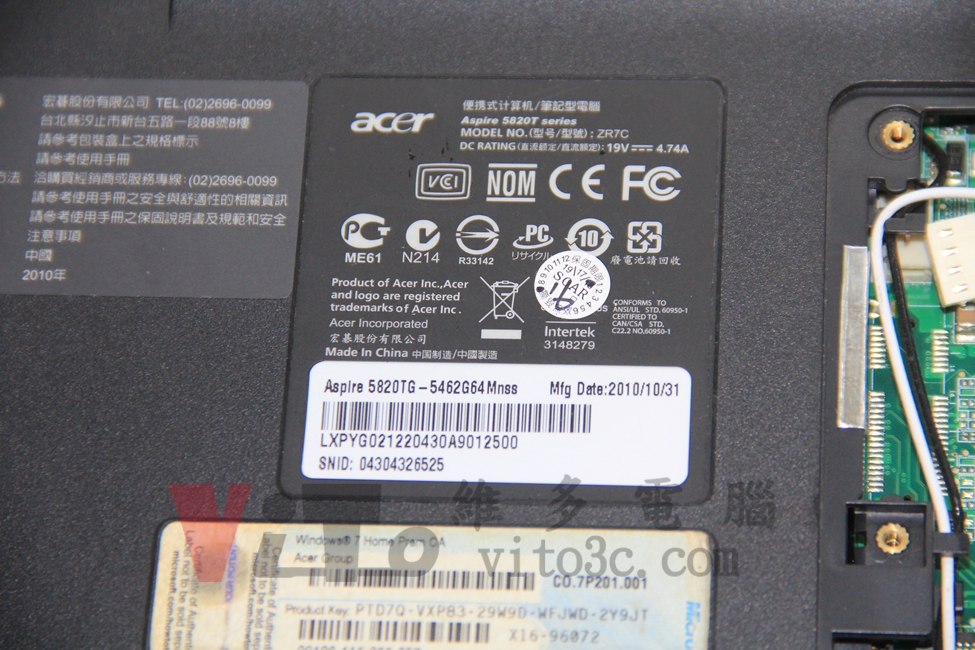

品牌型號：宏碁 ACER Aspire 5820TG
故障問題：開機沒畫面、使用獨立顯卡無法開機、突然斷電、自動關機
維修流程：更換顯示卡晶片
保固維修處：半年
客戶：彰化市自送自取
開機異常狀況
由於客人是自送自取，筆電因進入作業系統時黑屏，有送其他業者維修過顯示卡，但保固僅有三個月，使用約半年顯示卡又再次故障。我們測試的情況是開機黑屏、沒畫面顯示。
可能是 BIOS Graphic mode 的設定為 Dynamic，我們將 COMS 電池移除恢復預設值後在 Switchable 的狀態下，開機有畫面，但進入作業系統時會黑屏。
造成顯示卡故障的最大元兇！
先瞭解造成顯示卡故障的最大元兇之一「矽質導熱墊片」，這確實是一場當年許多筆電常見的「ATI 與 AMD 顯示卡、北橋晶片的災情」。三張圖帶你理解散熱失效！
早期散熱器通用於相似機構的筆電上，如「4745G 與 4820TG」、「5745G 與 5820TG」，其中5745G 的顯示卡為 NVIDIA GT330M / GT420M，ATI 與 NVIDIA 顯示卡晶片完全不同，也代表尺寸、厚度、高度不同，但卻使用相同的散熱器！🔥
由於原廠為了彈性容忍散熱器與晶片表面之間的公差（間隙），通常會採用矽質導熱貼片填充，但這種貼片屬於消耗性材料，使用久了容易老化、導熱效能大幅衰退，導致在散熱器與晶片的接觸結構上存在設計瑕疵。
📎 延伸閱讀：BGA 晶片故障的幫兇之一？導熱貼片的濫用。
為何前業者維修後顯示卡用不久？
前業者顯示卡更換後保固三個月，為什麼用不到半年又再故障？我們拆機檢查發現以下問題。
1. 未更換導熱貼片
當我們理解到 4745G、5745G、4820TG、5820TG 這幾款散熱器都相同，但區分為搭載 NVIDIA 及 AMD 顯示卡，在不重新生產散熱器的情況下，採用矽質導熱墊片來彌補間隙就是一個有效節省成本的做法。

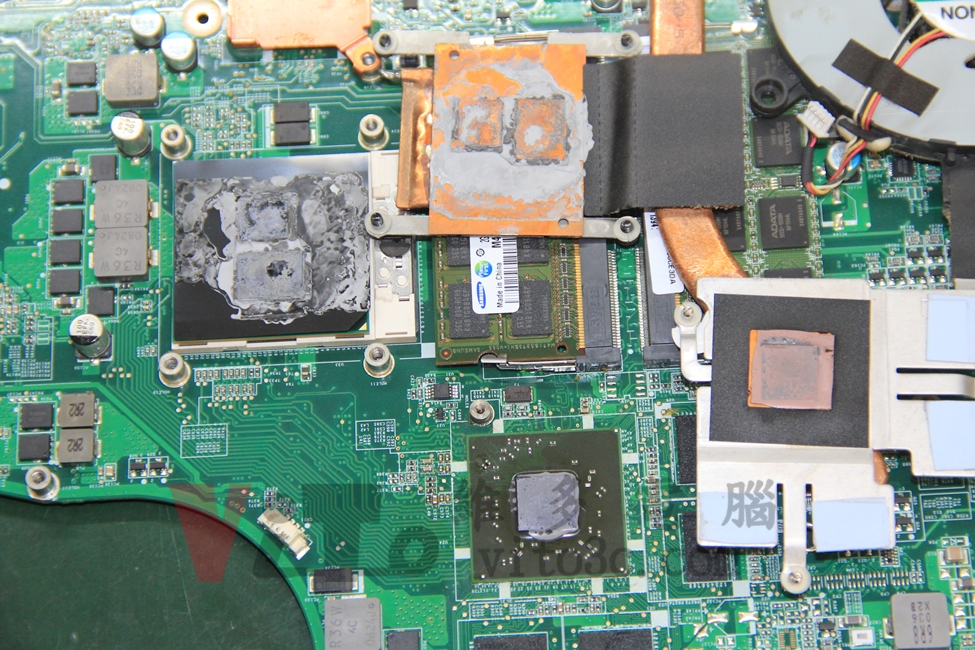

CPU 原廠的散熱膏沒有去除掉舊的來換新，僅塗抹新的就裝上了。

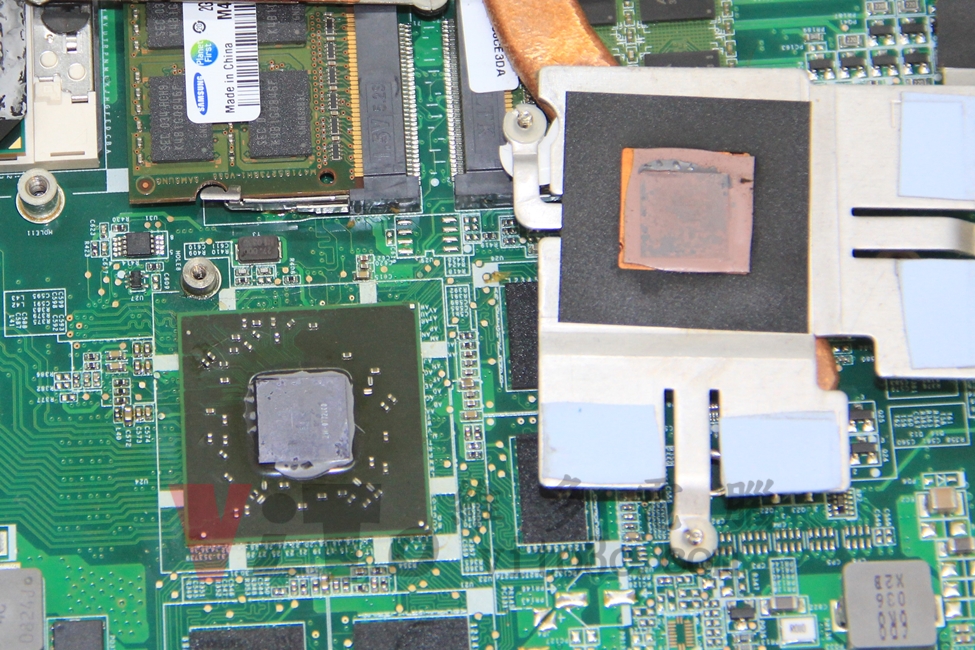

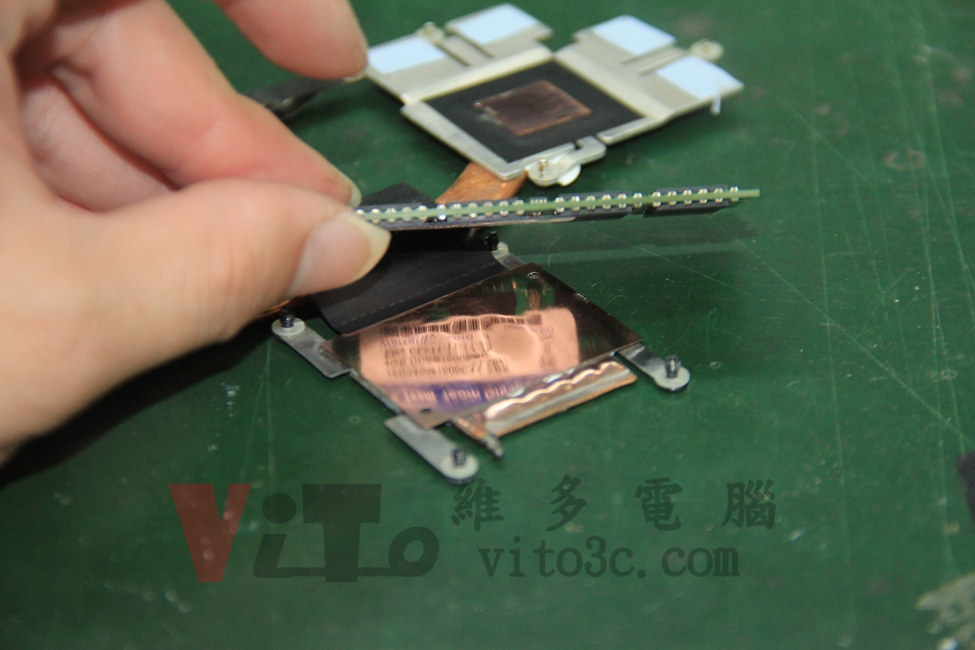

下圖會看到造成顯示卡故障的「原廠導熱墊片」沒有更換，僅塗抹散熱膏後就裝上。
2. 顯示卡晶片外觀看起來不是全新品

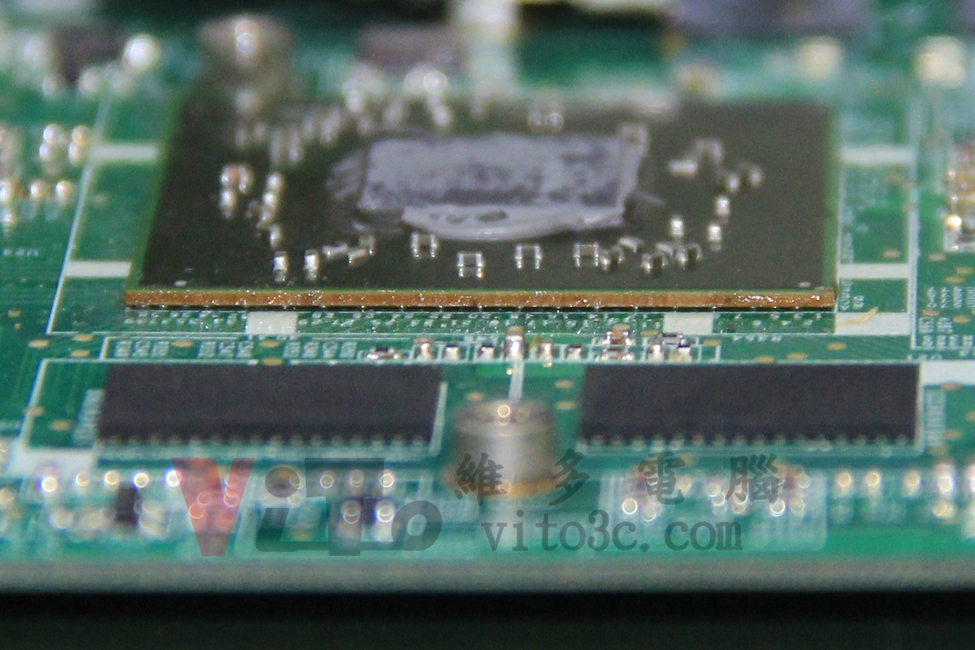

我們從側面查看顯示卡晶片的邊緣，會發現有助焊劑的殘留及發黃的情況。
將原圖放大後明顯看到這顯示卡晶片的顏色，不像是更換新品。以下我們更換全新的顯示卡晶片來對比就知道差異！
BGA 焊接更換全新的顯示卡晶片4大步驟
1️⃣ 拆除故障的顯示卡晶片
以 BGA 焊接設備，加熱拆除故障的顯示卡晶片。

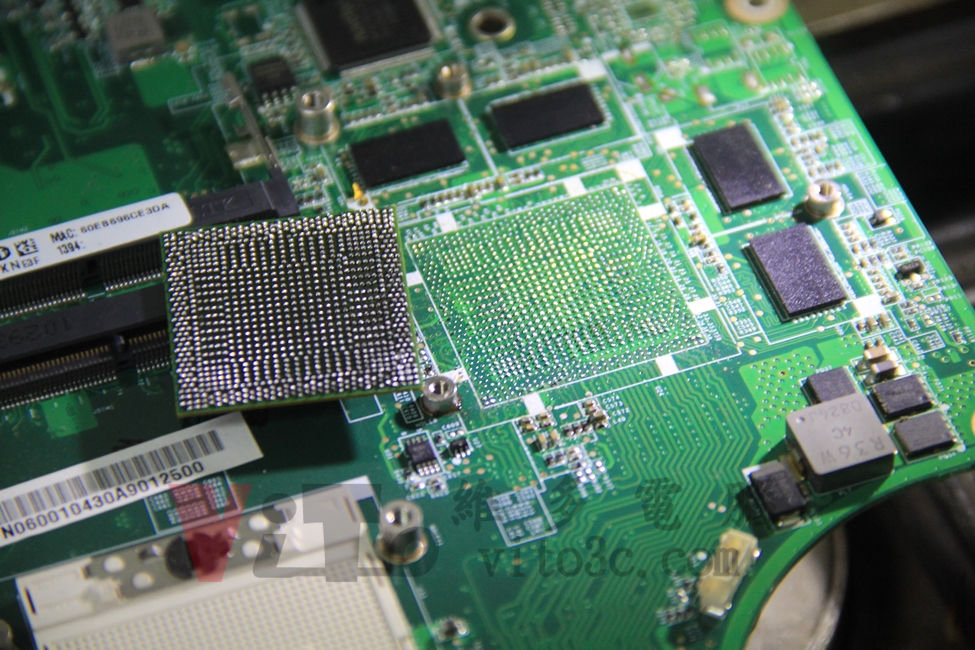

2️⃣ 觀察晶片拆除後的焊點狀況
解焊後檢查主機板是否掉點、起泡、等異常，圖中為主機板及晶片底部都有殘留的錫球與焊錫。中心稍微黃黃的是助焊劑的殘留。

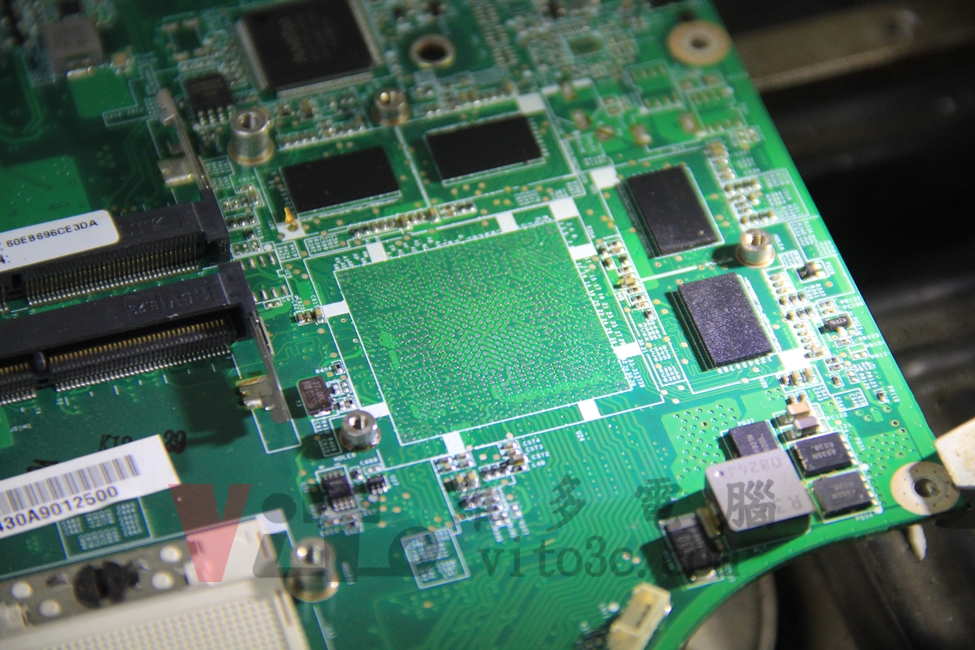

3️⃣ 清理主機板殘留的焊錫
清除主機板上殘留的焊錫，才能平整放置新晶片並準確對位，確保焊接成功。
BGA 焊接需要溫度與時間曲線設定恰當，過高的溫度會降低晶片內阻抗、壽命，因為再高的溫度都能讓焊錫達到熔點，設定得宜就不會有問題。
4️⃣ BGA 回焊顯示卡晶片
將晶片對位完成，均勻塗抹上 BGA 專用助焊劑，開始跑溫度曲線來回焊新的晶片。
BGA 焊接影片教學：2011 年土砲 BGA 比賽第一名，大陸論壇比賽我們錄成教學影片。
顯示卡維修不同業者一對比就知道！
顯示卡因為導熱墊片的緣故都已經老化了，更換全新的顯示卡晶片本是必要之事。以下我們來比較看看新舊顯卡差異，前業者保固 90天 卻使用不到半年又再次故障，後來找我們維修。沒更換全新品的顯示卡為範例，來做新舊晶片的對比讓你一目了然！
顯示卡晶片正面僅能比對顏色深淺

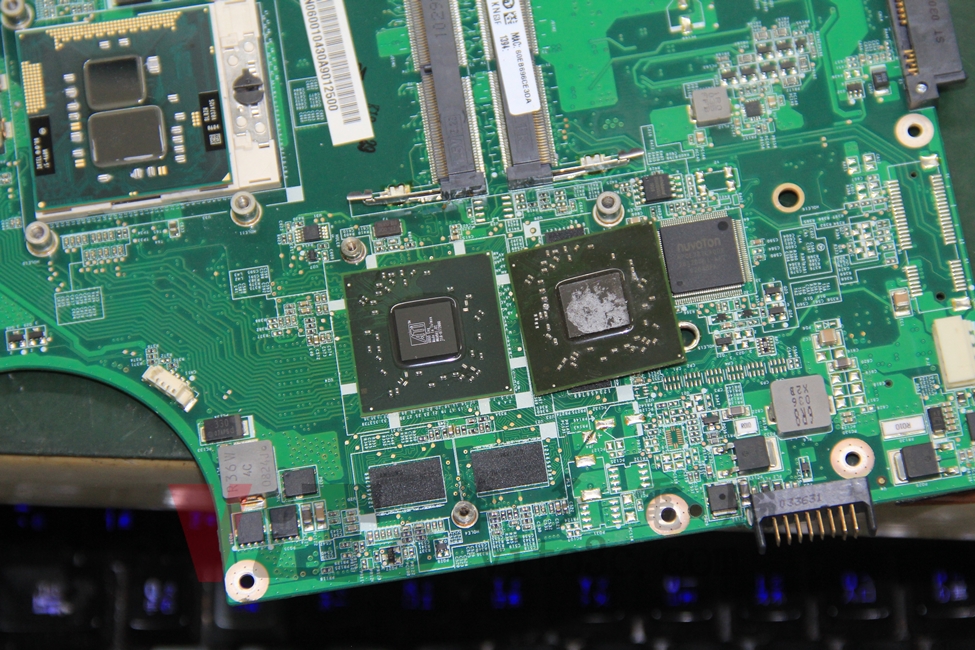

我們更換的全新顯示卡晶片，🆚重植過的晶片顏色對比！

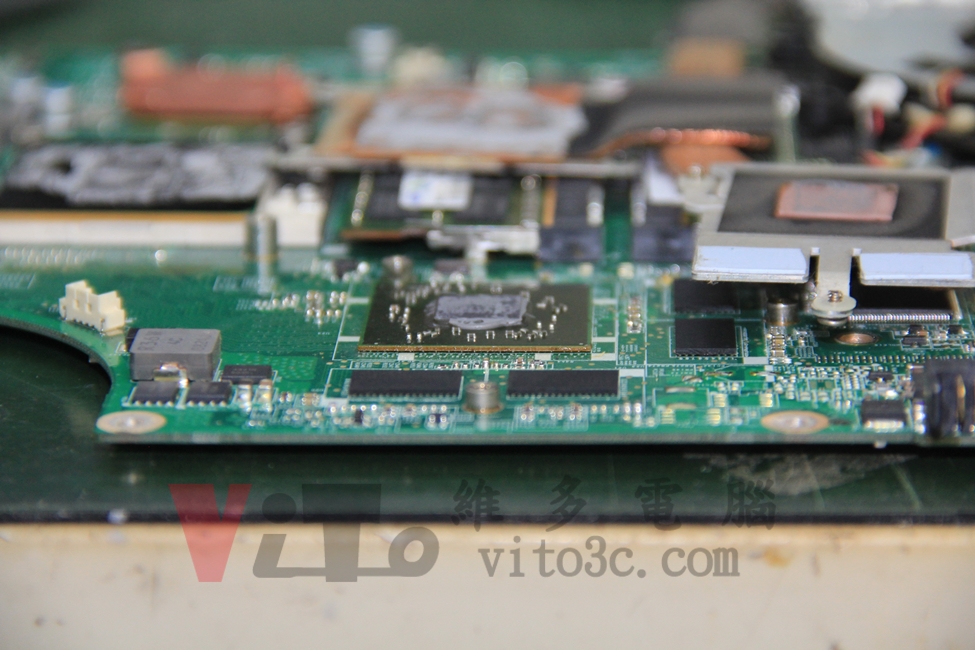

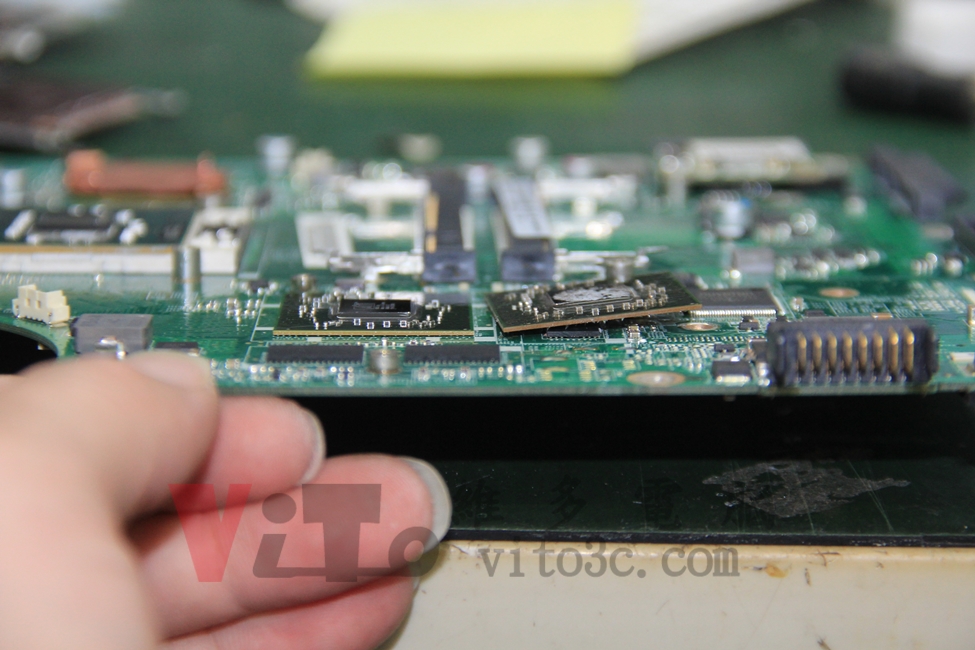

側面可以看出晶片加熱多次後的發黃情況
從正面很難看出到底有沒有更換，下圖帶你從側面來看就知道什麼情況！
所謂「加熱多次」意指，以拆機晶片或原晶片重植回焊的方式：解焊晶片→除錫→植球→回焊晶片，需經過 加熱4次 的工法製作。若晶片已長期受高溫，又再多次加熱，晶片的 IC 基板的玻璃纖維層就會有明顯黃化的問題。
圖片右邊就是加熱多次的顯示卡晶片，可以看到 BGA 晶片的基板邊緣受熱多次顏色發黃。左邊為我們所更換的全新顯示卡晶片。
慎選店家真的很重要。不論是使用殺肉晶片還是重植再回焊都絕對能用，但壽命一定很短！
散熱器清潔與散熱膏更換

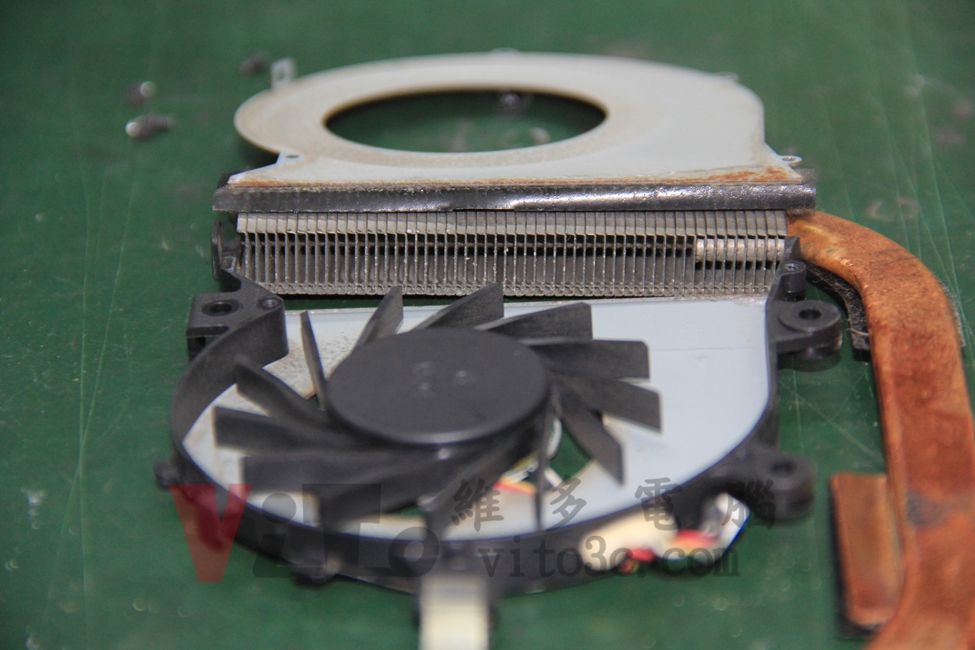

在筆電維修過程中，散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理，避免過多灰塵進入室內工作環境，保障室內清潔並確保維修效果。
其實半年內很難累積了這麼多灰塵，明顯上家業者沒有特地清理散熱器！

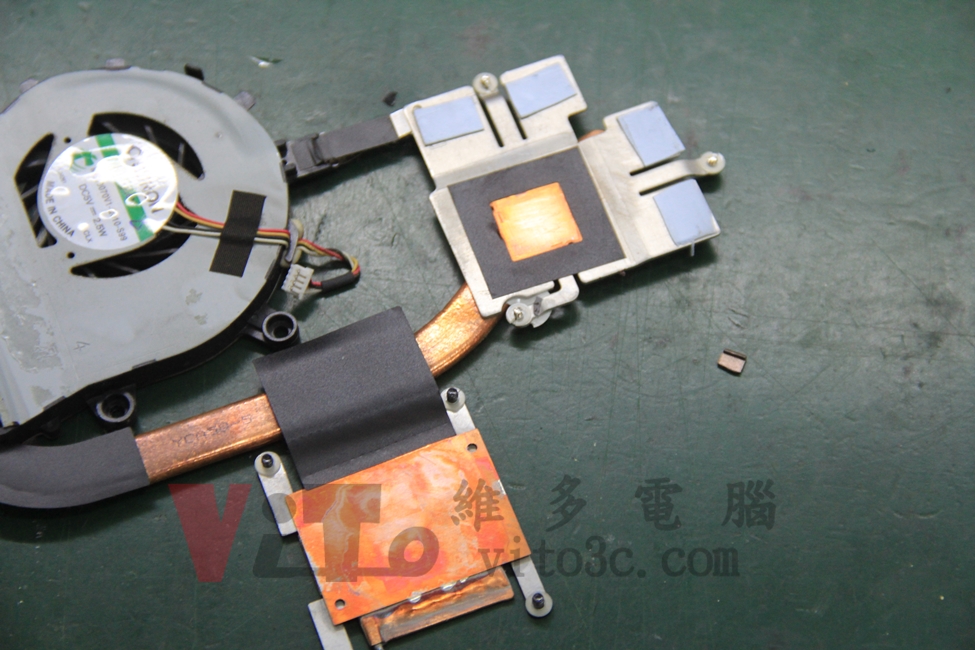

散熱器接觸面清潔與去除氧化物
將散熱器接觸面已乾掉的散熱膏清理掉，小心處理配合無塵布就不會造成刮痕。
將接觸面的氧化物去除，銅的表面量得像鏡子一樣可以反射記憶體上的規格貼紙。
散熱膏更換與顯示卡銅片改裝來解決通病
我們會拆除原廠使用的 矽膠導熱貼片，因其為消耗性材料，導熱效能會隨時間下降，長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片，加強導熱效率，實測與原廠貼片相比，最高可降低溫度達 20 度！

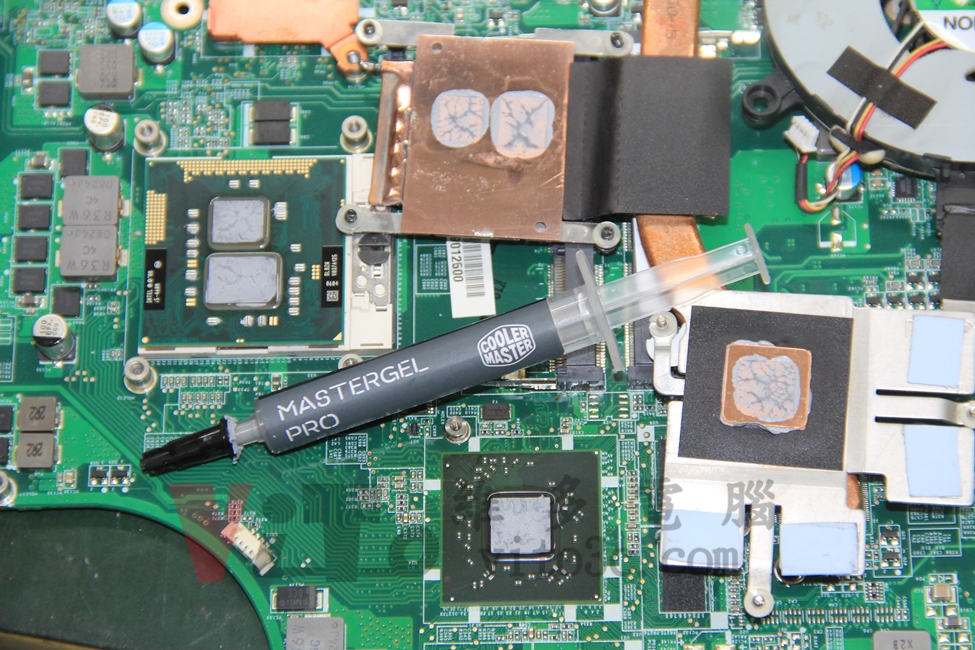

散熱膏部分，我們選用 CoolerMaster MasterGel Pro 長效型導熱膏，並於顯示卡與銅片接觸面 雙面均勻塗佈，搭配改裝銅片使用，可有效提升散熱效果，且無須擔心像墊片一樣失效或老化。
開機測試與溫度監控

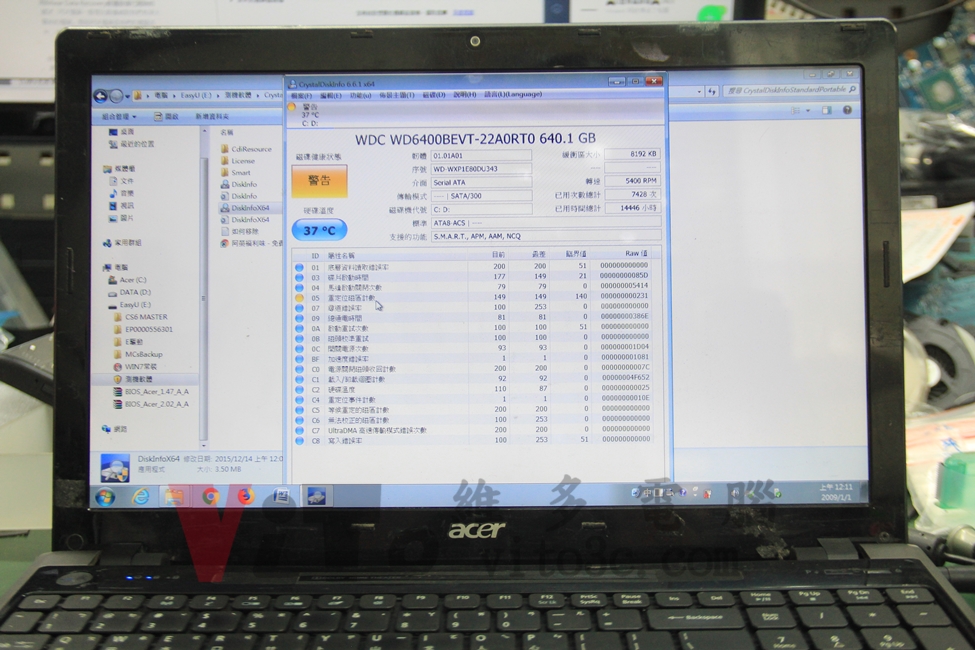

開機測試，但因速度有點慢，一併當客人測試看看硬碟是否有問題，以 CrystalDiskInfo 8 測試發現硬碟有 05 警告問題，後續請客人要備份資料與更換硬碟的相關建議！
最終測試無誤，完修交機。
故障災情的重點整理
- 受災筆電型號：ATI 顯示卡 4745G、4820TG、5820TG；NVIDIA 顯示卡 5745G。
- 讓顯卡過熱的導熱墊片：改裝「銅片+散熱膏」，高效導熱又沒有消耗品問題！
- 老化故障的顯卡：務必更換全新顯示卡晶片！
- 散熱器詳細清潔：多花10分鐘拆開散熱器做灰塵清理！
維修總結
整理一下重點 顯卡沒更換新品、未更換導熱墊片、散熱膏與灰塵 沒有妥善處理！
筆電維修主要是各家做法不同，也可能是業者再找第三方代工，對於維修的手法不知情，細節上無法妥善解決通病災情。且我們不是爆料公社，修理好並解決通病才是重點。
我們以原廠做不到的事來修復筆電
1. 用料實在：原廠無法更換全新顯示卡晶片，僅幫你更換良品主機板。
2. 解決通病：原廠用的「導熱墊片」是通病，即使花大錢回原廠也不會改用銅片，就連上述外修業者都不見得幫你改裝銅片了。
慎選維修方式與店家，才能真正省下時間與金錢，延長筆電壽命。
🔧 上述這幾台筆電黑屏算是通病的災情嗎？
是的，我們多年來維修超過上百台 ACER Aspire 4745G、5745G、4820TG、5820TG 等系列筆電，普遍出現「黑屏、破圖、解析度錯誤」等症狀，多半與原廠使用矽質導熱墊片導致晶片過熱老化有關。
⚡ 這幾台顯示卡維修後，還會再次故障嗎？
不會，我們已針對原廠設計缺陷進行結構優化，包括散熱器全面清潔、改裝銅片、重新更換散熱膏、全新顯卡晶片更換，就是要解決通病避免再次故障，並通過高溫 Burn-in 測試確保穩定度，且顯示卡散熱變得非常好。。
🔥 顯示卡晶片可以重植就好，為什麼要更換新的？
重植或更換拆機品雖可短暫恢復功能，但老化晶片內部阻抗不穩，使用壽命極短。我們建議直接更換全新晶片才能真正解決問題，提升使用壽命與穩定性。
💻 顯示異常一定是顯示卡壞掉嗎？怎麼判斷？
不一定，有時可能是螢幕排線、主機板供電 IC 故障或驅動問題，我們會透過實際拆機與測試軟體逐一排查，不盲目更換零件。
💰 顯卡晶片更換的費用大概多少？
費用會依晶片型號、修復工序與配件而異，一般落在 NT$ 3,500～4,800 區間，實際會依機況報價。建議先提供型號與狀況，我們可免費初估。
🛠️ 顯示卡維修保固多長時間？
顯示卡維修保固：半年（比原廠90天多一倍延長保固）
且顯示卡晶片是更換全新品，並非原廠整修過的良品主機板
💾 筆電維修時資料會遺失嗎？
在進行筆電螢幕轉軸維修過程中，我們不會動到硬碟（SSD），只要硬碟本身正常，資料不會遺失。建議送修前先備份資料。
