Acer 4736ZG 加熱拆除NEC Tokin 0e907 超級電容外殼,內部有燒灼變質的痕跡 放大圖

Acer 4736ZG 突然斷電重啟?故障通病、鉭電容改裝實例(示波器測量詳解)

本篇案例來自屏東羅小姐寄件維修的宏碁筆記型電腦,客戶會在進入作業系統時斷電重啟的故障問題。因找到我們許多筆電維修實例,而找我們協助處理。我們將其寫成一篇以示波器測量故障問題的文案。

歡迎分享文章

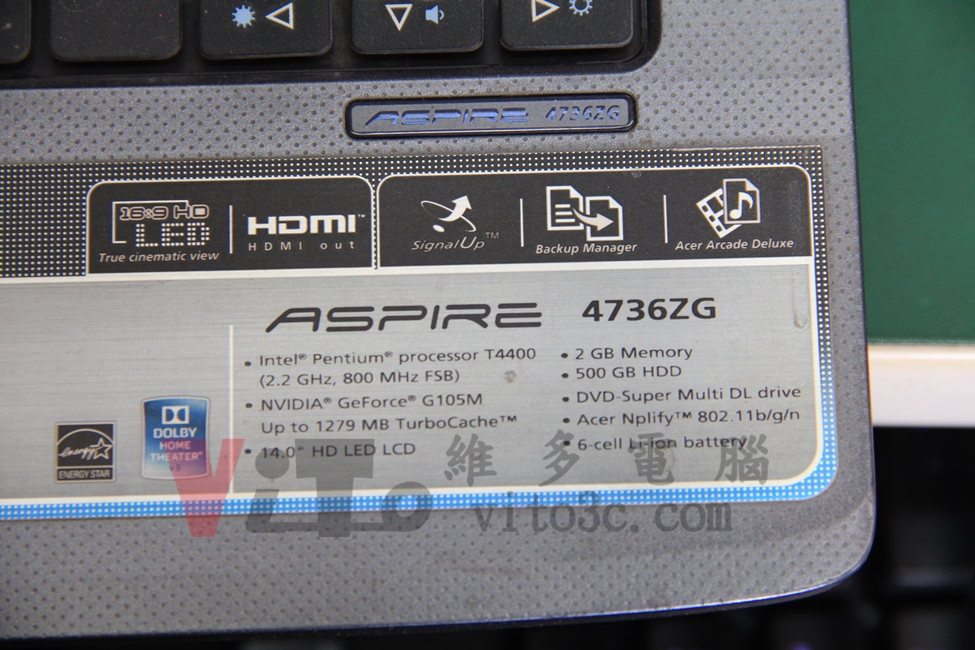

Acer 4736ZG 正面型號標籤

本篇案例來自屏東羅小姐寄件維修的宏碁筆記型電腦,客戶會在進入作業系統時斷電重啟的故障問題。因找到我們許多筆電維修實例,而找我們協助處理。我們將其寫成一篇以示波器測量故障問題的文案。該機型,底部標籤顯示完整型號為 Acer Aspire 4736ZG。我們將詳細介紹維修過程與處理步驟。

  • 品牌型號:Acer Aspire 4736ZG
  • 故障原因:開機無法進入作業系統,會突然斷電重新啟動
  • 維修方向:示波器測量 CPU 核心供電 NEC 大電容異常
  • 客戶:屏東 羅小姐

拆裝前檢測故障問題

看一下主角,開機後的樣子,會在 正在啟動 Windows 時突然就斷電重新啟動,且一直反覆而無法進入作業系統的情況。

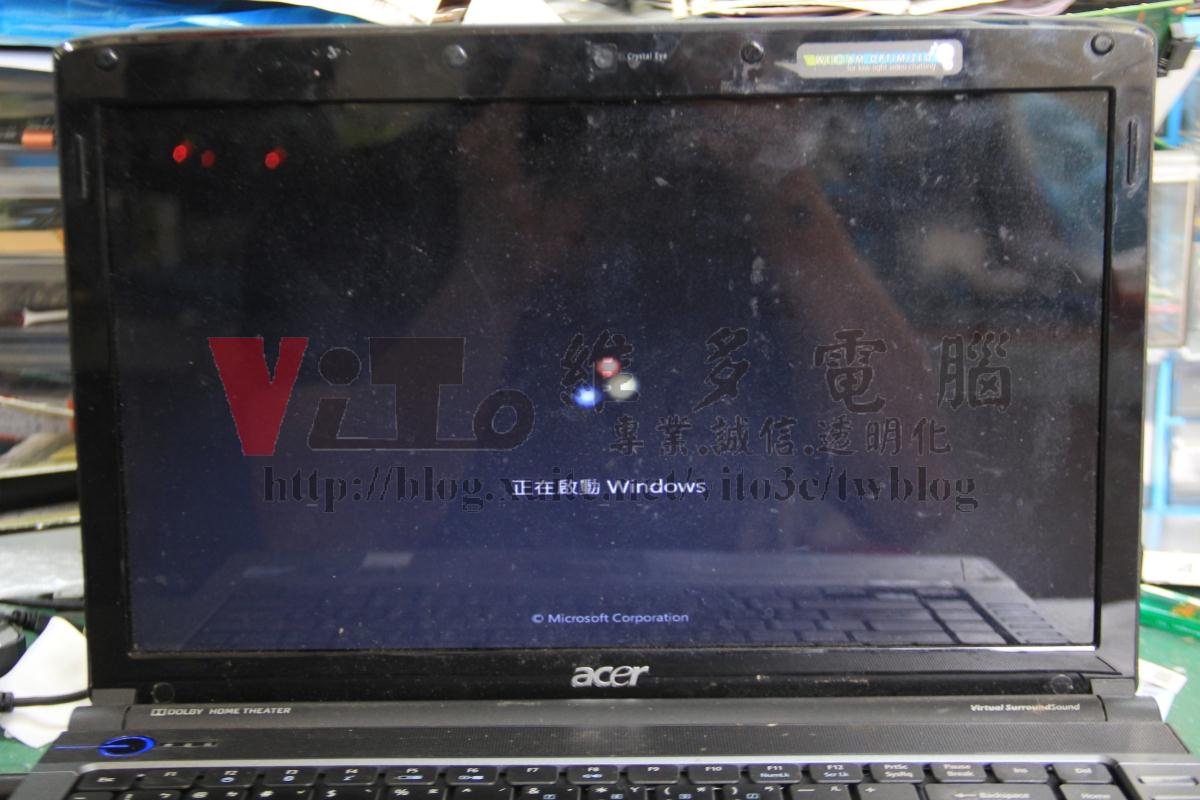

Acer 4736ZG 正在啟動 Windows 時突然就斷電重新啟動

常見的故障現象分析

初期故障

  • 多開關幾次可以開機成功,但會不定時斷電重新啟動
  • 在系統中使用量大,就斷電關機或重啟
  • 進入作業系統時,突然就重新啟動

後期故障

  • 開機後,無畫面顯示
  • 開機在黑屏運行一段時間後,強制關機再開啟,有可能開機成功
  • 開機後,幾秒鐘出現電源燈熄滅後,又再亮起

此機顯卡為新製程顯卡(白色封裝的改良型晶片說明),原則上相當少有在3-4年內故障的問題。

但散熱器常見到導熱墊破裂情形,若維修者有去改良顯卡導熱問題,短時間不會有顯卡故障問題,我們則是維修的每一台都是改裝訂製厚度的銅片,讓顯示卡散熱更好,也不會有消耗品的問題。

示波器測試

首先以示波器來測量 CPU 核心供電,在開機後的電壓鏈波,發現 CPU Vcore 波型有不穩定的情形,且負載量大時,容易造成高速運算異常或電源保護,導致出現斷電關機、重開機的情況。

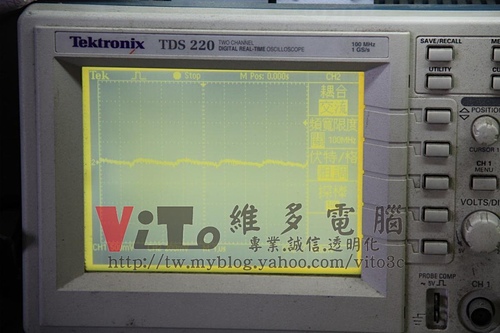

Acer 4736ZG CPU 核心供電位置以示波器測試波形

故障災情的零件:Proadlizer

Proadlizer 最早是由 NEC 開發的 晶片型導電高分子電容器(俗稱:大電容),因為1顆電容就包含了39顆大小的固態電容,既節省空間、線路佈局(Layout)方便、ESR 也可以達到 6m 歐姆甚至更低,灰雄厲害!

此電容本質不是不好,主要是針對 LOW ESR 及電路配置空間縮小來設計,給電源濾波的退耦(decoupling)使用。既然如此,像這麼好康的省錢神料,各大廠家絕對不會錯過。

Proadlizer 電容替代方案圖,圖中表示39個電容等於1個 Proadlizer

只有這個零件會這樣嗎?

我們知道有兩個品牌!NEC Tokin 和NCC(Nippon Chemi-Con)的大電容都有毛病與災情。想瞭解更多關於 NEC大電容始末嗎?歡迎看看維多解密。

而多數筆電採用的 鉭電容(固態電容)MLCC 共用的機種。就不曾有斷電關機或重啟故障的情況。但採用大電容的機種,使用時效達一定時間出現上述的初期故障,就表示大電容可能容值降低、內部變質問題,導致 CPU 核心供電不穩定的情形。

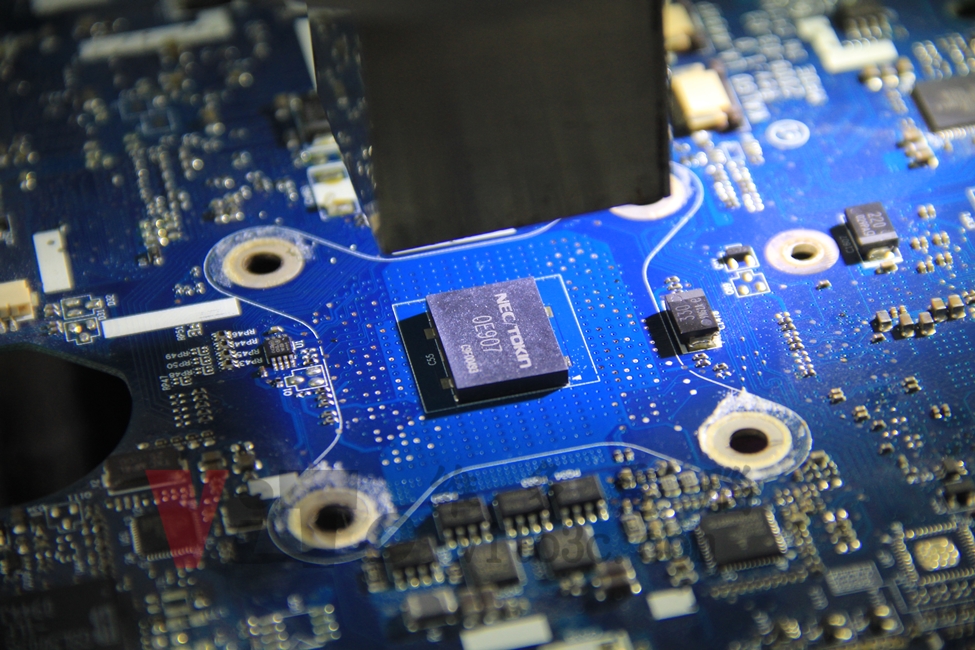

BGA焊接,拆除NEC大電容

解焊 NEC 大電容,此電容剛好位於CPU座的正後方,要注意施工不當,會造成CPU座損毀導致主機板報廢喔!

Acer 4736ZG BGA 焊接移除 NEC 大電容

我們如何解決通病?

我們是改用鉭質電容(固態電容),來替代 NEC 大電容,安裝並聯 6 個相當於 330μF * 6 只 = 1980μF,比原本的 0E907 的 900μF 容量大了一倍,應當會穩定不少。

我們嚴選料件皆為日本製的電容,第一批採用 富士通,第二批 從此機開始 採用 三洋的 POSCAP,皆為日本製。

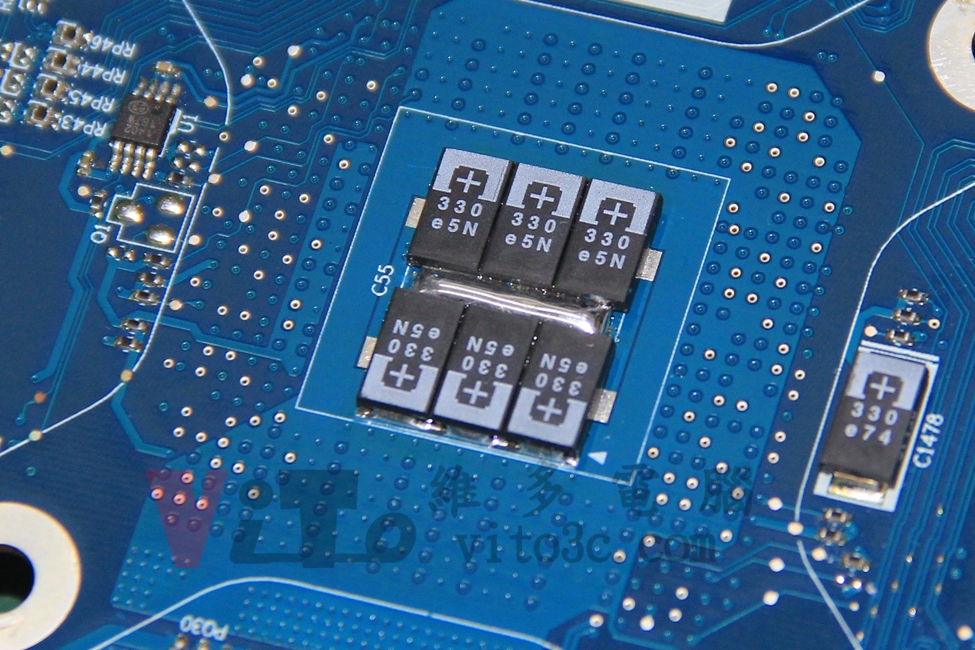

Acer 4736ZG CPU 核心供電改裝6個鉭電容

修復後再以示波器檢查是否穩定

輸出波型就接近穩定的直流鏈波!

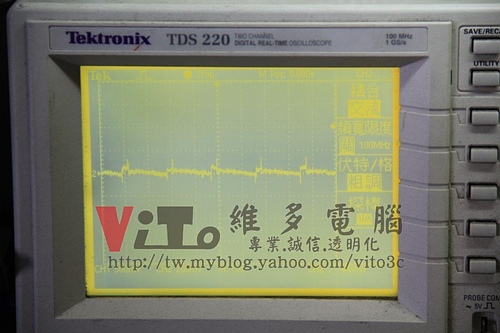

Acer 4736ZG 修復後示波器測量的波形非常穩定

散熱清潔與散熱膏更換

散熱器出風口鰭片灰塵清理

把整個散熱器拆開發現塞了滿滿的灰塵。仔細清理散熱器,出風口鰭片則透過高壓空氣清理卡在內部的灰塵。別害羞,我們對來說很常見!

Acer 4736ZG 散熱器多積了厚重的灰塵Acer 4736ZG 散熱器與出風口鰭片清理完成

顯示卡改裝導熱銅片

顯示卡主要是採用矽質導熱貼片,不能說不好,但是個消耗品就是個問題!所以我們改裝使用訂製是當厚度的銅片,雙面塗上散熱膏來做導熱介值,散熱效益、顯卡壽命都會大大提升!我們散熱膏採用 CoolerMaster PTK-L01。

Acer 4736ZG 散熱膏乾掉,顯示卡導熱貼片破裂Acer 4736ZG 散熱膏更換,顯示卡改裝訂製銅片,增加散熱

風扇軸心潤滑

磁浮風扇是可以將風扇拆下,進行清理與軸心潤滑,協助客人潤滑風扇軸心,來降低風扇故障、產生異音的機率,也是一個不可忽視的細節。也表示我們風扇很難找機會賣給客人😂。

Acer 4736ZG 風扇、散熱器、軸體拆解Acer 4736ZG 風扇軸心注入潤滑油脂的放大圖

穩定性測試

組裝完成後,我們會進行穩定性測試,使用燒機的 Burn-in Test 軟體和 HWMonitor 溫度監控工具,讓筆電在高負載運行的情況下持續運作。這樣可以確保維修與拆裝後,溫度控制良好並且穩定性達到最佳。

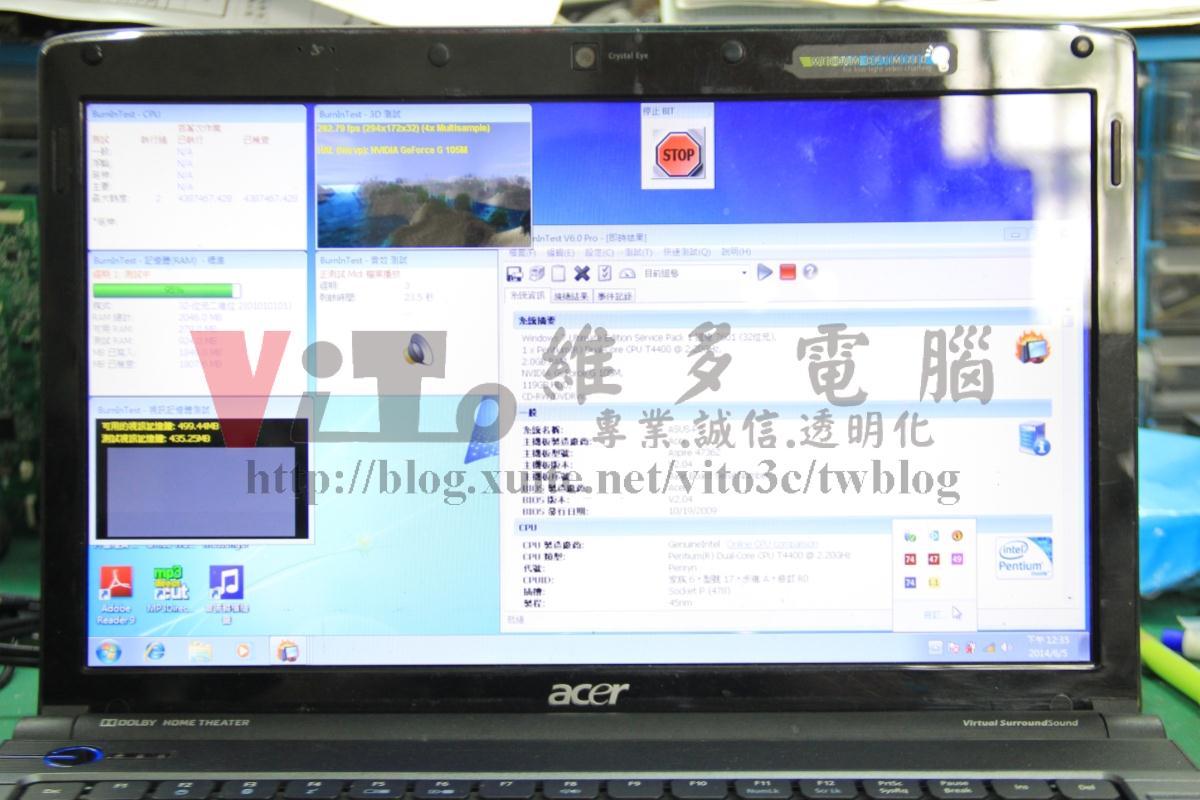

Acer 4736ZG 修復後執行穩定性測試,以燒機Burn-in Test和AIDA 64溫度監控工具
Acer 4736ZG AIDA 64 顯示CPU溫度約74度,GPU溫度約76度

🛠️ 維修保固多長時間?

這台修復後是保固半年,原廠僅保固90天。

請問這台這樣改裝後,還會在故障嗎?

不會,我們是為了解決通病而生,找出辦法來解決原廠無法做到的事,我們最久有遇過2015年修復後,使用到2024年還回來維修面板轉軸故障的客人。

宏碁所有筆電都有這種斷電重開的問題嗎?

沒有,僅有採用NEC大電容的機種才會出現此災情,若您的筆電並無採用此元件,就不會出上述問題,請放心使用!

維修總結

原廠無法解決通病:對此電容問題我們接到相當多客人電洽,「為何回原廠更換後,過 90 天保固後又發生相同問題」,原廠通常更換都是以「良品」來交換的你的主機板,並非以原板維修的方式來施做。

理解引發災情的零件:當你知道 NEC 電容的本質有問題,送修後沒改換其他零件,又再換了一樣 NEC 電容的良品主機板,那通病問題不是沒解決嗎?

改裝穩定無災情零件:所以身為外修業者,是以專業去解決各種難題,讓筆電修復後也要能用得久。盡力排除災情機種的通病問題,讓同樣的故障不要再次發生,老闆與客人共同受益,成就職人精神、雙贏局面不是很好。

各重細節處理到位:從 改裝電容的嚴選材料、顯卡導熱銅片、風扇軸心潤滑、全機清潔、再提供半年保固,用心處理。若你有遇過比我認真的,歡迎下面留言!

最後小弟身為鄉下來的非常手賤,遇到問題總是會想研究透徹,所以我們加熱來剖開大電容看看內部長怎樣。

Acer 4736ZG 加熱拆除NEC Tokin 0e907 超級電容外殼,內部有燒灼變質的痕跡Acer 4736ZG 加熱拆除NEC Tokin 0e907 超級電容外殼,內部有燒灼變質的痕跡 放大圖

建議您 聯繫我們 提供型號與故障描述,我們將提供更精確的報價和建議。

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電出現了突然斷電、無法開機等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
