ACER 5745G 顯卡破圖、畫面線條花屏、開機沒畫面,顯卡更換實例|台中、彰化筆電維修

ACER 5745G 畫面破圖、開機花屏?這台來自台中大甲的筆電案例,經檢測後確定是顯卡過熱導致晶片損壞!我們進行 BGA 焊接更換 GT420M 顯示卡晶片、清除老化墊片、改裝銅片,完整解決 ACER 顯卡通病問題!

歡迎分享文章

ACER 5745G 破圖畫面花屏?顯示卡過熱故障的通病又來了,本篇實例帶你看我們怎麼處理這台出現通病災情的 ACER 筆電。我們進行 BGA 焊接更換全新 NVIDIA GT420M 顯示卡晶片,搭配改裝銅片、移除老化墊片,完整修復災情!

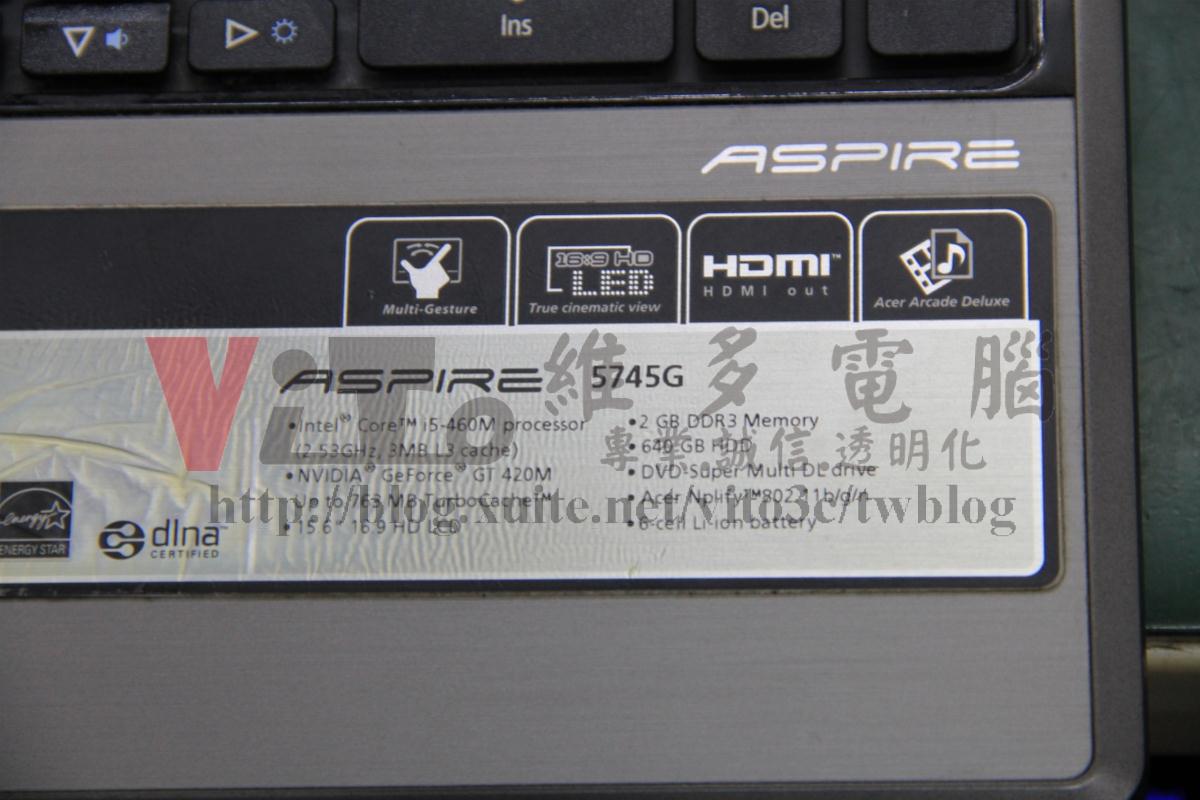

  • 品牌型號:ACER 5745G
  • 故障原因:線條破圖、顯卡故障破圖、不定時花屏、顯卡過熱
  • 維修方向:更換因散熱不良老化的 GT 420M 顯示卡晶片
  • 客戶:台中大甲寄件維修

開機異常狀況

我們收到筆電後,開機就出現破圖的情況,明顯是顯示卡出現異常。

ACER 5745G 開機畫面破圖花屏
ACER 5745G 開機畫面破圖花屏

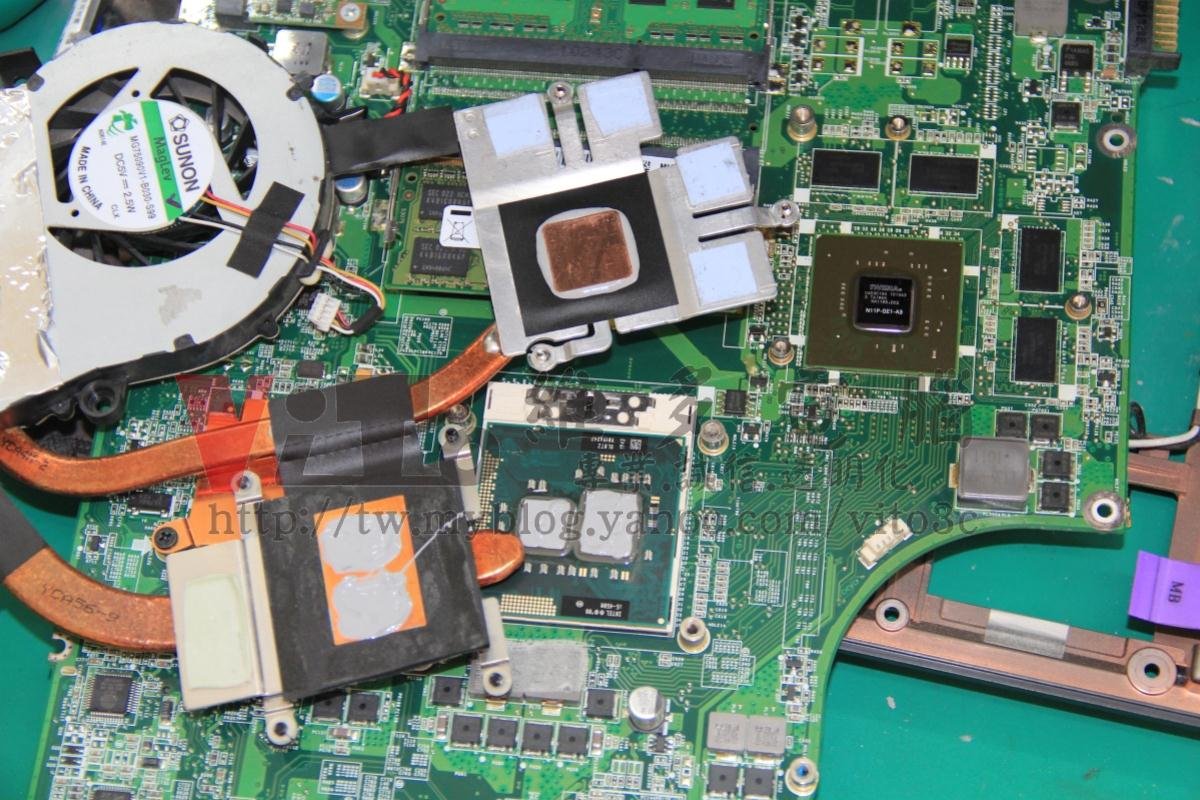

拆機檢查後發現,顯示卡整體泛黃變色、散熱器接觸的導熱墊片破裂失效也是通病老問題。顯卡已經熱到故障了,我們直接來更換顯卡驗證問題吧!

ACER 5745G 矽質導熱墊失效乾裂
ACER 5745G 矽質導熱墊失效乾裂
ACER 5745G 矽質導熱墊破損
ACER 5745G 矽質導熱墊破損

我們先接續相同通病災情機種的 4745G 散熱器間隙與導熱墊片的說明!

造成顯示卡故障的最大元兇!

先瞭解造成顯示卡故障的最大元兇之一「矽質導熱墊片」,這確實是一場當年許多筆電常見的「ATI 與 AMD 顯示卡、北橋晶片的災情」。三張圖帶你理解散熱失效!

早期散熱器通用於相似機構的筆電上,如「4745G 與 4820TG」、「5745G 與 5820TG」,其中5745G 的顯示卡為 NVIDIA GT330M / GT420M,ATI 與 NVIDIA 顯示卡晶片完全不同,也代表尺寸、厚度、高度不同,但卻使用相同的散熱器!🔥

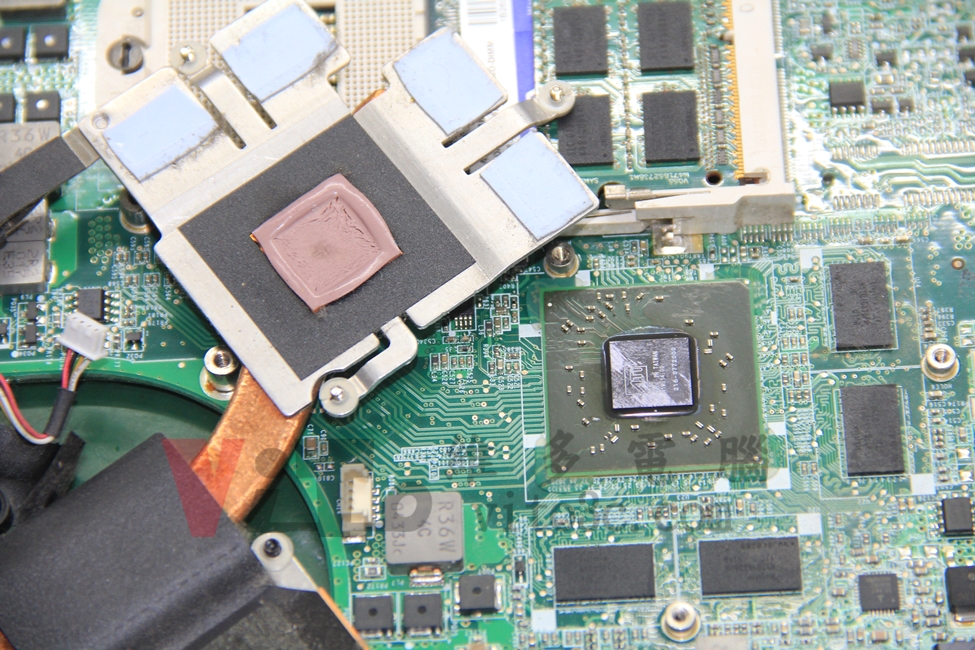

ACER 4745G 顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕
ACER 4745G 顯示卡與散熱器接觸採用矽質導熱墊片,墊片已明顯出現裂痕

由於原廠為了彈性容忍散熱器與晶片表面之間的公差(間隙),通常會採用矽質導熱貼片填充,但這種貼片屬於消耗性材料,使用久了容易老化、導熱效能大幅衰退,導致在散熱器與晶片的接觸結構上存在設計瑕疵。

📎 延伸閱讀:BGA 晶片故障的幫兇之一?導熱貼片的濫用

5745G 的分支機種眾多

「共用散熱器」上,以我的維修記錄,列舉同散熱器所有機種,和 ATI 顯示卡並列都是導熱墊片帶來的故障問題。

  • Acer Aspire 5745G-434G50Mi:NVIDIA GeForce GT 330M
  • Acer Aspire 5745G-434G64BN:NVIDIA GeForce GT 330M
  • Acer Aspire 5745G-5464G50Miks:NVIDIA GeForce GT 420M
  • Acer Aspire 5745G-971096:NVIDIA GeForce 310M

BGA 焊接更換全新的顯示卡晶片4大步驟

1️⃣ 拆除故障的顯示卡晶片

以 BGA 焊接設備,加熱拆除故障的顯示卡晶片。顯卡長期在高溫情況下,明顯變色泛黃。

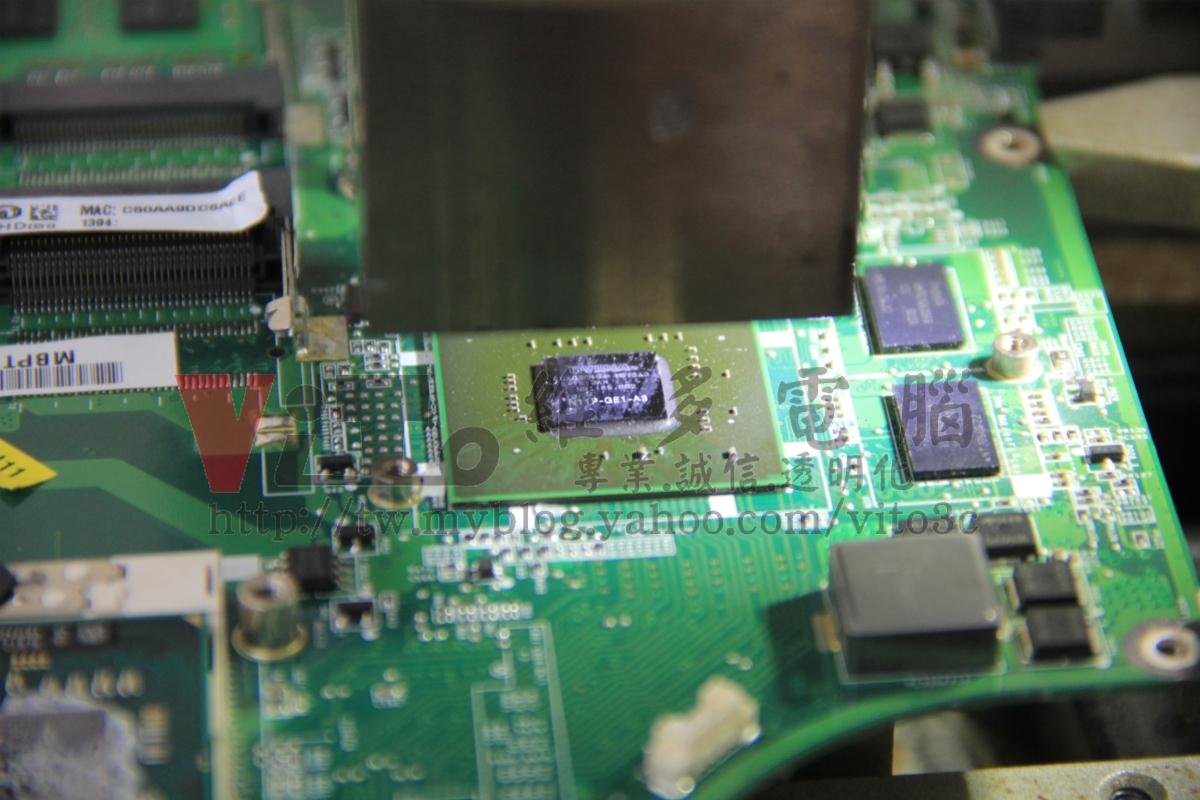

ACER 5745G BGA焊接,加熱拆除故障的NVIDIA顯示卡晶片
ACER 5745G BGA焊接,加熱拆除故障的NVIDIA顯示卡晶片

2️⃣ 觀察晶片拆除後的焊點狀況

解焊後檢查主機板是否掉點、起泡、等異常,圖中為主機板及晶片底部都有殘留的錫球與焊錫。

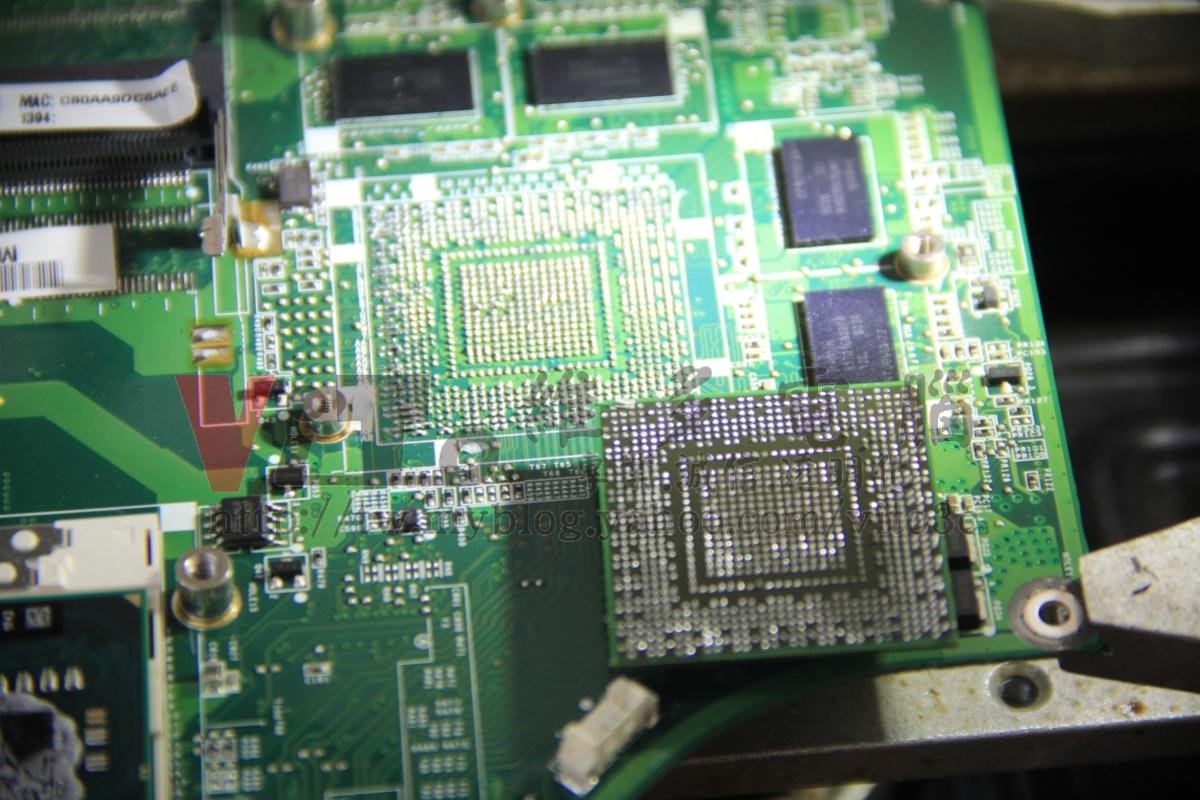

ACER 5745G BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌
ACER 5745G BGA焊接拆除晶片後,晶片與主機板錫球殘留的樣貌

3️⃣ 清理主機板殘留的焊錫

清除主機板上殘留的焊錫,才能平整放置新晶片並準確對位,確保焊接成功。

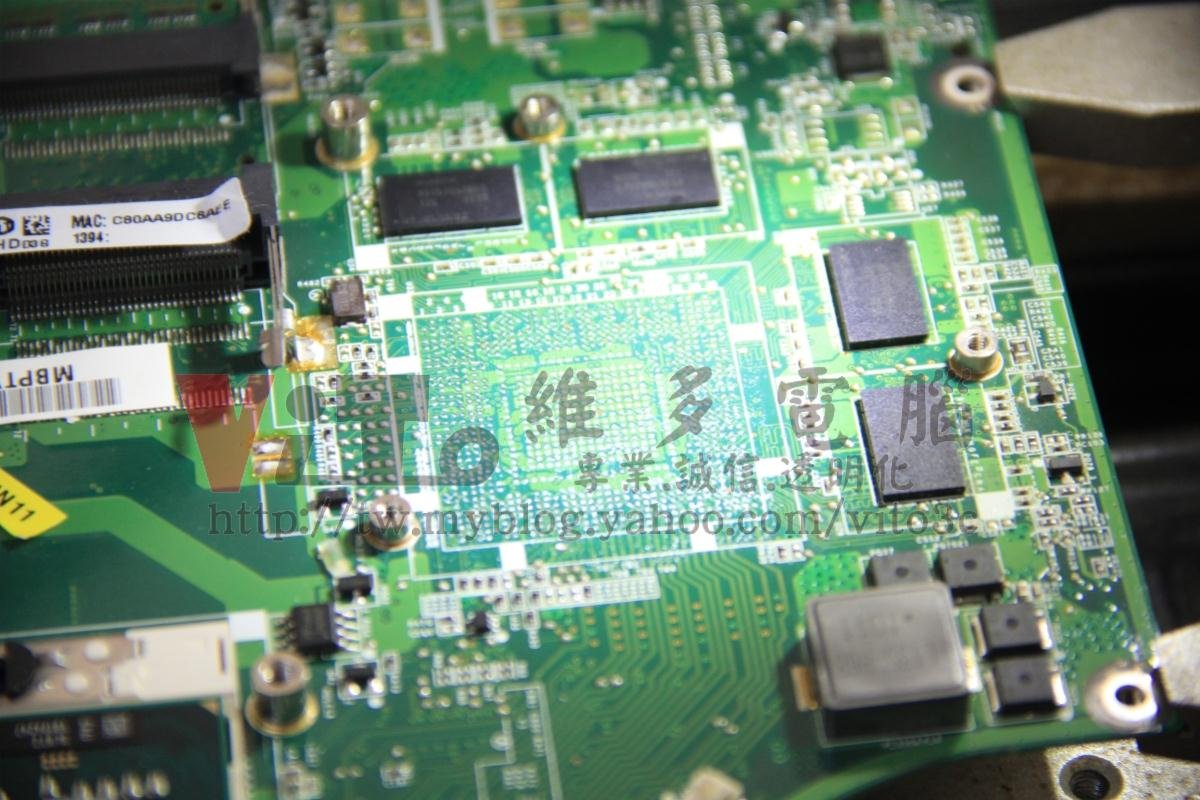

ACER 5745G 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利
ACER 5745G 將主機板的殘留焊錫清理乾淨,平穩對位確保BGA焊接順利

BGA 焊接需要溫度與時間曲線設定恰當,過高的溫度會降低晶片內阻抗、壽命,因為再高的溫度都能讓焊錫達到熔點,設定得宜就不會有問題。

4️⃣ BGA 回焊顯示卡晶片

將晶片對位完成,均勻塗抹上 BGA 專用助焊劑,開始跑溫度曲線來回焊新的晶片。

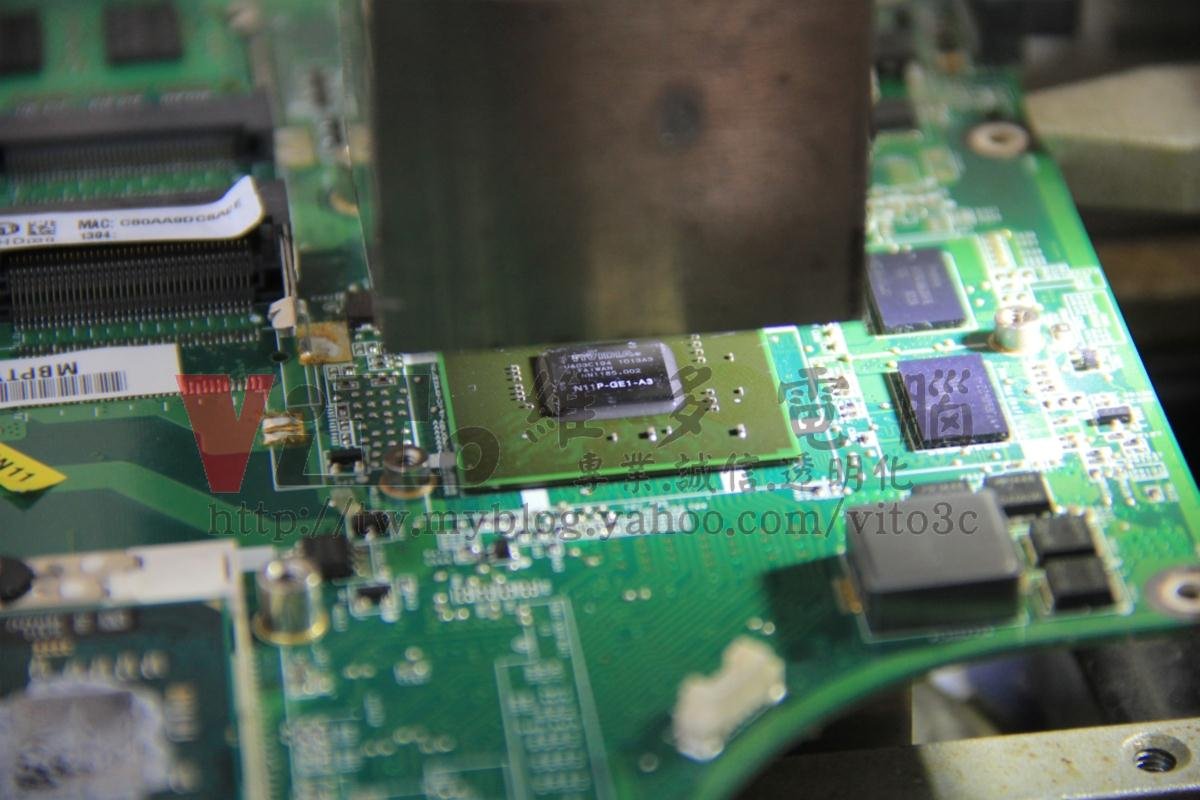

ACER 5745G BGA 回焊更換全新的顯卡晶片
ACER 5745G BGA 回焊更換全新的顯卡晶片

BGA 焊接影片教學:2011 年土砲 BGA 比賽第一名,大陸論壇比賽我們錄成教學影片

散熱器清潔與散熱膏更換

在筆電維修過程中,散熱器、出風口鰭片內部、風扇灰塵、鍵盤內灰塵與棉絮 等部件的清理對於散熱與防潮至關重要。我們會在室外使用高壓空氣與毛刷配合清理,避免過多灰塵進入室內工作環境,保障室內清潔並確保維修效果。

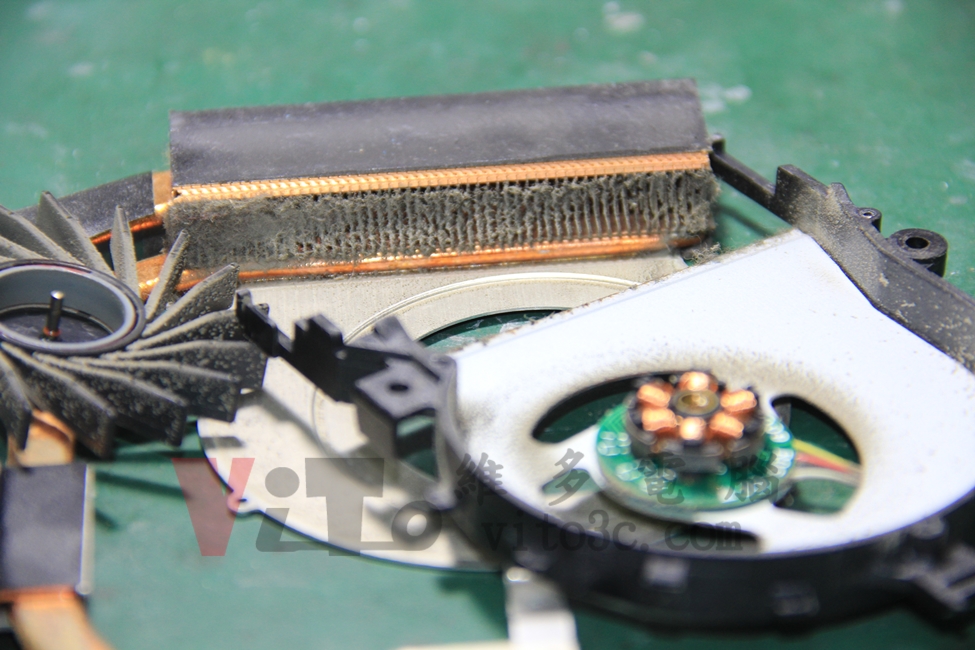

ACER 5745G 拆開散熱器檢查出風口鰭片灰塵堆積情況
ACER 5745G 拆開散熱器檢查出風口鰭片灰塵堆積情況
ACER 5745G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子
ACER 5745G 清理出風口鰭片灰塵,縫隙乾淨通透的樣子

風扇軸心潤滑來預防異音與故障

筆電的散熱風扇長時間在高溫環境下運作,若風扇扇葉可拆,我們都會主動協助潤滑軸心,這個小動作可以有效預防風扇異音、噪音甚至軸心卡死等故障情形。

說真的,這部分很多維修店家是不會做的,畢竟潤滑風扇「既花時間又賺不到工資」,甚至還少賣一顆新風扇 😅。

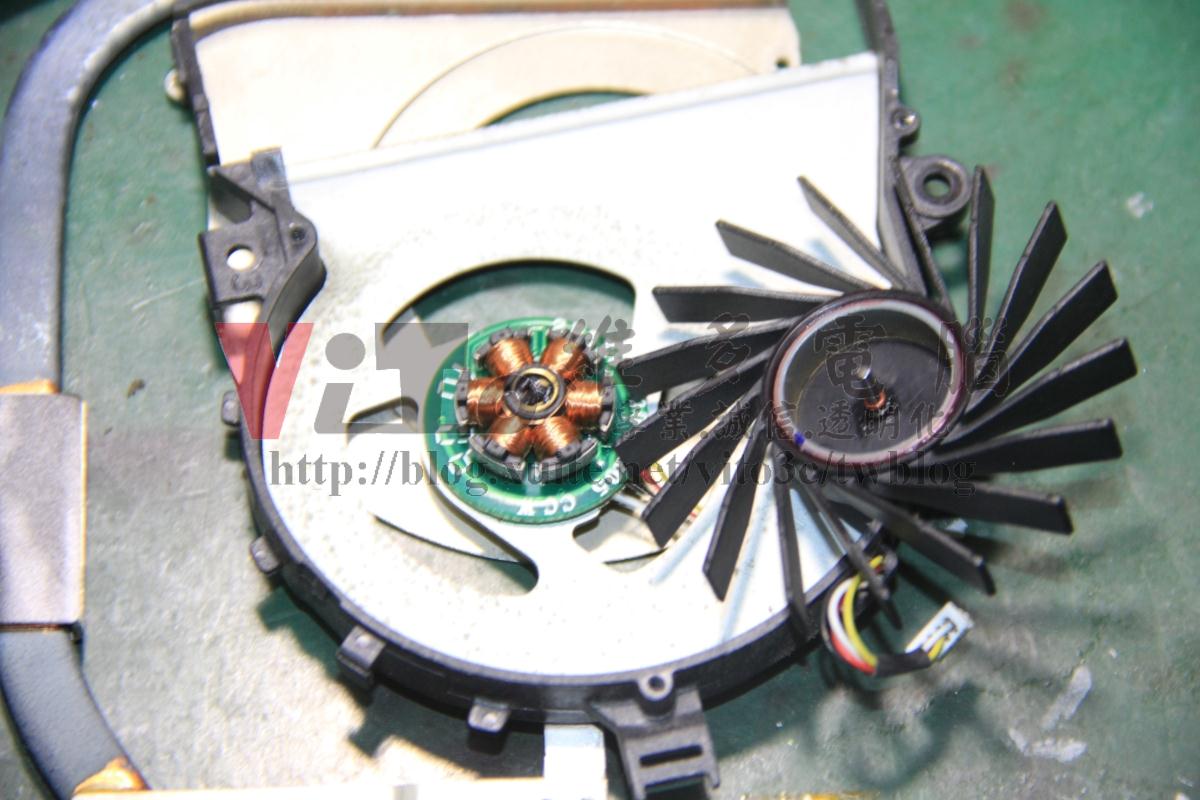

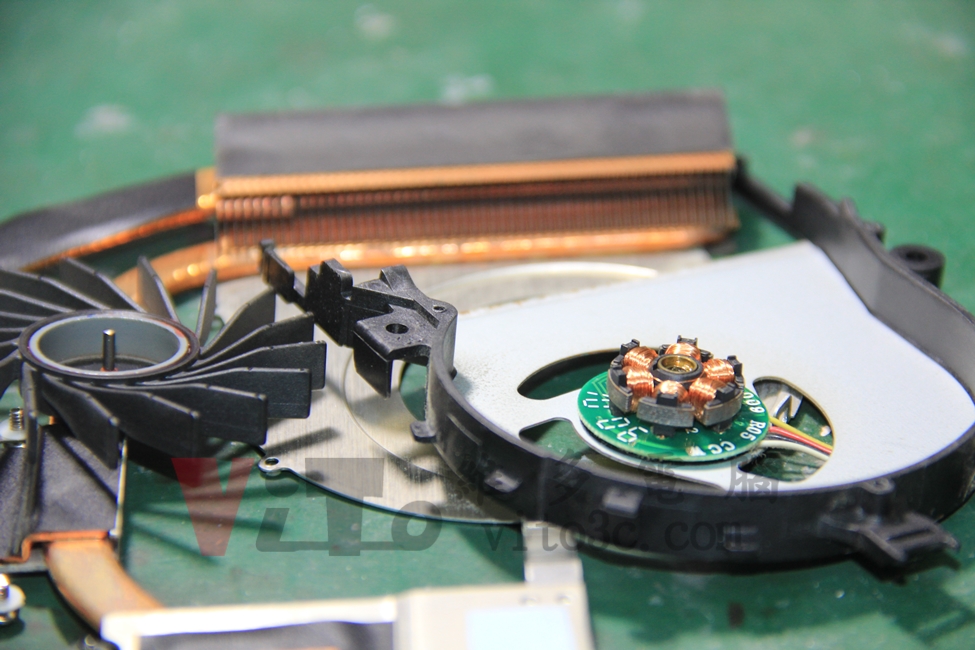

ACER 5745G 風扇軸心注入潤滑油脂,來降低風扇的故障機率
ACER 5745G 風扇軸心注入潤滑油脂,來降低風扇的故障機率

但我們還是會做,因為懂得才知道這對筆電的散熱影響有多大。我們嚴選含有 二硫化鉬 成份的高效潤滑油,耐高溫且潤滑性極佳,效果遠勝傳統的牛油或鋰基黃油,幫筆電省點錢、壽命更長一點,是我們的一點小堅持。

散熱膏更換與顯示卡銅片改裝來解決通病

我們會拆除原廠使用的 矽膠導熱貼片,因其為消耗性材料,導熱效能會隨時間下降,長期使用後可能造成散熱不良。我們改為安裝訂製尺寸的銅片,並以雙面塗抹散熱膏的方式,加強導熱效率達到解決通病的處理,實測與原廠貼片相比,最高可降低溫度達 20 度

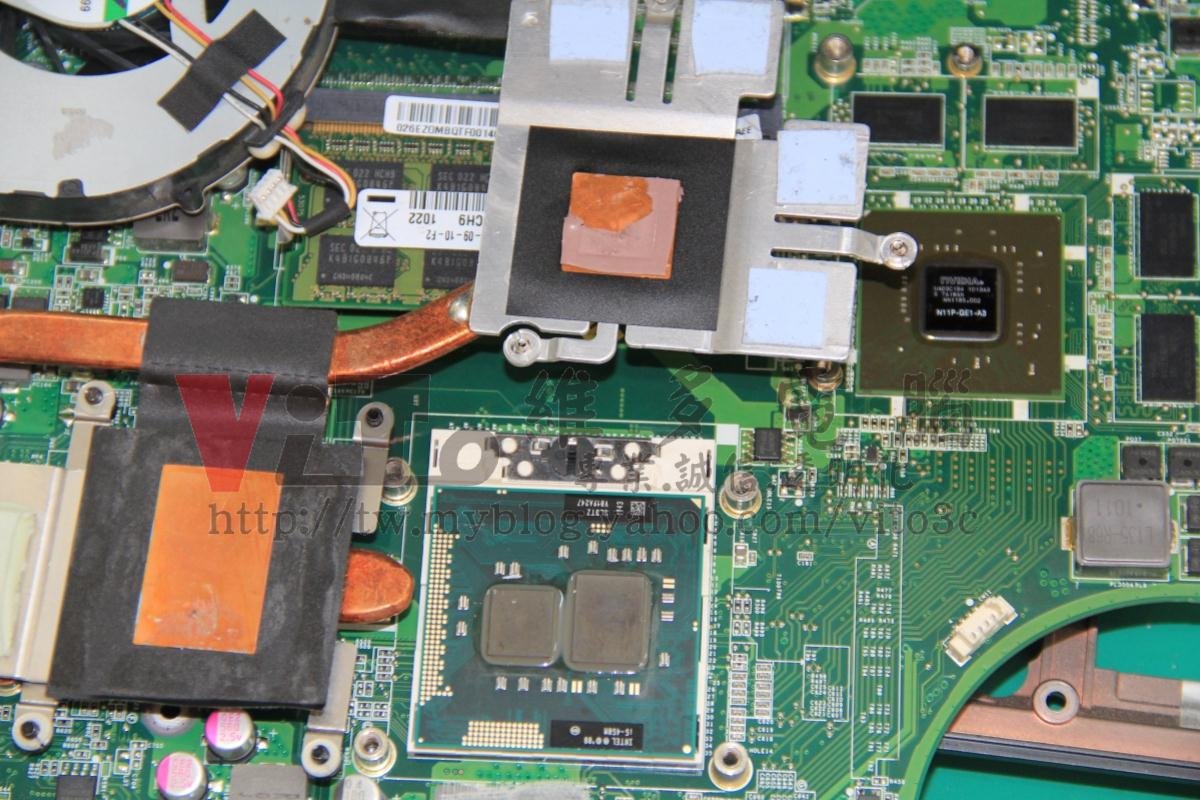

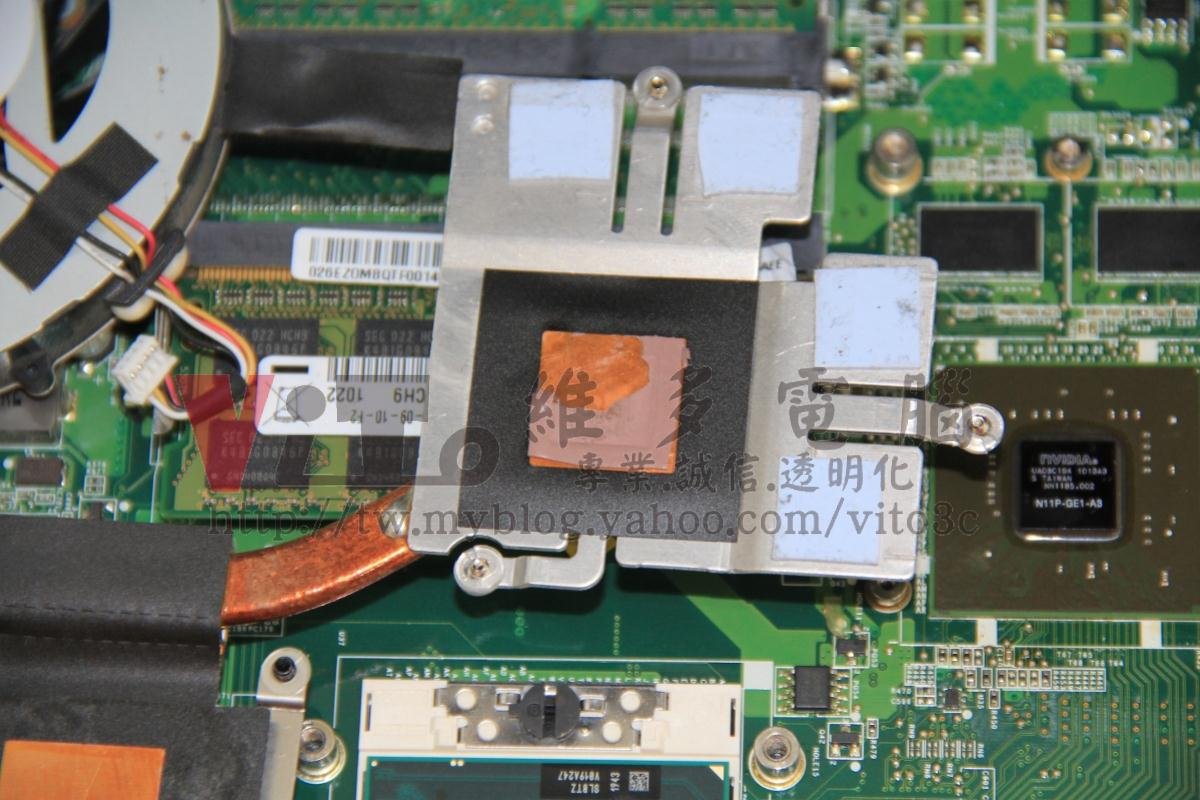

ACER 5745G 移除矽質導熱墊,改裝銅片增加導熱係數
ACER 5745G 移除矽質導熱墊,改裝銅片增加導熱係數

散熱膏部分,我們選用 CoolerMaster MasterGel Pro 長效型導熱膏,並於顯示卡與銅片接觸面 雙面均勻塗佈,搭配改裝銅片使用,可有效提升散熱效果,且無須擔心像墊片一樣失效或老化。

開機測試與溫度監控

開機測試,以燒機 Burn-in Test 和 HWMonitor 溫度監控工具看溫度是否異常。

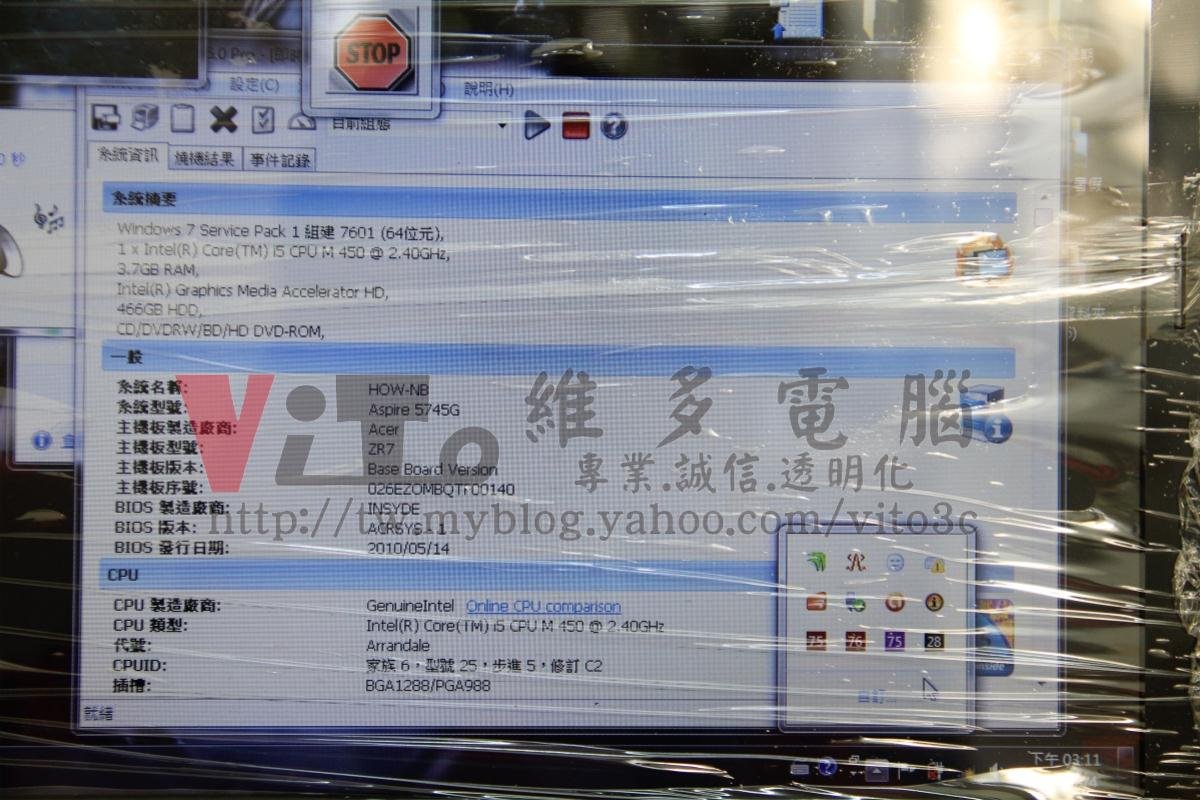

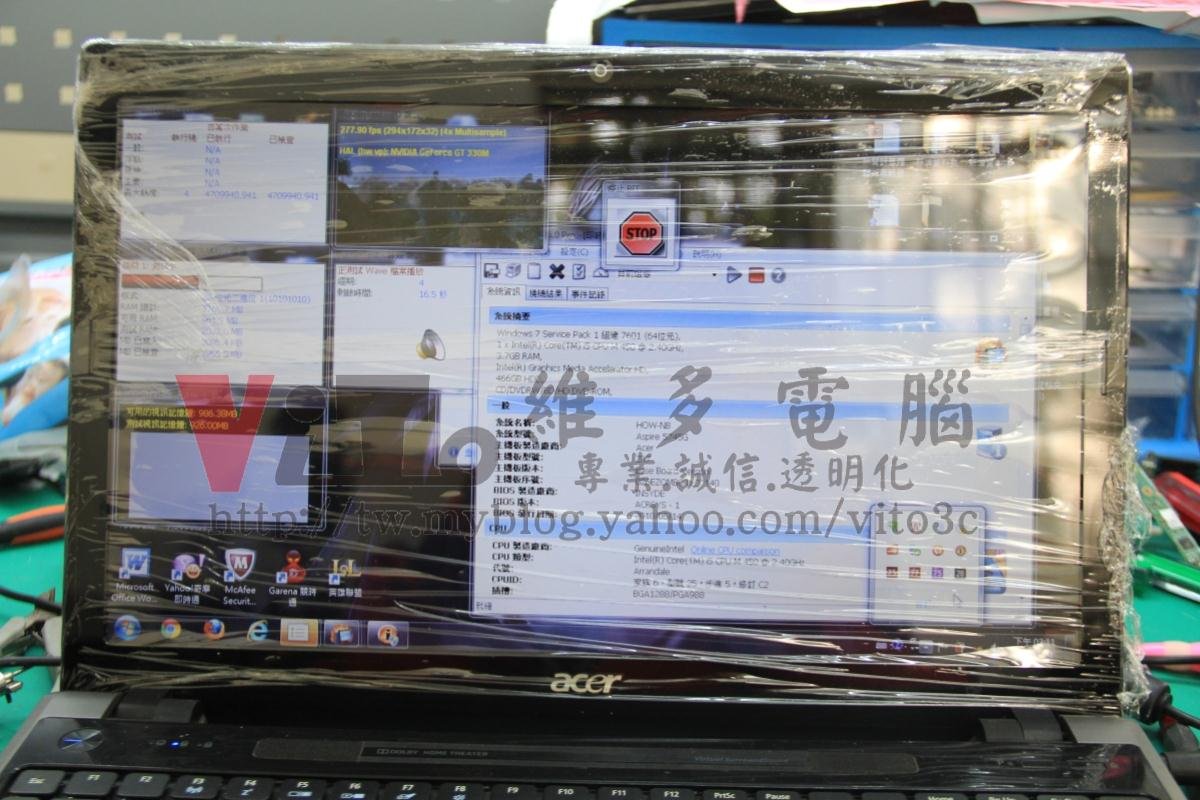

ACER 5745G 修復後執行穩定性測試,以燒機Burn-in Test和AIDA 64溫度監控工具
ACER 5745G 修復後執行穩定性測試,以燒機Burn-in Test和AIDA 64溫度監控工具
ACER 5745G AIDA 64 溫度監控 CPU約75度
ACER 5745G AIDA 64 溫度監控 CPU約75度

最終測試無誤,完修交機。

維修總結

同款機種眾多分支卻沒有對應的散熱器,而是採用導熱貼片來便宜行事,顯示卡所造成的災情養活了我們一家老小(誤),更多通病機種維修案例可以看延伸閱讀。

延伸閱讀:ACER 4745G / 5745G 導致顯示卡故障的災情解析!維修及解決辦法

🔧 上述這幾台筆電黑屏算是通病的災情嗎?

是的,我們多年來維修超過上百台 ACER Aspire 4745G、5745G、4820TG、5820TG 等系列筆電,普遍出現「黑屏、破圖、解析度錯誤」等症狀,多半與原廠使用矽質導熱墊片導致晶片過熱老化有關。

⚡ 這幾台顯示卡維修後,還會再次故障嗎?

不會,我們已針對原廠設計缺陷進行結構優化,包括散熱器全面清潔、改裝銅片、重新更換散熱膏、全新顯卡晶片更換,就是要解決通病避免再次故障,並通過高溫 Burn-in 測試確保穩定度,且顯示卡散熱變得非常好。。

🔥 顯示卡晶片可以重植就好,為什麼要更換新的?

重植或更換拆機品雖可短暫恢復功能,但老化晶片內部阻抗不穩,使用壽命極短。我們建議直接更換全新晶片才能真正解決問題,提升使用壽命與穩定性。

💻 顯示異常一定是顯示卡壞掉嗎?怎麼判斷?

不一定,有時可能是螢幕排線、主機板供電 IC 故障或驅動問題,我們會透過實際拆機與測試軟體逐一排查,不盲目更換零件。

💰 顯卡晶片更換的費用大概多少?

費用會依晶片型號、修復工序與配件而異,一般落在 NT$ 3,500~4,800 區間,實際會依機況報價。建議先提供型號與狀況,我們可免費初估。

🛠️ 顯示卡維修保固多長時間?

顯示卡維修保固:半年(比原廠90天多一倍延長保固)
且顯示卡晶片是更換全新品,並非原廠整修過的良品主機板

💾 筆電維修時資料會遺失嗎?

在進行筆電螢幕轉軸維修過程中,我們不會動到硬碟(SSD),只要硬碟本身正常,資料不會遺失。建議送修前先備份資料。

📦 外縣市是否提供宅配到府收件維修?

是的,我們提供 全台宅配與到府收件維修服務。您可以先將設備妥善包裝裝箱,透過下方的聯絡方式與我們聯繫,我們將協助安排宅配物流取件,最快可於 當日收件、翌日送回
若您不確定設備是否能維修,歡迎事先提供型號與故障狀況,我們將協助您做初步評估與估價。
✅ 點我加 LINE:https://lin.ee/htuOqoG

📞 想了解維修細節?歡迎聯絡我們

如果您的筆電也出現了 黑屏、畫面顯示異常 等問題,歡迎提供「型號」與「故障描述」,我們會根據經驗提供「初步建議」與「預估報價」,協助您做出是否維修的判斷。

我們專門處理各品牌的筆電主機板晶片級維修,包括 BGA 焊接、晶片更換、電源迴路修復,甚至嚴重損壞的線路改裝,皆由技術年資 10 年以上的維修人員操作。如想了解設備與維修經歷,歡迎參考 關於我們 頁面,記錄自 2011 年以來的維修足跡。
