(筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例
客戶:



品牌型號:明碁 BENQ JOYBOOK S41



故障原因: 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修



維修方向:更換GEFORCE 8600M GT升級2012年G86-741-A2改良晶片

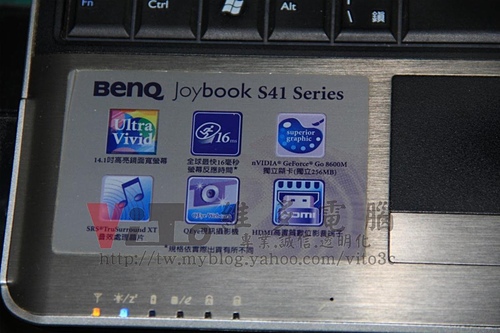

看一下主角



開機的樣子

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

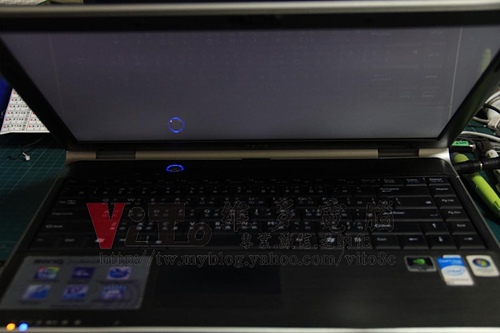

開機後有背光但無畫面顯示

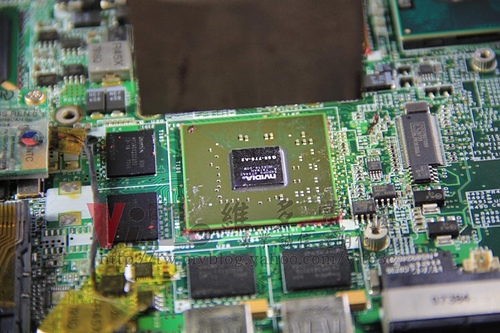

解焊晶片

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

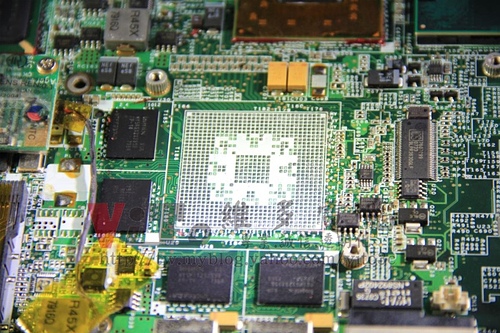

解焊後的樣子

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

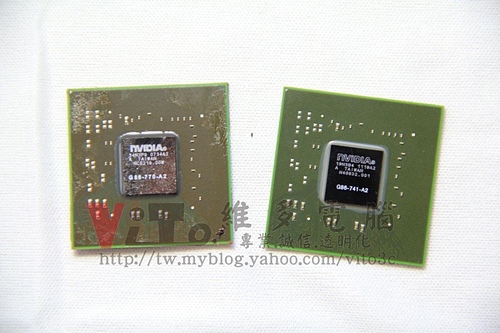

待更換的晶片為G86-741-A2溫控型顯卡晶片~改良型白色封裝

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

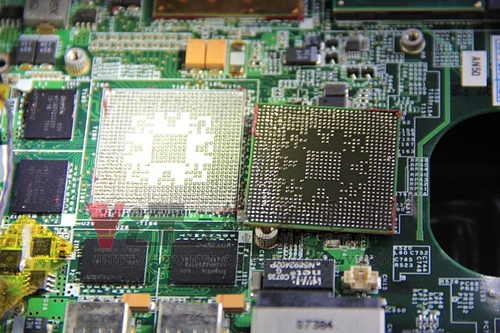

焊點除錫

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

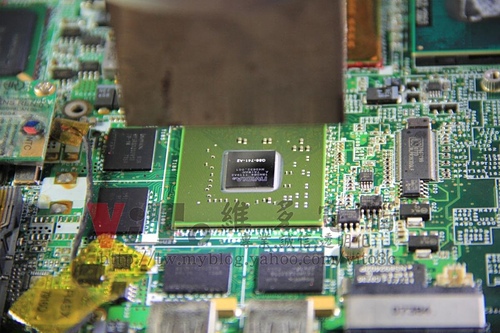

回焊晶片

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

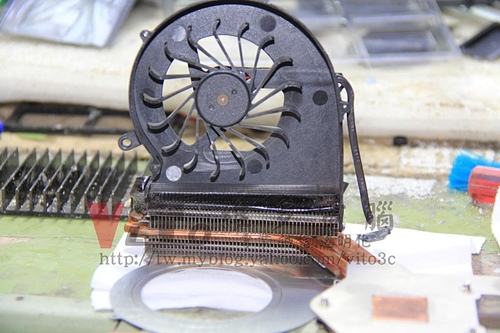

風扇及散熱器清潔

散熱膏重上~採用COOLERMASTER PTK-L01

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

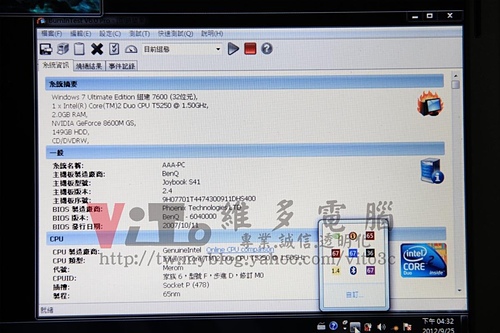

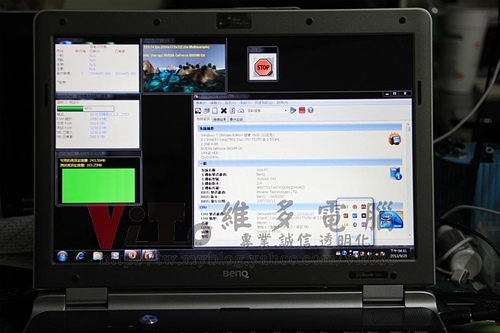

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

 (筆電維修)明碁 BENQ JOYBOOK S41 開機沒畫面~顯卡故障黑屏~螢幕有背光沒畫面~NVIDIA 8600顯卡故障通病維修實例

測試無誤~完修
