Acer Gateway JM30 BGA焊接拆除顯示卡晶片底部的殘錫狀況

捷威 Gateway JM30 開機沒畫面、開機沒反應、ATI 3470顯示卡維修實例|台中、彰化筆電維修

Gateway JM30 無法開機、開機後無畫面顯示維修實例,此機是宏碁在美銷售的子品牌,目前已停產,早年有幸維修到這特別的型號,若您好奇這台內部規格,歡迎來看看|台中、彰化筆電專業維修。

歡迎分享文章

  • 品牌型號:捷威 Gateway JM30 (宏碁子品牌)
  • 故障原因:無法開機、開機沒畫面、開機沒反應、ATI 3470獨立顯卡故障
  • 維修方向:更換 ATI 3470顯卡、全新 216-0707011 的 GPU 晶片
  • 客戶:台中 寄件維修

維修前檢測

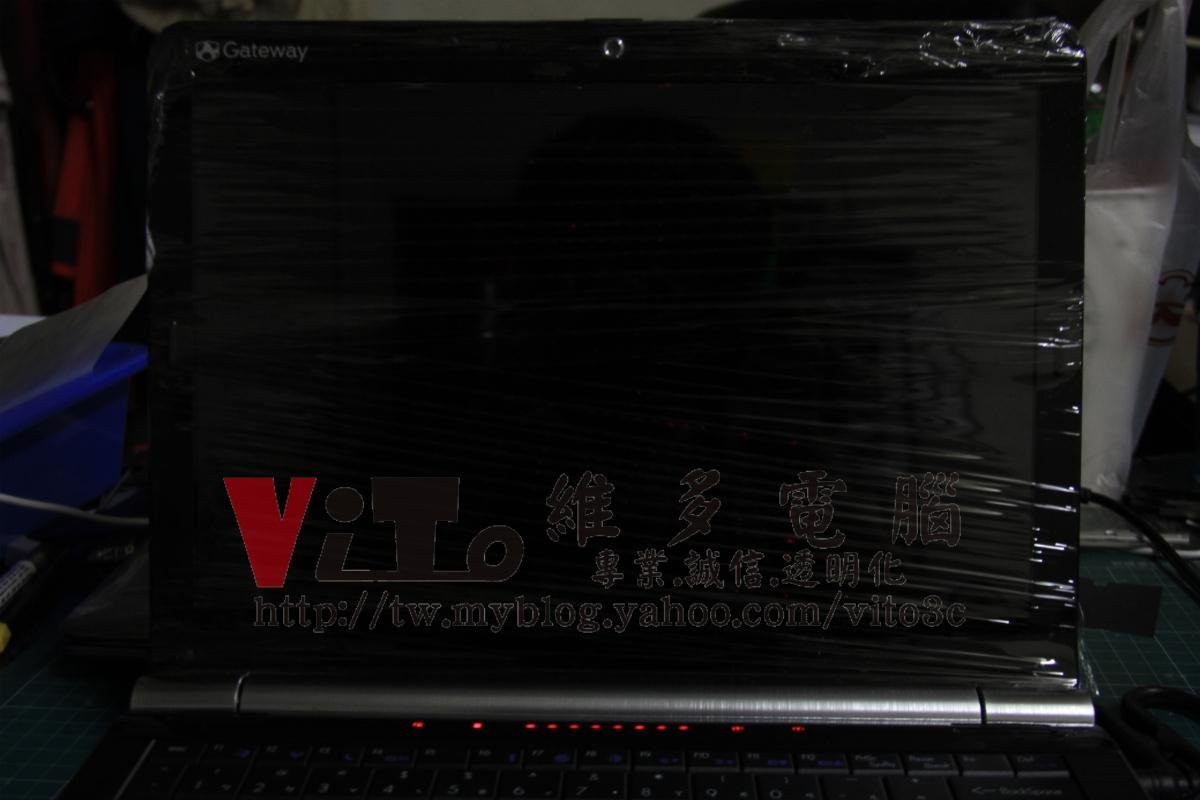

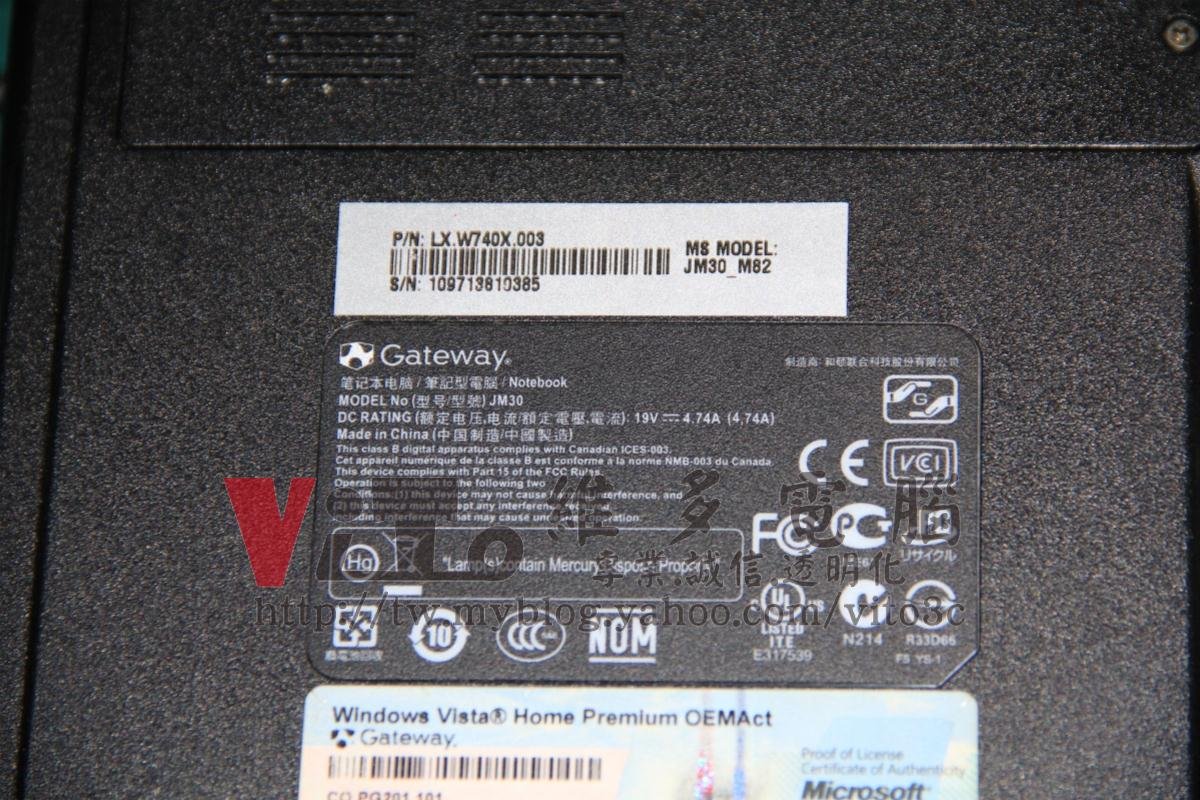

看一下主角,底部型號為:JM30

Acer Gateway JM30 底部型號

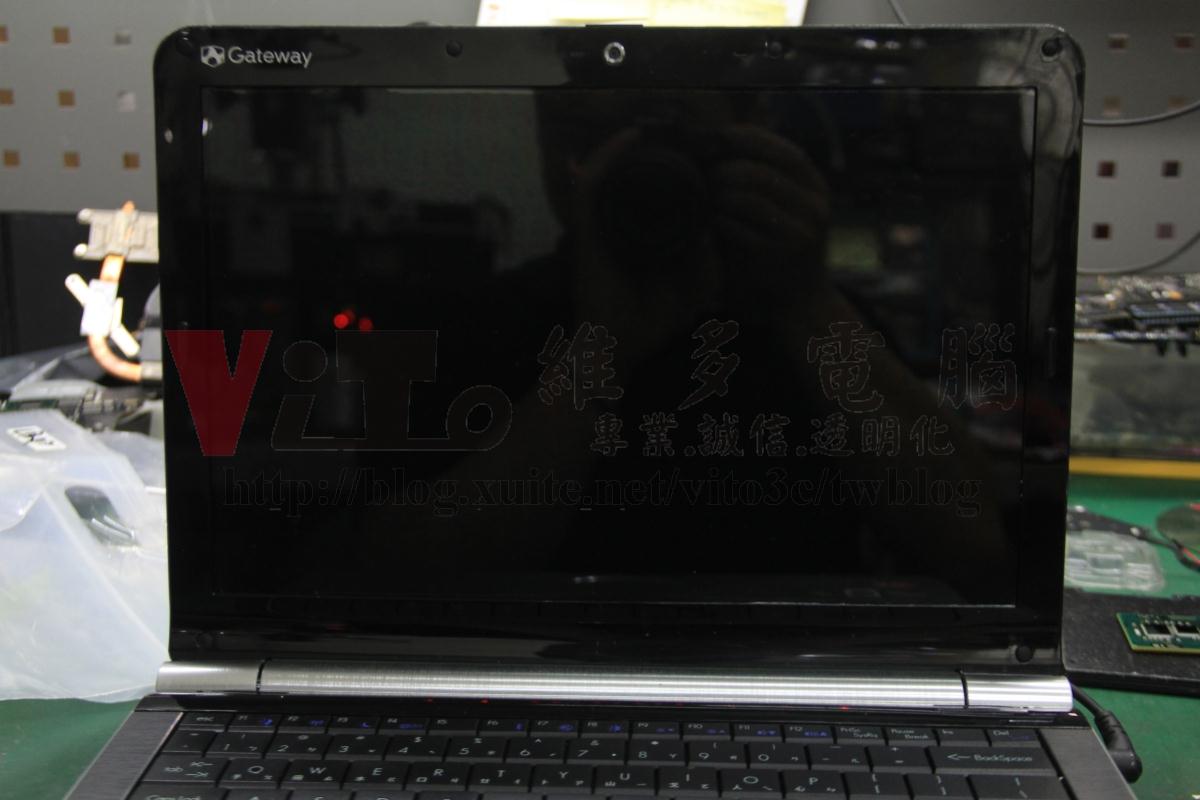

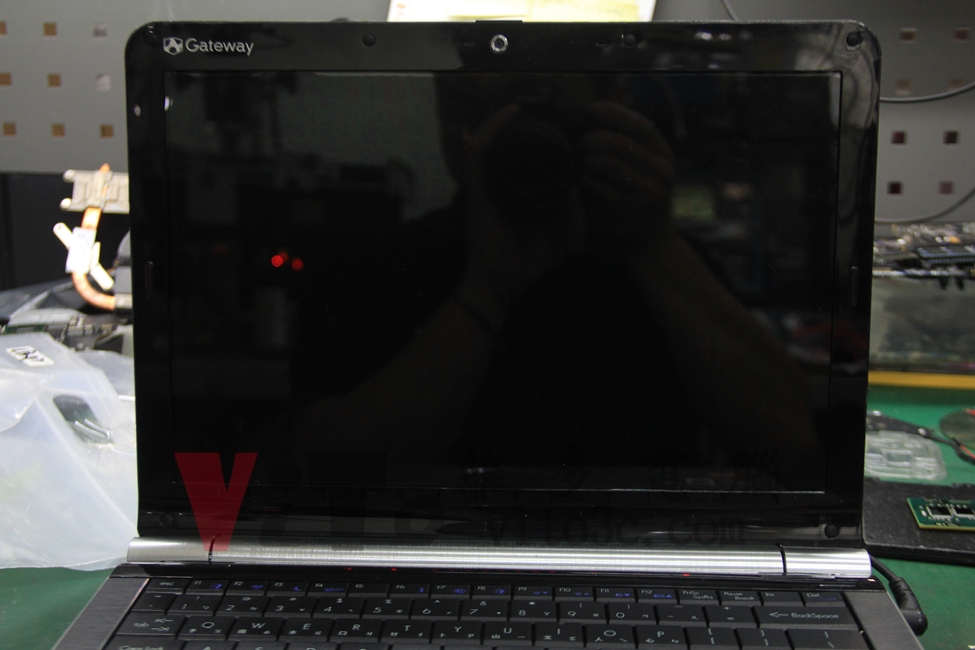

開機後,電源燈號有亮,但黑屏無畫面顯示。

Acer Gateway JM30 開機後的狀態

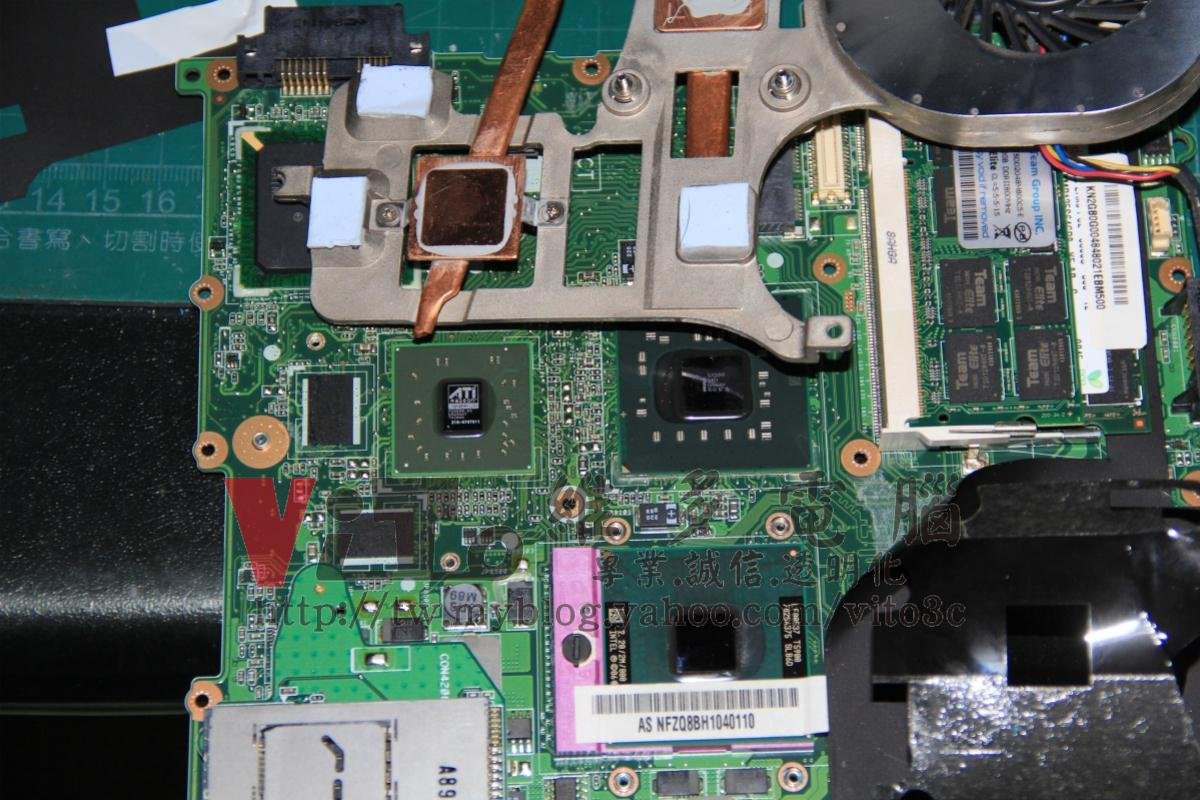

經測試後,驗證判定為顯示卡故障

顯示卡故障前顯示卡故障後

BGA 焊接更換顯示卡晶片

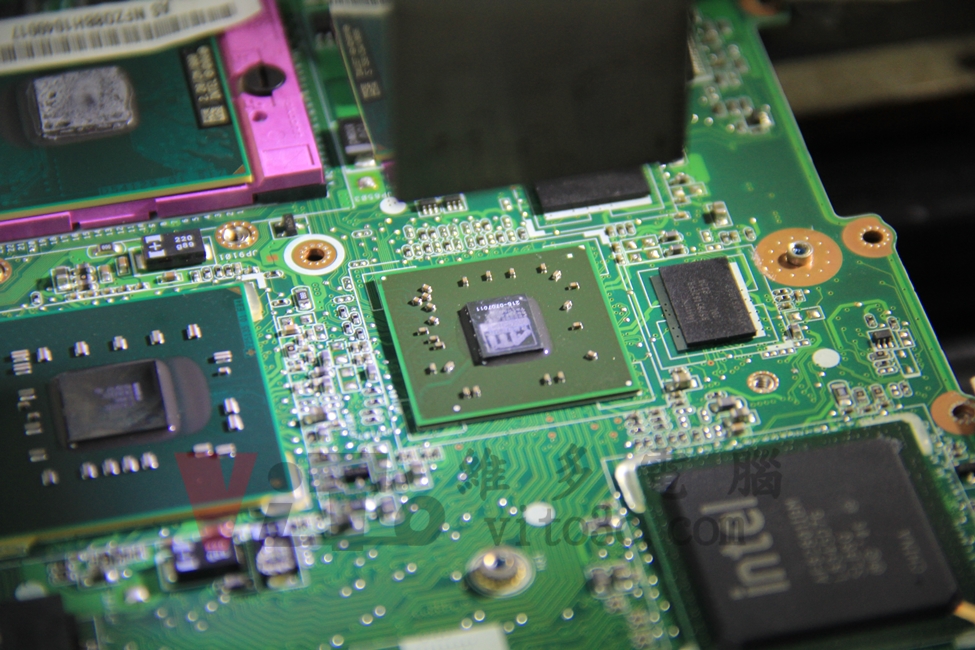

解焊故障的 GPU 晶片

解焊故障前解焊後

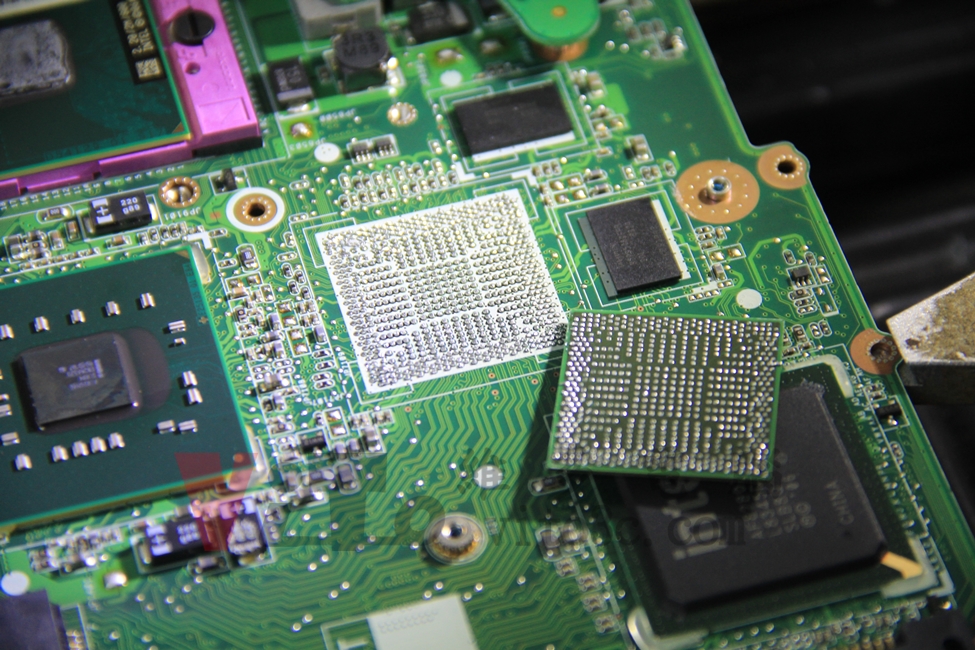

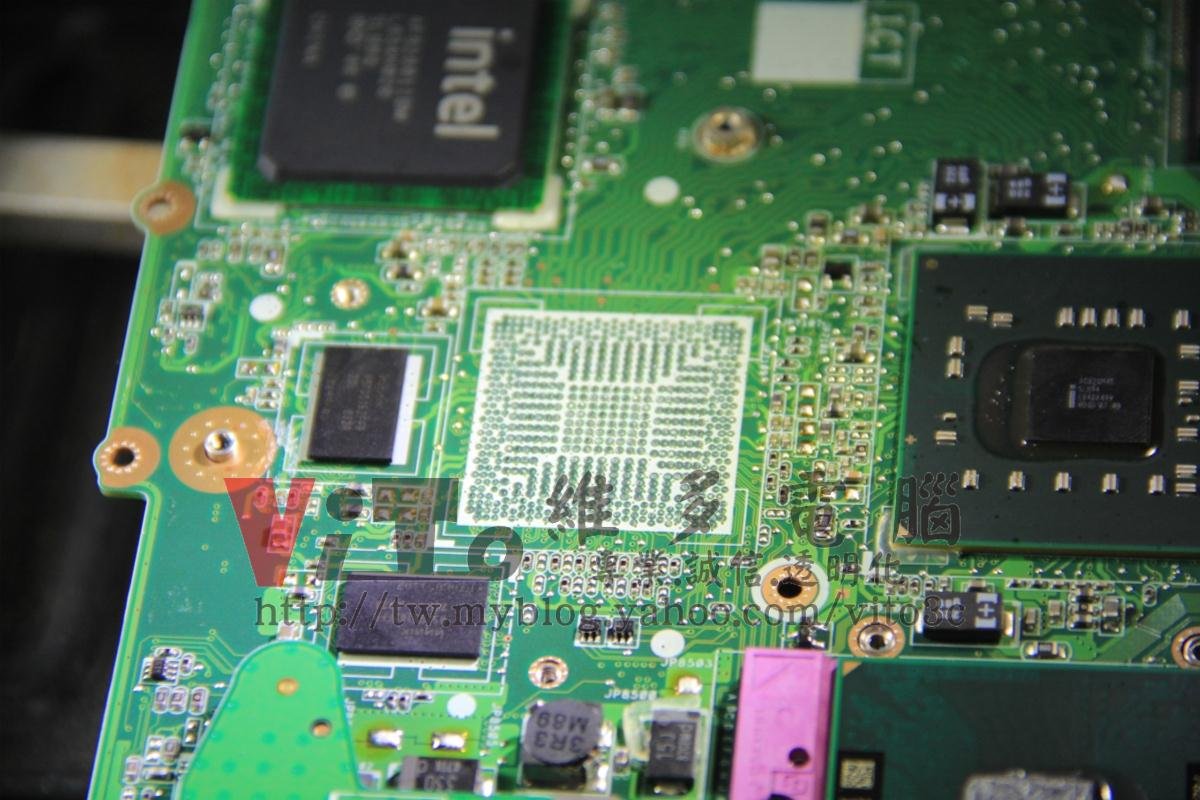

BGA 解焊後,GPU 晶片與主機板殘錫的情況

解焊後清理殘錫後

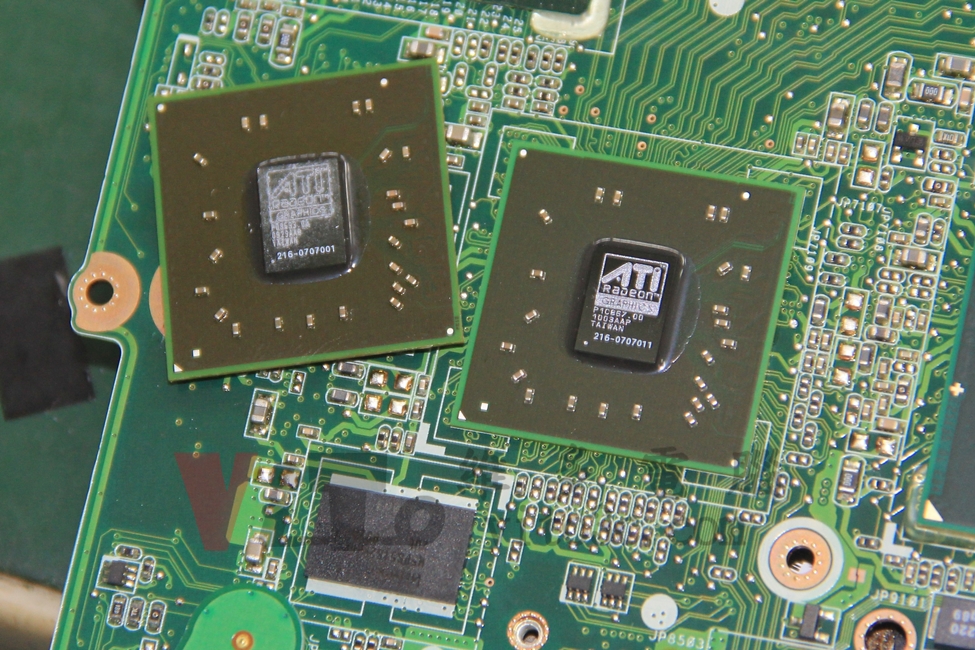

待更換的晶片為全新的 ATI 216-0707011 GPU晶片

ATI 216-0707011 GPU晶片

將主機板上的殘留焊錫清理乾淨

清理前清理後

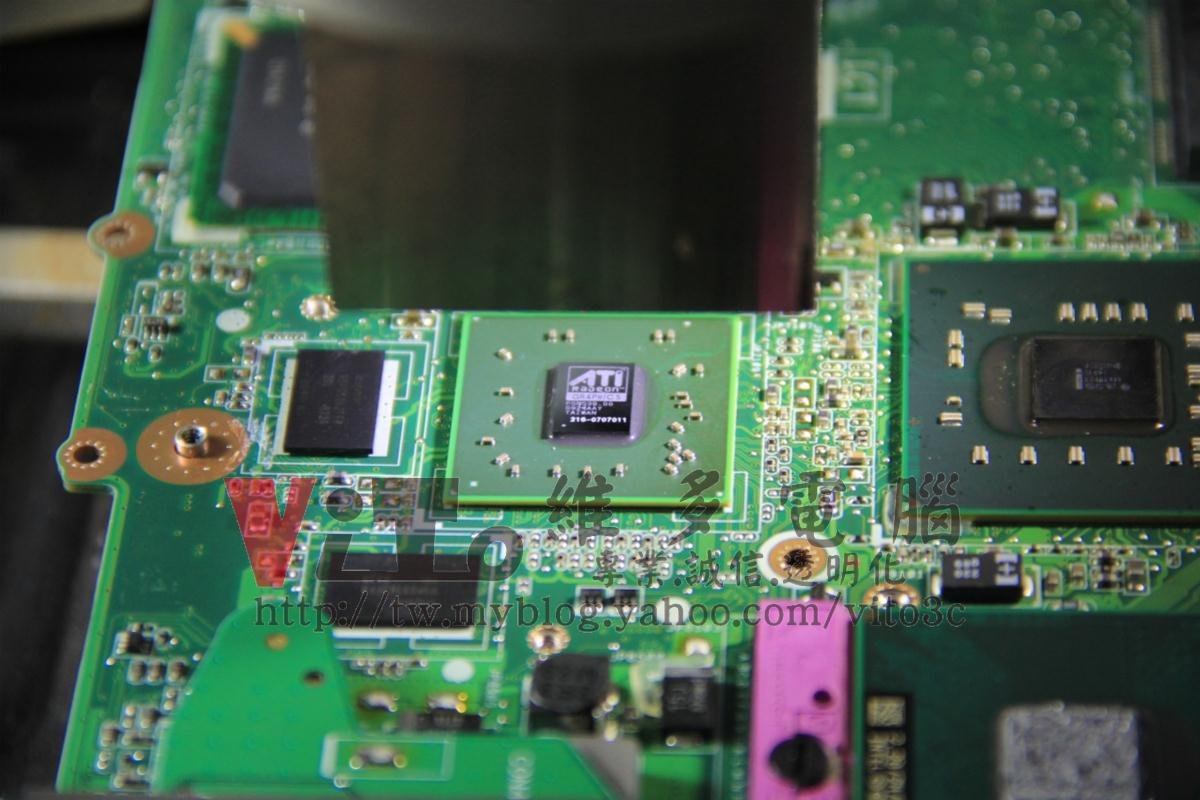

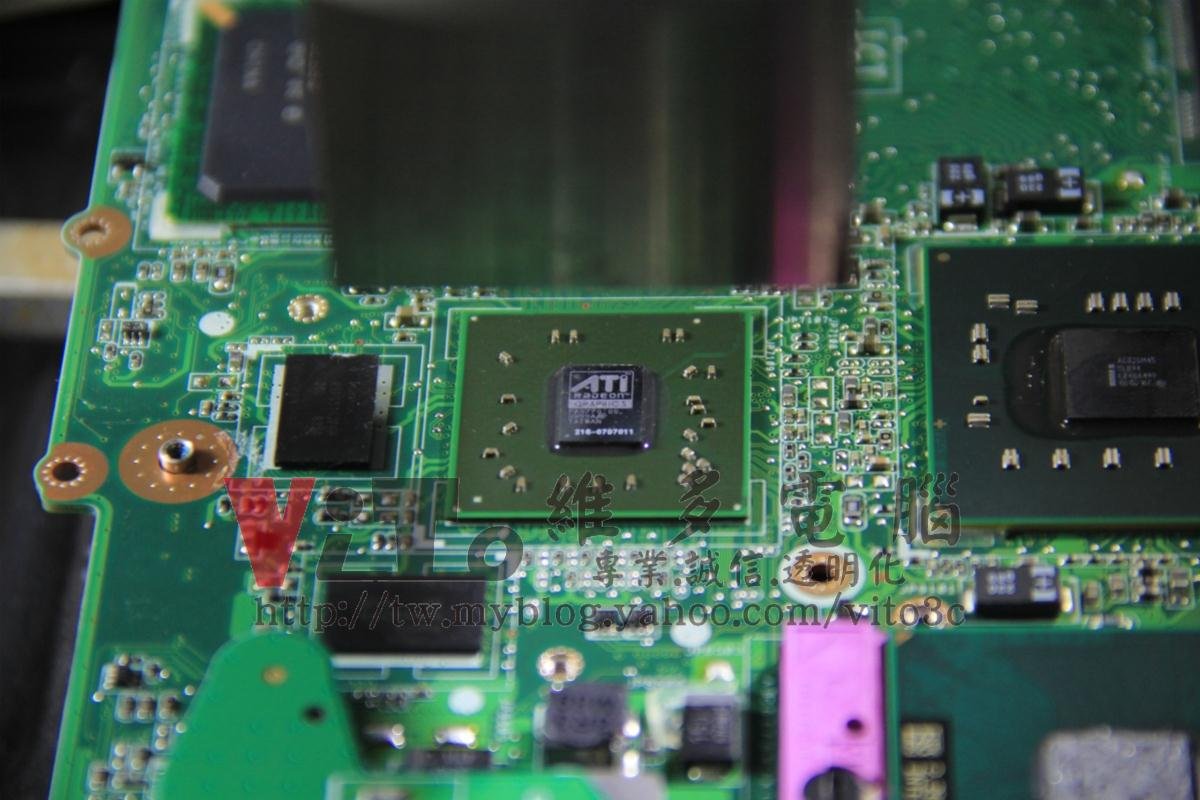

焊接新的晶片

焊接前焊接後

散熱器、風扇清理,散熱膏更換與銅片改裝

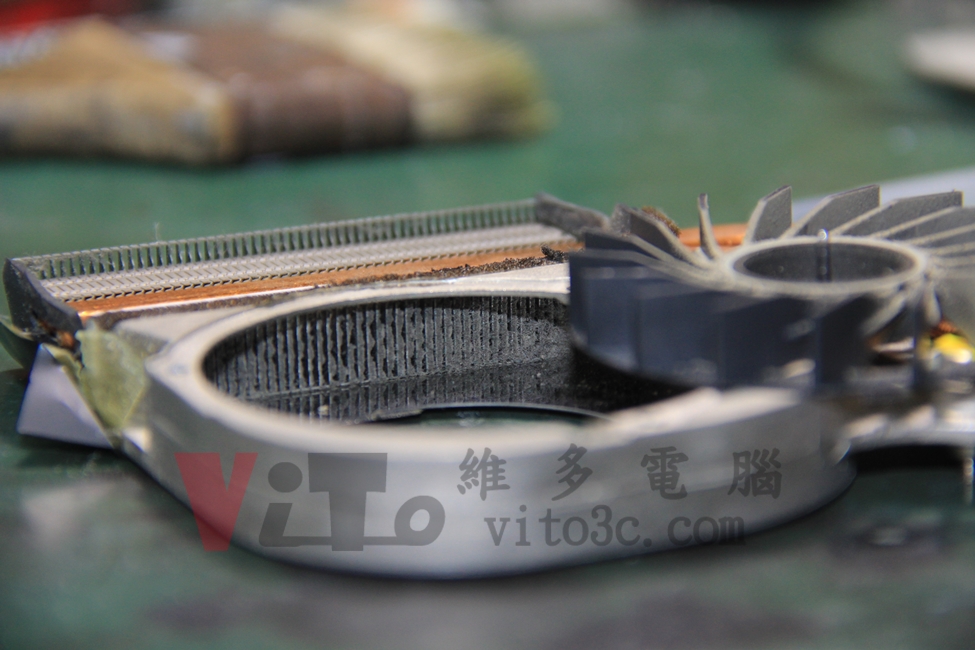

風扇及散熱器完整拆解清理乾淨

清理前清理後

軸心添加鋰基油脂潤滑,降低風扇故障的機會。

清理風扇與散熱器

散熱膏更換,採用 CoolerMaster PTK-L01 顯示卡,加裝銅片增加導熱係數。

更換散熱膏

開機測試

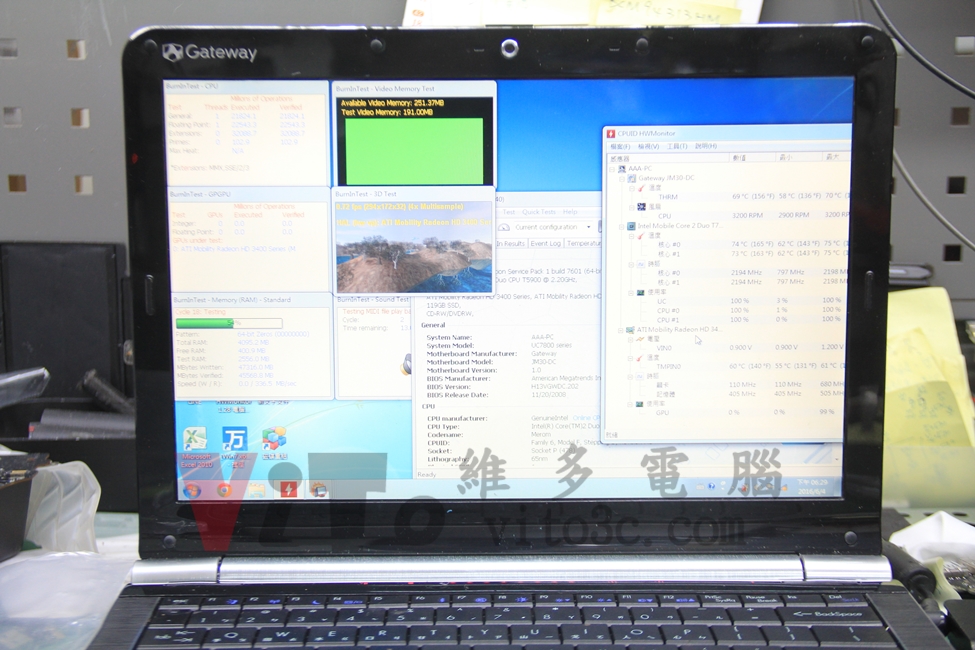

開機測試,並監控改裝銅片後的溫度有無異常

開機測試

測試無誤,完修。

結論

以上我們混合兩台同行機種的維修過程,照著SOP施做,並更換全新的顯示卡晶片,就不會有短期間又故障情況發生。
