 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

客戶:先生



品牌型號:華碩 ASUS W7S



故障原因: 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病



維修方向:更換GEFORCE 8400M G升級2012年G86-631-A2改良晶片

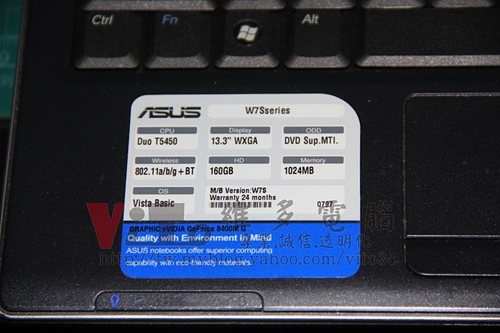

看一下主角



開機的樣子

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

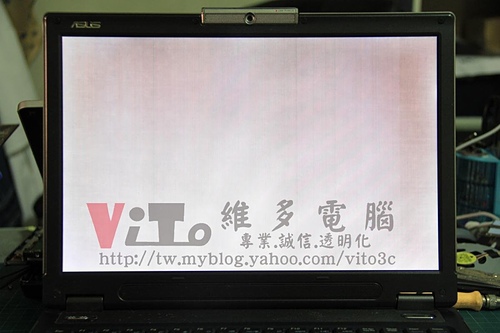

開機後畫面反白~大約1分鐘~漸漸浮現咖啡色及線條



解焊故障顯示卡晶片

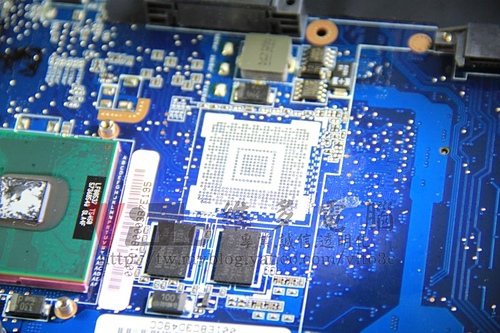

解焊後的樣子

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

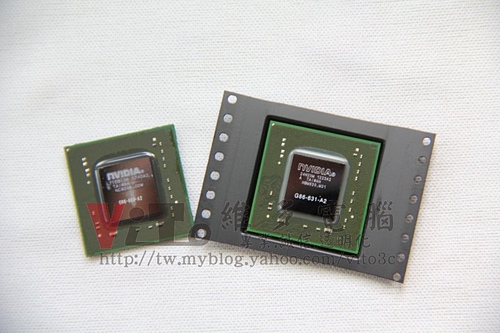

待更換的晶片為2012年生產週期的G86-631-A2~改良型晶片

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

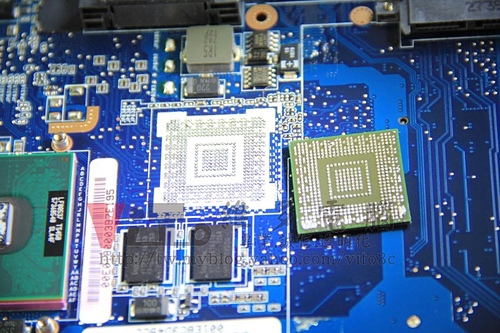

焊點除錫

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

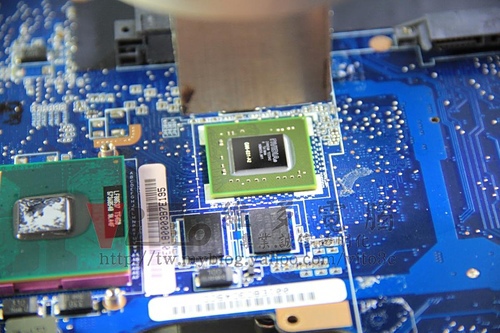

回焊晶片

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

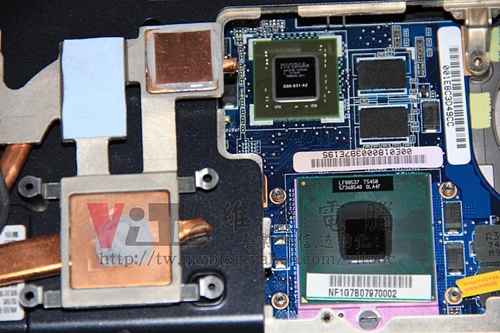

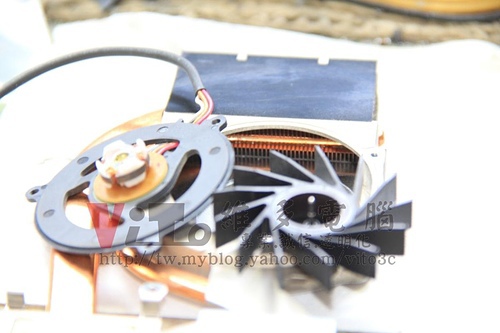

風扇及散熱器清潔

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

散熱膏重上~採用COOLERMASTER PTK-L01

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

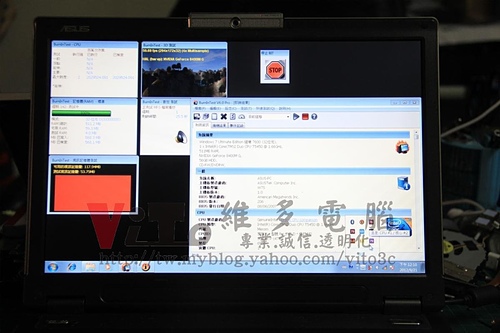

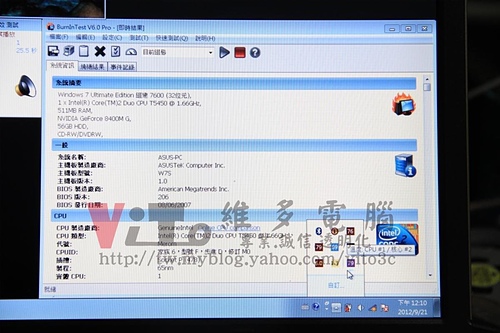

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

 (筆電維修)華碩 ASUS W7S 開機白畫面~漸漸變咖啡色~有線條產生~顯示卡故障通病維修實例(2)

測試無誤~完修
