 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

客戶:先生



品牌型號:華碩 ASUS W7S



故障原因: 分割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病



維修方向:更換GEFORCE 8400M G升級2012年G86-631-A2改良晶片

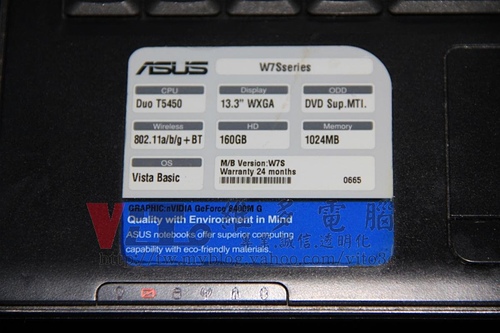

看一下主角



開機的樣子

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

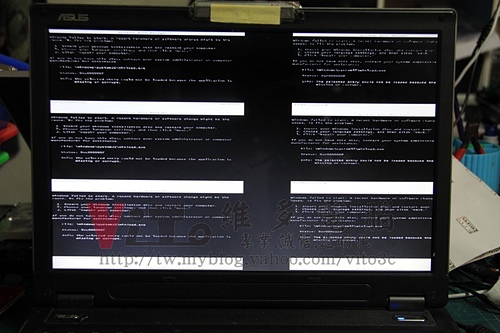

開機後畫面多格~顯示卡故障導致顯示異常

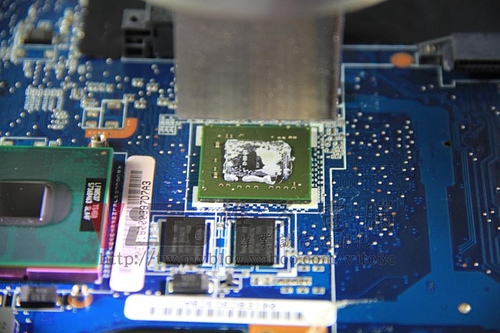

解焊晶片

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

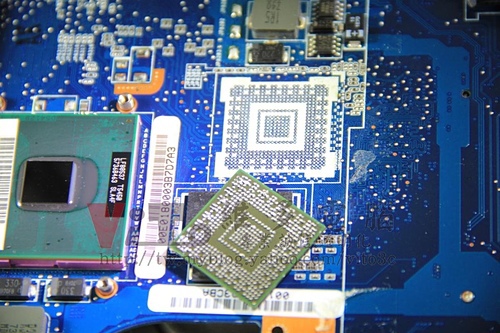

解焊後的樣子

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

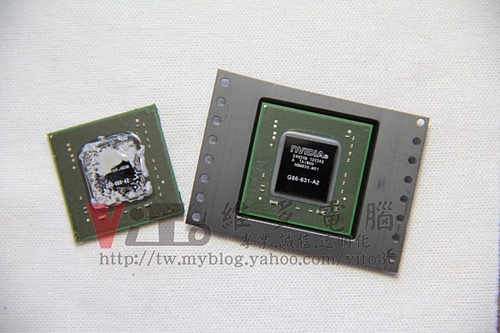

待更換的晶片為2012年生產週期的G86-631-A2~白色封裝晶片

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

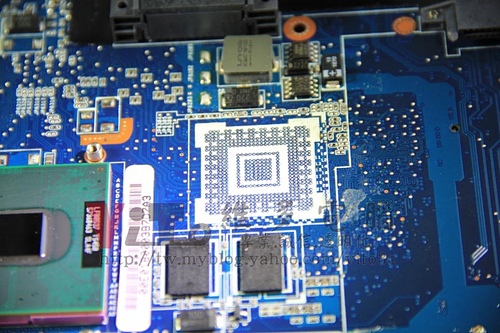

焊點除錫

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

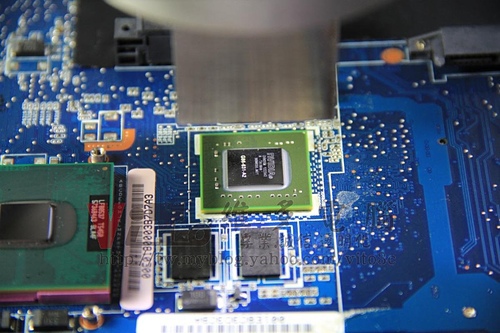

回焊晶片

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

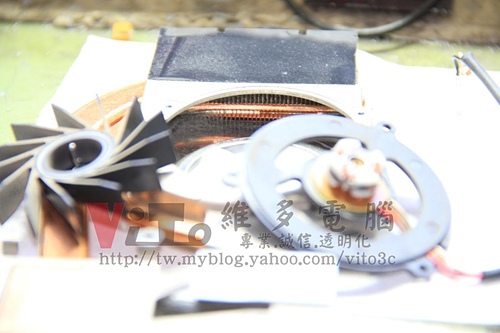

風扇及散熱器清潔~軸心上油

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

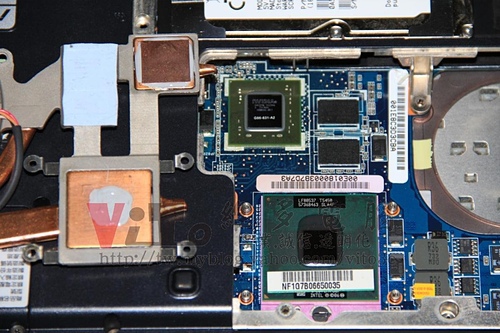

散熱膏重上~採用COOLERMASTER PTK-L01

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

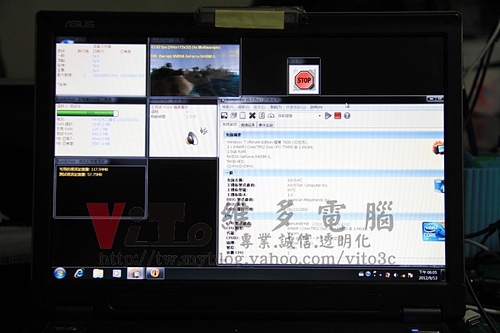

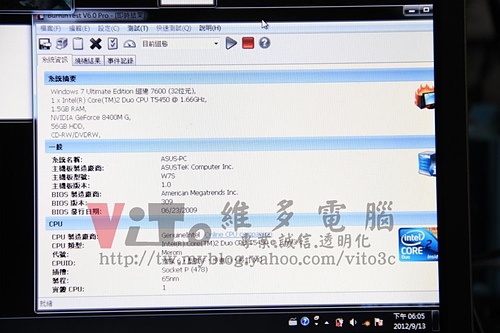

開機測試~並監控改裝銅片後的溫度有無異常

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

 (筆電維修)華碩 ASUS W7S 割六畫面~畫面多格~畫面條紋亂碼~顯示卡過熱故障通病維修實例

測試無誤~完修
