COMPAQ CQ40-411AX Caps lock燈號閃爍、開機黑屏,北橋晶片維修實例|台中、彰化筆電維修

這台惠普 CQ40 筆電送修時,出現開機後 Caps lock 燈號閃爍、畫面無顯示的狀況。從主機板 POST 過程無法完成推測,可能為 CPU 或北橋晶片偵測不到所造成。一併清潔散熱器、更換散熱膏、訂製銅片改裝。

歡迎分享文章

惠普 COMPAQ CQ40-411AX 筆電底部型號
  • 品牌型號:惠普 COMPAQ CQ40-411AX
  • 故障原因:開機燈號閃爍警告,黑畫面無法顯示,北橋故障通病
  • 維修方向:交叉測試 CPU,確認後更換北橋晶片 215-0674034
  • 客戶地區:彰化自送自取

故障現象與初步檢測

這台惠普 CQ40 筆電送修時,出現開機後 Caps lock 燈號閃爍、畫面無顯示的狀況。從主機板 POST 過程無法完成推測,可能為 CPU 或北橋晶片偵測不到所造成。

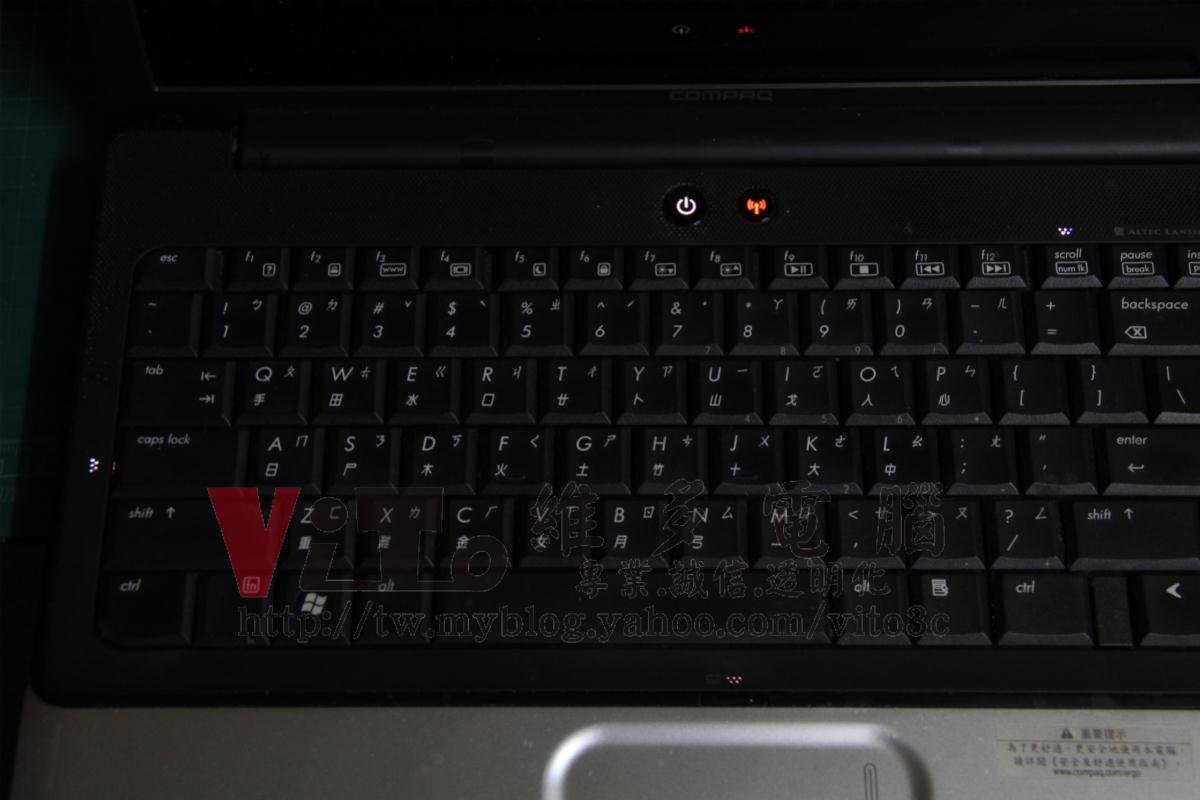

惠普 COMPAQ CQ40-411AX 開機黑畫面,左手邊的Caps lock燈號閃爍

燈號一閃一滅為主機板 POST 不過的典型現象。

BGA焊接,更換北橋晶片維修流程

解焊故障北橋晶片

首先使用BGA設備均勻加熱,將故障北橋晶片解焊下來。

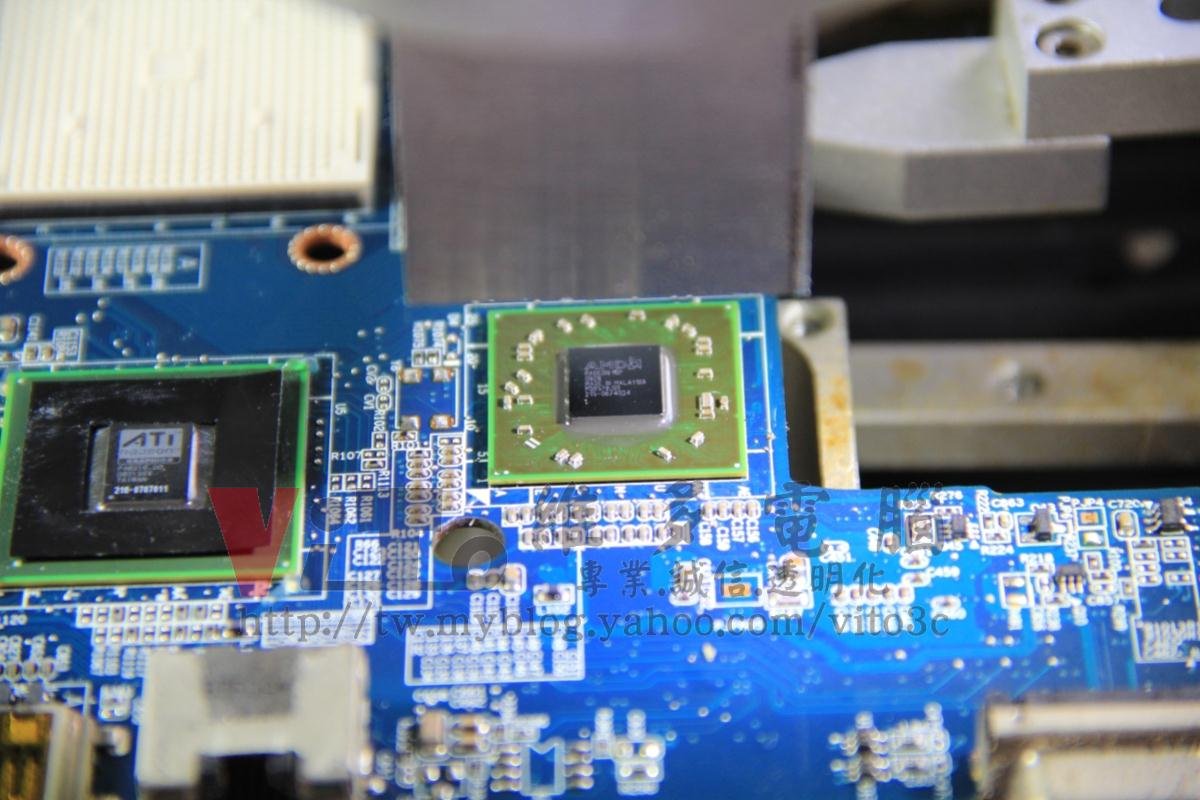

解焊北橋晶片前主機板樣貌

解焊北橋的樣子,晶片底部與主機板都有殘留的錫球與焊錫。

COMPAQ CQ40-411AX 解焊後北橋晶片的樣子

更換全新北橋晶片

準備同型號的新北橋晶片 AMD 215-0674034。

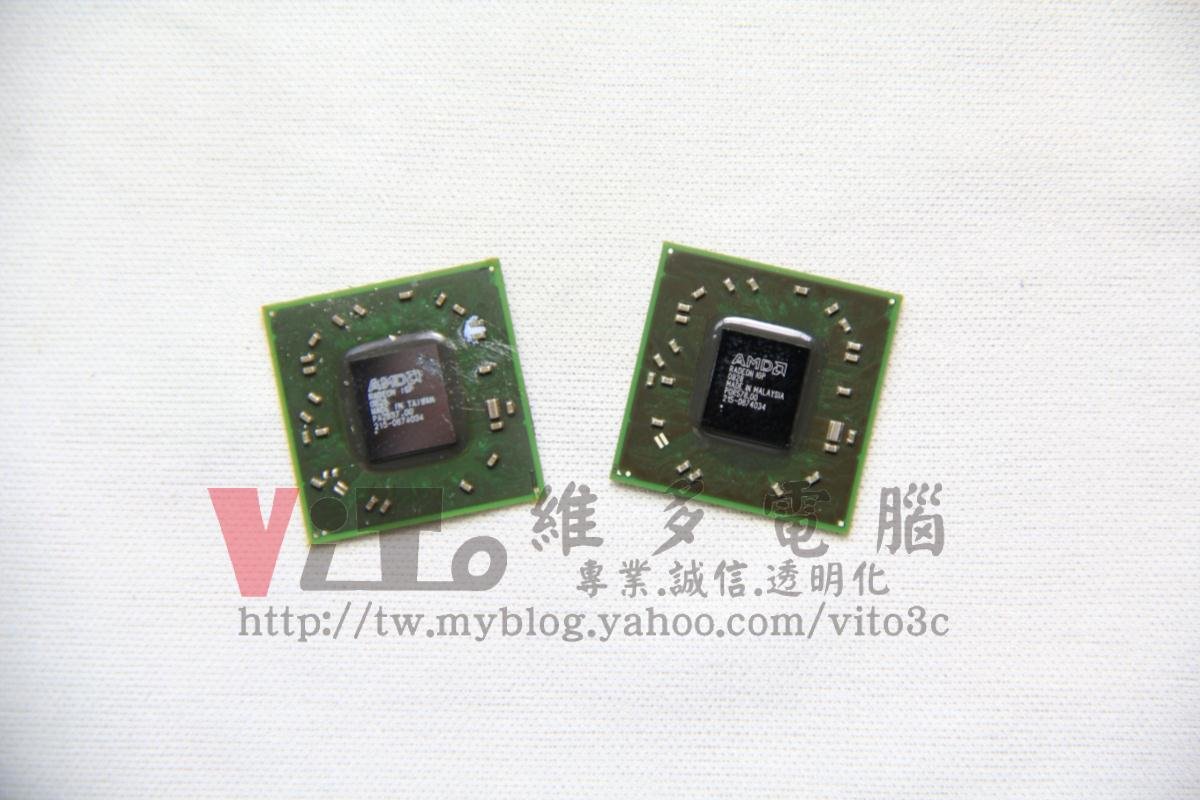

全新北橋晶片 AMD 215-0674034

使用 BGA 焊接機進行回焊。

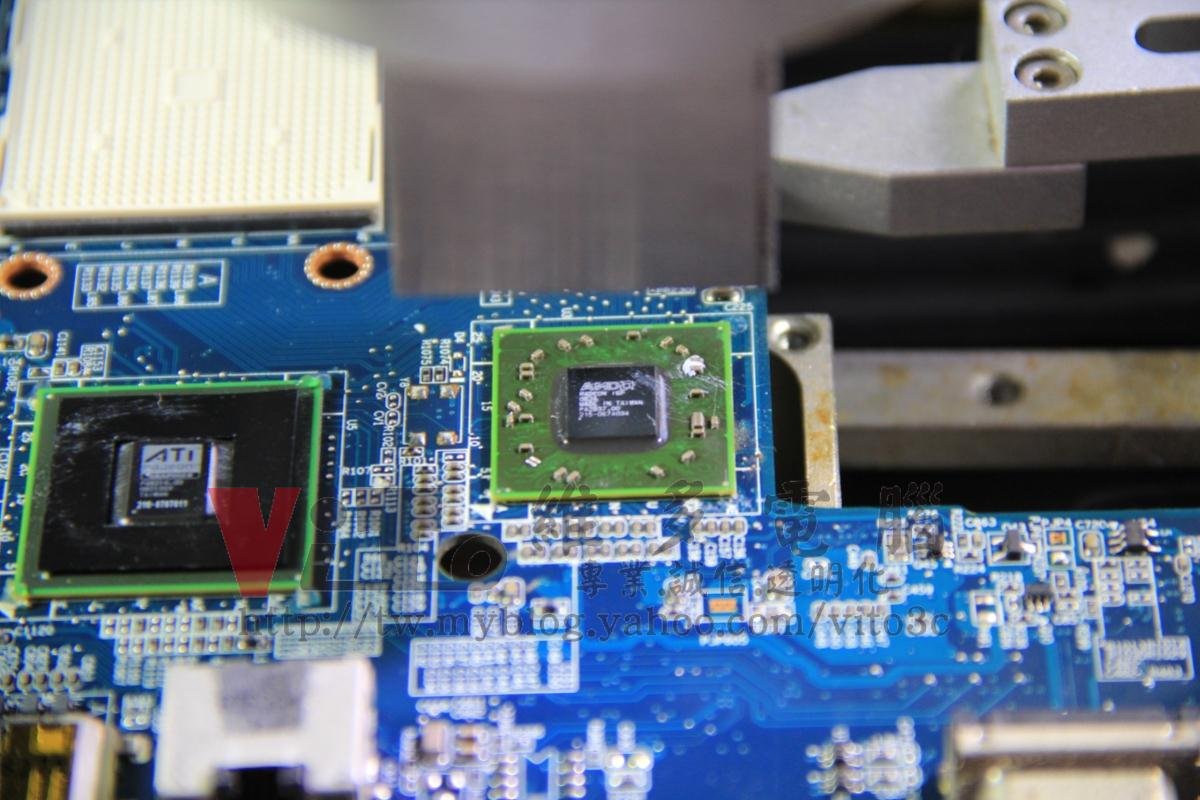

COMPAQ CQ40-411AX BGA 回焊北橋晶片過程

清潔散熱系統與導熱銅片改裝

將風扇、散熱鰭片、出風口灰塵清潔乾淨,並使用 CoolerMaster PTK-L01 散熱膏更換。

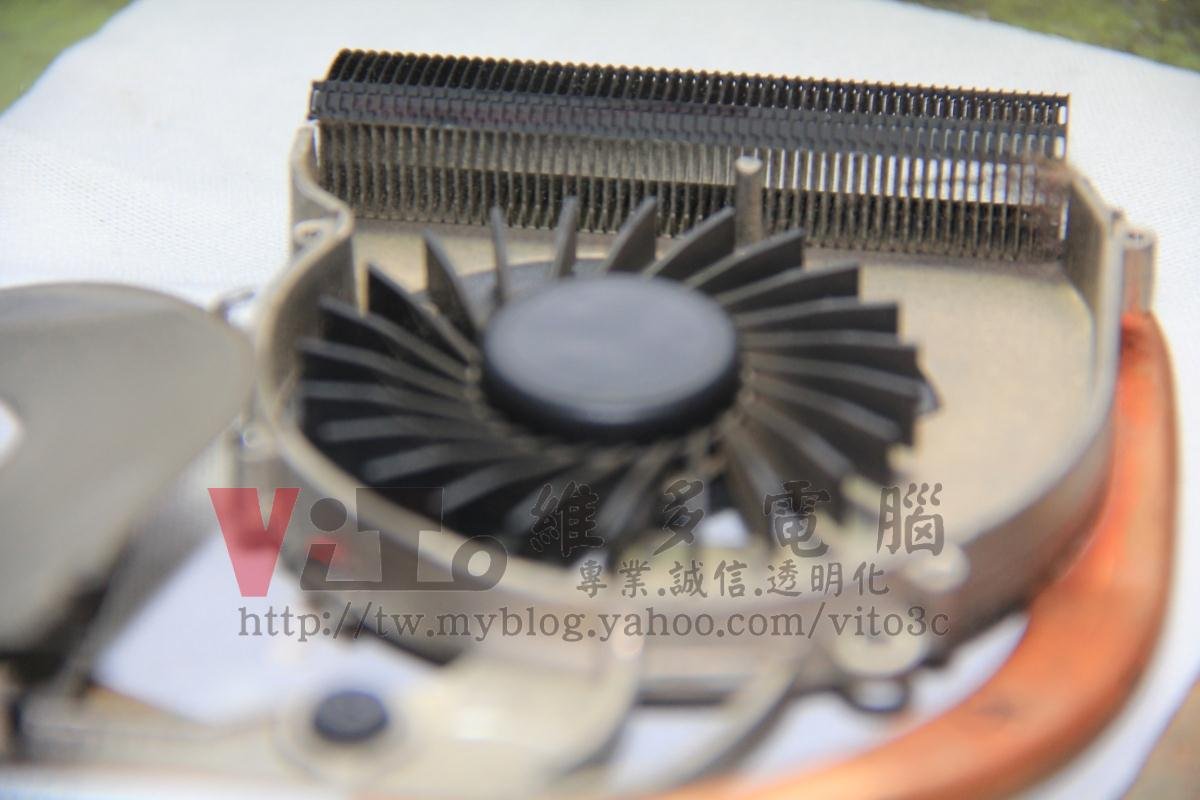

COMPAQ CQ40-411AX 清潔後的風扇與散熱器

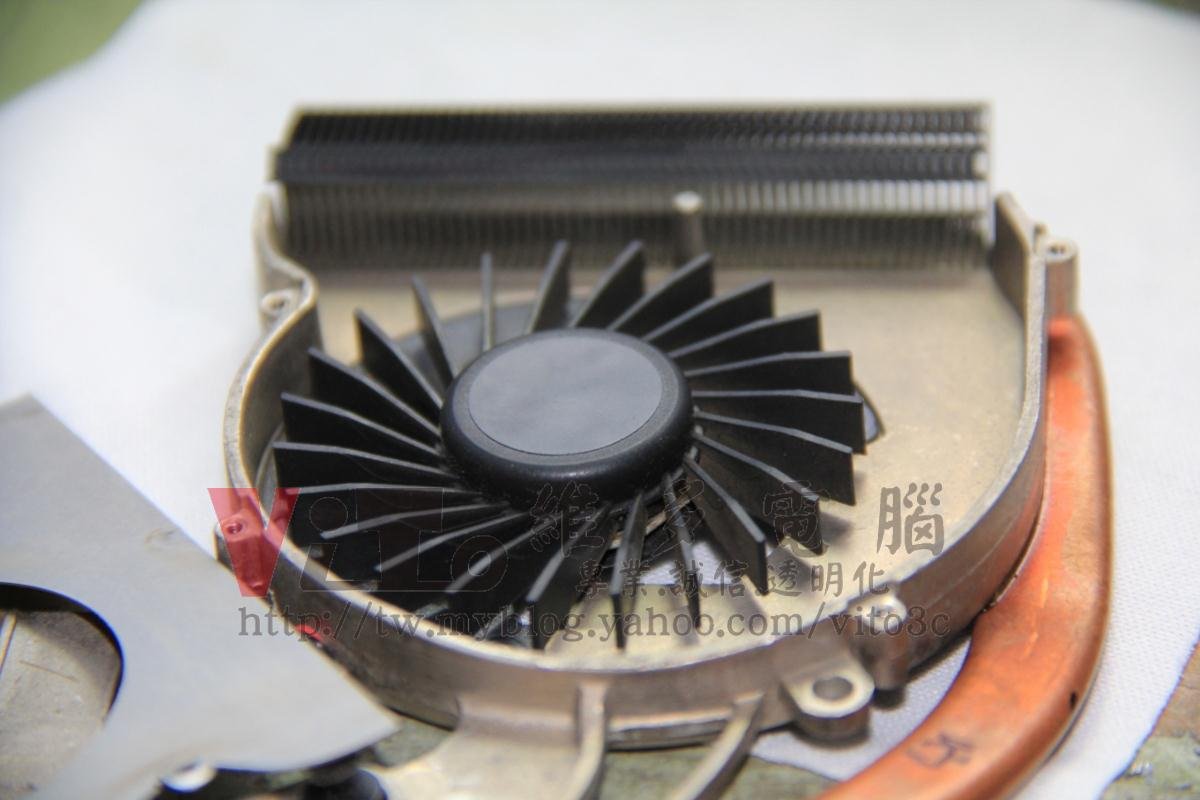

COMPAQ CQ40-411AX 清潔完成的散熱模組特寫

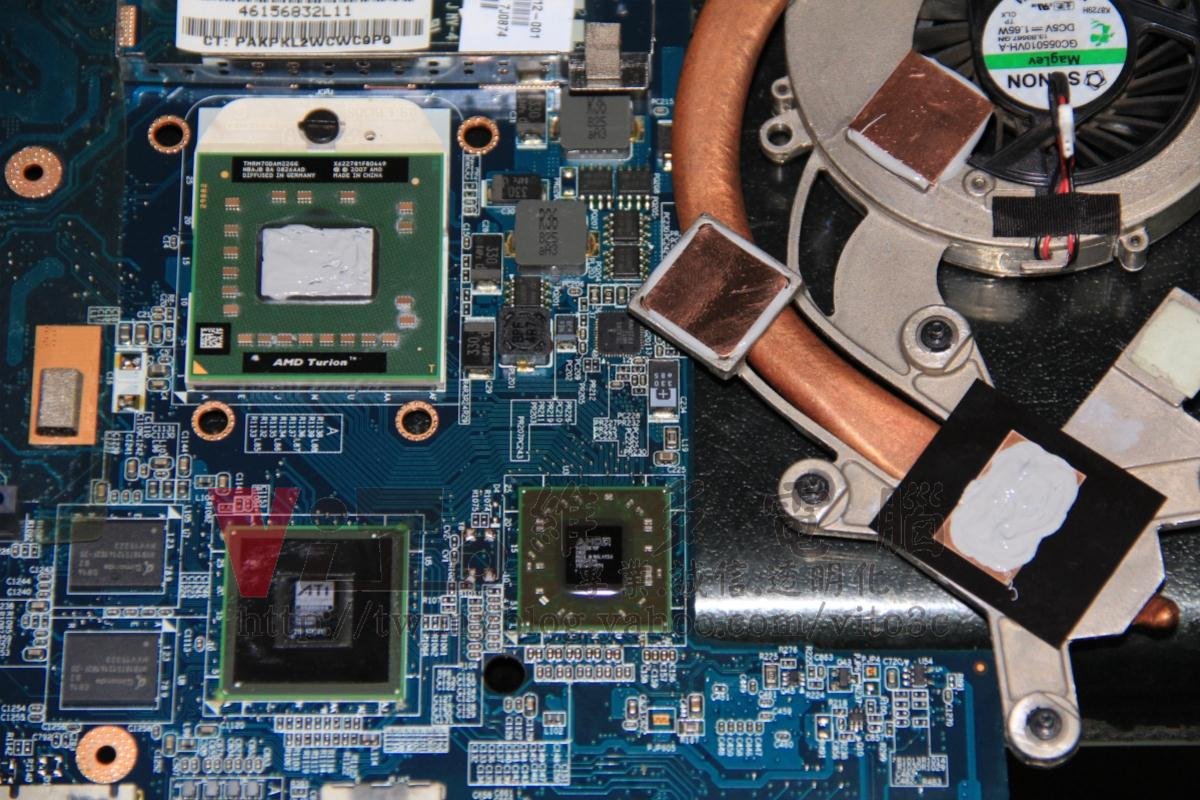

顯卡與北橋處改裝訂製的銅片導熱提升散熱效能。移除原廠的導熱貼片,改裝訂製銅片溫度竟差20度!

COMPAQ CQ40-411AX 更換散熱膏與銅片導熱模改

測試與完修確認

重新組裝後進行開機測試,並透過燒機軟體與熱像儀確認溫度與穩定性,確認無異常。

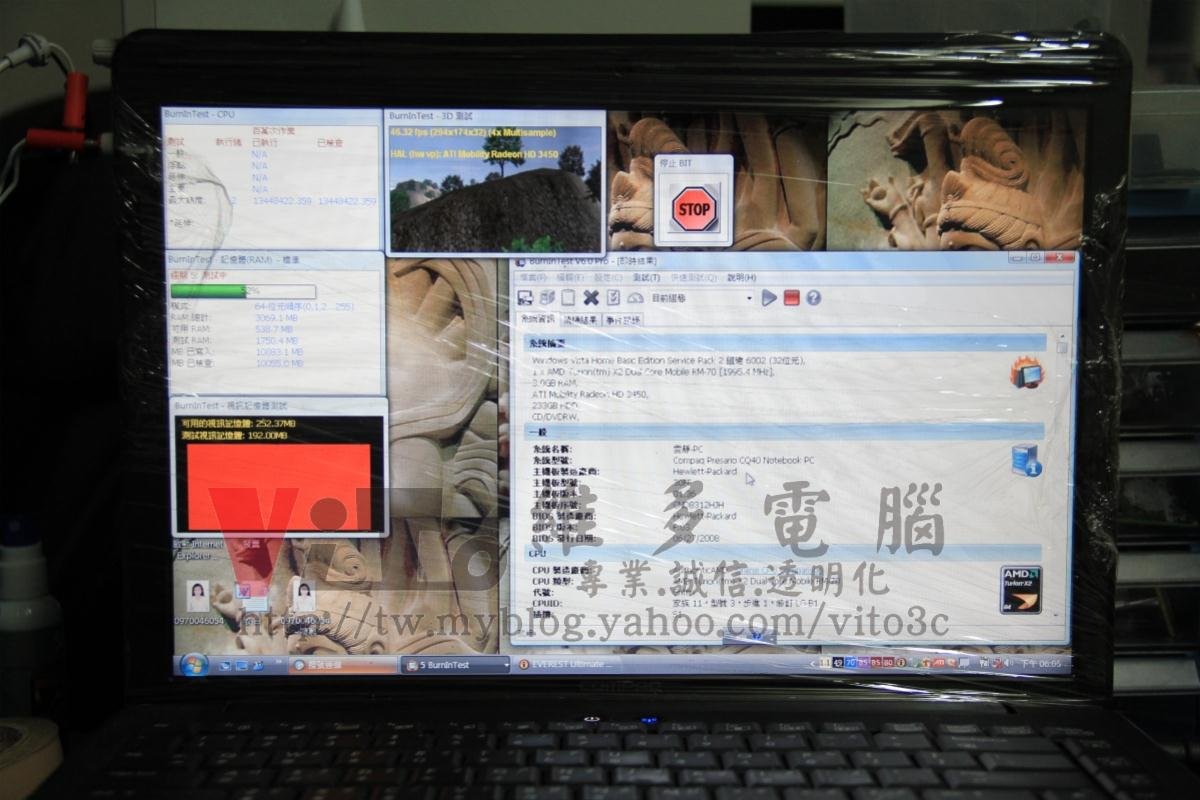

COMPAQ CQ40-411AX 開機後監控溫度是否正常

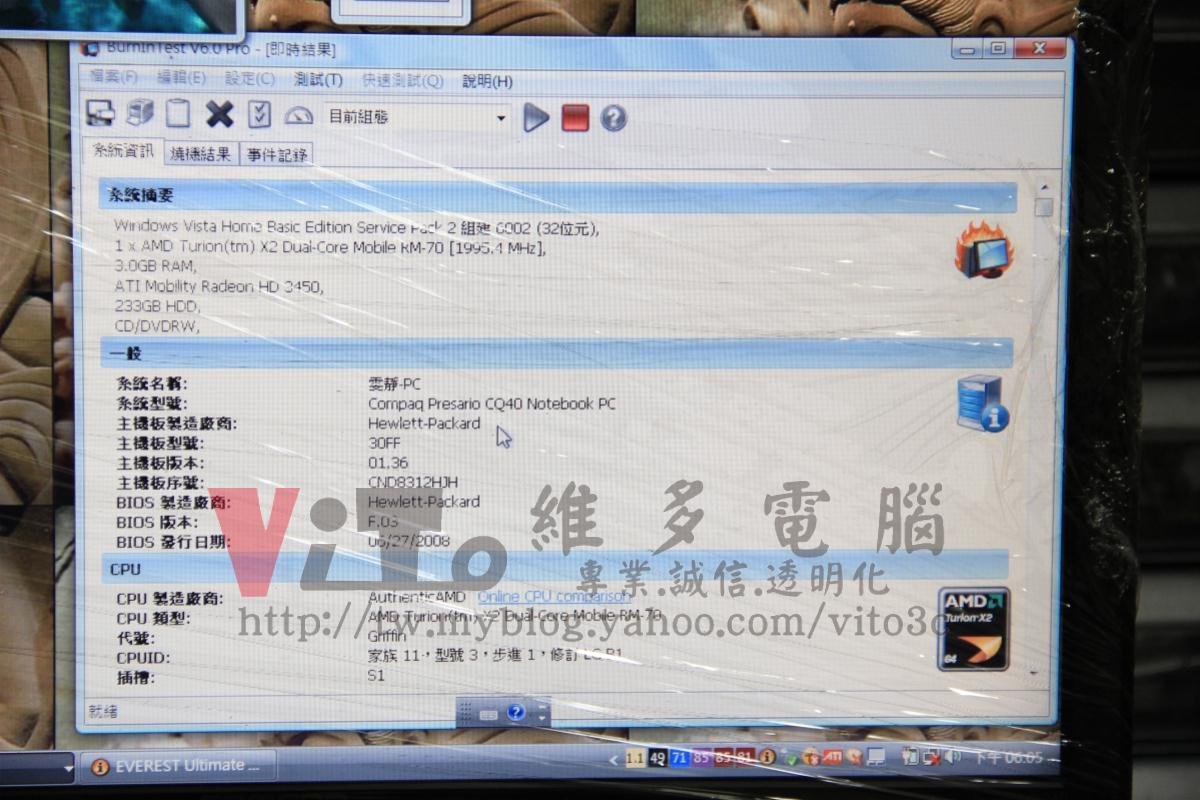

COMPAQ CQ40-411AX 測試完成畫面,成功修復
